Технология производства
ГСБ производят по технологии литья. Базовым сырьем для них является гипс: Г-5, 6, 7. Набор оборудования не велик – формы для блоков, дозатор, шнековый гипсосмеситель, емкости для получения рабочего состава.
Все компоненты: гипс, присадки и воду тщательно дозируют. После чего смесь взбивается в гипсосмесителе и под давлением подается в форму. Потом блок должен набрать прочность в течение нескольких суток.
Имея такой минимальный набор, блоки простейшей формы можно делать самостоятельно, однако экономической целесообразности в этом специалисты не видят, поскольку затраты на приобретение форм и оборудование превысят реальную стоимость ГСБ.
Кроме того, потребуется приобрести приличный объем гипсового компонента и складировать его под навесом, чтобы не испортился от влажности.
Технологический цикл получения ПГБ:
- Транспортировка гипсовой руды.
- Дробление гипсовой руды в порошок.
- Термообработка порошкового гипса в печах методом обжига.
- Перевозка гипса на линию замеса.
- Разливка рабочей массы по формам и ее отвердение.
- Выемка блоков из форм.
Особенности монтажа
Кладка перегородок из пазогребневых блоков производится после завершения монтажа несущих и ограждающих конструкций зданий, до начала устройства чистого пола и отделочных работ.
При перепланировке или реконструкции объектов жилого и гражданского назначения пазогребневые перегородки могут возводиться не только одинарными, но и двойными. Последний вариант используется в тех случаях, когда требуется выполнить скрытую прокладку инженерных сетей или утеплить перегородку, одна сторона у которой выходит в холодное помещение.
На объекте монтаж пазогребневых плит сводится к стыковке по швам, с периодическим контролем вертикальности и горизонтальности каждого ряда. При сборке межкомнатных перегородок плиты ставят как пазом вниз, так и вверх. Нормы рекомендуют вести их укладку пазом вверх, поскольку в этом случае монтажная клеевая смесь равномерно распределяется в пазогребневом пространстве.
В качестве клеящей основы для монтажа можно использовать стандартный клей для газобетона или шпаклевку «Фугенфюллер».
Последовательность монтажа
Основание под перегородку выравнивают цементно-песчаным раствором, после чего на него по уровню ставят первый ряд перегородочных плит. Поверхности паза и гребня каждой плиты перед стыковкой покрывают клеящим раствором так, чтобы толщина шва в стыках не превышала 1-2 мм.
Монтаж ведут с перевязкой стыковочных швов. Для создания эластичного примыкания к ограждающим и несущим конструкциям пазогребневые перегородки крепят специальными скобами.
Скобу устанавливают в паз плиты и фиксируют самонарезающимся винтом к панели перекрытия или анкерным дюбелем к ограждающей конструкции.
Кроме того, в таких соединениях нормативы рекомендуют применять прокладки из пробки или битумизированного войлока, устанавливая их по всему периметру внешнего стыка.
Если ширина дверного проема не превышает 80 см и над ним будет установлен только один ряд пазогребневых плит, то нормы допускают не использовать перемычку. Ее роль выполняет дверная коробка или подпорная конструкция, которую снимают после набора прочности клеевым раствором (рис. 1)
Рисунок 1
При большей ширине проема установка над ним стальной или деревянной балки-перемычки обязательна (см. рис.2)
Рисунок 2
Все зоны контакта перегородок с несущими стенами и перекрытиями герметизируют гипсовым раствором.
Отзывы о пазогребневых перегородках в большинстве положительные. В них подчеркивается не только простота их монтажа, но также неплохие шумоизолирующие свойства.
Обязательным моментом, на который нужно обращать внимание – грунтование поверхности плит перед финишной отделкой. От его качества зависит надежность сцепления краски и обоев с поверхностью плиты
Эту работу лучше делать, используя грунтовку глубокого проникновения.
Разновидности продукции
Весь ассортимент изделий классифицируют по нескольким признакам:
- применяемому сырью;
- способу производства;
- наполнению;
- влагостойкости;
- размерам.
При выборе строительного материала обязательно учитывают все особенности блоков.
Гипсовые ПГП блоки
Гипсовые плиты выпускают по литьевой технологии из гипса марок Г-4 и Г-5. Добавлением пластификаторов добиваются увеличения прочности и улучшения внешнего вида — стенки получаются ровные и гладкие.
Благодаря природному сырью стены получаются безопасными, а структура гипса делает их дышащими.
Добавки гранулированного доменного шлака и портландцемента снижают водопоглощение. Для идентификации влагостойкой продукции её окрашивают в оттенки зелёного цвета.
Сравнительные характеристики разновидностей собраны в таблице.
Характеристика | Обычные | Влагостойкие |
Плотность, т/м3 | 1350 | 1100 |
Водопоглощение, % | до 32 | 5 |
Марка прочности | М35 | М50 |
Звукопоглощение, дБ | 34–41 | |
Теплопроводность, Вт/м*С | 0,19 |
Помимо неустойчивости к влаге, гипс подвержен ускоренному разрушению под воздействием климатических условий — прямых солнечных лучей и агрессивных химических элементов, находящихся в воздухе.
Гипсовые блоки без потери качеств в течение 3 часов выдерживают открытый огонь с температурой пламени до 1100°С.
Силикатные блоки
Технология производства предусматривает:
- Приготовление смеси, состоящей из воды, негашёной извести и кварцевого песка.
- Прессование блоков-сырцов.
- Сушка в автоклавной камере под давлением и при высокой температуре.
Готовые изделия являются прочным песчано-известковым конгломератом.
Плотность составляет около 1850 кг/м³, поэтому для удобства работы пазогребневые силикатные блоки по размеру делают меньшего гипсовых.
Уровень водопоглощения составляет около 13%, поэтому силикатные плиты не имеют ограничений на использование во влажных помещениях.
Марка прочности М150 позволяет использовать силикатные ПГП в строительстве несущих стен. Для наружных конструкций потребуется создать гидроизоляционный слой. Например, дома из силикатных блоков можно оштукатурить, применить мокрый способ теплоизоляции или навесить вентилируемый фасад.
Каким блокам отдадите предпочтение?
Гипсовым
0%
Силикатным
75%
Выберу другой материал
25%
Проголосовало: 4
Наполнение
Блоки выпускают в виде пустотелых или полнотелых плит.
Элементы с пустотами лучше удерживают тепло, легче по массе. Общий вес каждого блока снижается на 25%
Стена оказывает меньшую нагрузку на перекрытие, что особенно важно в многоквартирных домах при проведении перепланировок. В тоже время пустоты резко снижают прочность блоков
Стандартные размеры
Производитель вправе сам определять размеры своей продукции, однако для соблюдения единообразия и взаимозаменяемости продукции разных заводов ГОСТ 379-2015 рекомендует придерживаться следующих размеров силикатных перегородочных плит с маркировкой СП:
- изделия толщиной 65 мм, могут иметь размеры в длину и высоту — 248х248 или 248х240;
- продукция толщиной 70 мм и высотой 248 мм выпускают стандартных длин от 248 до 998 мм;
- для изделий толщиной 80, 85 и 90 мм длина может составлять от 248 до 998 мм, при высоте от 198 до 248.
Укрупнённые силикатные перегородочные плиты выпускают длиной 998 мм, шириной до 130 мм и высотой до 248 мм.
Плиты гипсовые для перегородок изготавливают по ГОСТ 6428-83. Для них предусмотрено гораздо меньше типоразмеров по сравнению с силикатными.
Стандарт предусматривает всего две толщины — 80 или 100 мм, а размеры длины и ширины предполагают только 4 размера ПГП:
- 667х500 мм;
- 900х300 мм;
- 800х400 мм;
- 600х300 мм.
Плюсы и минусы ПГП
Быстрое возведение перегородок и лёгкая подгонка блоков
Небольшой расход клея, так как швы имеют минимальную толщину
При аккуратной кладке поверхность может обойтись без выравнивающей штукатурки
Экологическая безопасность при любых условиях эксплуатации
Огнестойкость
Низкий коэффициент теплопроводности
Высокие звукоизоляционные свойства
Экономия полезной площади ввиду небольшой толщины плит
Низкая прочность гипсовых изделий
Высокий показатель водопоглощения, защищённые плиты стоят значительно дороже
На пустотные блоки трудно крепить тяжёлые предметы
Незначительные подвижки перекрытия приводят к появлению трещин в стенах
Разновидности пазогребневых блоков
Стандартные размеры плиты составляют 667 х 500 х 80 мм, благодаря чему процесс кладки отнимает меньше времени по сравнению с кирпичом или блоком. Производители выпускают и плиты других размеров, которые подходят для создания тонких межкомнатных перегородок и отделочных работ.
Размеры гипсовых пазогребневых блоков
В продаже можно встретить плиты, производящиеся на основе гипса или силиката. Первый тип изготавливается методом литья из материала марки не ниже Г4, отличается экологической безопасностью и легкостью в монтаже. Для повышения прочностных свойств на этапе производства в гипс добавляют пластификаторы. Гипсовые плиты классифицируются по свойству впитывать жидкость:
- Классические. Их плотность составляет 1350 кг на м3, а процент водопоглощения доходит до 30-32%. Такие блоки маркируют как М-35, они пригодны для создания перегородок в зданиях и помещениях с пониженным уровнем атмосферной влажности.
- Влагостойкие. Плотность этих плит ниже и составляет 1100 кг на м3, зато они поглощают жидкость в объеме 3-5%. Маркировка изделий – М-50. Для снижения показателя водопоглощения в смесь для изготовления добавляют цемент и гранулы шлака. Отличить влагостойкие блоки от обычных представителей легко: продукцию М-50 окрашивают на заводе в зеленый оттенок.
Для производства силикатных пазогребневых блоков для перегородок используют воду, кварцевый песок и известь; сформированный состав подвергается прессовке и помещается в автоклав, где под высокотемпературным воздействием образуется конгломерат. Такие изделия имеют повышенную прочность, меньше впитывают воду, их можно применять для строительства перегородок в любом помещении.
Нюансы работ
1. Все манипуляции с пазогребневыми плитами производятся в промежутке между возведением несущих и ограждающих конструкций дома, отделочных работ и устройством чистого пола. При этом необходимо соблюдение влажностного режима и температуры окружающего воздуха не ниже +5°C.
2. Плиты легко скрепляются специальным клеящим составом. Монтаж проводится с точным совмещением деталей и соблюдением вертикальных и горизонтальных линий по лазерному уровню.
Существует два способа укладки: пазом вниз или вверх. Второй вариант более удобоварим, потому как клей лучше распределяется в пространстве. В первом ряду кладки с блоков удаляется гребень.
3. Для лучшего сцепления плиты перед монтажом обрабатываются грунтовкой.
Укладка ведется с условием разбежки торцевых стыков – это обеспечит перегородке большую жесткость. Клеящий состав наносится таким образом, чтобы шов не превышал 2 мм толщиной. Между последней плитой и потолком оставляется зазор в 2 см, который впоследствии заполняется монтажной пеной.
4. Транспортировка пазогребневых блоков осуществляется в паллетированном виде или без упаковки.
Необходимо соблюдение режима исключающего повреждение материала или его увлажнение. Не разрешается погрузка навалом либо разгрузка сбрасыванием. В процессе хранения допускается складывание плит друг на друга, штабелями не более 2 м высотой.
Производители и цены
Изготовителем гипсовых плит стать несложно. Для этого не понадобится множество хитрого оборудования.
Достаточно подробно ознакомиться с описанием работ и подготовить смесительный аппарат и формы нужной величины. Из существующих на рынке компаний стоит отметить самые популярные бренды: Кнауф, Волма, Магма, Гипсополимер. Стоимость их продуктов различается в зависимости от степени пустотности материала, широты размерного ряда, наличия пластификаторов, входящих в состав.
Примерные расценки приведены в таблице ниже.
ПроизводительХарактеристикиРазмеры, ммЦена за штуку, рублиКнауфПолнотелая667х500х100240Влагостойкая полнотелая667х500х100290ВолмаПустотелая667х500х80170Влагостойкая полнотелая667х500х80230МагмаВлагостойкая пустотелая667х500х80190Гипсополимерпустотелая667х500х80150
https://youtube.com/watch?v=y7BHaiRhBVcrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0
- xn—-7sbd1a3bjcdi.xn--p1ai
- stroitel-lab.ru
- stroitel-list.ru
Пазогребневая плита, недостатки все, какие они есть!
Статья не будет полной, если не изучить «теневую» сторону продукта, которую продавцы предпочитают скрывать.
Пазогребневые плиты на производстве
Гипсовое полотно с пазогребневой системой нужно укладывать на ровный пол с мягкой эластичной прокладкой. То есть совсем без подготовительного этапа не обойтись.
Нужно внимательно соблюдать рекомендации производителя ПГП и проводить монтаж пазогребневых плит тщательно, иначе, может появиться эффект раскачивания перегородки и проблемы с креплением тяжёлых предметов на стену.
Стоит обращать внимание на марку и качество изделия из гипсового сырья, потому как недобросовестные производители пренебрегают нормами производственного процесса, в результате это сказывается на ровности поверхности и технических характеристиках плит. Стенка из ПГП может дать трещину, если при укладке верхнего ряда пазогребня не оставлен зазор под эксплуатационный прогиб перекрытия
Стенка из ПГП может дать трещину, если при укладке верхнего ряда пазогребня не оставлен зазор под эксплуатационный прогиб перекрытия.
Все недостатки пазогребневых плит связаны с проблемами монтажа и некачественным производством. В остальном, сам принцип монтажа, толщина стен, лёгкий вес, отсутствие возни с цементным раствором и скорость сооружения стены приводят в итоге к экономии.
Самый главный недостаток в том, что пазогребень, цена которого на нашем сайте указана без наценок, не могут использоваться при возведении несущих стен.
На нашем сайте Вы сможете выгодно купить пазогребневые плиты в Москве с гидрофобизированной пропиткой, в полнотелом и пустотелом исполнении от самых разных производителей, а круглосуточная доставка и удобная форма оплаты избавит от хлопот с транспортировкой стройматериала.
Виды строительных ПГП: полнотелые и пустотелые (пористые)
Сооружение деревянных лаг требует применения пустотелых блоков. Если конструкция будет фиксироваться на основании из бетона, на нее повесят тяжелые декоративные изделия, полки, требуется выбирать более надежные плиты в полнотелом исполнении. Они более крепкие, качественные, выдерживают существенные нагрузки.
Плитные блоки из силиката или гипса производятся в двух вариациях: пустотелые и полнотелые. Стандартная плита производится в виде полнотелой параллелепипедной заготовки, характеризующейся высокой прочностью. Пористая структура пустот повышает звукоизоляционные характеристики перегородки при небольшой массе одного блока.
Пазогребневые плиты популярны в строительной сфере в виду своих достоинств, доступности. Но обладают и отрицательными характеристиками.
Применение пазогребневых блоков
Для перегородки пазогребневый блок годится при высоте стены до 4,2 метров. Больший показатель в случае с тонким классическим ПГП дает излишнюю нагрузку на нижние плиты.
Стена может растрескаться, разрушиться. Если же используются широкие пазогребневые блоки газобетона или шлакоплиты, приемлема высота стен в трехэтажный дом. Главное, заложить армирующие пояса твердости. Обычно, арматуру кладут через каждые 4-5 рядов блоков. Возводят из них полноценные дома, а не только межкомнатные перегородки.
ПГП советского образца часто утепляют фасады зданий. Для наружных работ принято использовать силикатные плиты. Они уменьшают теплопотери здания, но требуют дополнительной защиты.
В ее роли может выступить, к примеру, штукатурка. Она одновременно украсит здание и закроет внешние поры пазогребневых блоков. В противном случае, при эксплуатации на открытом воздухе, в плиты начнет проникать вода, застывая там и распирая материал изнутри. Это ускоряет износ фасада, даже в случае влагостойкости ПГП.
Технология возведения перегородки из ПГП
Перед монтажом ПГП необходимо занести в помещение и оставить там на некоторое время.
Подготовительный этап
Выполняем следующие манипуляции:
- Удаляем с базового основания, стен и потолка пыль и грязь.
- При наличии больших неровностей на основании, обустраиваем выравнивающую стяжку из песчано-цементного раствора (марки не ниже М50).
- После того, как выравнивающий слой высох и набрал необходимую прочность, делаем на полу разметку местоположения перегородки.
Важно! Необходимо отметить на полу место расположения дверного проема
- Готовим монтажный клей для гипсовых изделий: насыпаем в емкость с холодной, чистой водой сухую гипсовую смесь; ждем 2÷3 минуты и перемешиваем шпателем до однородной сметанообразной консистенции.
- По всему периметру перегородки (то есть полу, стенам и потолку) наклеиваем эластичную прокладку с помощью монтажного клея.
На заметку! Приготовленную растворную смесь клеящей шпаклевки необходимо выработать в течение 30 минут с момента засыпки в воду сухой смеси.
Основные работы
Порядок работ следующий:
Только после полного затвердевания монтажного клея (под прокладкой) начинаем наносить клеящий состав на прокладку и устанавливать изделия 1 ряда: ПГП устанавливаем на большую грань пазом вверх или вниз.
Совет! Рекомендуем устанавливать изделия пазом вверх: тогда клеящий раствор будет равномерно распределен в полости паза. Для этого у всех плит 1 ряда удаляем гребни ножовкой. Затем обрабатываем поверхности обдирочным рубанком.
- Осаживаем ПГП резиновой киянкой.
- При стыковке блоков клей наносим в паз, находящийся в вертикальной торцевой плоскости плиты.
- Плиты, соприкасающиеся со стеной, также устанавливаем на клей.
- Используя уровень, постоянно контролируем правильность установки ПГП по вертикали и горизонтали.
Резаные элементы плиты (доборные) вырезаем ножовкой и укладываем встык с целыми изделиями. Толщина швов – не более 0,2 см.
Важно! Наличие сквозных вертикальных стыков недопустимо

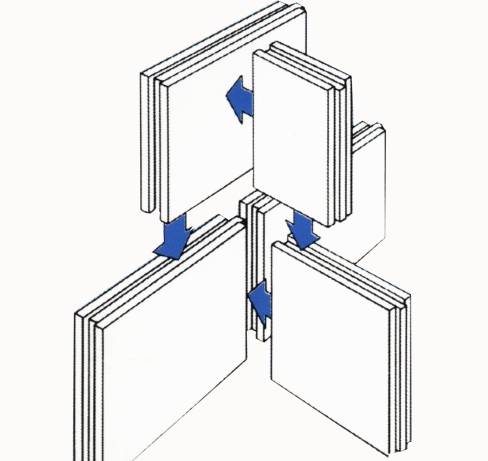

- В местах стыковки плит и где перегородки пересекаются друг с другом делаем поперечный паз у одной из плит, используя ножовку и мастерок (чтобы монтаж верхних рядов плит вести с перекрытием стыков нижних рядов).
- Наносим клей в паз нижней плиты и устанавливаем верхнюю плиту таким образом, чтобы стык нижнего ряда перекрывался.
Важно! Укладку ПГП обязательно производим с разбежкой торцевых стыков
- К стенам плиты крепим, используя определенные скобы. Скобу устанавливаем в паз уже смонтированной плиты и крепим ее с помощью саморезов к плите и анкеров к стене. Затем сверху на клей устанавливаем гипсоплиту.
- При обустройстве проемов для дверей и окон устанавливаем деревянную конструкцию, которая поддерживает плиты в фиксированном положении до затвердевания клеящего раствора.
На заметку! После того, как клей высох, перемычку убираем.
Оставляем зазор (около 2 см) между потолком и последним рядом плит.
Совет! В целях уменьшения отходов, изделия последнего ряда можно уложить на меньшую грань (вертикальную).
Заключительный этап
- После затвердевания монтажного клея поверхность наружного угла обрабатываем обдирочным рубанком.
- На поверхность угла наносим шпаклевку, в которую вдавливаем металлический оцинкованный профиль для защиты угла.
- Зазор между возведенной стеной и перекрытием заполняем клеем или монтажной пеной.
- Шпаклюем стыки между блоками.
- После затвердевания монтажного клея, крепящего угловой профиль выравниваем поверхности угла шпаклеванием.
- Заделываем внутренние углы между стеной и перегородкой, между перегородкой и перекрытием: сначала наносим на поверхности сторон угла растворную смесь, затем разравниваем (шпателем для внутренних углов), укладываем армирующую ленту и утапливаем ее в растворную смесь (шпателем).
- Повторно шпаклюем поверхности внешнего угла с защитным уголком.
- После высыхания растворной смеси производим очистку и шлифовку поверхности перегородки.
- Всю поверхность перегородки грунтуем и красим.
Руководствуясь настоящим описанием работ, соорудить перегородку своими руками не составит особого труда.
Монтаж своими руками
Монтаж перегородок из пазогребневых плит выполняют своими руками или с привлечением профессиональных строителей. Материал обладает высокой теплоизоляцией, поэтому его можно устанавливать не только внутри комнаты, но и впритык к холодным стенам, соприкасающимся с улицей.
Технология монтажа пазогребневых перегородок довольно простая. Главное, установить конструкцию по уровню и плотно закрепить элементы между собой.
В случае необходимости спрятать коммуникации без устройства штробы, применяют технологию двойных перегородок. Недостатком является то, что они занимают в 2 раза больше места.
Инструменты
Все необходимые инструменты и материалы нужно подготовить заранее, чтобы в процессе выполнения работ не отвлекаться на поездку в магазин за недостающими экземплярами.
Нужно собрать такие приспособления для монтажа межкомнатных перегородок из пазогребневых плит:
- войлочный уплотнитель;
- пазогребневые плиты;
- демпферная лента, бечевка;
- цемент, песок, гипс для приготовления раствора;
- специальный клей для пазогребневых плит или клей для плитки;
- грунтовка;
- строительный уровень, рулетка;
- карандаш, линейка;
- крепежные элементы: саморезы, анкера, скобы;
- резиновая киянка, шпатель, ножовка;
- дрель, шуруповерт, строительный миксер.
Подготовительные работы
Когда монтаж пазогребневых перегородок осуществляют в новом доме, нужно проверить расположение пола и потолка согласно горизонтальному уровню. Выступающие части поверхности зачищают методом шлифования. Трещины и впадины заполняют цементно-песчаным раствором.
При монтаже перегородок во время текущего ремонта на полу, потолке, стенах делают разметку. Намечают линией места расположения перегородки. Снимают с поверхностей все отделочные материалы на несколько миллиметров шире, чем показывает разметка. Прочно держащуюся керамическую плитку можно не демонтировать.
На высоте 30 см от пола натягивают бечевку, которая будет указывать уровень расположения перегородки. По линии соприкосновения перегородки с поверхностями наклеивают демпферный уплотнитель: пропитанный битумом войлок или пробковую подложку. Ширина должна соответствовать толщине плиты.
Возведение первого ряда
От правильности монтажа первого ряда будет зависеть расположение всей конструкции. Здесь представлена информация, как сделать перегородку из пазогребневых блоков.
Пошаговая инструкция по установке:
- У пазогребневых плит, которые будут располагаться в первом ряду, отрезают с помощью ножовки нижние гребни.
- На вертикальную и горизонтальную части уплотнительного материала наносят клей.
- Заводят перфорированную скобу к той части паза плиты, которая будет примыкать к стене, так, чтобы крепеж выступал на несколько сантиметров.
- Закрепляют скобу к стене с помощью дюбелей или саморезов.
- Устанавливают плиту вверх пазом, плотно прижимают к стене и полу, проверяют, чтобы она располагалась по уровню, простукивают резиновой киянкой.
- Со стороны установки следующей плиты в паз вставляют скобу, прикрепляют с помощью дюбелей к полу.
- После схватывания клеевого состава устанавливают следующую плиту, закрепляют ее скобой к полу.
- Каждый последующий блок монтируют после схватывания клея на предыдущем.
Монтаж пазогребневых блоков. На боковые соединения клеевой состав наносят так, чтобы расстояние между плитами не превышало 2 мм. Выступившие излишки клея сразу вытирают, после застывания удалить потеки будет проблематично.
Возведение остальных рядов
Второй и последующие ряды монтируют со смещением швов. Первую плиту второго ряда распиливают пополам. Ряд начинают с половины блока. На срезах пазогребневых блоков, примыкающих к стене, закрепляют скобы.
Клеевой состав разводят так, чтобы он получился более жидким, чем тот, что использовался для первого ряда. Наносят клеевой состав на нижние и боковые соединения каждой плиты. По такой технологии собирают всю стену.
Установка последнего ряда
Согласно технологии, между потолком и блоками верхнего ряда должен оставаться компенсационный зазор 2 мм.
В верхние пазы последнего ряда на клей закрепляют скобы. Устанавливают блок и прикручивают скобу к потолку с помощью дюбелей. Если плита больше, чем оставшееся расстояние, ее обрезают в нужный размер.
Из чего сделаны и какие бывают пазогребневые плиты
Если говорить о ПГП как специализированных стеновых материалах, то различают две разновидности.
Гипсовые ПГП плиты
Сразу стоит уточнить, что пазогребневая плита полностью соответствует требованиям экологической безопасности. Основным компонентом при изготовлении является цемент и гипс марок Г-4 и Г-5, которые относят к разряду экологически чистых. В состав вносятся добавки, повышающие прочность и влагонепроницаемость.
Физико-технические характеристики материала из гипса
Технические характеристики ПГП могут отличаться в зависимости от используемого сырья, и структуры готового перегородочного блока (пустотелый и полнотелый).
Однако при покупке можно руководствоваться такими параметрами:
Показатель | Ед. изм | Плиты по ТУ | |
Обыкновенные ТУ5742-007-16415648-98 | Гидрофобизированные (влагостойкие) ТУ5742-014-03984362-96 | ||
Плотность, не более | кг/м³ | 1250 | 1100 |
Водопоглощение не более | % | 26-32 | 5 |
Масса плиты | кг | 24 | 29 |
Предел прочности при сжатии | МПа | 5,0 | |
Предел прочности при изгибе | МПа | 2,4 | |
Коэффициент теплопроводности, λA Коэффициент теплопроводности,λB | Вт/м °С | 0,29. 0,35. | |
Удельная эффективная активность радионуклидов, не более | Бк/кг | 370 | |
Шумоизоляция | дБ | 43 | |
Горючесть | группа | НГ |
Влагостойкие гипсовые плиты
Обычные пазогребневые плиты применяют для возведения перегородок или облицовки стен при сухом или нормальном уровне влажности. Для влажных помещений необходимы специализированные влагостойкие плиты, которые легко отличить по характерному зеленому цвету.
Этот момент обязательно нужно учитывать при покупке материала. Если поместить обычную ПГП из гипса во влажную среду, перегородка «поползёт» спустя некоторое время.
Размеры гипсолитовых плит
Перед началом работ, важно рассчитать количество строительного материала, иначе даже сравнительно недорогие ПГП теряют свою финансовую привлекательность. С пазогребневыми плитами всё обстоит довольно просто и выглядит следующим образом:
Технические условия | Размеры плит, мм | Кол-во плит в 1 м² | ||
Длина | Ширина | Толщина | ||
Обыкновенные ТУ5742-007-16415648-98 | 667 | 500 | 80 | 3.0 |
Гидрофобизированные (влагостойкие) ТУ5742-014-03984362-96 | 900 | 300 | 80 | 3.7 |
Допустимые отклонения от номинальных размеров: по длине ±3мм; по ширине ±2мм; по толщине ±1мм.
- Целых плит в 1 м3 – 37 шт.
- Сколько на поддоне – 32 шт.
Вес плит из гипсового сырья
Благодаря стандартному типоразмеру, вес пазогребневых плит также приведён к единым значениям. В частности:
- Стандартные и влагостойкие полнотелые плиты весят 24 и 29 килограмм соответственно.
- Облегчённый вариант (пустотелые) весят 22 килограмма.
Благодаря этим параметрам, монтаж сподручно проводить силами одного человека.
Силикатные пазогребневые плиты
Плиты аналогично силикатному кирпичу изготавливаются из кварцевого песка и негашёной извести методом прессования. Такие плиты имеют большую плотность чем гипсовые, что, с одной стороны, дает повышенный коэффициент теплопроводности, а с другой – повышенную прочность.
Технические характеристики силикатных перегородочных плит
- Плотность – от 1225 до 1870 кг/мᶟ (в зависимости от пустотности).
- Прочность – М 150.
- Коэффициент теплопроводности – около 0,045 Вт/(м*С).
- Индекс изоляции воздушного шума – от 47 до 52 дБ.
Размеры и вес ПГП из силиката
Данные плиты отличаются отличной геометрией, но габаритные размеры у образцов изготовленных разными компаниями, могут незначительно отличаться (см. таблицу ниже). Размеры плиты несколько меньше, чем у гипсовой.
Производитель | Размеры плит, мм | Вес, кг | Кол-во плит в 1 м² | ||
Длина | Ширина | Толщина | |||
Силикатная плита «ЯЗСК» | 498 | 248 | 70 | 15,3 | 8 |
Силикатная плита (пустотелая) «ЯЗСК» | 498 | 248 | 70 | 14,5 | 8 |
Силикатная плита «ЯЗСК» | 498 | 248 | 115 | 19,5 | 8 |
Силикатная плита (пустотелая) «ЯЗСК» | 498 | 248 | 115 | 18,2 | 8 |
Силикатная плита ЗАО «КЗСМ» | 500 | 250 | 88 | 20 | 8 |
Материал с толщиной 115 мм, производители предлагают использовать как межквартирные.
- Количество на поддоне 54 шт
- Расход клея ~ 50 кг на 1 поддон
Что это за материал и его виды
Пазогребневые плиты (сокращенно ПГП) или блоки — крупноформатный строительный материал для возведения перегородок в виде плиты, на торцах которой сформированы гребень (шип) и паз. Отсюда и это название — пазогребневые плиты. Они бывают:
- на основе гипса (литые гипсовые);
- из песка и негашеной извести, спрессованные под определенным давлением и обработанные паром в автоклаве (силикатные).
Размеры гипсовых пазогребневых блоков по ГОСТу и ТУ
В раствор для улучшения свойств добавляют пластификаторы и гидрофобные (водоотталкивающие) добавки. Есть у гипсовых ПГП еще одно название — гипсолитовые плиты. Оно объяснимо: гипсовый раствор заливают в формы. Вот вам и «источник» этого варианта названия.
Влагостойкость и пустотность
По области использования пазогребневые плиты могут предназначаться для нормальных условий эксплуатации (обычные, стандартные) или для влажных помещений (влагостойкие). Влагостойкие для лучшей идентификации подкрашиваются в зеленоватый цвет.
Полнотелые и пустотелые отличаются весом и прочностью
И гипсовые, и силикатные пазогребневые плиты бывают полнотелыми и пустотелыми. Полнотелые более прочные, пустотелые за счет меньшего веса создают меньшую нагрузку на перекрытия. Выбор между полнотелыми и пустотелыми надо делать опираясь на несколько факторов:
- Звукоизоляционные характеристики. Монолитный материал без пустот лучше проводит звуки, поэтому его используют, если звукоизоляция будет сделана отдельным слоем (лучший вариант) или если она не так важна.
- Нагрузки на перегородки. Если на стены надо будет вешать полки, мебель, крепить какие-то тяжелые предметы, использовать лучше монолит.
- Нагрузка на перекрытия или пол. На деревянный пол или на старые деревянные перекрытия лучше ставить менее тяжелые (пустотелые) блоки.
Если учитывать надо несколько факторов, звукоизоляция рассматривается в последнюю очередь. Повысить защиту от шума можно используя специальную технологию монтажа (на виброгасящие прокладки), а также сделав дополнительный слой звукоизоляционных материалов.
Технические характеристики
Если сравнивать обычные и влагостойкие пазогребневые плиты, отличия в характеристиках только в водопоглощении и прочности. Влагостойкие, за счет большего количества гидрофобных добавок, влагу почти не впитывают. Из-за большого числа эти добавок они и стоят дороже, так как добавки эти дорогостоящие. Заодно они и прочность увеличивают (М50 по сравнению с М35).
Кстати, можно «не отходя от кассы» проверить, действительно перед вами влагостойкие ПГП или просто окрашенные в зеленый цвет стандартные. Просто налейте на поверхность немного воды. Стандартные плиты ее быстро впитают, а на водоотталкивающих она будет долго стоять лужицей.
Основные технические характеристики гипсовых и силикатных ППГ
Если же сравнивать гипсовые и силикатные перегородочные блоки, в глаза сразу бросается повышенная прочность последних — М150 по сравнению с М50 и М35. То есть прочность силикатных плит сравнима с бетоном не самой плохой марки. Если вы собираетесь на перегородку навешивать нечто очень тяжелое, лучше использовать силикат. Еще производители выпускают блоки толщиной 115 мм, которые называют межквартирными.
Технические характеристики пазогребневых перегородочных блоков из гипса
Чем еще силикатные плиты отличаются от гипсовых аналогов? Тем что в стандартном исполнении имеют не такую уж и высокую впитывающую способность. Она не настолько низка, как у влагостойких блоков, но этот материал может без проблем использоваться в любых влажных помещениях (13% по сравнению с 26-32%). Минусы этого материала — больший вес (при равных размерах) и более низкие теплоизоляционные характеристики.
