Подключение трехфазного электросчетчика – схема

Особенности подключения

Как работает и как выбрать трансформатор тока

При более внимательном рассмотрении схемы подключения 3 фазного счетчика через трансформатор обнаруживается, что она предполагает обязательное соблюдение полярности включения обеих обмоток

Перед тем, как подключить его посредством ТТ, важно обратить внимание на следующие детали:. На первичной катушке имеются три пары входных клемм, один из контактов которых предназначен для подсоединения соответствующего фазного провода и обозначается литерой «Л1» (от второго контакта, помечаемого как «Л2» провод идёт непосредственно к 3х фазной нагрузке);

На первичной катушке имеются три пары входных клемм, один из контактов которых предназначен для подсоединения соответствующего фазного провода и обозначается литерой «Л1» (от второго контакта, помечаемого как «Л2» провод идёт непосредственно к 3х фазной нагрузке);

Порядок подключения к клеммам

• На катушке измерения также имеются клеммы, обозначаемые как «И1» и «И2», соответственно, к которым в параллель подключается обмотка фазного счётчика;
• Сечение подключаемого к клеммам первичной обмотки кабеля выбирается исходя из значения тока в нагрузке;
• Во вторичных цепях должен применяться проводник с рабочим сечением не ниже 2,5 мм² (он идёт непосредственно к счетчику).

Дополнительная информация. Специалисты советуют организовывать подключение 3-х фазного ТТ особыми маркированными по цвету проводами, на концах которых нанесено обозначение.

Кроме того, очень часто подсоединение к счётчику вторичной обмотки организуется посредством промежуточного клеммника, на котором ставится специальная пломба.

Отметим также, что наличие дополнительных контактов обеспечивает простоту замены и обслуживания 3-х фазного счётного прибора. При его применении энергию от потребителей во время ремонтных манипуляций можно не отключать.

Варианты схем подключения трехфазных счётчиков

Варианты подключений электросчётчиков могут быть различными, и определяются они в первую очередь мощностью нагрузки. Рассмотрим варианты подключений приборов учёта:

• Прямое подключение. В этом случае счётчик напрямую включается в линию электроснабжения и, следовательно, весь ток, потребляемый нагрузкой, проходит через него. Плюсом этой схемы является простота подключения, так как для подключения достаточно подключить кабели только на входе в прибор и выходе из него. Максимальная мощность, которая может быть в этом случае равна 60 кВт. Такие приборы запрещается использовать с трансформаторами тока.
• Полукосвенное включение. Такой вариант применяется в том случае, если мощность нагрузки превышает 60 кВт. Для реализации этой схемы нужны трансформаторы тока. Особенностью такого типа подключения является то, что вместо первичной обмотки трансформатора используется электрический провод. Существует три схемы, с помощью которых можно организовать измерение расхода потребляемой электроэнергии. Во-первых, это десятипроводная схема. При такой схеме подключения три провода подключается на вход токовых обмоток, ещё три провода на вход обмоток напряжения и три провода на выход токовых обмоток. И также ещё должна быть подключена нейтраль. Реализация этой схемы обеспечивает большую электробезопасность, но требует большего количества проводов, чем при других схемах подключения. При снятии показаний с таких приборов учёта нужно показания электросчётчика умножать на коэффициент трансформации трансформаторов тока. Во-вторых, существует семипроводная схема подключения. Ещё такая схема называется подключение типа «звезда». При такой схеме подключения одна сторона вторичных обмоток измерительных трансформаторов соединяется между собой перемычками и объединяется с нейтралью. Остальные провода подключаются аналогично десятипроводной схеме.
• Косвенное включение. Такие схемы подключения применяются лишь на промышленных предприятиях. Их принципиальное отличие в том, что для реализации схемы подключения используются ещё и трансформаторы напряжения.

Изучаем схему подключения счетчика

Схема подключения электросчетчика (однофазного и трехфазного)

Рассматривать сложные варианты подключения мы не будем – оставим их профессионалам, т.к. без соответствующих навыков самостоятельно справиться с такой работой вряд ли получится.

Схема подключения электросчетчика прямого включения

Самый простой вариант – однофазное подключение. Оно выполняется с использованием максимум 6 кабелей и нагрузки. Провода заземления, фазы и нуля подключаются на вход учетного прибора. Аналогичные провода подсоединяются к его выходу.

Перед счетчиком устанавливается автоматический выключатель. Это делается для большей безопасности и удобства эксплуатации. Небольшой прибор будет самостоятельно отключать дом или квартиру от электроснабжения при возникновении любого рода опасных ситуаций.

Чтобы избежать проблем со службой энергосбыта, обязательно пломбируем выключатель. Для этого используем элементарный комплект, состоящий из крепежной DIN-рейки, пломбы и коробочки из пластика.

Конструкция типичного электросчетчика включает в себя шину. Это изделие выполнено в виде медной планки. Для ее крепления используются диэлектрические зажимы. По длине шины сделан ряд отверстий для подвода электрических кабелей и их последующего крепления. Данный метод подключения актуален при необходимости объединения нескольких отдельных проводов в один кабель.

Принцип работы измерительных трансформаторов

Следовательно, счетчик не будет работать и выдавать показания. Все приборы имеют электронные пломбы и обладают длительным сроком службы до 16 лет.

Сегодня в продолжение, схемы подключения однофазного счетчика , схемы подключения трёхфазного электросчётчика учета. Электронные устройства Современный электронный учёт электроэнергии организуется по нескольку иному принципу и позволяет получить ряд преимуществ, основными из которых являются: Высокая точность снятия показаний, существенно превышающая тот же показатель для индукционного прибора; Возможность эксплуатации в многотарифном режиме; Допустимость организации автоматического снятия показаний. Преимущества установки и эксплуатации изделия Меркурий Трансформатор тока Меркурий Электросчетчики рассматриваемого класса представляют собой приборы учета, с помощью которых удается замерять расходуемую в трехфазных цепях энергию.

Кабель, подключаемый к выходам Л1 и Л2, рассчитывается на необходимую нагрузку. Первичный контур выполняется из мощной токопроводящей шины, которая продевается сквозь центр устройства и подсоединяется в разрыв проводников питания потребителей электрической энергии.

Здесь работы, строго, должны производить профессионалы с соответствующими допусками работ. Большое значение имеет правильный выбор трансформатора

Очень важно соблюсти правильную фазировку включения обмоток

См. также: Пуэ кабель в земле

Подключаем трехфазный электросчетчик

Схемы подключения Схема полукосвенного подключения Схема подключения счетчика через трансформаторы тока Меркурий предусматривает несколько способов его включения, отличающихся коммутацией линейных проводников: полукосвенное подключение; прямое включение; косвенный способ. Аналогично подключают провода сечением 1.

Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике. В счетчике также предусмотрен особый вид защиты, исключающий возможность несанкционированного проникновения при попытках хищения электроэнергии. Несмотря на то, что такие приборы и их программирование стоят дороже однозонных, это выгодно. Одна из них — подсоединение посредством десяти отдельных проводящих жил.

Это упрощает монтаж и ремонт электрооборудования и заметно снижает риски при его эксплуатации в нормальных режимах. Поэтому если у человека нет уверенности в собственных талантах электрика при подключении трёхфазного электросчётчика через трансформатор, то целесообразно задуматься о вызове специалиста. Кроме того, при этом способе коммутации повышается надежность его функционирования и безопасность эксплуатации. Монтаж трёхфазного счётчика также выполняется в шкафчике.

По аналогии выполняется подсоединение оставшихся обмоток трансформаторов к соответствующим контактам на счётчике. При отсутствии сборок с зажимами необходимо устанавливать испытательные блоки.
Подключение ТЭН в трехфазную сеть. Часть 2

Установка и подключение трехфазного счетчика прямого включения

Здесь приведу практический случай, когда мне довелось менять трёхфазный счетчик в одной из организаций Таганрога.

Организационные моменты замены счетчика

1. Необходимо выяснить, по какой причине меняется счетчик. В моем случае было предписание Энергонадзора, этого официального документа достаточно.

2. В какое время меняем

Важно договориться, во сколько выключаем электричество, и сколько на это уйдёт времени. В моём случае это дизайнерская фирма с большим количеством компьютеров и творческих людей, и вдохновение может улететь по моей вине;)

Кроме того, желательно, чтобы это было светлое время суток, что вполне логично даже при наличии фонарика.

3. Как снимаем фазы для замены. В простейшем случае, как у меня – перед счетчиком стоит автоматический выключатель, и снять напряжение – секунда дела.

Но бывает, что необходимо:

• искать ключи от подвала
• искать и договариваться с местным электриком
• выяснять, на какой группе в РП висит мой потребитель
• устранять моральные проблемы людей, попутно выключаемых

Процедура расписана в статье:

Можно, конечно, заменить трехфазный счетчик так, как зачастую делается с однофазными – работать под напряжением. Но тут это очень и очень опасно!

Снимаем старый счетчик

Почему пришлось менять – не суть важно, но было выдано предписание, в котором было сказано, что счетчик должен быть 1-го класса точности. Кроме того, исходно стоял счетчик Энергомера, и я решил ставить такой же, чтобы меньше заморачиваться с крепежом при установке

Что из этого вышло, читайте дальше.

Вот как выглядел электрощит со старым трехфазным счетчиком перед его заменой:

Слева внизу виден вводной автомат, который позволил легко отключить питание счетчика, и спокойно его поменять. Однако, не стоит расслабляться! В щитке присутствует напряжение (380В) на вводных (как правило, верхних) клеммах автомата.

Если приблизить следующую фотографию, то видно, что счетчик не такой уж и старый – 2010 года. Но опять же, не будем вдаваться в это.

Снимаем пломбу и крышку, закрывающую клеммы:

Место установки счетчика после демонтажа старого выглядит вот так:

Как подключить прибор учета самостоятельно

Для того чтобы самостоятельно сделать подсоединение счетчика, совершенно не нужно иметь специальное образование – достаточно базовых знаний электрики и техники электробезопасности. Не понадобятся и какие-нибудь специальные и дорогостоящие инструменты. Вполне подойдут самые обычные, которые есть в каждом доме – плоскогубцы, отвертка, индикатор напряжения, нож.

Подключение счетчика к однофазной сети

Практически все квартиры, дачи и небольшие загородные дома подключаются к однофазной сети, состоящей из двух проводов – нулевого и фазного. Для учета количества потребленной энергии в таких сетях используются однофазные счетчики.

Как видно из фото, устройство, независимо от типа, имеет всего четыре клеммы, при помощи которых электросчетчик и подключается. Первые две служат для коммутации фазного провода, две оставшиеся – нулевого. Чтобы понять, как подключить однофазный счетчик, достаточно взглянуть на простую схему:

Типовая схема подключения однофазного счетчика электроэнергии

По сути, нужно просто обесточить линию, разрезать провода и подсоединить в их разрыв электросчетчик. Естественно, не все так просто, как на рисунке. Придется определить фазный провод, не перепутать вход с выходом и надежно закрепить сам прибор. Но все эти задачи вполне решаемы. Поле окончания монтажных работ нужно вызвать представителя электросети – он проверит правильность монтажа и опломбирует клеммную крышку. С этого момента вам ее вскрывать нельзя.

Включение трехфазного устройства

Если питающая ваш объект сеть имеет три фазы (4 провода), то и прибор понадобится соответствующий. Трехфазный счетчик стоит несколько дороже своего однофазного собрата и это понятно – фактически это три однофазных механизма в одном корпусе, работающие на общее счетное устройство.

Установленный и подключенный многофазный электрический счетчик

А подключение его ненамного сложнее и требования к подключению те же: не попасть под напряжение, не перепутать провода и надежно закрепить устройство, защитив его от пыли и влаги:

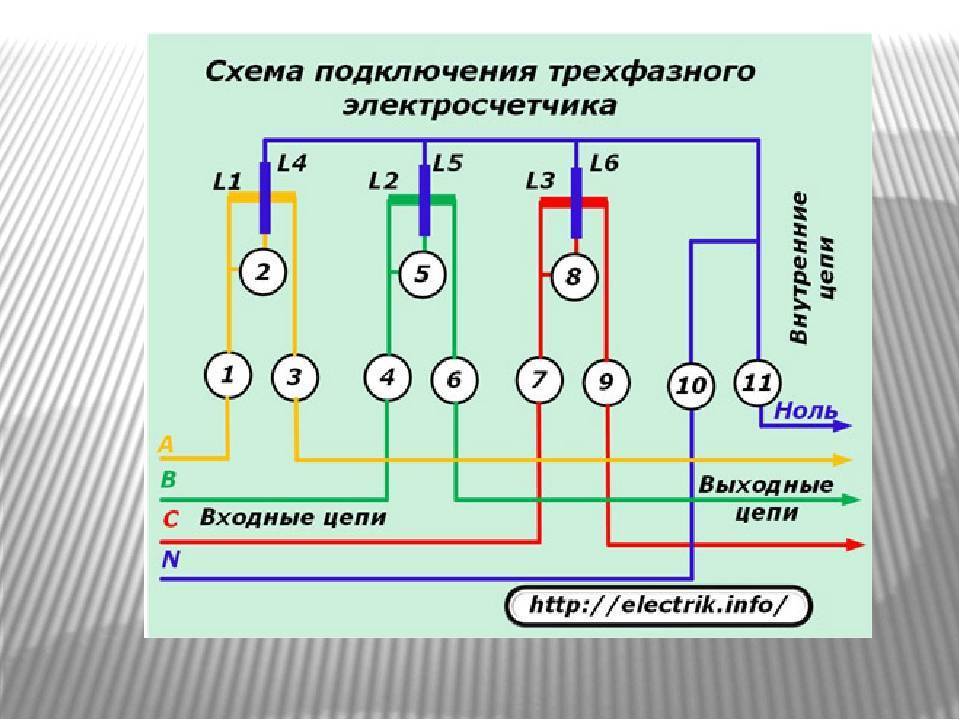

Схема подключения трехфазного электросчетчика

Подключение трехфазного счетчика прямого включения

13 Июл 2018г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.

Газовый счетчик вк g4t на сайте gazo-schetchik.ru

Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним.
Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат.
С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

Продолжаем.
С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Разновидности полукосвенного метода

Известно несколько схем подключения счетчиков, основанных на полукосвенном методе, однако наиболее распространенными являются следующие:

• десятипроводная схема;
• соединение путем расключения на специальной колодке;
• подключение по схеме «звезда».

Десятипроводная коммутация

Подключение 3х фазного счетчика по 10 проводной схеме – самый простой и наиболее надежный способ. Для его реализации потребуется соблюдать порядок соединения десяти проводов: по три на каждую фазу и один нейтральный. Этот вариант имеет одно бесспорное преимущество, состоящее в возможности заменять счетчик при включенном электропитании. Линию допускается оставлять под напряжением и при ремонте отключенного от нее прибора. При такой схеме токовые цепи надежно заземлены, поэтому исключается возможность появления на них опасного потенциала.

Другие схемы подсоединения

Соединение посредством контактных распределителей относится к более сложным методам, реализуемым путем коммутации каждого из проводов, идущих от трансформатора тока. Подключение по схеме «звезда» также характеризуется своей сложностью, но в этом случае используется меньшее количество проводников. При монтаже преобразователя сначала однополярные выходы всех трех вторичных обмоток собираются в одну общую точку. После этого три ответных конца обмоток ТТ подводятся к соответствующим клеммам счетчика.

Известна еще одна схема коммутации по полукосвенному методу, называемая 7-ми проводной. При ее организации одни из концов обмоток объединяются перемычками непосредственно в самом трансформаторе тока. Этот вариант используется в частных домах крайне редко, что объясняется рядом недостатков схемы включения.

Способы подключения электросчетчиков к электросетям

По способу подключения к сети счетчики разделяют на 3 группы: Счетчики непосредственного включения (прямого включения) — подключаются к сети напрямую, без измерительных трансформаторов. Выпускаются однофазные и трехфазные модели, для сетей 0,4/0,23 кВ на токи до 100 А.Счетчики полукосвенного включения — подключаются к сети напрямую только обмотками напряжения, токовые обмотками подключаются через трансформаторы тока. Выпускаются только трехфазные модели (для электротранспорта существуют и однофазные) на напряжение 0,4 кВ. Величина измеряемого тока зависит от характеристик подключенных трансформаторов тока.

Счетчики косвенного включения — подключаются к сети через трансформаторы тока и трансформаторы напряжения. Выпускаются только трехфазные модели. Величина измеряемого тока и напряжения зависит от характеристик подключенных трансформаторов. Область применения — сети от 6 кВ и выше.

Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.

Нюансы подключения счетчика через ТТ

При самом распространенном (полукосвенном) методе цепочки снятия показаний напряжения включаются напрямую, а токовые – через ТТ

В указанной ситуации важно научиться различать следующие способы коммутации:

• Десятипроводная схема.
• Семипроводный ее аналог.
• Схема с совмещенными цепями.

В первом случае к распределительной коробке счетчика подводятся три провода от каждой из фазных линий плюс нейтраль и по две жилы от 3-х ТТ. К достоинствам этого подхода относят необязательность отключения питающей линии при необходимости замены электросчетчика или при проведении ремонтных работ. Кроме того, при этом способе коммутации повышается надежность его функционирования и безопасность эксплуатации. Недостаток этого метода – больше количество соединительных проводов.

При применении семипроводной схемы три ответных конца трансформаторов тока объединяются и соединяются с «землей» (10-3=7). Одновременно с удобством ремонта электрооборудования в данном случае уменьшается число коммутируемых проводов. Это упрощает монтаж и ремонт электрооборудования и заметно снижает риски при его эксплуатации в нормальных режимах. Подключить электрический счетчик можно и по совмещенной схеме, когда цепи напряжения объединяют с токовыми отводами за счет установки перемычек в соответствующих точках трансформаторов. Обычно они устраиваются между отводами И1 трансформаторов тока и соответствующей фазной линией. Число соединительных проводников в этом случае остается тем же – семь жил.

Схема подключения трехфазного счетчика электроэнергии

Довольно часто, для удобства последующего обслуживания электросетей квартиры или дома перед прибором учета энергии устанавливается вводной автомат. В этом случае всегда имеется легкая возможность без вызова электрика и отключения подачи энергии во всем стояке, производить ревизию, замену или дополнительную установку защитной автоматики в домашнем электрощитке.

Схема подключения трехфазного счетчика через вводной трехполюсный автомат представлена ниже, в нашем случае подключение будет осуществляться по ней.

Пристуаем к установке. В первую очередь устанавливаем на дин-рейке нашего электрощита вводной автомат и сам трехфазный счетчик электрической энергии.

Для этого необходимо опустить фиксаторы на тыльной стороне прибора учета, как показано на изображении ниже, а затем, одев его на din-рейку, поднять их. По тому же принципу устанавливается и вводной трехполюсный автомат.

Затем соединяем вводной автомат с соответствующими вводными клеммами на счетчике, согласно схеме подключения. Для этого проще всего воспользоваться жилами проводов из вводного кабеля или другими медными проводами, сечением не меньшим чем вводной кабель.

Если вы подключаете трехфазный электросчётчик напрямую, без вводного автомата, к соответствующим клеммам прибора подключаете сразу фазные и нулевой провода вводного кабеля в том же порядке.

Важно помнить, что через трехполюсный вводной автомат в трехфазной сети идут только фазные провода, нулевой провод подключается к счетчику напрямую. Все клеммы для подключения проводов, на приборе учета электроэнергии, пронумерованы и для надежности контакта имеют по два крепежных винта каждая

Снимать изоляцию с жил проводников необходимо примерно на 20мм

Все клеммы для подключения проводов, на приборе учета электроэнергии, пронумерованы и для надежности контакта имеют по два крепежных винта каждая. Снимать изоляцию с жил проводников необходимо примерно на 20мм.

Далее разводим фазные провода из счетчика по нагрузкам, при этом нужно максимально точно рассчитать и сгруппировать потребителей энергии по фазам так, чтобы нагрузки были примерно равными.

Нулевой же провод из счетчика выводится на нулевую шину в щите, обычно маркированную голубым цветом. А заземление, нулевой защитный проводник, подключается к шине заземления без прерываний, вводным кабелем.

В нашем случае, нулевая клемма и клемма заземления находятся в нижней части щита и отмечены соответственно синим и зеленым цветом.

Осталось подключить к вводному автомату фазные провода от вводного кабеля. Обязательно убедитесь, что они не находятся под напряжением во время монтажа.

После чего крепим защитную панель и на этом подключение трехфазного счетчика электроэнергии завершено. Далее можно спокойно продолжать установку защитной автоматики в щите, предварительно отключив вводной автомат.

Чтобы зарегистрировать ваш новый прибор учета электроэнергии необходимо подать заявку в свою управляющую компанию (УК), ТСЖ или Энергосбыт на опломбирование счетчика, только после этого его расчет потребления электроэнергии будет производиться по показателям счетчика.

Через трансформаторы тока

При большом потреблении тока — более 100 А — счетчики прямого подключения работать не могут. В этом случае для частного дома рекомендовано подключение полукосвенного прибора учета через трансформаторы тока. Для этого подключения необходимы три трансформатора с определенными параметрами.

• Коэффициент трансформации. Для определения этой характеристики необходимо посчитать максимальное потребление тока (не забудьте учесть пусковые токи). Эти данные вы подаете в проектную организацию, она рассчитывает требуемый коэффициент трансформации. Обычно это 100/5, но могут быть и другие. Полный перечень возможных вариантов в таблице ниже.

Коэффициенты трансформации и сопротивление обмоток трансформаторов тока

Для чего нужны трансформаторы тока при подключении счетчиков? Чтобы измерение потребленной электроэнергии было проще и дешевле. Если у вас максимальное потребление тока 100 А, соответственно, измерительный прибор (счетчик) должен быть рассчитан на прохождение такого тока. Обмотка измерительного прибора, которая выдержит 100 А, во-первых, будет дорогой, во-вторых, громоздкой. И провода для подключения такого прибора придется использовать очень толстые. В общем, неудобно и дорого. Трансформаторы тока подключаются к фазным, пропорционально преобразуют входной ток в меньший номинал и подают на стандартный измерительный прибор (счетчик в данном случае). Во сколько раз уменьшается ток и показывает коэффициент трансформации? Например, трансформатор с коэффициентом трансформации 40/5 уменьшает ток в 8 раз, 100/5 — в 20 раз.

А почему почти всегда ток уменьшается до 5 А? Это одна из стандартных величин, прописанная в нормативах. Могут быть еще варианты с 1 А, но они используются очень редко. Просто все измерительные приборы для трансформаторов тока выпускаются на 5 А или 1 А, все схемы строятся исходя из этого.

Трансформаторы тока и их подключение

Для корректной работы схемы необходимо строго соблюдать правила подключения трансформаторов. Трансформатор имеет следующие клеммы:

• Л1 — для подключения фазного провода от входного автомата.
• Л2 — подключают провод на нагрузку.
• И1 и И2 — измерительные контакты для подключения клемм счетчика.

Что такое трансформатор тока для подключения счетчика

Весь потребляемый ток протекает по первичной обмотке трансформатора тока. Во вторичной обмотке возникает пропорционально уменьшенный ток, который идет на счетчик.

Вот так выглядит наглядная схема подключения 3-х фазного счетчика через ТТ

При вычислении расхода электроэнергии показания счетчика умножаются на коэффициент трансформации. Таким образом высчитывается реальный расход электричества. Все это так, но подключать трансформаторы можно по-разному.

Десятипроводная

Наиболее популярная схема подключения трехфазного счетчика через трансформаторы — десятипроводная. Она дает высокую степень защиты, так как цепи тока и напряжения разделены. Недостаток схемы — большое количество проводов, соответственно высокая вероятность неправильного подключения.

Десятипроводная схема подключения трехфазного счетчика через трансформаторы тока

Подключение происходит в следующем порядке:

• С выхода защитного автомата фазные провода подаем на входные клеммы первичной обмотки трансформаторов тока. Обозначаются они Л1.
• С выходов первичной обмотки трансформатора провода идут к нагрузке. Если говорит конкретно по приборам, после счетчика обычно ставят противопожарное УЗО. В этом случае выходы Л2 подают на входы этого устройства.
• С клеммы И1 провод подаем на клемму для подключения первой фазы, со второго выхода этой фазы тянем провод на клемму И2. так подключаем все три фазы.
• Нулевой провод подключать можно двумя способами (описано для прямого подключения): Если на счетчике есть две клеммы для нейтрали, заводим на N1, с выхода N2 подключаем к шине и далее разводку по схеме делаем с шины.
• Если на счетчике только одна клемма для подключения нейтрали, сначала провод заводим на шину, с нее подаем на гнездо счетчика для подключения нуля.

Подключение трехфазного счетчика через трансформатор

Счетчики при подключении к линии 220В или 380В могут пропускать мощность не выше 60 кВт, потому что ток ограничивается лишь 100 амперами. Этого достаточно для комфортного проживания в квартире или частном доме. Но если у вас есть собственное производство с высокомощным оборудованием, то пропускной мощности обычного счетчика вам не хватит. Поэтому потребуется установка через трансформатор.

Схема с 10 проводами

Достоинство схемы – отделенные друг от друга цепи напряжения и тока: пользоваться электроэнергией будет безопасно. Недостаток – для подключения требуется много проводов.

Потребуется три трансформатора тока: по одному на каждую фазу. Кратко будем обозначать их ТТ. У каждого ТТ есть 4 клеммы:

1. Л1 – для ввода фазного провода (А, В или С);
2. Л2 – для выхода фазного провода;
3. И1 – для входа токоизмерительной обмотки;
4. И2 – для вывода токоизмерительной обмотки.

У счетчика электроэнергии в таком случае число клемм должно равняться одиннадцати (будем клеммы обозначать кратко – К):

1. К1 – ввод фазной линии А;
2. К2 – ввод токоизмерительной обмотки силовой линии А;
3. К3 — вывод фазы А к потребителям;
4. К4 – ввод фазной линии В;
5. К5 – ввод токоизмерительной обмотки силовой линии В;
6. К6 — вывод фазы В к потребителям;
7. К7 – ввод фазной линии С;
8. К8 – ввод токоизмерительной обмотки силовой линии С;
9. К9 — вывод фазы С к потребителям;
10. К10 – ввод нулевого провода;
11. К11 – вывод нулевого провода.

Каждый ТТ включается в разрыв фазного провода через клеммы Л1 и Л2. Измерение расхода электроэнергии происходит за счет подключения токоизмерительной обмотки через клеммы И1 и И2.

Схема звездой

Достоинство – использование меньшего числа проводов (экономия на закупке вторичных проводников). Недостаток – сложность чтения схемы и затруднения при проверке точности работы.

Принципиальное отличие от десятипроводной схемы заключается в соединении в одну точку однополярных выходных контактов вторичной обмотки ТТ. Осталось еще три провода, которые от выводов ТТ направляются к счетчику электроэнергии. В звезду соединяются и обмотки тока внутри счетного корпуса.

Схема с объединенными цепями напряжения и тока (с семью проводами)

Достоинство – использование меньшего количества проводов. Недостаток семипроводной схемы – высокий риск поражения током людей, обслуживающих цепь. Поэтому сегодня происходит массовый переход на десятипроводную схему.

Отличие схемы от десятипроводной – наличие перемычек между клеммами 1 и 2, 4 и 5, 7 и 8 на электросчетчике. Перемычки есть и у ТТ: на контактах Л1 и И1.

Установка счетчика через испытательные блоки

Согласно правилам учета электроэнергии (конкретно – 1.5.23) подключение электрического счетчика через трансформатор должно осуществляться с использованием испытательной коробки. Она необходима для:

1. Закорачивания вторичной трансформаторной обмотки для гашения импульсных всплесков напряжения;
2. Подсоединения эталонного электросчетчика без отключения нагрузки;
3. Замены электросчетчика при отключении цепей только в испытательной коробке.

Подключать испытательную коробку удобно по десятипроводной схеме. Отличие заключается лишь в том, что между счетчиком и ТТ располагается сама коробка, в которую вводятся и выводятся провода И1 и И2. Испытательная коробка позволяет их закорачивать (показано на схеме пунктирной дугой).

Какие есть преимущества у электронных устройств перед индукционными?

Независимо от того, что электронные счетчики дороже индукционных, они все равно имеют массу преимуществ, которые делают их широкое использование обоснованным.

Электронные счетчики имеют высокий класс точности, обычно от 0,5 до 2,0, причем он сохраняется в сложных условиях или низких, или быстропеременных нагрузок.

Электронные счетчики способны на многотарифный учет электрической энергии, что позволяет потребителям экономить немалые средства.

Кроме количества потребленной энергии электронные счетчики могут контролировать и ее качество, что позволяет иметь контроль над выполнением договорных обязательств со стороны энергоснабжающей компании.

Кроме активной потребляемой мощности электронные счетчики могут измерять и реактивную мощность, а также могут вести учет расхода электроэнергии в двух направлениях.

Собранные электронным счетчиком данные сохраняются во внутренней энергонезависимой памяти прибора. К этим данным есть доступ через удобный цифровой интерфейс.

Использование электронных счетчиков позволяет намного эффективнее бороться со случаями хищения электроэнергии. Любая попытка несанкционированного доступа таким счетчиком фиксируется.

Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки.

Электронные счетчики обычно имеют меньшие габариты, чем индукционные, что позволяет их монтировать в стандартных электрощитах наряду с другим модульным электрооборудованием.

Срок службы электронных счетчиков производители декларируют в течение не менее 30 лет, а интервалы времени между их поверками составляют от 10 до 16 лет.

Одним из главных недостатков электронных счетчиков является их низкая устойчивость к грозовым импульсным разрядам, от которых они часто выходят из строя. Доля индукционных счетчиков еще достаточно высока и они не собираются сдавать свои позиции, так как их надежность проверена более чем столетним опытом их эксплуатации. Правда
