Комплектующие к опалубке – все, что необходимо для правильной сборки

Классификация и виды опалубок

Разнообразие видов опалубки позволяет выбрать наиболее соответствующую типу работ, нагрузкам, форме и т. д.

Опалубка может быть съемной и несъемной. Последняя, которая после бетонирования остается элементом здания, в данной статье не рассматривается.

По назначению различают опалубку горизонтальную (для бетонирования перекрытий) и вертикальную (для стен, колонн и т. п.) Опалубка первого типа восприни-мает нагрузку, направленную вертикально вниз, второго – нагрузку, распирающую в стороны. Номенклатура элементов для сборки опалубки этих типов частично различается.

По конструкции опалубку делят на мелкощитовую и крупнощитовую.

Первая представляет собой комплект модульных щиток небольшого размера, из которых собирают более крупные элементы. Широкий диапазон модульных размеров позволяет обеспечить нужные габариты готовой собранной опалубки. Мелкощитовую используют при бетонировании любых вертикальных элементов.

Опалубка крупнощитовая состоит из готовых больших щитов, которые составляют единый опалубочный блок, целиком переставляемый краном. Ее применяют для бетонирования стен большой площади и перекрытий.

По оборачиваемости различают опалубку неинвентарную и инвентарную. Первую используют только для одного сооружения или одной конструкции, а затем разбирают. Ее собирают непосредственно на месте применения для бетонирования неунифицированных конструкций небольшого объема (например арки окна, монолитного пояса, фундамента дома и т. п.)

Опалубку второго типа используют многократно. Ее приобретают (или берут в аренду) для разных строительных процессов, а после окончания работ продают (или возвращают). Она выдерживает тысячи циклов бетонирования.

Ссылка по теме: Несъемная опалубка – порядок работ по строительству

Чем крепить пленку

Изнутри конструкции перед бетонированием выстилается прочная полиэтиленовая пленка для опалубки, которую необходимо закрепить степлером. Возведение лучше вести на саморезы. В этом случае её можно легко разобрать, сведя повреждения опалубочных досок к минимуму.

Я после разборки опалубки доску 30х120 мм пустил на обрешётку. Перед этим очистил поверхность досок от степлерных скоб. Главное – разбирать всё аккуратно.

У меня крыша дома собрана из доски 40-ки, оставшейся после заливки и демонтажа опалубки. Я ее заранее перед заливанием закрыл плёнкой, доски, торчащие по углам, не пилил, всё собирал на саморезы. После разборки доски были как новые!

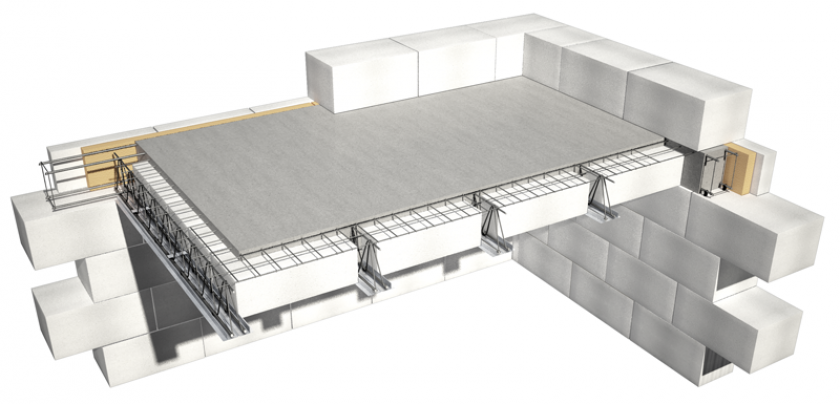

Что такое СМП: общие сведения о системе

Сборно-монолитные перекрытия представляют собой расположенные на определённом расстоянии одна от другой балки с тригонами (специальным треугольным каркасом из арматуры), между которыми размещаются блоки. Именно они после заливки сверху бетона становятся единым целым. В качестве материала изготовления блоков обычно используются пено- или керамзитобетоны, что уменьшает конечный вес перекрытия.

Полезная информация! Стоит отметить, что чем пористее будет этот материал, тем прочнее получится монолит. При этом примерно на 35% снижается вес, что уменьшает нагрузку на фундамент строения.

Как сделать опалубку своими руками: последовательность действий

Порядок выполнения работ во многом зависит от вида формируемого основания. Предлагаем познакомиться с основными разновидностями, чтобы вы смогли выполнить весь необходимый комплекс работ своими руками.


Порядок монтажа зависит от конструктивных особенностей основания

Под ленточный фундамент

Ленточный фундамент представляет собой замкнутый железобетонный контур, располагающийся под стенами строения. При выполнении работ своими руками опалубку чаще всего выполняют съёмной. Предлагаем познакомиться с особенностями и последовательностью выполняемых работ.


Фундамент будет располагаться под несущими стенами

Готовим всё необходимое для работы

Для выполнения работ по устройству опалубки надо иметь в наличии:

  • измерительный инструмент;
  • молоток;
  • болгарку;
  • строительный уровень;
  • ножовку по дереву.

Для изготовления самой конструкции потребуются доски, брусы, арматура в достаточном количестве, крепёж, рейки, пакля. В качестве крепёжных элементов можно использовать саморезы либо паклю. Для устройства подушки нужен песок.


Необходимые инструменты следует подготовить заранее

Расчёт пиломатериалов

Перед покупкой следует рассчитать необходимое количество пиломатериалов. При расчёте следует учитывать, что доски будут находиться от обеих сторон от выкопанной траншеи. Для их соединения будет использоваться отрезки бруса, высота которых должна быть несколько больше глубины траншеи. Для расчёта требуемого количества досок следует:

  • измерить суммарную длину траншеи;
  • увеличить полученное значение вдвое;
  • разделить произведение на длину одной доски;
  • результат умножить на частное глубины траншеи и ширины доски. Полученное значение следует округлить в большую сторону до натурального числа.

При расчёте требуемого количества бруса следует учитывать, что он будет располагаться с максимальным шагом 0,4 м. Исходя из этого, рассчитывается требуемое количество брусьев, их суммарная длина. Зная, длину одного, рассчитывают объём заказываемых пиломатериалов.


Доски монтируются с обеих сторон траншеи

Пошаговая инструкция

После приобретения всего необходимого можно приступать к выполнению монтажных работ. Чтобы сформировать качественную опалубку для ленточного фундамента, советуем выполнять работы в следующей последовательность:

ИллюстрацияОписание действия

Выкапываем траншею. На дно канавы засыпаем слой песка и равномерно распределяем его по поверхности. После трамбования высота смоченной водой подушки должна быть 150 мм.

Устанавливаем направляющие доски. Их располагают вдоль линии, сформированной предварительно натянутым шнуром. Доски крепятся колышками и вертикальными брусками.

Снаружи устанавливаются дополнительные упоры для обеспечения достаточной прочности и жесткости конструкции. Положение каждого направляющего элемента тщательно контролируется с помощью уровня.

Монтируем щиты. К брусьям снизу вверх крепим доски.

Устанавливаем распорки. Они позволят щитам принять правильное пространственное положение.

Под монолитную плиту

Опалубка для монолитного фундамента монтируется по его периметру. Конфигурация каркаса соответствует форму будущего строения. Предлагаем познакомиться с порядком выполнения работ, чтобы вы могли выполнить монтаж своими руками.


Монолитная плита повторяет контуры будущего здания

Что нужно для работы: инструмент и материалы

Перечень инструментов аналогичен тому, что используется при устройстве ленточного фундамента. Выбор материала зависит от того, какой будет опалубка: съёмной либо несъёмной. При выполнении работ своими руками чаще всего выбирается второй вариант. Для этого потребуется ламинированная фанера либо доски, имеющие толщину более 40 мм. Дополнительно приобретается брус со стороной не менее 40 мм.


Доски должны иметь достаточную толщину

Расчёт

Для расчёта надо знать точные размеры будущего основания. Измеряется периметр будущего здания и умножается на высоту фундамента. Суммарная площадь приобретаемой фанеры либо досок должна быть больше указанного параметра.


Площадь щитов должна быть равна площади фундамента

Пошаговая инструкция

Подготовленные щиты фиксируют с помощью продольных и поперечных брусьев. Их размещают вдоль натянутой ленты. С наружной стороны устанавливают укосы. Пространственное положение каждого элемента конструкции тщательно контролируется

Внимание следует уделять вертикальности щитов и правильности их расположения относительно линии разметки


Каждый элемент надо правильно установить и надёжно зафиксировать

Если у вас ещё остались вопросы, ответы вы сможете найти в следующем видео:

Дополнительные комплектующие опалубки

На стяжной болт при монтаже надевается трубка ПХВ, она защищает болт от бетона и позволяет снять его при демонтаже опалубки. Чтобы бетон не попал в трубку, её закрывают пластиковым фиксатором «конус». На арматуру для защиты металла от коррозии надевают пластмассовые фиксаторы «звёздочка».

Для обеспечения безопасности рабочих при заливке перекрытий используют кронштейны, ограждающие края столов опалубки и перекрытия. Для безопасной работы монтажников опалубки и строителей, выполняющих заливку бетона в опалубку стен, применяют кронштейны подмостей с перилами ограждений длиной 1500-2400 мм. Защитно-улавливающие сетки длиной 1500-2400 мм страхуют рабочих на случай падения, предохраняют от падения с высоты инструмент, материалы.

Для любых конструкций из бетона, во время строительства, обязательно потребуется опалубка. Это совсем не второстепенная работа, как могут подумать многие. .

Строительство долговечных и качественных монолитных сооружений невозможно без использования добротной опалубки, собранной из качественных элементов. В состав опалубочной системы входит .

Двухуровневые опалубочные подкосы – комплектующие элементы, используемые при монтаже формовочных комплексов (опалубок), используемых в монолитном строительстве. Функционал подкосов заключается в .

Требования к опалубке

Так как вся эта система создается для того чтобы придавать форму бетонным и железобетонным изделиям, то она должна быть достаточно прочной и упругой, чтобы противостоять давлению массы жидкого бетона. Потому к материалам для опалубки предъявляются довольно серьезные требования по части прочности. Кроме того, собранные щиты должны иметь гладкую и ровную внутреннюю поверхность: она формирует стены фундамента, а на них затем закрепляются гидро- и/или теплоизоляционные материалы. Крепить их легче к ровным (хотя бы относительно) поверхностям.

Материалы для съемной конструкции

В строительных организациях есть конструкции из металла, собираемые на шпильках и болтах. В частном строительстве щиты опалубки делают из досок, влагостойкой фанеры и ОСП. В качестве упоров и распорок используются деревянные бруски. Никто не мешает изготовить конструкцию из металла, но это очень дорого и при одноразовом использовании нерентабельно.

Как выглядит опалубка для ленточного фундамента в разрезе

При высоте фундамента до 1,5 метров доска для опалубки должна иметь толщину не менее 40 мм. Скрепляются щиты при помощи брусков сечения 60*40 мм или 80*40 мм. Если высота фундамента большая — он глубокого заложения — таких брусков будет недостаточно для того, чтобы удержать массу бетона. При высоте больше метра использовать нужно брусок 50*100 мм и больше. Для сборки используют гвозди или саморезы. Их длина — 3/4 от общей толщины доски и бруска (для приведенных выше размеров 60-70 мм).

Делают опалубку и из фанеры. Есть даже специальная опалубочная, ламинированная бумагой с синтетическими пропитками. Покрытие имеет повышенную стойкость к агрессивным средам, которой и является жидкий бетон. Маркируется этот материал ФСФ (с использованием формальдегидного клея).

Толщина фанеры для опалубки — 18-21 мм. Щиты собираются на металлический или деревянный каркас. Деревянный каркас делают из бруска 40*40 мм, крепеж использовать нужно более короткий — 50-55 мм. При использовании фанеры работать будет проще с саморезами: гвозди забиваются тяжело.

Конструкция щитов опалубки из фанеры и ОС

ОСБ используется для этой цели нечасто, но такой вариант тоже имеет место. Толщина примерно такая же: 18-21 мм. Конструктивно ничем не отличается от щитов из фанеры.

Размеры листов этих листовых материалов подбирайте исходя из габаритов требуемых щитов опалубки — чтобы отходов было как можно меньше. Особого качества поверхности не требуется, потому можно брать низкосортные материалы, которые и называют обычно «строительными».

Из чего сделать опалубку для фундамента решайте сами: зависит от цен на эти материалы в вашем регионе. Обычный подход — экономический: что дешевле, то и используют.

Установка крепежей для опалубки

Данная технология применяется не только в крупном промышленном строительстве. Она также широко востребована при возведении частных домов и участков, поэтому мы научим вас правильно устанавливать крепление для опалубки самостоятельно, со всеми её комплектующими элементами.

Как уже отмечалось, опалубки могут быть съемными и не съемными, поэтому существует разная техника их установки. Принципиальным отличием между ними является то, что несъёмная опалубка так и остаётся в основании фундамента здания, а съемные на конечном этапе снимают и используют повторно. Крепежи для несъёмной опалубки осуществляются зачастую регулируемыми стяжками из пенопласта, полистирола и других разновидностей утеплителей.

Что касается съёмного метода, здесь крепёж для опалубки производится за счёт шпильки для опалубки, который ещё называют Анкерный прут. Данный вид стяжки является наиболее надёжным и менее трудозатратным, поэтому каждый человек может самостоятельно построить фундамент своего дома с использованием шпильки для опалубки. Для этого необходимо:

  • Под определенную толщину стены подготавливаются отверстия для установки пластиковых труб для шпилек. Это необходимо для их удобного изъятия после высыхания бетона;
  • Далее, в эти трубки монтируются шпильки, которые с разных сторон опалубка затягиваются гайками. Стоит отметить, что при этом должен соблюдаться размер с точностью в 0,5 см;
  • С помощью винтовых растяжек с обеих сторон, стену выравнивают в проектное положение;
  • На следующем этапе равномерно заливают бетон. Внимательно проверяется уровень залитого бетона, что бы не допустить перелива либо недолива;
  • Когда залитая смесь затвердеет на 60-70 процентов, гайки опалубки ослабляют, немного проливают водой, после чего полностью снимают для следующего использования;

Стяжки для опалубки

Винт стяжной для опалубки (фото которого можно увидеть на этой странице), называемый строителями «шпилька», стяжка винтовая для опалубки и т.д., представляет собой металлический стержень из низколегированной стали с резьбой по всей его длине, выполненной методом горячего проката. Служат шпильки для стягивания опалубочных щитов, обеспечения проектной толщины и восприятия давления статической и динамической нагрузки бетонной смеси.

Стяжка винтовая для опалубки является универсальным элементом и входит в состав различных типов опалубочных систем, таких как стальная, алюминиевая, мелкощитовая, балочно ригельная и пластиковая опалубки.

По технологии ведения монолитных работ стяжной винт для опалубки используется, как винтовая пара, в комплекте с двумя шайбами и двумя гайками.

При проведении монолитных работ стяжной винт защищается трубой ПВХ и фиксаторами конусами, предохраняясь от контакта с бетоном и облегчения демонтажа опалубки.

Стандартный размер винта – 1,0м, но по желанию заказчиков, а также в случаях технической необходимости «ТИТАН ГРУПП» обеспечивает производство шпильки для опалубки любой длины до 11,8м.

Гайка стяжки для опалубки является элементом винтовой пары стяжки для опалубки и представляет собой металлоизделие, изготовленное методом точного литья из высокопрочного, либо ковкого чугуна или стали.

Высота конструкции и интервал между опорными элементами

Уже было сказано, что основная нагрузка на опалубку приходится от залитого раствора. Количество его прямо пропорционально значению высоты основания, значит, от высоты фундамента зависит надежность опалубочной системы. Гнаться за толщиной не следует – просто уменьшаем шаг вертикальных опор, которыми поддерживаются щиты.

Чтобы все было предельно ясно, приведем несколько простых примеров:

  • высота щитов варьируется от пятидесяти до семидесяти сантиметров, шаг для стоек определен в тридцать. Достаточно использовать доску в 1.9 см толщиной. Если высота остается аналогичной, а шаг опорных элементов увеличивается до семидесяти сантиметров, то следует использовать сорокамиллиметровые доски;
  • в случае, когда подошва фундаментной основы залита на глубине от одного до полутора метров, а стойки установлены с интервалом в пятьдесят – шестьдесят сантиметров, то оптимальное решение для выбора толщины щитов – сорок сантиметров. Изменив шаг опор до метра, при той же глубине лучше всего воспользоваться досками, толщина которых не менее шести сантиметров;
  • высота основания – 1.5 – 1.9 м. Если расположить опоры на расстоянии 0.6 – 0.7 м друг от друга, то для опалубки достаточно толщины досок, равной 50 мм.

Материалы и комплектующие

Использование того или иного материала обосновано нагрузкой, которую бетонная смесь будет оказывать на опалубочные щиты. Для легких бетонов и небольших объектов рационально использовать деревянную или фанерную опалубку,при использовании тяжелых бетонов с крупным наполнителем следует усилить конструкцию подпорками или использовать металлические. На видео Вы увидите, как правильно строить дом при помощи одного из самых популярных видов опалубки – несъемной.

Сложные конфигурации бетонируемых конструкций образуют пластмассовыми опалубочными щитами – современные пластики сравнимы по прочности с металлическими. Обычно такую опалубку используют для монтажа круглых стен или многоуровневых перекрытий

Важно, чтобы установленная конструкция была жесткой, иначе монолитный элемент деформируется в месте прогиба щита

Сборка опалубки для дома

Для технологически сложных конфигураций используют дорогостоящее оборудование, применять которое в индивидуальном строительстве не имеет смысла. Комплектующие опалубки, необходимые для сооружения блочных, скользящих, пневматических или термоактивных опалубок, стоят недешево. Такие опалубки используются по большей части в потоковом строительстве.

Собрать опалубку можно и из обычных досок, саморезов и анкеров, главное обеспечить пространственную жесткость конструкции

Особенно важно укреплять желоба при заливке перекрытий или толстых стен.Такой тип подойдет для небольших монолитных участков или конструкций – фундаментных ростверков, порожков и проч. Кроме всего вышеперечисленного для установки желобов вам понадобится арматура и вязальная проволока для сооружения арматурных каркасов

Подобрать комплектующие к опалубке очень просто, если подойти к этому со всей ответственностью.

Какими могут быть приспособления для фиксации щитов опалубки

В монтаже опалубки используют немало фиксирующих элементов. Они подразделяются на следующие группы:

  • крепежи;
  • удерживающие приспособления;
  • вспомогательные детали.

При монтаже оборудования для выполнения монолитной конструкции сооружение его производится с использованием самых разных деталей. Комплектующие к опалубке позволяют создать прочную и надежную конструкцию, благодаря которой все работы удастся выполнить должным образом без трудозатрат.

Можно перечислить следующие виды деталей:

  • подкосы для опалубки, фланцевые гайки, замки для арматуры, удлиненные, клиновые;
  • стяжные винты, угловые детали, захват монтажный, перегородки;
  • соединяющие элементы, треноги, балки, ватерстоп;
  • сварные муфты, распорки для опалубки и так далее.

Стяжные винты для заливки опалубки

При устройстве монолитных конструкций не обойтись без опалубки. Она придает бетонной заливке нужные габариты и геометрические формы. Чтобы опалубка не разрушалась под давлением раствора, ее стенки необходимо надежно закреплять. Строительные специалисты рекомендуют для этого приобрести стяжные винты.

Описание и характеристики

Шпилька служит для стягивания щитов и обеспечения проектной ширины бетонной заливки. Она представляет собой металлический стержень с крупной резьбой, внешне похожий на толстый арматурный пруток. От его качественных параметров и правильной установки зависит прочность фундамента и целостность всей постройки. Низколегированная сталь обеспечивает устойчивость опалубки при динамических и статических нагрузках.

Диаметр винта является величиной постоянной и составляет 17 мм (по внутренней кромке 15 мм). Шаг резьбы тоже остается неизменным – 10 мм, длина изделий зависит от толщины бетонного монолита и варьируется от 0,5 до 6 м. Масса погонного метра – около 1,4 кг.

Комплектующие для опалубки

Винтовая стяжка – это универсальный крепежный материал, который соединяет параллельные щиты и принимает на себя давление бетонной массы. Благодаря этому монолитная конструкция получается цельной и прочной.

Кроме шпилек в комплект входит несколько деталей:

  • Гайка – барашковые детали имеют специальные выступы и затягиваются без ключа. Гайки шарнирного типа обеспечивают стяжку щитов под углом 10°. На один стержень применяется 2 гайки.
  • Шкворень (анкер торцевой) – разновидность винта с ограничителем на конце, закрепленным перпендикулярно. Используется при сборке опалубки для колонн и торцевых частей стены.
  • Труба ПВХ – одновременно исполняет 2 роли: является распоркой между стенками формы и защитной оболочкой для шпильки. Трубка упрощает демонтаж системы.
  • Фиксаторы – пластиковые насадки в виде конуса (звездочки, треугольника, стульчика и т.д.), расположенные на концах трубок.
  • Шайба ­– плоская стальная деталь квадратной формы с отверстием в центре диаметром 20 мм. Служит для распределения нагрузки и защиты от разрыва.
  • Пробка-заглушка – препятствует попаданию бетона внутрь трубки ПВХ.

Конструкторами предусмотрены приспособления с различными характеристиками, которые обеспечивают целостность сборной формы, не допускают утечек и сокращают расход бетона. В список вспомогательных систем входят:

  • Замок клиновой и удлиненный – обеспечивает плотную стыковку щитов.
  • Подкосы – поддержка для стенок.
  • Кронштейны и смазка – облегчают разъем.

Существуют также специальные пружинные зажимы.

Технологический процесс монолитного строительства в краткой форме выглядит так:

  • Установка опалубки, задающей конфигурацию будущих стен.
  • Монтаж арматурного каркаса между стенками.
  • Заливка бетонного раствора.
  • Демонтаж (после полного застывания фундамента). Если в работе использовалась несъемная конструкция, то ее оставляют нетронутой.

Чтобы во время заливки и схватывания бетона опалубка не деформировалась и не разъехалась в стороны, ее стенки фиксируют при помощи стяжки.

  • Просверлить в щитах отверстия диаметром 22 мм.
  • С одной стороны завести шпильку и надеть на нее комплектующие элементы в таком порядке: фиксатор – отрезок трубки ПВХ – фиксатор. При этом нужно следить, чтобы вершины ограничителей были направлены от панелей в сторону трубки.
  • Вывести стяжной винт через отверстие в параллельном щите.
  • Установить с обеих сторон плоские шайбы, накрутить гайки и закрепить заглушки.

Чтобы скрепить 2 параллельные стенки без перекосов, потребуется не менее 3 шпилек.

Гораздо выгоднее не купить крепеж, а взять в аренду – это позволит существенно сократить сметные расходы. Применяя полный комплект винтовых стяжек (трубки, фиксаторы, заглушки), удается долгое время сохранять шпильки в отличном состоянии без изменения качественных характеристик.

Приспособления для соединения щитов

Чтобы соединить и выровнять по плоскости щиты опалубки, употребляют замки разных типов:

  • замки клиновые из литой стали, чугунные и стальные винтовые замки с рабочим диапазоном до 140 мм;
  • универсальные удлиненные замки, соединяют плоскости под прямым углом, рабочий диапазон до 390 мм.

Стыки между щитами опалубки укрепляют выравнивающими балками длиной от 800 до 4500 мм. Углы крупных панелей, собранных из отдельных щитов, фиксируются угловыми балками. Угловые элементы из алюминия или стали используют для формирования углов опалубки колонн. Как дополнительные комплектующие при необходимости наращивания длины опалубки применяют доборные щиты-компенсаторы длиной 60-200 мм, высотой 300 мм.

Виды замков

Существует несколько видов опалубочных замков. Выбор опалубочного фиксатора зависит от типа опалубки и производимых работ. Завод ПСК производит широкий ассортимент замков для опалубки, каждая партия которых проходит испытание на прочность.

Универсальный замок ПСК-Дельта

Выпрямляющий клиновой замок для опалубки, благодаря поставке напрямую от ), позволяет получить высокое качество по оптимальной цене. Он плотно скрепляет щиты, помогает выровнять их относительно друг друга. Замок PSK-DELTA применяется не только для крупнощитовых опалубочных систем от , но и для конструкций типа ДАК, АСГ, Гамма, НТЦ. Крепеж может использоваться в составе рамных опалубок. Применение замка ПСК-Дельта способствует приданию жесткости конструкции. Его можно использовать для зажима доборных вставок в случае, если бетонная конструкция не кратна размерам щитов.

Литой замок состоит из парного зажима и клина, который вбивается в сквозное отверстие в центре секций. Поверхность его оцинкована. Крепеж легко устанавливается одной рукой. Для снятия достаточно выбить клин.

Замок ПСК-Дельта обеспечивает ровное и плотное соединение любых щитов в системах ПСК или аналогичных. Незаменим для наращивания элементов, добора из бруса до 10 см, применяется на внешних, внутренних, шарнирных углах.

Универсальный замок поставляется в комплекте с крупнощитовой опалубкой ПСК-Дельта, но также может приобретаться отдельно.

Клиновой замок (эксцентриковый)

Позволяет быстро фиксировать и выравнивать опалубочные щиты. Эксцентриковые замки придают конструкции требуемую жесткость и могут использоваться для зажима дополнительных вставок, когда бетонная конструкция не равна площади щитов. Клиновой замок помогает обеспечить плотное, без зазоров, соединение щитов в местах стыков, поэтому поверхность бетона получается ровной и гладкой. Крепеж не подвержен «соскальзыванию» под воздействием динамичных нагрузок, а возможное попадание различных веществ (раствор, краска и т.д.) не оказывает влияния на его работу.

При изготовлении замка клинового от ПСК используется прочный чугун, применяется метод точного литья. Крепеж подходит для формообразующих систем собственного производства ПСК и аналогичных конструкций других производителей.

Универсальный винтовой замок

Состоит из подвижной и неподвижной частей и винта для стягивания с фиксирующей гайкой. Поверхность крепежа оцинкована. Позволяет скреплять щиты и выравнивать их. Крепеж придает жесткость конструкции, используется для зажима дополнительных вставок при несоответствующей размерам щитов бетонной конструкции длиной до 40 см.

Такой замок отлично справляется с задачей пригонки щитов разного типа. Благодаря винтовому механизму он прост и удобен в использовании: его легко устанавливать и демонтировать. Кроме этого замок обладает повышенной износостойкостью, что позволяет использовать его многократно.

Универсальный винтовой замок от производителя ПСК можно использовать в составе опалубок Гамма, НТЦ, АСГ, Дока, ДАК.

Пружинный зажим

Клипса для опалубки, с помощью которой можно плотно фиксировать щиты, не прибегая к установке стяжного винта. Одевается на арматуру, диаметр которой может быть от 6 до 10 мм, и фиксируется специальным ключом. Не смотря на простоту использования, крепеж имеет большой запас прочности – выдерживает нагрузки до 2500 кг. При производстве клипсы используется автоматический метод сварки, который способствует максимально точному соединению основания и остальных частей. Зажим может использоваться с щитовой опалубкой или без нее во время возведения фундамента и иных частей монолитных бетонных конструкций.

Крепеж производства ГК «ПромСтройКонтракт» изготавливается из стали 3 и проходит термическую обработку. Язычок зажима не деформируется, так как закален нитроцементацией. Глубокие вырезы зубьев языка обеспечивают плотное сцепление. На зажим наносится порошковое покрытие AkzoNobel, благодаря которому элемент защищен от коррозии. Толщина основания клипсы от 3 до 4 мм.

Использование пружинного замка позволяет экономить время и средства, так как нет необходимости покупать стяжки и сопутствующие детали в виде труб ПВХ, конусов и устанавливать их. Клипсы просты в установке и демонтаже, могут использоваться многократно. Зажимы от ГК ПСК имеют сертификаты качества и протоколы испытаний.

Комплектующие для опалубки

Технически, сборно-разборная опалубочная система представляет собой набор формообразующих элементов в единой конструкции опалубки. Это и есть комплектующие для опалубки.

Переставная коробчатая металлическая опалубка и комплектующие к ней могут быть задействованы многократно (в течение нескольких производственных циклов), поэтому некоторые ее элементы изнашиваются быстрее других.

Поскольку качество заливки бетона в опалубку напрямую зависит от правильно подобранных комплектующих для опалубки, запасные элементы желательно закупать одновременно и в нужном количестве.

В нашем магазине представлен широкий выбор комплектующих к опалубке различных систем. Все комплектующие для опалубки по выгодной цене!

Разновидности элементов опалубки

Независимо от типа конструкции сборка опалубки выполняется при наличии основных видов комплектующих:

  • опалубочные подкосы: одно- и двухуровневые винтовые, удлиненные элементы – представлены в виде сборки из нескольких соединенных между собой винтовыми муфтами штанг, используются для юстировки опалубочных поверхностей в нужном положении;
  • распоры.

выравнивающая балка (прямая и угловая) – комплектующие щитовой опалубки применяются для выравнивания щитов в горизонтально-вертикальной плоскости, при одностороннем опалубливании, а также для наращивания щитов по высоте, при отсечках и заторцовках стен;
стойки телескопические объемные (облегченные и усиленные), треноги, унивилки – горизонтально-вертикальные поддерживающие элементы, которые служат опорой щитам опалубки;
замки клиновые, универсальные клиновые, удлиненные – специальные элементы комплектующих на опалубку применяются многократно для соединения и направленного выравнивания щитов системы между собой (выбор элементов – по типу опалубки);
захваты монтажные для опалубочных щитов – различной грузоподъемности с цепью и без цепи;

  • фиксаторы арматуры (в ассортименте) – опалубочные зажимы для формирования защитной прослойки между арматурным каркасом и заливаемой поверхностью;
  • крепежные элементы – стяжные винты и шпильки, кронштейны, гайки и шайбы под болты тяг, унивилки и др. элементы крепежа для удержания щитов опалубки в проектном положении.
