Столбчатый фундамент – что это и где применяется

Преимущества и недостатки фундамента на столбах

Если запроектировано и сделано на этапе строительства грамотно, то он спокойно прослужит больше полувека. Он не боится сезонного пучения грунта, лишь бы только поднятие земли не затронуло ростверк. А технология работ настолько просто, что выполнить все вполне можно в одиночку, не привлекая сторонних высокопрофессиональных и дорогостоящих монтажников.

Главный недостаток рассматриваемой разновидности свайно-ленточного фундамента – это возможное разрушение опор при сильных боковых воздействиях. Если на участке сильно подвижные в горизонтальной плоскости грунты, то придется сильно увеличивать диаметр свай, что скажется на цене строительства. Либо вообще потребуется подбирать иной тип фундамента для сооружаемого дома.

Минусы — боковые нагрузки

Как сделать декоративные столбы для забора из бетона своими руками

Забор, окружающий дом или дачу, обеспечивает безопасность, но и придаёт ему определённую привлекательность

Поэтому важно выбрать соответствующий материал для его установки. В этой статье речь будет идти об опорах для забора

Лучшим вариантом для этого являются бетонные столбы, которые придают забору устойчивость и прочность, сочетаются с различными материалами.

Существуют два традиционных варианта бетонных столбов для забора: заводской и самодельный. Разница между ними есть. Качество заводского изделия выше кустарного, хотя это не факт. Но то, что промышленный вариант дороже – это однозначно. Изготовить бетонные столбы различной конфигурации в домашних условиях возможно, а если купить или арендовать вибростол, то задача упрощается в несколько раз.

Ошибки при устройстве столбчатого фундамента

Для столбчатого основания очень плохо то, что его проседание ведется неравномерно, что может возникнуть из-за неправильно выбранной глубины заложения, при устройстве на разной глубине выполнялись амортизационные подушки, проект дома составлен с тем, что на разные участки стен действуют различные по степени нагрузки. Чтобы исключить ошибки строительства, нужно:

• применять материалы только высокого качества, не допускать замены на аналоги с заниженными техническими показателями;
• если в будущем планируется надстройка второго этажа или мансарды, то при расчете мощности фундамента, это нужно обязательно учитывать;
• перед составлением проекта и строительством нужно тщательно проанализировать свойства грунта.

В заключение следует сказать, что возведение столбового основания своими руками не является задачей с непомерными трудностями, каждый умелый хозяин справится с этим делом, сэкономив при этом средства на приглашение специализированных рабочих.

Мелкозаглублённый фундамент

На более сложный грунт, подверженный пучению, можно устанавливать Мелкозаглублённый фундамент. Он подходит даже для скальных или песчаных площадок. Его делают из асбестовых, пластиков или металлических труб. Материал значительной роли не играет, потому что основная нагрузка будет приходиться на железобетонный столб.

Диаметр труб нужно подбирать с учётом нагрузок. Для небольших беседок и террас можно использовать трубы с сечением в 100 мм, а для более тяжёлых построек лучше брать диаметр 250-300 мм.

Схема мелкозаглублённого фундамента Источник atlantmasters.ru

Изготовление мелкозаглублённого фундамента более сложное:

1. Подготовительные работы, разметка. Снятие верхнего слоя почвы и её выравнивание.
2. Бурение отверстий.
3. Создание песчаной подушки.
4. Гидроизоляция.
5. Установка труб в вырытые котлованы.
6. Армирование: рифлёная арматура устанавливается вертикально и связывается между собой небольшими прутьями.
7. Заливка бетона. Схема того, как залить столбы под фундамент своими руками: сначала бетон заливают наполовину. Трубу поднимают на 30-40 см. вверх, создавая подошву, которая будет противостоять пучению. Затем труба бетонируется до конца.

Такая технология обеспечивает большую прочность, хотя сложнее и дороже в установке.

Незаглубленный столбчатый фундамент из бетонных блоков

Для возведения небольших и сравнительно легких строений из древесины оптимальным вариантом является блочное столбчатое основание. Также идеально подойдет такой фундамент для каркасного дома. При этом все работы без особого труда можно сделать самому.

Монтаж основания из блоков 20х20х40 выполняется следующим образом:

1. Строительная площадка очищается от мусора, дерна, насаждений, имеющихся построек, затем снимается верхний плодородный слой почвы. Иногда производится песчаная засыпка участка или укладывается геотекстиль, чтобы предотвратить появление растительности в дальнейшем.
2. Производится разметка территории и определяются места под установку опор. По внутренней и наружной сторонам будущего фундамента на столбах натягиваются шнуры. Привязывая их к вставленным в грунт колышкам, следует с помощью нивелира или строительного уровня контролировать, чтобы весь контур находился в одной горизонтальной плоскости. Именно до этого уровня будет подниматься каждая опора. Столбы устанавливаются как по углам будущего строения, так и через каждые 1 – 2 метра по периметру. Следует учитывать и обязательное наличие опор под перекрытиями пола, а также в местах пересечения стен.
3. Бурятся или выкапываются ямы под установку столбов. Глубина лунок определяется в зависимости от ряда параметров, основными из которых являются вес здания и тип почвы. Если грунт устойчив, то глубина заложения фундамента должна быть около 50 см. При этом стоит учитывать, что любая опора монтируется на песчано-гравийную подушку высотой не менее 30 см, которая проливается водой и тщательно утрамбовывается. Перед установкой столбов на песок застилается рулонная гидроизоляция, например, рубероид.
4. Подготавливается цементный раствор густой консистенции. При использовании марки М400 на 1 часть цемента необходимо примерно 3 части песка.
5. Производится установка опор фундамента. При возведении столбов из блоков 20х20х40 см выполняется кладка, состоящая как минимум из двух рядов. Таким образом, на одну опору требуется минимум 4 блока – не менее двух на каждый ряд. Слой раствора для перевязки уровней должен составлять около 10 мм. Чтобы предотвратить возможные перекосы, желательно по контуру предыдущего ряда подкладывать обрезки арматуры или соответствующей толщины рейки, которые в дальнейшем можно будет убрать.
6. Когда раствор полностью затвердеет, выполняется гидроизоляция: бетонные опоры, в соответствии с технологией, огрунтовываются при помощи специального праймера, затем покрываются битумной мастикой.
7. На заключительном этапе на верхнюю поверхность опор, которая будет непосредственно контактировать со стенами будущего строения, укладывают рулонную гидроизоляцию. Рубероид, толь или стеклоизол приклеиваются непосредственно на слой мастики.

Вариации основания из столбов

Каким будет столбчатый фундамент, решают, опираясь на количество финансов и умения самостоятельно заниматься строительством.

Блочные опоры

Столбчатый фундамент может быть составлен из бетонных или железобетонных блоков, изготавливаемых отдельно и монтируемых непосредственно при обустройстве опорной конструкции для постройки.

Каждый столб конструкции можно собрать из отдельных блоков — очень надёжного материала

В ГОСТ указано, что блоки, которые пойдут на сооружение фундамента, необходимо производить из бетона марки не ниже М-100. Что касается размера блоков, то частные застройщики привыкли брать сырьё с параметрами 20*20*40 см и весом 32 кг. Относительно лёгкими считаются фундаментные блоки из керамзитобетона — материала, который устойчив к термическому воздействию.

Чаще всего для самостоятельного сооружения столбчатого фундамента берут лёгкие небольшие блоки, поскольку из крупного сырья построить опоры получится только с применением техники

Лучшая глубина закрепления столба из блоков в земле — от 50 см до 1 метра. Если же тип грунта и вес постройки диктуют иные требования, то разумнее сооружать не блочный фундамент, а основание из асбестоцементных труб, наполненных бетоном. Закладывать блоки на глубину более 1 метра слишком трудно.

Кирпичные столбы

Надумав сооружать столбчатый фундамент из кирпича, необходимо закупать только красное полнотелое керамическое строительное сырьё. Этот материал отвечает всем необходимым требованиям: он водонепроницаем, необыкновенно прочен и морозостоек.

Для сооружения фундамента принято использовать красный полнотелый керамический кирпич, ведь он наиболее прочен

Из кирпичей можно сооружать как малозаглубленный, так и заглублённый столбчатый фундамент. Глубина первого варианта основания колеблется между 40 и 70 см. А заглублённый фундамент всегда устанавливается ниже уровня промерзания грунта на 30–50 см.

Чтобы сделать основание надёжным, кирпичные опоры столбчатого фундамента требуется создавать в 2 кирпича

Главные столбы фундаментат (опоры, стоящие в углах внешних стен и в местах пересечения внутренних перегородок) принято изготавливать в 2 или 2,5 кирпича. В остальных случаях столбы разрешается выполнять в полтора кирпича и расставлять на расстоянии полутора или двух метров друг от друга.

«Ножки» из дерева

Основание из деревянных «ножек» – самый экономичный вариант. Брёвна, подходящие для фундамента, несложно срубить и обработать своими силами.

Деревянные столбы предназначены только для самых лёгких временных построек, так как под чрезмерным давлением они могу сломаться

Лучшее сырьё для создания деревянных опор — это древесина сосны, дуба или лиственницы. «Стержни» вырезают из комлевой части бревна с диаметром от 2 до 40 см. Ставя в ямы, столбы из древесины закрепляют по бокам кирпичами, камнями или утрамбованной насыпью щебня.

Иногда деревянные опоры фиксируют на месте бетонным раствором. При этом столбы погружают в жидкий бетон на 10 см. Другим хорошим фиксатором для опор из древесины может выступать крестовина, сделанная из двух пластин длиной 0, 8 метра, скомпонованных в положении крест-накрест.

Для надёжного закрепления столба в грунте используют крестовину и укосины

Деревянные опоры полагается особым образом защищать от гниения. Сначала их покрывают глиной так, чтобы образовался слой толщиной 1 см, затем обжигают раскалёнными углями. Последнюю задачу выполняют неспешно, следя за тем, чтобы обуглилось буквально 1, 5 см древесины. Обожжённые столбы обрабатывают подогретым битумом или гудроном и сушат.

Под наружные стены деревянные опоры погружают в землю на глубину от 70 до 120 см. А столбы для поддержки перегородок внутри дома ставят на глубину в 50 см.

Основные столбы деревянного фундамента полагается погружать на глубину в 70–120 см

Монолит

Здания в 2 или 3 этажа предпочтительнее сооружать на столбчатом монолитном основании. Такой фундамент не просядет даже под значительным давлением.

Монолитный фундамент считается самой популярной конструкцией по сравнению с другими столбчатыми основаниями

Монолитное основание из столбов создаётся из бетона, усиленного металлическими прутьями и залитого в специальные формы — трубы или опалубки. Данный фундамент получается необыкновенно долговечным, так как полностью лишён швов.

Планировка

Кирпичные столбики выдерживают вертикальную нагрузку от веса одноэтажного дома любой конструкции. В расчёт планировки принимают следующее:

1. Для фундамента из кирпичных столбиков применяют опоры сечением 380х380 мм.
2. Столбы размещают по углам здания, в местах пересечения несущих стен и перегородок.
3. В особых случаях по внешним углам дома возводят более массивные столбы из рядов кладки в 2 кирпича сечением 630х630 мм либо прямоугольного сечения 380х520 мм.
4. По линии несущих стен опоры размещают с шагом не более 2 м.
5. Если нагрузка от веса здания превышает нормативные значения, внутрь столбов устанавливают металлические трубы.

Когда нельзя использовать столбчатые фундаменты

Если строительство дома ведется в условиях слабых и подвижных почв, так как сопротивляемость столбов опрокидыванию низкая. В таком случае для устойчивости делают железобетонный ростверк, который увеличивает стоимость основания, поэтому удобнее устроить обыкновенный ленточный фундамент.

Нельзя устраивать столбчатое основание при большой эксплуатационной нагрузке постройки и ее конструктивно тяжелого веса, а также если строительство осуществляется на слабых почвах, просадочных грунтах (торф, глина, влажные земли).

Устройство ленточного фундамента приводит к тому, что цоколь здания образуется сам по себе, а при столбчатом требуется строительство забирочной стенки, без нее ставить столбчатые опоры не рекомендуется. Делать столбы нельзя, если на строительном участке существует перепад высот более двух метров.

Материалы для строительства столбчатого фундамента

Классическим материалом для возведения столбчатого основания является бетон, армированный рифленой арматурой. Однако в зависимости от назначения, материала возведения и других характеристик строения опорно-столбчатый фундамент может быть выполнен из бетонных блоков, кирпича, бутового камня. Гораздо реже, как правило, для малых, не создающих больших нагрузок, построек применяются бревна.

Фундамент из бревен

Основание из деревянных столбов обычно сооружается под беседки, навесы, времянки и прочие хозяйственные строения. Широким спросом не пользуется из-за небольшого срока службы и малой несущей способности.

Рисунок 3. Варианты устройства столбчатого основания из бруса (сверху) и бревен (снизу)

Для устройства применяются брус или бревна диаметром 150-200 мм. Перед использованием их нужно качественно обработать антисептической пропиткой и защитить гидроизоляционным материалом – например, часто используется гудрон, отличающийся низкой ценой и довольно неплохим качеством.

Опоры из кирпича и бетонных блоков

Кирпичные столбы – более распространенный способ сооружения столбчатого фундамента. На таких основаниях строят даже каркасные дома. Но опять-таки следует учитывать, что срок службы такой конструкции будет небольшим. Для этих целей подходит исключительно полнотелый керамический и силикатный кирпич, характеризующийся не высоким влагопоглощением (по ГОСТ более 6%, а верхний предел не ограничен, поэтому нужно выбирать конкретный кирпич отталкиваясь от фактических значений водопоглощения).

Фото 4. Опорные столбы из красного кирпича

Также для кладки столбов часто используют бетонные блоки размерами 400х200х200мм – их нужно на порядок меньше. Так, при выкладке опоры из кирпича надо, его площадь формируется из 4 кирпичей, то блоков необходимо всего 2 (плюс к этому высота будет гораздо больше). Глубина заложения столбов обычно принимается в пределах 500-700 мм.

Фото 5. Опорные столбы из блоков

Перед кладкой опор выполняется устройство песчано-гравийной подушки толщиной 200-300 мм с тщательным утрамбовыванием каждого слоя. Сверху подушку нужно полить цементным молочком.

После выкладки столбов строительные работы можно продолжать по истечении 2-3 недель, которые нужны для набора раствором достаточной прочности.

Монолитные железобетонные и трубные столбчатые фундаменты

Столбчатое основание в виде железобетонных опор обладает большей несущей способностью и надежностью, что достигается за счет монолитной конструкции и армирования. Для его устройства подготавливаются канавы определенного размера, в которых делается песчаная подушка и устанавливается армирующий каркас из рифленой арматуры. Выше уровня земли делается опалубка из обрезной доски или фанеры. Финишный этап – заливка бетоном.

Фото 6. Железобетонные опоры столбчатого фундамента

Нередко используются асбестоцементные или металлические трубы, которые выступают в качестве несъемной опалубки. Для них тоже подготавливаются скважины соответствующих размеров, а внутрь устанавливается армирующий каркас из арматуры.

Фото 7. Столбчатое основание с использованием асбестоцементных труб

В некоторых ситуациях целесообразно выполнение подошвы или так называемой «пяты» – специального расширения в нижней части опоры. Такой вариант идеально подходит при строительстве фундаментов на сложных грунтах и под здания с внушительным весом.

Фото 8. Бетонные опорные столбы основание с подошвой в нижней части

ШАГ 2.

Основные сведения о грунтах основания СП 22.13330.2011 (СНиП 2.02.01-83)

Прочностные характеристики грунта (данные испытаний)

Прочностные характеристики грунта (табличные значения Ro)

Нахождение сопротивление грунта основания Ro (приложение В СП 22.13330.2011)

Тип грунта основания Песок крупныйПесок средней крупностиПесок мелкий: маловлажныйПесок мелкий: влажный и насыщенные водойПесок пылеватый: маловлажныйПесок пылеватый: влажныйПесок пылеватый: насыщенный водойСупесьСуглинокГлина

Коэффициент пористости 0,50,71,0
Показатель текучести грунта [I_L] I_L=0I_L=1

Поэтапная инструкция

1. Перед тем как сделать столбчатый фундамент с ростверком, необходимо подготовить площадку на месте его устройства, для чего с намеченной территории убирают всю растительность и снимают дерн (25-30 см и 45-50 см для глинистой почвы). Затем все углубления и неровности засыпают песком и гравием.
2. После укладки песчано-гравийной подушки размечают размеры, по которым будет заливаться опорно столбчатый фундамент своими руками. На данном этапе понадобятся колышки и шнур. С их помощью необходимо строго по схеме отметить расстояние между будущими столбами (не более 2 м). Главное правило этого шага – точность, и соблюдать его нужно неукоснительно.
3. Чтобы столбчатый фундамент из блоков надежно закрепился в грунте, нужно выкопать ямы для свай. В зависимости от типа грунта и основного материала, глубина может варьироваться в пределах от 30 см и больше относительно пределов залегания основы (зазор для подушки из песка и гравия). Глубокие скважины (от 1 м) рекомендуется укреплять специальными деревянными опорами.

Далее пошаговая инструкция, по которой устанавливается мелкозаглубленный опорно столбчатый фундамент, будет отличаться в зависимости от того, какие конструктивные особенности необходимо внедрить, а также от материала опорных столбов.

Ростверком называют конструкцию, которая устраивается по поверхности столбов и соединяет их верхние части между собой. Также она служит основанием для несущих стен постройки.

Монолитный столбчатый фундамент

Железобетонный столбчатый фундамент с ростверком является наиболее популярным у застройщиков, ведь он надежен и крепок. Здесь ямы для опор должны превосходить по ширине аналогичные параметры колонн (разница между ними будет не менее 15 см). В эти углубления необходимо установить деревянную опалубку, которая обязательно укрепляется арматурой и бетонируется. После застывания раствора столбы соединяются ростверком — железобетонным, металлическим или деревянным. Этот метод имеет свои минусы, так как технология его изготовления достаточно трудоемкая.

Сборный столбчатый фундамент

Мелкозаглубленный столбчатый фундамент из блоков (20х20х40 см) имеет свои плюсы, но есть у него и минусы. К достоинствам таких конструкций можно отнести доступность и простоту монтажа, а к недостаткам – меньшую прочность в сравнении с предыдущим вариантом, из-за чего его категорически не рекомендуют мастерить на подвижных грунтах. Их технология монтажа выглядит так:

• ширина углублений равна 40 см;
• в ямы слоями засыпается гравий и песок;
• устанавливаются 4 блока (один на другой), скрепленные между собой цементной массой.

Ростверковый столбчатый фундамент из блоков может устанавливаться на железобетонную плиту, служащую дополнительной опорой. Преимущество такого решения заключается в том, что оно предотвращает проседание грунта.

Кирпичный столбчатый фундамент

Кирпичный опорно-столбчатый фундамент, как можно понять из названия, собирается из кирпича и армируется металлической сеткой. Такие конструкции обязательно снабжаются рубероидной или битумной гидроизоляцией. Основа из асбестовых труб подразумевает устройство несъемной опалубки. По такому же принципу собирается мелкозаглубленный фундамент из стальных труб или винтовых свай.

Столбчатые основания собираются по следующей схеме:

1. В грунте бурятся скважины, по диаметру на 5 см больше самих свай. Если планируется строительство легковесного дома, можно ограничиться опорами диаметром 20 см. Перед вертикальной установкой столбов дно скважин нужно плотно утрамбовать, а сами столбы уплотняются песком и землей.
2. На треть глубины свай заливают бетон, затем их приподнимают для того, чтобы раствор равномерно устелил дно и придал опоре дополнительной крепости.
3. Внутрь всех труб помещают армированный каркас с тем условием, чтобы прутья выглядывали из ямы на 20 см. Остаток раствора укладывается слоями до нулевой отметки, при этом правильно будет подвергать основание периодической вибропрессовке.

Ростверковый фундамент из труб не рекомендуется надолго оставлять ненагруженным, иначе почва может вытолкать сваи и их заглубление будет неравномерным. Между установкой опор и дальнейшим строительством должно пройти не более 3 суток с момента затвердевания раствора.

Деревянный мелкозаглубленный столбчатый фундамент собирается из брусьев, предварительно обработанных антисептическими средствами. Диаметр опор должен составлять не менее 20 см, иначе дом накренится и быстро разрушится. Выбирать древесину стоит между дубом и хвойными породами. В данном случае глубина заглубления будет не меньше полуметра.

Деревянный столбчатый фундамент

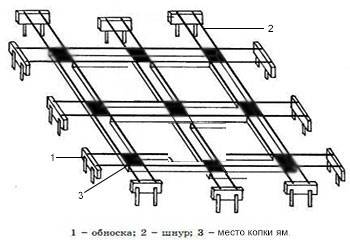

Разметка участка

Первый этап подготовительных работ – разметка участка. Этим этапом ни в коем случае нельзя пренебрегать – без него устройство столбчатого фундамента своими руками просто нельзя выполнить достаточно качественно.

На участке определяется расположение будущего строения. Сделать это, имея готовый проект и рулетку, довольно легко. В первую очередь размечаются углы здания – они обозначаются колышками. Между ними натягивается прочная бечевка. По ходу этой бечевки и устанавливаются дополнительные колышки, показывающие места расположения центров будущих столбов.

Количество и размер столбов зависит от нескольких факторов – несущая способность грунта и вес строения. Второе можно посчитать самостоятельно, зная толщину стен, их площадь, а также основной строительный материал. Не забывайте про временные нагрузки (от снега, людей, мебели). Первый же показатель можно узнать в строительных компаниях, работающих в данной области. Вычислив общий вес постройки, и зная несущую способность грунта, можно легко рассчитать оптимальную площадь опоры. Проведя нехитрый расчет, вы определите сечение и количество столбов.

Рекомендуем к изучению пошаговую инструкцию, по выполнению разметки фундамента своими руками.
