Устройство стенок из фбс – особенности возведения

Материалы и инструменты для возведения

Застройщик, который принял решения возводить подпорную стену на своем приусадебном участке с высотой не более 1.5 м, до начала работ должен подготовить оборудование, инструменты, оснастку и строительные материалы:

  1. Блоки согласно проектной документации.

  2. Доборные блоки разных размеров.
  3. Кладочные компоненты для смеси: цемент и песок.
  4. Материал для армирования: армосетка и арматура.
  5. Геотекстиль, рубероид для гидроизоляции.
  6. Гравий и песок для выполнения фундаментной подушки.
  7. Бетономешалка ручная или электрическая.
  8. Емкости для переноса укладочного раствора.
  9. Измерительные инструменты: уголок, рулетка, стройуровень и отвесы с разметочными шнурами.
  10. Лопаты.
  11. Трамбовка.
  12. Мастерок.
  13. Стропы для тяжелых блоков, если они будут подниматься грузоподъемными механизмами.

Разработка котлована.

1. Случайные переборы грунта при разработке котлована или траншеи в отдельных местах должны быть заполнены тем же грунтом, доведенным до естественной плотности. 2. Для того что бы грунт основания не размывало, размягчая и снижая его несущую способность, до устройства фундаментов должны быть выполнены работы по отводу поверхностных и подземных вод от котлована (открытый водоотлив или дренаж, водопонижение и др.). 3. Перерыв между окончанием разработки котлована и устройством фундамента, как правило, не допускается. При вынужденных перерывах должны быть приняты меры к сохранению природных свойств грунта основания.

Виды

Фундаментный железобетонный блок бывает различной формы, размеров, формируется на нескольких типах бетонов. Широко используются изделия прямоугольной формы, в том числе с пазами в торцах, в виде трапеций, призм. Габариты прямоугольных камней варьируются в значительных пределах, формируя типоразмерный ряд. Они также могут быть полнотелые и пустотелые, сочленяемые — колонна – стакан, фундаментными плитами — блок-подушка. Пустотная продукция из-за незначительной прочности применяется для создания фундаментов легких (деревянных, каркасных) построек.

В зависимости от длины

Блок железобетонный может выпускаться длиной от 20 до 240 см. Также стандартизованы высота и ширина продукции. Стандартом допускаются отклонения значений в обе стороны по длине на 1,3 см, по высоте и ширине на 0,8 см.

Короткие

Монтаж оснований построек своими руками обеспечивается камнем небольших длины и веса. Короткие единицы выпускаются шириной 200 мм, длиной 200 мм и высотой 400 мм, масса — 31,7 кг. Короткие фбс имеют длину 88 см. Их высота — 580 мм, а ширина имеет типоразмерный ряд от 300 до 600 мм с шагом увеличения 10 см.

Средние

Железобетонный камень может иметь увеличенные габариты по длине — 1180 мм. Высота в двух позициях — 580 и 280 мм, толщина 600, 500 и 400 мм.

Длинные

Наиболее крупная продукция фбс в длину 2380 мм, высоту 580 мм, а ширина составляет от 300 до 600 мм с шагом увеличения толщины 10 см.

По типу бетона

В основу продукции кладутся композиции бетонных растворов тяжелого, легкого составов и керамзитобетона, каждый из которых имеет определенную сферу применения.

Из тяжелого бетона

Используются марки М250, М300, М400, обеспечивающие плотность материала 2400 кг/м3. Единица продукции имеет вес от 0,3 тонны и больше. Показатели ее теплопроводности завышены, однако значения морозоустойчивости составляют более 50 циклов. Замена наполнителя с известкового щебня на гранитный позволяет применять блок в кислых грунтах.

Из легкого

Задействуются бетонные смеси марок В100, В150, которые при использовании в качестве вяжущего вещества извести в них обеспечивают плотность бетона не ниже 1800 кг/м3. Единица продукции имеет вес от 0,3 до 1,63 т. Сфера применения ограничена сухими грунтами.

Керамзитобетонные

Основной наполнитель бетонного раствора — керамзит, обладающий высокими теплоизоляционными показателями. Однако материал быстро напитывается водой, поэтому требует тщательной гидроизоляции в грунте или глубокого залегания природных вод. Плотность вещества в камне должна быть не меньше 1800 кг/м3. Масса единицы продукции от 260 кг до 1,5 т. Подходит для монтирования на него легких конструкций (баня, гараж и пр.).

Пошаговая инструкция по строительству своими руками

Технология строительства подпорных стен имеет большое сходство с устройством ленточных фундаментов и состоит из нескольких этапов

  1. На первом этапе производится разметка планируемого сооружения. Чтобы не мешать выемке лишнего грунта для разметочных работ применяют обноску из досок. На ней закрепляют саморезы и натягивают между ними веревку или шнур.
  2. Следующий этап – земляные работы. Срезают лишний грунт с боковой поверхности земли и выкапывают траншею для заглубления нижней части стены и песчаной подушки.
  3. Подготовленное земляное основание тщательно зачищают и выравнивают. Дно траншеи послойно засыпают песком или сухой гравийно-песчаной смесью толщиной 150 -200 мм, проливают водой и уплотняют ручной трамбовкой или вибрационной плитой. Горизонтальность основания проверяется строительным уровнем. В случае необходимости поверх песчаной подушки заливается бетонная подготовка толщиной 100 мм.
  4. Монтаж блочных камней выполняют с учетом обязательной перевязки между рядами.
  5. Каждый горизонтальный ряд по всей длине армируется стальными или композитными стержнями диаметром 6-8 мм.

Создание дренажной системы

После засыпания и уплотнения грунта обязательно монтируют дренажную систему для отвода грунтовых вод, которые будут стекаться к стене. Для этого по всей длине на середине высоты укладывается специальная труба.

Вид дренажной системы в разрезе

Трубы для водоотвода чаще всего используют из ПВХ. Монтируют их на этапе укладки блоков и во время гидроизоляции тоже покрывают на 5 см изолирующим слоем. Трубы находятся под наклоном в 20°.

При соблюдении всех норм и правил возведения опорная стена из ФБС – реальный и удобный способ выровнять территорию. Благодаря стойкости бетона, такая стена прослужит долгие годы, не требуя ремонта.

Вопрос по поводу подпорной стенки.

Высотa не более метра, возможно 80-90 см.

Материал железобетон или бутобетон (предпочтительнее так как менее затратно).

УГВ в нижней части терассы ± 80 см.

Про дренаж стены пока не говорим.

Читал много статей на данную тему, мнения разнятся, я так и не решился на самостоятельное возведение, поэтому и обращаюсь к вам.

Интересует все, от А до Я.

Насколько зарываться в землю, подсыпка, размеры слоев, нужна ли арматура или можно обойтись, технология заливки бутобетона минимально допустимая ширина стены и т.д.

Заранее благодарен за внимание!

Ниже план где стенка обозначенна красной линией.

участок — намывной речной песок — давний — намыт 10 лет назад — плотный — но есть желание расширить участок (и попутно) капитально укрепить берег от размыва и сползания в овраг …

возникла мысль — снять 50 см грунта/ила в овраге — сделать какое нить основание … утопить 1 ряд блоков и 2 блока вверх … у же от верха блоков гнать уклон в сторону участка …

цели прогнать вертикальную стену полноценную нет — есть цель защитить и опереть нижнюю часть уклона …

имеет право на жизнь такая схема ? … есть ли там подводные камни ?

какой градус уклона мне заложить от верхней части блоков к участку …

поверхность уклона в принципе планирую уложить чем нибудь наподобие матов /габионов с камнями …

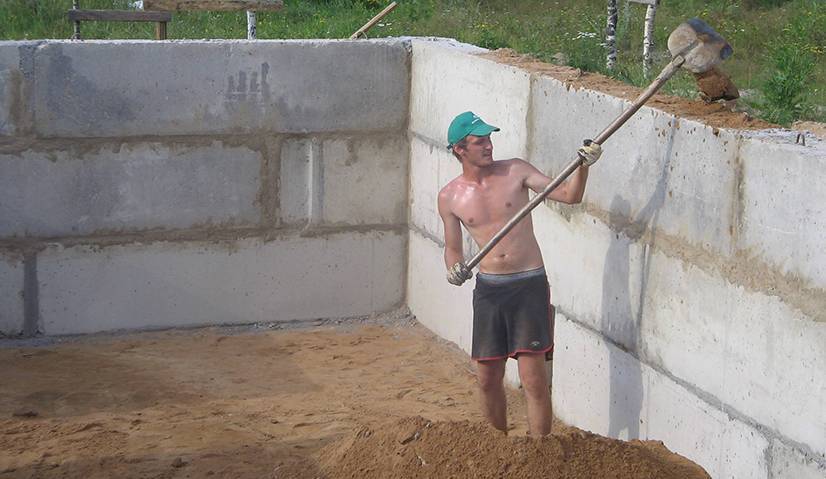

Монтажные работы

После того как проведены расчёты и подготовка строительной площадки, начинают возводить основание для подпорной стенки из ФБС. Используют или заливной армированный фундамент, или готовую монолитную плиту. Сначала насыпают слой песка и утрамбовывают его, после аналогичные действия стоит провести со слоем щебёнки. Сверху прокладывают геотекстиль и заливают подбетонку. Если планируется заливной фундамент, то в подготовку монтируются связующие штыри, а готовую конструкцию оставляют на 4-5 дней, после чего приступают к изоляции.

Гидроизоляцию проводят рулонным или напыляемым способом. В первом случае понадобится газовая горелка для прикрепления рулонной изоляции. Во втором случае требуется специальное устройство, распыляющее жидкую резину. Изолировать обмазочным методом долго и трудно, а качество заметно ниже. Для долговечности фундамента проводится теплоизоляция экструдированным пенополистиролом, который способен выдержать вес будущего сооружения.

Когда проведены изолирующие работы, приступают к заливке или укладке готовой заводской плиты.

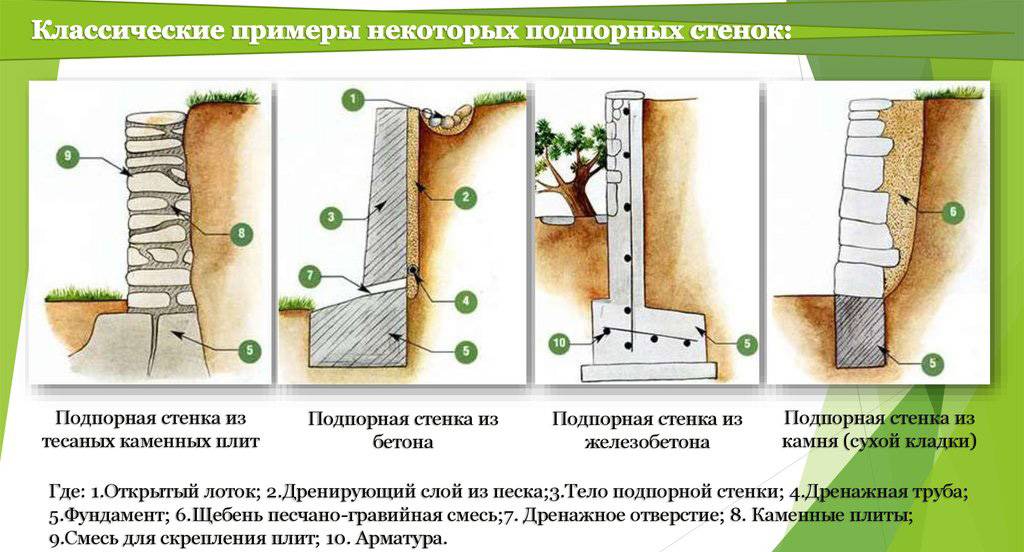

Схема подпорной стены

После того как фундамент готов, начинают укладывать первый ряд блоков, который будет находиться ниже уровня грунта. Если возводимая стенка высокая, то подземных рядов может быть 2-2,5

Важно правильно рассчитать, в какой день начнётся закладка стены, чтобы строительная техника и рабочие не простаивали, это убережёт от лишних затрат на аренду и оплату труда. Каждый ряд надо вязать горизонтально арматурой с диаметром 2 см

Когда ряд готов, начинают следующий, и так пока стена не будет возвышаться на 1 ряд над предполагаемым уровнем верхнего грунта.

Если стена высокая, а давление планируется большое, чтобы избежать разрушений, надо построить подпорную стену треугольной формы. Ширина нижней части стены выше, чем верхняя, и выступает в сторону, где будет подпираться грунт. Благодаря такой конструкции давление распределяется на большую площадь основания, что уменьшает нагрузку на отдельные блоки. Готовую стену покрывают гидроизоляцией вместе с фундаментной плитой и засыпают до половины.

Гидроизоляция и отделка стены

После завершения возведения стену и основание гидроизолируют для большей прочности. В холодных регионах иногда используется утепление стены, но оно не эффективно, если проводится только с одной стороны. Чтобы провести изоляцию, швы между блоками штукатурят для создания ровной поверхности и исключения возможности разрывов, в которые проникнет влага.

Технические характеристики

Основные технические характеристики материала:

  • вес;
  • размер;
  • марка.

Рассмотрим их подробнее.

Вес

Элементы, выполненные из тяжелого бетона, могут иметь вес 300-2000 кг. Погрузка и разгрузка таких изделий выполняется при помощи специальной техники. Кроме этого, их установка тоже не может производиться вручную.

Размер

Возведение защитного строения может выполняться из ФБС. Для снижения расходов на строительство рекомендуется приобретать стандартные размеры изделий.

Сплошные изделия могут иметь следующие размеры:

  1. Ширина – 30, 40, 50 и 60 см.
  2. Длина – 880, 1180, 2380 см.
  3. Высота 28 и 58 см.

Марка

Для примера рассмотрим маркировку ФБС 24-4-6 Т:

  • ФБС обозначает фундаментный блок сплошной;
  • 24-4-6 обозначают размер железобетонного изделия. Длина изделия составляет 2380 мм, ширина – 400 мм, а высота – 580 мм;
  • Последняя буква маркировки обозначает вид бетона, из которого выполнен элемент. Т – тяжелый бетон, вес которого составляет 2400 кг/м3.

Возможные сложности и ошибки

При возведении подпорных стен не должно быть мелочей, особенно в районах со слабыми грунтами и высоким углом уклона.

Если застройщик допустил ошибки при выполнении обязательных этапов строительства защитной конструкции, может возникнуть плачевная ситуация, когда сползающий грунт снесет не только защиту, но и принесет ущерб домовладению и подсобным помещениям, расположенных рядом на участке. Придется такую стену разбирать и возводить новую.

В ходе строительства подпорной стены чаще всего застройщики допускают следующие ошибки:

  1. Неправильно выполнен расчет конструкции из ФБС, фундамент не может выдержать вес конструкции и давление удерживаемой земли.
  2. Отсутствие или неправильный монтаж дренажной системы, постоянное подтопление подпорной стены.
  3. При строительстве не был установлен гидрозащитный слой между фундаментом и первым рядом блоков.
  4. Не выполнен гидроизоляционный слой на пористых блоках.
  5. Неправильное выполнение заглубления котлована.
  6. Неравномерное и неудовлетворительно подготовленное основание под фундамент.

Столбчатый заглублённый и незаглубленный фундамент из блоков

Самый простой столбчатый фундамент, независимо от заглубления, проще всего сложить из блоков.

Этот фундамент делается из блоков (стеновых бетонных, керамзитовых, пенобетонных) или кирпича. Мы рассмотрим незаглублённый фундамент, который устанавливается прямо на грунт; мало- и заглублённый отличаются лишь тем, что разное количество блоков укладывается на раствор в шурф конического сечения на песчано-щебёночную подушку, а глубокий шурф затем засыпается вырытой перед этим землёй.

Столбчатый фундамент (чертёж в двух позициях, мало- и заглублённая) показывает принципы его постройки

Требуемые инструменты

Для сооружения фундамента понадобятся:

  • строительный миксер для замешивания бетона (либо корыто для замешивания вручную);
  • лопата штыковая;
  • лопата совковая;
  • ручная тачка;
  • трамбовка (ручная или вибро-);
  • молоток резиновый;
  • гидроуровень (или лазерный нивелир);
  • рулетка.

Пошаговое создание столбчатого фундамента

  1. Выбираем место для строительства.
  2. Готовим площадку: косим траву, корчуем деревья, выравниваем горизонталь.Первым делом поверхность почвы очищается от мусора, удаляются деревья, кустарники и их корневая система
  3. Размечаем с помощью бечёвки и кольев площадку (на полметра с каждой стороны больше фундамента) и места, где будут стоять «столбы». Столбов понадобится столько, чтобы они находились максимум в полутора метрах друг от друга. Тогда постройка будет прочной.Устройство фундамента начинается с разметки
  4. Углубляем в границах площадки землю на 0,3 метра (можно сделать это только в местах расположения столбов, тогда и щебня понадобится меньше).
  5. Засыпаем туда щебень, заливаем его водой, утрамбовываем.
  6. Укладываем на щебень по два или четыре (в первом случае — один над другим, во втором — слои в перпендикулярной ориентации) блока на самостоятельно приготовленный (цемент М400, песок и щебень в соотношении соответственно 1, 2 и 5 частей) раствор. Даём раствору застыть. Тот же принцип — для кирпичей, только их уйдёт больше. Покупать готовый бетон не стоит, так как расход маленький.Укладываем в шурф на щебень по четыре (в перпендикулярной ориентации) блока
  7. Верх столбов для гидроизоляции промазываем расплавленным битумом и кладём куски рубероида.
  8. Сооружаем ростверк из деревянного бруса.
  9. Соединяем его дощатыми рёбрами жёсткости.Ростверк должен находиться на расстоянии более 10 см от уровня грунта

Отличия от столбчатого

Фундамент столбчатого типа необходимо сооружать в местах, где планируются углы дома, пересечения стен и в остальных точках, в которых будет создаваться более высокая нагрузка.

Он имеет практически такие же особенности и преимущества, как и столбчатый блочный.

Кроме того, следует отметить, что столбчатое основание более надежное в эксплуатации по сравнению с блочным столбчатым. Это обуславливается тем, что столб, залитый бетоном, гораздо устойчивее, чем столб, который был собран из отдельных блоков. Возводить столбчатый фундамент можно как для маленьких домов, так и для двухэтажных зданий. При этом не требуется его гидроизоляция. Стоимость последнего гораздо выше по сравнению с блочным столбчатым сооружением.

Как сделать фундамент из бетонных блоков

Выбор технологии обустройства фундаментного основания зависит от характеристик постройки, нагрузок на подземную часть, особенностей грунта и других факторов. Универсальный вариант – ленточный фундамент из готовых панелей, к нему прибегают при строительстве частных домов, многоэтажных построек, зданий различного назначения. В частном домостроительстве блоки стандарта ФБС-4 (200х200х400 мм) также применяются для создания оснований столбчатого типа.

Ленточный фундамент из бетонных блоков устраивают в виде замкнутого контура. Высота и ширина ленты зависит от запроектированных нагрузок на подземное основание. Лента должна располагаться под внешними стенами и внутренними капитальными перегородками для равномерного распределения нагрузок.

Ход работ:

  1. На подготовленной площадке выполняют разметку и роют траншею с пологими стенками под ленточный фундамент. Глубина залегания основания зависит от характеристик грунта и глубины промерзания.
  2. На дне приямка обустраивают подушку из промытого песка. Высота тщательно утрамбованного слоя песка около 10 см, поверхность подушки должна быть выровнена по горизонтали.
  3. При строительстве массивных зданий или на грунт с повышенной влажностью поверх подушки укладывают трапециевидные блоки ФЛ, центрируя их по осям траншеи;
  4. Укладка ФБС начинается с углов. Блоки выравнивают по осям, скрепляют между собой раствором, который кладется на верхнюю грань и торцы. Монтаж ведется по принципу кирпичной кладки. Перед укладкой верхнего яруса с блоков нижнего слоя срезают петли.
  5. Готовую конструкцию гидроизолируют, после чего можно приступить к возведению стен.

Строительство столбчатого фундамента из бетонных блоков выполняется следующим образом:

  • готовятся приямки с таким расчетом, чтобы опорные столбы располагались под всеми углами, пересечениями стен и перегородок, у основания дверных проемов, в нескольких точках под длинными стенами;
  • на дне приямков утрамбовывается песчаная подушка;
  • столбы монтируют из полнотелых блоков с перевязкой каждого ряда, минимальное сечение колонн – 400х400 мм;
  • для жесткости основания обустраивается монолитный ростверк или столбы соединяются в пространственную конструкцию при помощи стального швеллера, двутавра или бруса, закрепленного на оголовках столбов, сваренных из уголка 4х4 см.

Сборный фундамент для частного дома, дачи, бани, хозяйственной постройки можно выполнить собственными руками.

Что может повлиять на устойчивость

Факторы, которые способны повлиять на опорную конструкцию:

  1. Степень вибрации при наличии вблизи земельного участка автомагистрали с интенсивным движением, автомобильного или железнодорожных путей.
  2. Уровень и активность подземных вод в дождливую погоду, наличие в регионе паводковых явлений.
  3. Сейсмические воздействия разной степени при возведении строения в сейсмоактивных районах.
  4. Степень пучения почвы при отрицательной температуре воздуха.

Устойчивость опорной стенки зависит от правильности расчета ее толщины, при проведении которого обязательно учитывается характеристика грунта и высота конструкции. При строительстве на мягких грунтах ширину защитного сооружения рекомендуется делать больше. А если планируется монтаж стены свыше 2 м, обязательно нужно учитывать ветровые нагрузки.

Преимущества и недостатки

Преимущества:

Схема устройства фундамента из блоков ФБС.

  • фундамент из блоков может стать основой промышленного объекта, многоэтажного дома или личного коттеджа;
  • монтаж блочного фундамента осуществляется намного быстрее, чем ленточного;
  • завершив монтаж, фундамент можно нагружать и приступать к возведению стен;
  • оптимальный вариант для зданий с подвальными помещениями.

Блочный фундамент имеет недостатки:

  • его стоимость выше, чем стоимость ленточного;
  • чтобы доставить фундаментные блоки и чтобы их уложить, требуются специальная техника и бригада рабочих;
  • большое количество стыков усложняет обустройство утепления и гидроизоляции;
  • отдельные элементы фундамента без армирующего пояса могут смещаться. Это может привести к деформации каркаса здания, фундамент не может эффективно выдерживать изменяющиеся нагрузки, особенно в том случае, когда здание находится на пучинистом грунте, и привести к растрескиванию стен, перекосам оконных и дверных проемов и последующему разрушению здания.

Для того чтобы блочный фундамент был надежным, требуется правильная технология укладки.

Монтаж блоков ФБС: пошаговая инструкция

Для закладки своими руками обязательно потребуется грузоподъёмная техника. При проектировании цокольного этажа не обойтись без котлована. Если у строения отсутствует подвал, выройте траншеи вдоль периметра.

Чтобы правильно установить блоки ФБС потребуется следовать условиям, которые предполагает следующие технологические этапы:

  1. Сначала выполняется проектирование, определяют норму расхода раствора на монтаж блоков ФБС. В большинстве случаев блочная опора первого ряда делается шириной около 40 см. Следующие ряды уменьшите до 30 см. Сделав предварительный расчет фундамента из блоков ФБС, зная их количество и габариты, можно уже делать покупку в специализированном магазине.

Обратите внимание! Вам необходимо сразу определить места вывода инженерных коммуникаций для подбора блоков с учётом этих расчётов и сделать чертеж. Сейчас у кладочных элементов присутствуют специально подготовленные отверстия. Если это не учитывать, то потребуется сверлить отверстия, что добавит лишних затрат времени, финансов и усилий

Если это не учитывать, то потребуется сверлить отверстия, что добавит лишних затрат времени, финансов и усилий.

  1. На втором шаге выполняются земляные работы, перед этим изучается строительная площадка. Подыскивается место для крана, чтобы ему ничего не мешало при работе.

Определите углы будущего строения, вбейте колышки. Протяните между прутьями верёвку и выставите промежуточную разметку по местам предполагаемого обустройства стен с внутренней и внешней стороны.

Затем выройте котлован с глубиной, равной области промерзания, прибавив 20-25 см. В определённой местности размер глубины промерзания достигает двухметровой отметки. Тогда такие действия нецелесообразны. «Золотой серединой» считают 80-100 см. Вдоль периметра на оставшемся пространстве площадке рекомендовано снимать верхние слои почвы (10-20 см).

Рытье котлована

  1. На третьей стадии обустраивается подошва. Для этого используют песчаную подушку или бетонное основание. Последний вариант используют при неустойчивой почве, но он значительно увеличивает расходы сил, финансов и времени. До того, как появится подготовленная утрамбованная песчаная подушка, оба варианта работ выполняются в одном порядке. В случае использования бетонной опоры устанавливается опалубка, и закладываются арматурные прутья.

Подготовка песчаной подушки

Заранее подготовьте щебёнку, песок, арматурные прутья, выровняйте котлован, засыпьте на 10-15 см песком, потом полейте водой и утрамбуйте. Песчаную подушку засыпьте щёбенкой на 10 см и утрамбуйте.

  1. Теперь монтируется опалубка и армирующая сетка. Скрепите доски, составляющие опалубку. Она выставляется вдоль котлованных стенок, для ровности используют уровень.

Установка опалубки для монолитной подушки

Из арматурных прутьев связывается сетка, используя гибкую проволоку. Чтобы закрепить сетку забиваются в основание арматурные прутья. Если планируется большое строение, армированные слои увеличиваются.

Армирование монолитной подушки

  1. На пятом шаге заливается подушка. Обустроенная конструкция медленно и равномерно заливается раствором. Чтобы удалить лишний воздух, проткните заливку прутом. Разровняйте верхнюю часть подушки, и оставьте на три-четыре недели. В жаркое время содержимое поливается водой во избежание потрескивания.

Заливка монолитной подушки

Чтобы выгнать воздух и равномерно распределить бетон, нужно использовать вибратор

Готовая монолитная подушка

  1. Установку блоков ФБС выполняют с помощью крана, а люди выравнивают их расположение.

Расстановку начинают с углов, а между них натягивают верёвку и продолжают раскладку блоков ФБС по уровню до конца. В вертикальные швы наливают раствор, чтобы укладывать следующий ряд блоков ФБС в обратном направлении. От углов и наружной части постепенно переходите на внутренние перегородки. Для правильности используйте уровень.

Монтаж блоков ФБС

  1. Гидроизоляцию выполняют с помощью жидкой мастики, тщательно промазав стенки внутри и снаружи. Можно предусмотреть дополнительный слой рубероида, чтобы улучшить гидроизоляцию.

Гидроизоляция фундамента из блоков ФБС

  1. Часто, чтобы упрочнить конструкцию монтируют армопояс. Потом по этому поясу укладывают плиты перекрытия.

Фундаментные заводские заготовки имеют высокую прочность и удобны в использовании, что можно узнать из отзывов. С помощью них можно построить основание и цокольный этаж за короткий срок

Для надёжности и долгой эксплуатации крайне важно полностью соблюдать условия технологии

Назначение

Если уклон земельного участка составляет более 80º, для предупреждения сползания почвы обязательно возводится защитная стена. Строительная конструкция также устанавливается при размещении частного дома возле водоема на крутом берегу.

Основные функции, которые выполняет цементно-песчаная подпорка:

  • фиксация и закрепление грунта в необходимом положении;
  • зонирование приусадебного участка;
  • формирование горизонтальных плоскостей при оформлении ландшафтного дизайна территории.

Подпорка, установленная на загородном участке, выполняет защитные, декоративные или одновременно обе функции.

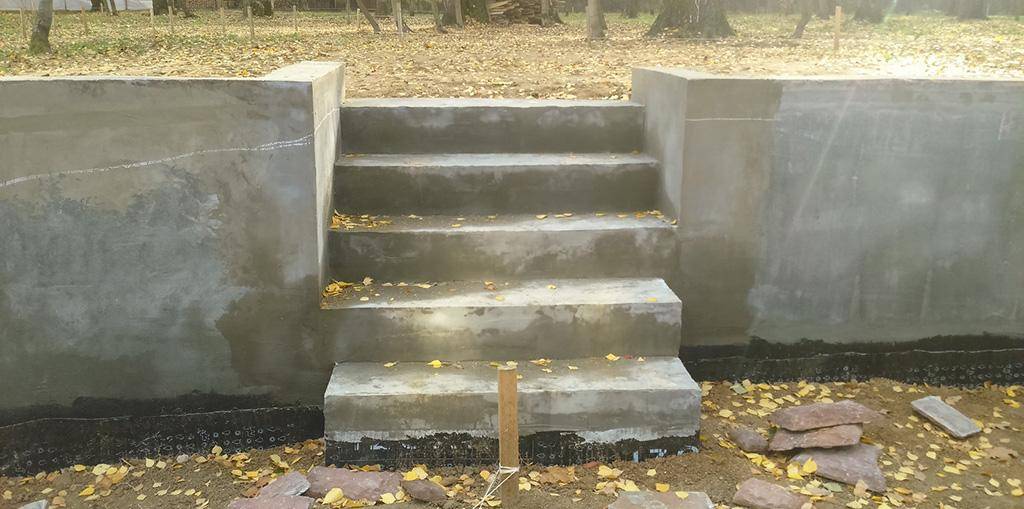

Подпорки из бетона могут быть оборудованы лестницей, ступеньками, проходами и т. д.

Советы строителей

Подводя итоги, можно привести некоторые полезные советы строителей по данной теме:

При строительстве зданий на глинистом грунте рекомендуется предварительно осуществить заливку монолитной плиты или ленты со сборным цоколем

При установке блоков в несколько рядов необходимо уделить особое внимание точности разбивки, а также установить металлические штыри на глубину будущего погружения блоков в грунт. При строительстве на участках с неблагоприятной почвой лучше обратиться за консультацией к геологам

Если потребуется, они порекомендуют добавить к двухслойной подушке еще и дополнительный песчаный слой. Армирующий пояс всегда должен быть шире устанавливаемых блоков

Для повышения прочности конструкции он может быть реализован в виде верхнего и нижнего поясов.

Виды защитной конструкции

Можно выделить два основных вида защитных стенок:

  • декоративные;
  • укрепительные.

Как можно догадаться первые служат больше всего в качестве украшения дизайна, и предоставляют дополнительные места для озеленения. А вот на вторых стоит остановиться подробнее, поскольку они представляют большую ценность. Их основная функция как раз и заключается в предотвращении сдвига грунта.

Помимо этого, виды подпорных стенок могут разделяться в зависимости от используемого материала:

  1. бетон;
  2. дерево;
  3. камень;
  4. кирпич;
  5. блоки ФБС.
1. Опорная стенка из бетона отличается повышенной прочностью и долговечностью. Но при этом тратится много сил и времени.
2. Деревянная стенка представляет собой конструкцию из брёвен, желательно ровных. Такой вариант более прост и сделать такую стенку своими руками не составит труда.
3. Подпорная стенка из бутового камня, помимо того, что очень прочная, способна удивить каждого, кто её увидит. А если на стенке рассадить разные растения, то она будет смотреться ещё привлекательней. Стоит отметить, что подпорная стена из бутового камня за счёт большого веса получается массивной и может простоять без повреждений не один десяток, а то и сотен лет.
4. Самый распространённый вариант для дачи — это подпорная стенка из кирпича, которая так полюбилась многими дачниками. Конструкция, даже если сделана своими руками, получается прочной и надёжной, что придаёт участку неповторимость. Такую стену приятно располагать вблизи дома, так как она сама по себе красива.
5. Подпорная стенка, возведённая из блоков ФБС, отличается высокой прочностью и хорошей устойчивостью к воздействию факторов внешней среды. Блоки ФБС обычно изготавливаются из бетона разных марок (тяжёлый, лёгкий) и имеют форму параллелепипеда. Сам термин ФБС расшифровывается как фундаментные стеновые блоки. И именно из-за высокой прочности они широко применяются для строительства оснований дома.

Снип фбс блоков монтаж допуски

Требования к качеству. При монтаже фундаментов, стен подвалов и стен надземной части зданий контролируют: — правильность перевязки и толщину швов между ними; — заполнение швов и пазов между блоками; — вертикальность и прямолинейность поверхностей и углов стен; — правильность устройства деформационных швов; — качество анкеровки конструкций.

Нельзя допускать, чтобы при укладке первого ряда стеновых блоков швы между ними совпадали со швами фундаментных блоков. Перевязка должна быть такая, чтобы вертикальные швы в смежных рядах были смещены на 1/4 длины блока.

Стены подвалов из бетонных блоков, а также крупноблочные стены надземной части зданий из бетонных и кирпичных блоков и блоков из природного камня должны иметь толщину горизонтальных и вертикальных швов 15 мм, а толщину отдельных швов не более 20 мм и не менее 10 мм.

Отклонения рядов блочной кладки (см. схему ниже, поз. а, б) от горизонтали на длине 10О м допускаются в пределах 15 мм, а в размерах проемов — не более + 15 мм.

Неровности на вертикальных поверхностях стен, обнаруживаемые при накладывании правила длиной 2 м, не должны быть более 10 мм. Отклонения поверхностей и углов блочной кладки от вертикали в пределах одного этажа не должны превышать 10 мм, а на все здание высотой более двух этажей — 30 мм.

Смещение осей конструкций фундаментов и стен допускается на ± 12 мм.

Отклонение отметок опорных поверхностей фундаментов от проектных не должно превышать 20 мм, а поверхностей блоков стен — 10 мм.

Допускаемые отклонения (обозначены пунктирными линиями) при возведении стен из крупных блоков

а — фундаментов, б — стен.

Техника безопасности

Техника безопасности. Безопасность труда при монтаже фундаментов и крупноразмерных блоков стен зданий обеспечивается соблюдением общих правил, а также конкретных указаний по технологии выполнения процессов и указаний, предусмотренных проектом производства работ на данном объекте.

При установке блоков наружных стен, балконов, настилов перекрытий, карнизов монтажники должны быть в предохранительных поясах; их пристегивают за монтажные петли перекрытий.

Монтажную зону ограждают инвентарными звеньями с хорошо видимыми предупредительными надписями или сигналами. Над входами в здание устраивают навесы. Не допускают в монтажную зону посторонних людей.

При монтаже крупноблочных зданий работы внутри здания ведут только на той захватке, где в данный момент не идет монтаж.

Запрещается укладывать монтируемые блоки на подмости и перекрытия.

Элементы подводят к месту установки с внешней стороны здания или со стороны, противоположной рабочему месту монтажников.

Подробное описание купить биткоин на нашем сайте.

Источник

Подпорная стенка из камня

Этот вариант под силу даже начинающему строителю. Выройте траншею 0,5 м глубиной и 0,6 м шириной, вдоль стен уложите опалубку из досок, проложите водоотвод, залейте смесью: на 1 часть бетона по 6 частей гравия и песка. Через 4 дня обработайте конструкцию известковым раствором и начинайте укладку камней. Каждый ряд уложенных камней промазывайте тонким слоем цементного раствора.

Перед тем, как начать укладывать камни, вымойте их в воде.

Такая подпорная стенка выглядит естественно и гармонично, отлично вписываясь а дизайн практически любого участка. Для украшения высадите в пространство между камнями растения.

Разновидности оформления подпорных стен из фундаментных блоков б/у

Подпорную стенку можно оформить всевозможными способами, при этом использовать б/у фундаментные блоки. Оригинальным решением в придомовой территории или в ландшафтном дизайне будет оформление железобетонных блоков в виде лестницы.

Это позволит возвести не только функциональное сооружение, главной функцией которого является удержание тяжести, но и создать оригинальную стену, украшающую ландшафт вашего жилья.
Бетонные блоки ФБС могут быть обработаны на производстве, различными техниками, которые имитируют фактуру природного камня. Если у вас куплены именно такие б/у изделия или они лежат без дела на вашем заднем дворе, осмельтесь возвести из них красивую подпорную стену, которая не будет нуждаться в дополнительном декорировании.

Строительство своими силами не всегда дает желанный результат, поэтому лучше обратиться к профессионалам, которые обладают большим практическим опытом возведения из блоков ФБС и знают все нюансы строительства подпорных стенок

И неважно, куплены у вас новые железобетонные изделия или достались б/у фундаментные блоки

Что собой представляет, фото

Для строительства столбчатого основания под дом (сарай, террасу, веранду) на собственном участке чаще всего используются блоки ФБС размером 20х20х40, так как они:

  • прочные — выдерживают нагрузки 150 кг на квадратный сантиметр;
  • морозоустойчивы — переносят 15 и более циклов заморозки;
  • примерная масса одного блока — 32 кг, потому специальная техника при возведении не потребуется.

До начала возведения фундамента необходимо выяснить, какой тип грунта находится в месте строительства и глубину его промерзания, уровень залегания грунтовых вод, а также наличие «водяных линз», которых быть не должно. Грунтовые воды не должны проходить ближе, чем в 50 см от подошвы столбов.

От глубины промерзания зависит, насколько глубоко потребуется заложить опору под сооружение

Для пристроек (терраса, веранда) строится отдельный фундамент, который затем не связывается в одну конструкцию при помощи ростверка. Так делается, потому что нагрузка на опору таких сооружений другая — она меньше. Столбы под печь ставятся отдельно от общей системы фундаментов.

Источник

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
