Как утеплить фундамент свайного типа своими силами?

Виды свайных фундаментов.

В данной статье будут описаны 3 самых распространенных типа свай.

Винтовые сваи.

Винтовая свая является трубой, состоящей из заостренного наконечника с лопастью или многовитковой спиралью и трубчатого металлического ствола. Ее установка происходит путем ввинчивания в поверхность. Делается как вручную, так и с применением техники. Этот вид считается самым дешевым, а также он годится для установки в обводненной почве и подвижных грунтах.

Буронабивные сваи.

К буронабивным относятся те, для установки которых необходимо предварительное бурение скважин с последующим бетонированием. Идеальной базой для этого вида основания считаются плотные пески и грунт с горными обломками небольших фракций. Если же на участке нет песчаных скважин, их можно создать, размочив и утрамбовав в скважине песок с водой. Одним из положительных качеств буронабивных считают их изменчивость — они могут изготавливаться непосредственно на самом участке и иметь разную длину. Также могут применяться для усиления существующей базы.

Профнастил

Профилированный лист или профнастил достаточно просто крепить к деревянной обрешетке. Устраивается каркас так же, как под установку сайдинга. Металлический материал со специальным покрытием отличается высокой долговечностью, прост в работе и эксплуатации. Существует большое количество цветовых решений

Но цокольная конструкция из профнастила подойдет не ко всем зданиям, важно обращать внимание на материал обшивки основного строения

Выбирая сайдинг, кирпич, панели или профнастил для выполнения работ, требуется строго соблюдать технологию крепления и учитывать внешний вид здания, целостность фасада не должна нарушаться.

Выбор материала теплоизоляции для фундамента на сваях

Предпочтение отдается безопасным утеплителям, с доступной стоимостью, устойчивым к внешним воздействиям: атмосферной и грунтовой влаге, динамическим нагрузкам и температурным перепадам. Подходящими характеристиками обладают ячеистые разновидности с закрытой структурой: ППУ, обычные и экструдированные марки пенополистирола (Пеноплекс и его аналоги).

Утепление пенополиуретаном ценится за отсутствие швов, но оно обходится дорого, этот способ не выбирается при желании выполнить все своими руками. При высоком поднятии опор лучшим вариантом будет уплотненный пенополистирол, для теплоизоляции коммуникаций – скорлупки из пеностекла, пенопласта или ППУ.

Выбор толщины зависит от типа утепляемой конструкции. Для монтажа на высокий фальшь-цоколь нередко требуются тонкие листы, в этом случае принимаются меры по усилению теплового сопротивления полов: на наружной стороне размещается паро- и теплоизоляция (последняя рассчитывается исходя из климатических условий эксплуатации), затем все прослойки защищают от внешней влаги.

Для ленточного заглубленного ростверка полы чаще всего укладываются по грунту (для них выбирается соответствующая технология утепления), а наружные стены закрываются плитами от 40 мм толщиной (для отмостки – 50-70 мм, точное значение определяет расчет). По возможности материал размещается в 2 слоя, предпочтение отдается плитам с системой шип-паз или Г-образной кромкой.

Все аспекты теплоизоляции свайно-винтового фундамента

Основания этого типа отлично подходят для возведения зданий на пучинистых, горных почвах, склонах и в суровых климатических условиях.

Но оставляемый зазор между грунтом и полом дома становится мостом холода, из-за чего зимой возрастают теплопотери.

Решение этой проблемы ‒ утепление свайного фундамента еще на этапе строительства конструкции. Нюансы этого процесса мы и рассмотрим в этой статье.

Необходимость утепления

На это есть несколько существенных причин:

1. В случае обустройства массивного ростверка из железобетона в холодное время он будет забирать значительную долю тепла, потери которого придется восполнять усиленным отоплением помещения, что повлечет увеличение затрат на оплату коммунальных услуг. К тому же для продления срока службы железобетона требуется дополнительная защита от резких перепадов температур, излишней влаги.
2. Прохождение под домом инженерных коммуникаций, водопровода. Чтобы предотвратить промерзание, механическое повреждение труб потребуется провести работы по утеплению свайно винтового фундамента.
3. В варианте с деревянным или металлическим ростверком под сооружением останется проем, со всех сторон продуваемый ветром. Результат ‒ холодный пол на первом этаже. Здесь не обойтись без изоляции цоколя.
4. Возведение, утепление нижней фальш-части здания исключит попадание мусора под дом, а наружная облицовка декоративными материалами сделает конструкцию аккуратной и красивой.

Для снижения теплопотерь мастера рекомендуют не только утеплять цоколь, но и изолировать снизу отмостку. В качестве материала оптимален экструдированный пенополистирол в форме плит по типу пеноплекса.

Основные плюсы термоизоляции

Стоит выделить несколько важных плюсов такой защиты:

1. Снижение затрат на энергоносители. Уменьшение счетов на оплату коммунальных услуг.
2. Возможность использования подвального помещения для хозяйственных нужд.
3. Придание конструкции целостности, завершенности, а отделка декоративными элементами добавит эстетичности.
4. Продление срока службы фундамента, полов.
5. Защита нижней части стен от промерзания, других воздействий внешней среды.

Утепленные сваи ‒ это экономичный вид фундамента на пучинистой, заболоченной почве, в местах сложного рельефа.

Их винты достигают отметки ниже промерзания, поэтому сезонные движения грунта не страшны для здания в целом. Да и возводить такое основание можно независимо от времени года и погоды.

Какие виды утеплителей лучше использовать

Наибольшая эффективность достигается при комплексной изоляции как изнутри, так и снаружи основания.

К подходящим видам относят:

• экструдированный пенополистирол (пеноплекс);
• минеральную вату;
• пенопласт.

Последний вид чаще выбирают из-за низкой цены, но срок службы такого теплоизоляционного материала ограничен. Пенопласт имеет низкую прочность, неустойчив к влаге, интересен грызунам.

Чтобы надежно утеплить фундамент деревянного дома необходимо использовать пеноплекс. У него теплопроводность 0,029 Вт/мК. Этот материал не боится влажности, грызунов, долговечен. Единственный его недостаток ‒ высокая цена. Детальное описание последовательности работ читайте в статье: «Технология утепления фундамента пеноплексом».

Не уступает по характеристикам и минеральная вата, а именно базальтовая или каменная. Однако под такой утеплитель нужно укладывать гидроизоляционный слой.

Технология утепления

Процесс утепления фундамента в нашем случае состоит из нескольких основных этапов:

Ниже я подробней расскажу обо всех этих этапах.

Выбор и расчет материалов

Итак, перед тем как утеплить фундамент на винтовых сваях, необходимо определиться с материалами, которые будут для этого использоваться. Прежде всего, конечно же, нужно выбрать утеплитель.

Так как условия эксплуатации будут достаточно неблагоприятными, для этих целей подойдет далеко не каждый теплоизолятор. Оптимальным вариантом являются следующие материалы:

пеноплекс – представляет собой модифицированный пенопласт, который отличается большей прочностью. Цена этого теплоизолятора в среднем составляет около 4500 рублей за кубический метр;

полиуретановая пена – особенностью этого утеплителя является то, что он наносится в виде пены и ложится сплошным слоем. Правда, для нанесения пенополиуретана требуется специальное оборудование, поэтому выполнить работу своими руками не получится;

термопанели – это комбинация облицовочного материала и утеплителя. Стоимость их начинается от 1000 руб. за м2.

Определившись с типом утеплителя, нужно измерить периметр дома и высоту цоколя, что позволит посчитать количество материалов и затраты на их приобретение.

Монтаж каркаса

Вне зависимости от типа утеплителя, перед тем как утеплить свайно — винтовой фундамент, следует выполнить каркас цоколя по периметру дома. Делается это следующим образом:

1. прежде всего к сваям нужно приварить металлические планки, расположенные параллельно стенам, к которым впоследствии будут крепиться доски каркаса. На каждом столбе должны располагаться две планки на разной высоте. Если у вас нет сварочного аппарата, нужно пригласить сварщика для выполнения этой работы;
2. затем в каждой планке нужно высверлить по два отверстия;
3. далее надо прикрепить болтами доски к планкам по периметру дома.

На этом монтаж каркаса завершен.

Утепление

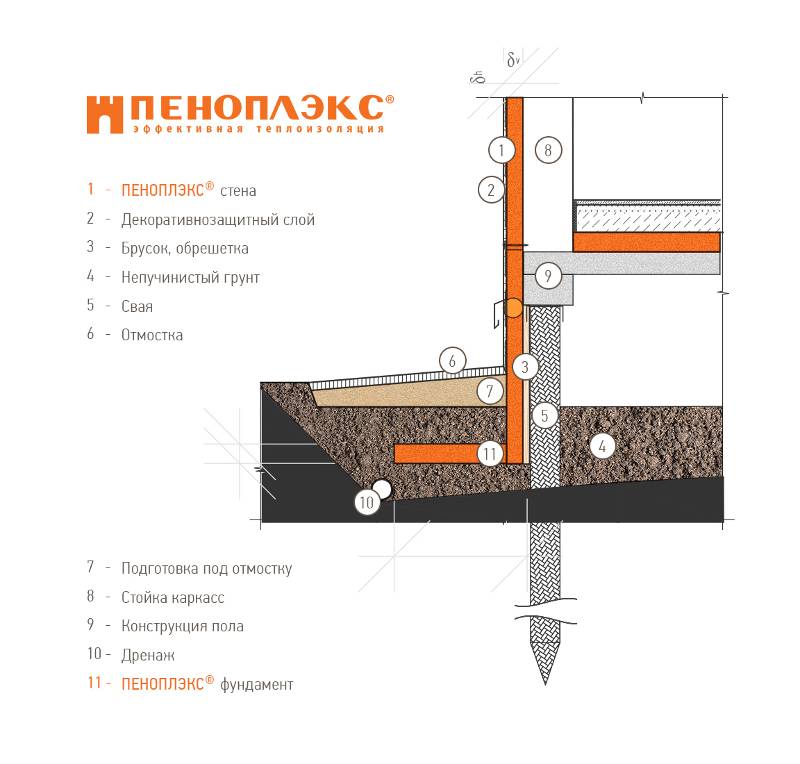

Прежде всего я расскажу как утеплить цоколь пеноплексом. Процесс монтажа утеплителя зависит от дальнейшей отделки цоколя. Поэтому ниже рассмотрим все варианты:

Тип отделки	Особенности монтажа утеплителя
Облицовка кирпичом	В этом случае каркас снаружи обшивается пеноплексом. Закрепить его на досках можно при помощи дюбелей-зонтиков или клея;
Облицовка цокольными панелями	Для такой отделки пеноплекс располагают либо с внутренней стороны каркаса, что достаточно сложно, либо между панелями устанавливают вертикальные стойки, к которым впоследствии саморезами крепятся панели.
Обшивка ацэидом	В этом случае каркас также всплошную обшивается теплоизолятором, который впоследствии закрывается ацэидом.

Утепление пенополиуретаном осуществляется еще проще – пена наносится на обрешетку с внутренней стороны. Термопанели же крепятся к обрешетке при помощи дюбелей зонтиков либо специальными крепежами.

Как мы видим, вне зависимости от типа утеплителя, его монтаж осуществляется достаточно просто и быстро.

Облицовка

Сложней всего выполнить облицовку цоколя кирпичом, поэтому прежде всего я расскажу об этой процедуре. Итак, инструкция выглядит следующим образом:

• начинать работу необходимо с выполнения ленточного мелкозаглубленного фундамента. Для этого нужно выкопать траншеи на глубину около 50 см, после чего они армируются и заливаются бетоном. На нашем портале вы найдете детальную информацию о том, как выполняется фундамент;
• когда бетон застынет и наберет прочность, фундамент необходимо гидроизолировать, уложив на него несколько слоев рубероида;
• затем выполняется кирпичная кладка. Следует отметить, что облицовочная кладка требует определенных навыков, поэтому данную работу лучше доверить специалистам.

Единственное, надо знать, что в процессе кладки необходимо выполнить вентиляционные отверстия в цоколе. Кроме того, облицовочную стену надо связать с фундаментом или ростверком. Для этого следует приварить к основанию штыри, которые закладываются между кирпичами.

Монтаж цокольных панелей осуществляется гораздо проще – обшивка крепится к обрешетке при помощи саморезов. После крепления панелей устанавливаются отливы и уголки, что обеспечивает герметичность конструкции и придает цоколю завершенный вид.

Что касается листов ацэида, то они крепятся к обрешетке обычными гвоздями. Поверх такой обшивки можно нанести цементную штукатурку, единственное, в этом случае надо предварительно закрепить металлическую сетку.

Вот, пожалуй, и все секреты теплоизоляции фундамента, которыми я хотел с вами поделиться. После выполнения вышеописанных манипуляций, пола дома на винтовых сваях станет гораздо более теплым.

obustroeno.com

Отделка свайного фундамента цокольным сайдингом – Фундамент своими руками

Свайные фундаменты получили достаточно широкие распространение. Это вызвано низкой стоимостью устройства и возможностью применения даже на слабых грунтах. Но при строительстве возникает проблема: чем закрыть цоколь дома, устроенного на винтовых сваях?

Здания, расположенные на рассматриваемых опорах, имеют проветриваемое подполье. Для обвязки свай предусматривается ростверк. Он соединяет отдельно стоящие элементы в одну систему. Ростверк может быть изготовлен из бетона или металла. При устройстве деревянных или каркасных домов, обвязку делают из дерева.

Облицовка цоколя будет крепиться к сваям или стенам дома. Для ее выполнения потребуется сделать каркас или обрешетку. Удобнее всего изготавливать и крепить деревянные доски. Их сечения будут зависеть от шага свай и массы используемого материала для обшивки.

Существует несколько вариантов решения вопроса, чем закрыть свайный фундамент снаружи. Отделка цоколя дома может быть выполнена из следующих материалов:

Выбор материала зависит от эстетических и экономических соображений.

Важно! Какая бы облицовка цоколя дома не была выбрана, в ней необходимо предусмотреть продухи. Они необходимы для нормального проветривания пространства под зданием. Отсутствие продухов может привести к прямой опасности для жизни человека

Часто можно услышать о вреде такого газа как радон

Отсутствие продухов может привести к прямой опасности для жизни человека. Часто можно услышать о вреде такого газа как радон

Они необходимы для нормального проветривания пространства под зданием. Отсутствие продухов может привести к прямой опасности для жизни человека. Часто можно услышать о вреде такого газа как радон.

Он залегает в земле, но часто поднимается и скапливается в подвалах зданий и подпольях. Постоянное проветривание поможет избежать скопления опасных веществ.

Закрывать на зиму продухи крайне не рекомендуется.

Навесной цоколь

Обустройство цоколя и его отделка обусловлены необходимостью придать дому завершенный, законченный вид.

Цоколь свайного фундамента будет иметь навесной вид, потому что при его обустройстве между сваями возводится мелкозаглубленная лента из металла или бетона – ростверк. Обвязку свай при строительстве деревянного дома делают из дерева.

Обвязку делают из деревянных брусков

Краткая инструкция, как сделать цоколь на свайном фундаменте:

1. Площадка возле здания очищается от мусора и растительности.
2. Выкапывается траншея по периметру дома с заходом внутренней границы под его стены. Размер траншеи – 50*40 см. Через каждые 2 см дно должно углубляться на 3 см в направлении от стен.
3. Производится гидроизоляцию траншеи – геотекстилем, пленкой ПВХ, рубероидом.
4. На слой щебня толщиной примерно 10 см укладывается дренаж, в качестве которого может быть использована труба из поливинилхлорида.
5. Для промывания системы на поверхность выводятся дренажные колодцы.
6. На дренаж засыпается 10 см слой щебня.
7. Сверху укладывается подушка из песка толщиной до полуметра. При ее укладке необходимо сделать уклон в сторону от стен дома.
8. Выполняется отмостка с уклоном от стен дома из бетона, плитки и брусчатки. Ее назначение – отводить талые и дождевые воды от стен дома.

Отделка навесного цоколя

Чтобы вся конструкция не выделялась из общего дизайна фасада, винтовой фундамент закрывается с помощью различных материалов. Отделка позволит закрыть, облагородить пространство между фундаментом и домом.

Технология утепления своими руками

Для утепления свайного фундамента необходимо выполнить ряд процедур, которые следует рассмотреть отдельно:

Строительство цоколя

Обычно фальшивый цоколь (или, как его принято называть, забирка) представляет собой полосу из листовых материалов, установленных на обрешетку из брусков.

Для качественного утепления такой вариант не подходит, поскольку необходимо обеспечить не только несущую конструкцию для теплоизолятора, но и образовать прочную и надежную отсечку для воды.

Поэтому необходимо прежде всего построить кирпичный цоколь и качественную отмостку, оборудованные терморазрывной полосой.

Такой подход позволит полностью исключить намокание грунта на участке свайного поля и создаст условия для полноценного функционирования теплоизолятора.

Утепление декоративными панелями

Декоративные панели представляют собой листы цокольного сайдинга, наклеенного на листы теплоизолятора (чаще всего, пеноплекс). Монтаж таких панелей позволяет совместить декоративную отделку и утепление в одну процедуру, что заметно экономит время.

При этом, расходы на приобретение панелей заметно превышают стоимость приобретения обычных теплоизоляторов, а качество утепления не самое лучшее. Вариант можно использовать в регионах с относительно мягкими зимами.

Пенопласт

Установку пенопласта производят с внутренней стороны цоколя. Крепление листов производят на клеевой раствор для кафеля, дополнительно используются дюбели с широкими пластиковыми шайбами.

Монтаж производится максимально плотно, без щелей или зазоров. Все обнаруженные промежутки сразу же заполняются монтажной пеной. Эффективность утепления зависит от толщины пенопласта.

На практике наиболее удачным размером плит считается 50 мм, но в регионах с морозными зимами можно применить более толстые листы.

Пеноплекс

Установка пеноплекса практически ничем не отличается от техники монтажа пенопласта. Используются те же материалы и методы, толщину пеноплекса выбирают, руководствуясь теми же соображениями.

Эффективность материала несколько выше, но основным достоинством является прочность.

Пеноплекс не крошится, как это свойственно пенопласту. Монтаж теплоизолятора в сложных условиях происходит быстрее и с меньшими потерями.

Жидкий пенополиуретан

Нанесение этого материала снаружи производится при помощи специального оборудования. При этом, можно создавать совершенно герметичный слой любой толщины.

Никаких щелей или промежутков в данном случае не бывает, образованный слой абсолютно герметичен.

Материал удобен при утеплении неровных поверхностей, имеющих массу выступающих элементов. Из-за высокой цены он пока не получил широкого распространения, но пользователи, применившие этот вид изолятора, высоко оценивают его рабочие качества.

Природный утеплитель

К данной группе относятся пакля, древесные опилки, фанера – экологически чистые и воздухонепроницаемые материалы. К сожалению, они не смогут надежно защитить дом от тепловых потерь, при этом создадут благоприятные условия для проживания грызунов.

Методы утепления

Всего существует два метода утепления:

Цоколя

Суть метода заключается в монтаже фальшивого цоколя, преграждающего возможность проникновения наружного воздуха в зазор между грунтом и ростверком.

Возможны два варианта:

• Качественно утепляется сам цоколь, внутренняя атмосфера и пространство подпола дома сообщаются, вследствие чего в последнем держится достаточно высокая температура. Такой способ подходит для владельцев домов на металлических (винтовых) сваях и при наличии технического подполья с вводом коммуникаций. Возникает возможность периодического обслуживания металлических частей фундамента, арматуры ввода коммуникаций, исчезает опасность перемерзания трубопроводов.
• Производится сплошная засыпка пространства подпола теплоизолятором. Обычно используется керамзит, который не гниет и не поддается внешним воздействиям. Единственная проблема материала — при намокании он очень долго сохнет, поэтому необходимо обеспечить надежную гидроизоляцию цоколя. Этот вариант хорош для железобетонных (забивных или буронабивных) оснований, не нуждающихся в регулярном обслуживании. Сплошная засыпка позволяет получить большую экономию на отоплении и исключает намокание перекрытия первого этажа.

Технология утепления

Свайно-винтовой фундамент используется преимущественно на пучинистых грунтах с неустойчивой почвой. Особенность конструкции в том, что вес всего дома передается посредством винтовых свай на нижние слои грунта, которые более устойчивы, чем верхние.

Классификация свайно-винтового фундамента зависит от высоты ростверка: низкий, высокий, промежуточный. При всесезонном проживании в доме, требуется утепление фундамента, а так же его отмостки, для сохранения тепла.

Как утеплить фундамент декоративными панелями

Этот тип фундамента можно утеплить листовым или сыпучим утеплителем. Конструкция дополнительно должна утепляться путем конструирования теплой отмостки. Утепление ростверка необходимо начать с разметки и подготовки траншеи, ширина которой будет немного превышать толщину выбранного утеплительного материала.

Дальше стоит очистить основание от мусора и смонтировать гидроизоляционный слой. Теперь можно приступить непосредственно к монтажу утеплителя. Для него потребуется предварительная подготовка специальных крепежных элементов (дюбелей), а также монтажная пена.

Технология утепления сыпучими материалами и цокольными панелями или термопанелями состоит из следующих этапов:

Выкопать траншею, ширина которой должна находиться в пределах 0,5-1 м, а глубина – немного больше, чем заглублена опорная подушка свай. Сделать песчаную подушку толщиной 200 мм, которую стоит хорошо утрамбовать. Установить каркас для крепления панелей. При использовании деревянного каркаса, его необходимо обработать антисептиком. Установить пенополистирол. Заполнить траншею сыпучим утеплителем, который также нужно утрамбовать

Важно при заполнении не доходить до уровня земли на 50-100 мм. Установить и закрепив цокольные панели, заглубляя немного в сыпучий утеплитель. Если использовать термопанели, то установка утеплителя не нужна

Залить отмостку с углом наклона не менее чем 10˚

Если использовать термопанели, то установка утеплителя не нужна. Залить отмостку с углом наклона не менее чем 10˚

Для этого используется обычный цементный раствор, состоящий из цемента, воды и песка.

Способ утепления основания кирпичом

Такой фундамент наиболее распространен. Здесь утепление пространства под конструкцией крайне необходимо. Технология процесса заключается в создании фальш-цоколя. Для изготовления используется кирпичная кладка либо же создается обрешетка из деревянных досок, на которые и крепится утеплитель.

Для того чтобы сделать фальш-цоколь на основе кирпичной кладки необходимо следовать следующим этапам:

Со всех сторон фундамента необходимо подготовить траншею глубиной 20 см и шириной, которая на несколько сантиметров должна быть больше толщины подготовленного кирпича. Полученную траншею необходимо залить бетонным раствором и дополнительно укрепить арматурой диаметром 10 и 12 мм. После того как бетонное основание затвердеет можно приступить к кладке кирпича. После завершения кладки и полного ее высыхания можно начать утепление

При работе с пенополистиролом важно применять только специальный клей для строительства, не содержащегося в себе растворителей органического происхождения, к примеру Ceresit CT83.. Важным моментов в технологии утепления играет монтаж отдушин фундамента

Они позволят проветривать его, избежав сырости под домом и в следствии появления грибка на досках и быстрого гниения материала

Они позволят проветривать его, избежав сырости под домом и в следствии появления грибка на досках и быстрого гниения материала

Важным моментов в технологии утепления играет монтаж отдушин фундамента. Они позволят проветривать его, избежав сырости под домом и в следствии появления грибка на досках и быстрого гниения материала.

Необходимые материалы

Для проведения работ необходим утеплитель и профильная труба сечением 50х30 мм толщиною 2 мм.

Из инструментов:

• сварочный аппарат,
• шуруповерт,
• строительный уровень.

Расчеты

Важный момент – правильно рассчитать требуемое количество утеплителя и профильной трубы. Если останутся излишки – не беда. Ну а если не хватит, придется ехать заново в строительный магазин.

К примеру:

• дом 10х10 м – периметр 10х4=40 м;
• высота цоколя – 0,5 м.

Площадь закрываемой поверхности равна: 0,5х40=20 м. Значит, такое количество утеплителя надо купить. Лучше на 5-10% больше, потому что нередко приходится проводить подрезку под требуемые размеры. Значительно можно сэкономить, если подобрать материал по ширине, равной высоте цоколя.

Профильная труба на сваи укладывается в два ряда. Соответственно ее количество определяется двойным периметром дома. То есть потребуется в нашем случае 80 м этого материала.

Нужно ли утеплять свайный фундамент?

Утепление строительных конструкций производится с единственной целью — прекратить образование конденсата. Бытующее среди большинства людей мнение о том, что дома утепляют ради снижения теплопотерь — ошибочно.

Основная проблема заключается в намокании стен, перекрытий, гниении деревянных деталей, коррозия металлических элементов. Процесс не обходит стороной и бетон — он пропитывается водой, в результате чего образуется грибок или плесень.

Рано или поздно влага замерзает и, расширяясь, «взрывает» бетонные конструкции изнутри, что опасно для состояния всей постройки.

Поэтому говорить о пользе или целесообразности утепления бессмысленно — это абсолютно необходимая процедура, позволяющая нормализовать микроклимат внутри помещений, исключить разрушение материалов, продлить срок службы постройки.

Однако, нередко встречаются ситуации, когда вместо утепления надо установить отсечку, прекращающую контакт фундамента с теплым внутренним воздухом.

Поэтому, перед принятием решения об установке теплоизолятора, следует тщательно проанализировать физическую суть текущих процессов и определить, насколько эффективно в данном случае утепление, или требуются другие действия.

Подведем итоги

Теплоизоляционный материал, должен быть со всех сторон – в том числе и сверху, герметично защищён, ведь в доме всегда может что-то разлиться или протечь.

Чтобы свести проникновение воды в каркас пола до минимума, советуем поверх жёсткого защитного слоя выполнить ещё один – из шпунтованного ГВЛ и залить тонкую наливную стяжку. По ней уже можно монтировать любое покрытие, но лучше тоже герметичное. Керамика для такой конструкции может оказаться тяжёлой, а вот кварцвиниловая плитка или сварной линолеум – самое то.

Шпунтованные листы ДСП

Как вариант, можно предусмотреть слой плотного шпунтованного ЭППС, поверх которого уложить покрытие Квик-дек или пробковые плиты.

ЭППС – отличное основание для любого вида покрытий

Они тоже имеют пазогребневое соединение, да ещё и стыки заделываются герметиком. Кроме красоты и надёжного барьера для воды, это даст ещё и два дополнительных утепляющих слоя.
