Вязка арматуры под ленточный фундамент – правильное выполнение работ

Параметры для армированного каркаса

Стержни, которые используются в конструкции, имеют разное применение:1. Рабочие арматурные прутья. Так называются горизонтальные продольные стержни, они устанавливаются по длине ленты основания.2. Хомуты бывают горизонтальные (поперечные) и вертикальные. Их используют для соединения каркаса. В частном строительстве арматурный каркас имеет специфические параметры:1. Металлическая или же композитная арматура с сечением 11-14 мм. Эти прутья используют для закладки фундамента под небольшие хозяйственные строения.2. При возведении крупных сооружений используют ленточный тип фундамента с обязательным армированием. Для арматурного каркаса в таких зданиях применяют арматуру с периодическим профилем и сечением от 12 до 18 мм.

В армировании применяются также горизонтальные элементы. Их укладывают с нахлёстом и соединяют с вертикальными элементами. В фундаменте, который заглублен до 50 см, используют два слоя и в каждом от 2 до 4 стержней. Если фундамент глубокого заложения – применяют три слоя. Стержни должны находится на расстоянии в 30-40 см.

Вертикальные элементы поддерживают и соединяют нижний и верхний слой. Размещают их с шагом 50-90 см. На них идёт маленькая нагрузка, поэтому используют сечение стержней всего 6-11 мм.

Каркас из арматурных стержней полностью должен быть залит бетонным раствором. От опалубки каркас отделяется расстоянием в 6-8 см. При возведении основания для частной постройки чаще всего арматурные стержни скрепляются вязальным крючком.

Расход материала для арматурной вязки

Для определения количества необходимого материала берут за основу данные фундамента, а именно: длину, ширину и высоту. Детально изучают схему армирования

Обращают внимание на количество слоев, указанных в схеме и на число продольных стержней по ширине. Реализация материала для армирования осуществляется в килограммах, которые в специальных таблицах переводятся в погонные метры

А вот пластиковую арматуру чаще всего реализуют именно в погонных метрах.

Схема выполнения армирования для ленточного фундамента:

Определение длины шага

Вертикальные и горизонтальные элементы арматуры устанавливаются с определенной длиной шага. В армировании ленточного основания шагом называют расстояние между парой продольных прутьев. Существуют различные формулы и методы расчёта этой длины. Для маленьких зданий обычно расчёты не выполняют, а следуют рекомендациям, по которым стандартное расстояние не превышает 40 см. Этот параметр является ориентиром для ленточного основания.

Как определить расстояние между горизонтальной и вертикальной арматурой для крупных проектов?Чтобы обеспечить антикоррозийные свойства для стальных прутьев, они должны находиться в толще бетона и иметь минимальное расстояние от краёв опалубки в 5 сантиметров. Расстояние между стержнями по горизонтальной и вертикальной прокладке на 10 см меньше параметров ленты. К примеру, берём ширину основания 50 см и получаем расстояние между двумя стержнями в 40 см (50 см – 10 см = 40 см).

Снова возьмём за пример ленточное основание 80х30 см. При таких параметрах арматура располагается на расстоянии в 20 сантиметров. Расчёт прост: 30 см – 10 см = 20 сантиметров. Фундамент, который имеет высоту, равную 80 см, обустраивается с двумя поясами армирования с расстоянием между ними в 70 см (80 см – 10 см = 70 см). Данные о расстоянии между перемычками размещены в СНиПе. Следуя профессиональным рекомендациям, отталкиваются от шага, который не превышает 30 см. Это относится как к горизонтальным, так и к вертикальным перемычкам.

схема, способ расчета количества арматуры.

Для правильного расчета арматуры в железобетонной ленте, необходимо рассмотреть типичные схемы армирования ленточных фундаментов.

В частном строительстве применяется армирование ленты 4-я и 6-ю прутами арматуры.

Какой способ армирования подходит для вашей ленты определить просто – руководствуемся СП 52-101-2003.. Расстояние между соседними, расположенными по горизонтали стержнями арматуры, должно быть 0,25-0,3м (максимум 0,4м), поэтому если у вас ширина фундамента до 0,45м – максимум 0,5м, то вам подойдет армирование 4 прутами арматуры, т.к. расстояние между продольными прутами арматуры и поверхностью фундамента должно быть 5см (максимум 7см).

Если у вас ширина фундамента более 0,5м, то вам подойдет армирование 6 прутами арматуры.

Каким должен быть диаметр вертикальной и поперечной (не продольной!) арматуры.

Высота ленты	Минимальный требуемый диаметр вертикальной и поперечной арматуры, мм
Если высота меньше 0,8м	6
Если высота больше 0,8м	8

Чаще всего используется вертикальное и поперечное армирование стержнями диаметром 8мм. При этом из арматуры делают прямоугольник нужных размеров, по углам которого и будут располагаться стержни продольной арматуры. Располагаться эти прямоугольники должны через расстояние 70-80см. От дна ленты арматура должна располагаться на расстоянии не менее 5см (5 – максимум 10см), от боковых стенок и верха фундамента – 2,5-5см.

Каким должен быть диаметр продольной арматуры.

Тут тоже ничего гадать не нужно. Правило: площадь поперечного сечения продольной арматуры должна быть равна минимум 0,1% от площади поперечного сечения ленты.

Например, у нас лента высотой 1м и шириной 0,4м.

Мы уже знаем, что будем использовать схему армирования с 4 прутами. Вертикальная и поперечная арматура будет диаметром 8мм. Считаем теперь продольную: 40см*100см=4000см²*0,001(это 0,1%)=4см². Дальше можете высчитать диаметр арматуры по формуле S=3,14*R² (только помните разделить на 4, т.к. у нас 4 прута. 1см² – это площадь сечения одного прута), а можете воспользоваться таблицей:

Диаметр арматуры, мм	Площадь сечения арматуры, см², в зависимости от количества продольных прутов.
1	2	3	4	5	6
6	0,28	0,57	0,85	1,13	1,41	1,7
8	0,5	1,01	1,51	2,01	2,51	3,02
10	0,79	1,57	2,36	3,14	3,93	4,71
12	1,13	2,26	3,39	4,52	5,65	6,79
14	1,54	3,08	4,62	6,16	7,69	9,23
16	2,01	4,02	6,03	8,04	10,05	12,06
18	2,55	5,09	7,63	10,18	12,72	15,27
20	3,14	6,28	9,42	12,56	15,71	18,85
22	3,8	7,6	11,40	15,20	19	22,81
25	4,91	9,82	14,73	19,63	24,54	29,45

По таблице выбираем арматуру 12мм. Таким образом, мы получаем 4 стержня арматуры 12мм.

Дополнительные условия. Хотя в таблице есть размеры диаметров продольной арматуры 6мм и 8мм, но стержни такого диаметра в качестве продольной арматуры не используются! Минимум для продольной арматуры – 10мм. А при общей длине одной стороны (прямой) ленты более 3м должна использоваться арматура с минимальным диаметром 12мм.

Внимание! Старайтесь по всему арматурному каркасу использовать арматуру одинакового диаметра. Если вдруг это не получается, то арматуру большего диаметра укладывайте в самом основании ленты. Армирование на углах и требуемый запуск одного прута арматуры на другой при их стыковке

Армирование на углах и требуемый запуск одного прута арматуры на другой при их стыковке.

Стыкуются пруты арматуры внахлест. Длина нахлеста равна 30 диаметрам прутов арматуры. Например, если диаметр арматуры 12мм, то нахлест должен быть 0,36м.

На углах также делается нахлест, равный 30 диаметрам стержней арматуры. Для удобства сначала подготавливаются каркасы для прямых сторон ленты, потом они устанавливаются в опалубку и углы дополнительно связываются арматурой в виде буквы Г, каждая из сторон которой равна 30 диаметрам арматуры.

Подсчитать вертикальную, поперечную и продольную арматуру труда не составит. Сложнее учесть нахлесты. Тут два варианта.

Первый – это общий получившийся метраж продольной арматуры умножить на 1,1-1,15 (т.е. запас 10-15%).

Армирование примыканий

Соединение внахлёст

1. Соединение горизонтальной арматуры (2) примыкающего элемента ленточного фундамента внахлёст осуществляется только к внешней горизонтальной арматуре (1).
2. Шаг поперечной (4), дополнительной поперечной (5) и вертикальной арматуры в зоне примыкания должен быть не менее 3/8 от высоты ленты фундамента.
3. Размеры соединения внахлёст составляют 50 диаметров рабочей арматуры.

Рис.5. Схема армирования примыкания внахлёст.

Хомут Г-образной формы

1. При использовании Г-образного хомута (6) для армирования зоны примыкания горизонтальная арматура примыкающей части и внешняя горизонтальная арматура (1) соединяются с уголком внахлёст.
2. Длина соединения внахлёст (2) составляет 50 диаметров рабочей арматуры.
3. Шаг вертикальной (3) и поперечной арматуры (4) в зоне примыкания уменьшается в два раза при помощи дополнительной поперечной арматуры (5).

Рис. 6. Схема армирования примыкания хомутом г-образной формы.

Хомут П-образной формы

1. Хомут П-образной формы (6) обеспечивает дополнительную жёсткую привязку внахлёст горизонтальной арматуры примыкающего элемента ленточного фундамента (3) к внешней горизонтальной арматуре (1).
2. Длина соединения внахлёст (2) может составлять 35-50 диаметров горизонтальной арматуры.
3. Минимально допустимая длина П-образного хомута должна равняться двойной ширине ленточного фундамента.

Рис. 7. Схема армирования примыкания ленточного фундамента хомутом г-образной формы.

Рекомендуем: Пример расчета диаметра арматуры для ленточного фундамента.

Плюсы и минусы составляющих фундаментных оснований

Бетон – особый строительный материал, после замешивания приобретающий текучую структуру и твердеющий спустя какое-то время после заливки в опалубку. На его основе изготавливаются различные опорные конструкции (фундаментные основания). Текучий материал после застывания приобретает следующие свойства:

• прочность;
• долговечность;
• способность выдерживать большие нагрузки;
• устойчивость к колебаниям температуры.

При исследовании проблемы придется учесть имеющиеся у бетонного материала отрицательные свойства, основное из которых – хорошая гигроскопичность (способность впитывать влагу). Поэтому при обустройстве фундаментов погружаемое в грунт основание и прилегающая к земле часть (цоколь) подлежат гидроизоляции, защищающей материал от прямого контакта с грунтом. Делается это еще и потому, что в зимнюю пору при замерзании влага расширяется и способна разорвать бетонную заливку изнутри.

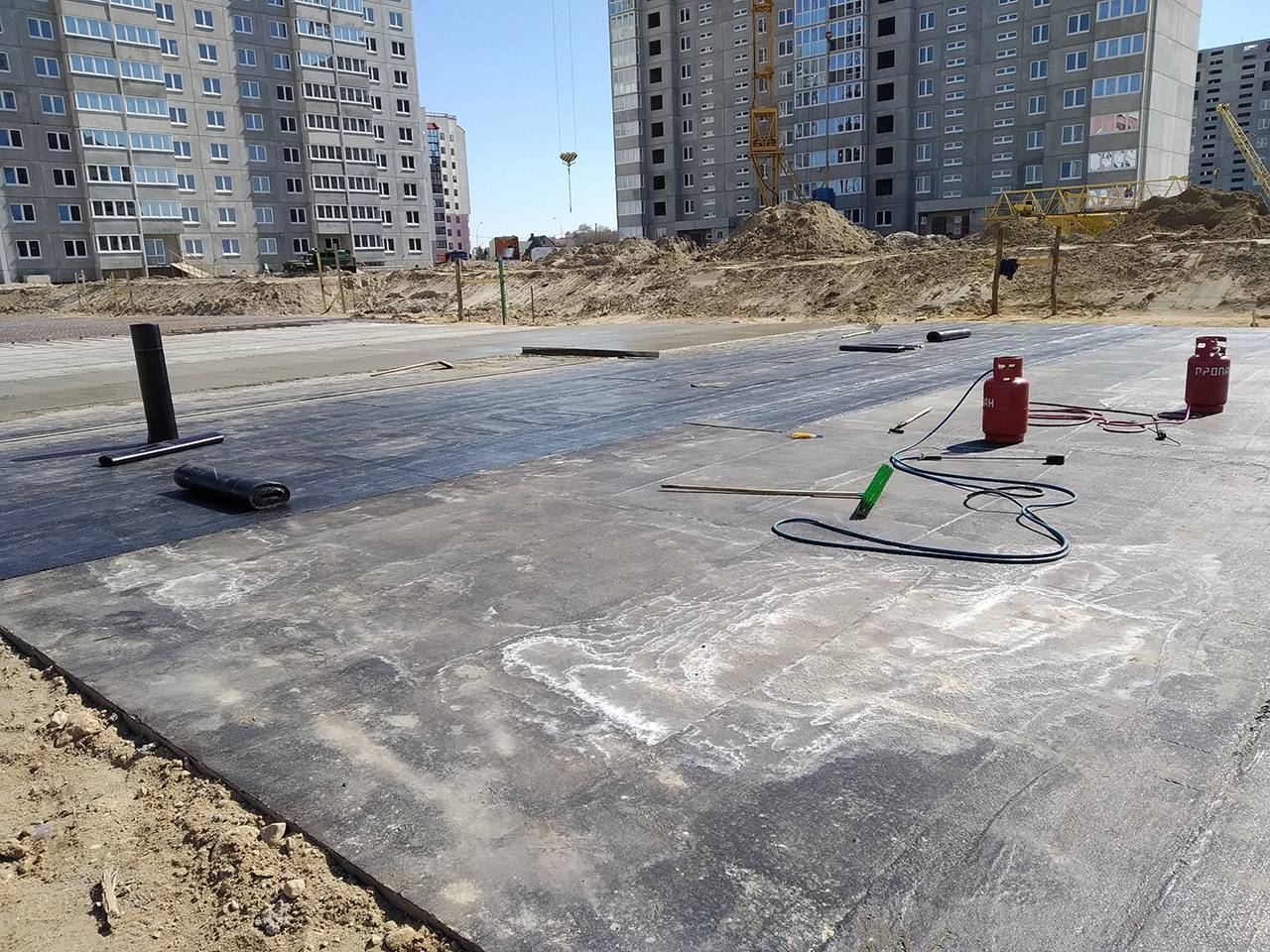

Пример устройства рулонной гидроизоляции перед армированием плитного фундамента.

Еще один существенный недостаток бетона – зависимость прочностных показателей от направления действующих на него нагрузок. Выдерживая значительные прямые давления, на растяжку этот материал “работает” плохо. Последнее означает, что залитая бетонная лента способна выдерживать высокие внешние нагрузки. При этом внутренние напряжения, исходящие из центра наружу, со временем могут разрушить ее.

↑ Ленточный фундамент: плюсы и минусы

В качестве базового материала для ленточного основания используют бетон. Этот стройматериал применялся ещё в Древнем Риме, и активно использовался в качестве основы при возведении зданий. Приблизительно 200 лет назад застройщики решили увеличить прочность бетона. В результате был создан железобетон, совмещающий в себе полезные характеристики стальных прутьев и бетона. Благодаря фундаменту из стали и бетонного раствора появилась возможность создания прочных, надёжных и красивых строений. Добавление стальных прутьев в бетон при возведении фундамента назвали армированием.

Проектируя загородный дом, в большинстве случаев используют ленточный фундамент в качестве основы. На создание этого основания уходит приблизительно 25-30% от бюджета на строительство дома.

Плюсы ленточного основания:

1. Фундамент ленточного типа считается в строительстве одним из самых надёжных. Связывают это с тем, что все применяемые нагрузки на фундамент распределяются равномерно.
2. Конструкцию легко возвести и заполнить раствором.
3. Возможно использование фундамента для построек с подвальным помещением и перекрытиями из тяжёлых материалов (железобетон и монолит).
4. Такой тип основания без проблем можно утеплять, изолировать от насыщения влагой.
5. Для возведения фундаментного сооружения редко применяется спецтехника.
6. Фундамент долговечен, если соблюдаются правила строительства.

Как и все основания, ленточный фундамент имеет и свои минусы:

1. Требуется заранее провести анализ грунта, чтобы учесть его поведение при промерзании в зимние месяцы.
2. В сравнении с некоторыми основаниями – высокая стоимость и большой объём земляных работ.
3. Готовится фундамент долго, приходится ждать затвердения бетона для продолжения строительства.
4. Возможность использования этого типа основания только на плотных и каменистых почвах.
5. Не подходит для возведения на проблемном грунте (влажном, торфяном или пучинистом). На таких почвах фундамент нужно заливать на большую глубину, что приведёт к большим расходам.

Форма для ленточного фундамента соответствует плану постройки. Основание является замкнутой конструкцией, и прокладывается по всему периметру здания, обязательно под несущими стенами и внутренними перегородками.

Виды ленточного фундамента

Есть несколько видов этого типа фундамента, все они различны по технологии возведения и глубине закладки в грунт.

1. Цельнолитой фундамент – это железобетонная лента, которая возводится из бетонного раствора с предварительным армированием. Основание равномерно распределяет все нагрузки на почву. Чтобы увеличить срок эксплуатации основания и устойчивость к нагрузкам, выбирают качественную арматуру.
2. Сборный фундамент. Создаётся из заранее заготовленных или приобретённых бетонных блоков. Этот вид отличает долговечность и высокая прочность. Устойчивость повышают с помощью применения железобетонных подошв. Их устанавливают на песчаную подушку, сверху монтируются сами бетонные блоки. Данный вид фундамента используют в малоэтажном строительстве.
3. Мелкозаглубленное основание. Его закладывают выше уровня, на котором промерзает почва. Глубина закладки не больше 50 см. Если используется этот вид основания, то по всему периметру выполняют утепление, которое сведёт к минимуму воздействие природных факторов.
4. Заглубленное основание. Закладка выполняется на глубину, которая на 15-20 см ниже того уровня, где проходит линия промерзания почвы. Фундамент этого типа обустраивают с армированным поясом.

Материалы и инструменты для вязки арматуры

Учитывая то, что арматурный пояс придает всей конструкции устойчивость, воспринимая существенную долю нагрузки, от его качественного выполнения зависит многое.

Как все же правильно вязать арматуру для ленточного фундамента? Принято понимать, что для создания каркасной основы необходимы стальные прутья. Строители предпочитают пользоваться следующими типами арматурной стали, разделяющейся по:

• материалам изготовления. Железные прутья считаются классическим вариантом, неоднократно испытанным в деле. Их разделяют на шесть групп по уровню прочности, материал гнется и сваривается. Прутья композитные содержат в себе волокна базальта, углерода, стекла и арамида. Этот тип материала отличается более легким весом, приемлемой стоимостью, не ржавеет, не гнется и не подвергается сварным работам;
• профилям. Гладкопрофильную чаще используют вместо перемычек для соединений. Прутовая саль, имеющая периодический профиль, различается рельефностью, с помощью которой улучшается сцепляемость с раствором.

Для правильной вязки потребуются специальные инструменты. Если соблюдать правила вязки, то можно добиться более надежного соединения, чем сварка. Показатель прочности в соединительных узлах не понизится, помощь опытного сварщика не потребуется, все работы выполняются непосредственно в опалубочной конструкции или в непосредственной близости.

Разберемся, чем можно связывать арматуру для фундамента. При проведении таких работ можно пользоваться:

• вязальным пистолетом. Наиболее быстрый метод. Устройством неудобно работать в труднодоступных участках, да и проволоку, предназначенную для вязки, он расходует в больших количествах. Основной недостаток инструмента – высокая стоимость. Если использовать приспособления китайского производства, то одного пистолета хватит на 1 основание;
• крючком для вязки. Напоминает изогнутый и заточенный гвоздь, имеющий вместо шляпки рукоятку. В интернете можно найти материалы, как вязать арматуру шуруповертом, используя такой крючок в качестве насадки. Винтовые крючки промышленного изготовления работают эффективно, но процесс замедляют, оставляя длинноватые хвостики;
• народными средствами. При небольших рабочих объемах и отсутствии специальных инструментов, допускается применение плоскогубцев или самодельного крючка, подготовленного из подходящего гвоздя. Качество работ будет не самым лучшим, подобная схема вязки арматуры для ленточного фундамента должной прочности не даст.

Конструкционные стержни различают по предназначению:

• рабочие прутья. Продольные элементы арматуры, расположенные вдоль ленточного основания;
• хомуты. Бывают поперечными, вертикальными и горизонтальными, соединяю каркасную конструкцию в одно целое.

Чтобы знать, как правильно вязать арматуру для строительства основания под частный дом, необходимо знать определенную схему работ:

• используют композитные или сальные прутья с диаметром в 11 – 14 или в 12 – 18 мм, профилем периодического типа;
• прутья выкладываются с нахлестом, соединяются горизонтальными элементами. Для мелкозаглубленного основания достаточно двух слоев по 2 – 4 стержня, в других конструкциях устраивают три слоя. Промежутки между прутьями не должны превышать тридцати – сорока сантиметров;
• вертикальными элементами поддерживают верхние и нижние слои, размещают их с шагом в сорок – девяносто сантиметров. Нагрузка на них приходится небольшая, для изготовления подойдет материал с диаметром в 6 – 11 мм;

выполняется защита от воздействия коррозии. Каркас полностью должен быть залит бетоном, от верхнего края опалубки его должно отделять не менее шести – восьми сантиметров. Устраивая фундамент под частный дом, для вязки арматуры используют крючок.

Как правильно вязать арматуру, мы уже знаем. А сколько ее потребуется для устройства фундамента? Объем материала определяется на основании:

• размеров фундаментной основы;
• схемы, определяющей, как связать стальные прутья. Она включает в себя число слоев и продольно расположенных прутьев по всей ширине.

Требования СНиП к монтажу арматуры

Общие схемы и требования к возведению конструкций с использованием бетона (железобетона) определены в СНиП 52−01−2003. Данный документ содержит правила расчета склонности железобетона к деформациям, его способности к образованию трещин, показателей прочности, требования к размерам и формам конструкции:

• при возведении фундаментов можно использовать только арматуру, соответствующую стандартам, с сертификатом качества, определенную в проектной документации;
• прутья сцепляются так, чтобы полностью исключить возможность их смещения во время заливки бетона;
• если для армирования ленточного фундамента используются сварные каркасы или сетки, то при их изготовлении разрешается применять такой способ сварки, который не допускает деформирования;
• радиус изгиба арматурных прутьев должен соответствовать затребованному в проекте;
• механические стыки арматуры по прочности не должны уступать прочности основного материала;
• расстояние между вертикальными стержнями зависит от их диаметра, вида заполнителя бетонной смеси, расположения в каркасе, метода заливки бетона, но не допускается шаг меньше, чем 25 см;
• расстояние между продольными прутьями не должно превышать 40 см;
• расстояние между прутьями, установленными поперечно, не должно превышать 30 см.

Для вертикального армирования используются прутья с диаметром 10−12 мм с ребристой поверхностью. Для продольного расположения диаметр арматуры не должен быть меньше, чем 10 мм и больше, чем 32 мм. Для поперечного размещения используется арматура с диаметром от 6 до 8 мм.

Какая арматура нужна для плитного фундамента

Любой пруток, использующийся в каркасе фундамента, должен соответствовать требованиям ГОСТ 5781 от 1982 года. Однако у арматуры, как и у большинства конструкционных материалов, существует классификация:

• AIII – соответствует маркировке A400 и А500, имеет переменное сечение, в народе именуется «рифленкой»;
• AII – соответствует действующему классу A300, сечение периодическое, разряженное;
• AI – новая маркировка A240, профиль гладкий.

Для фундамента используют арматуру A400 (AIII), имеет серповидный профиль.

В продаже вы чаще всего встретите стержни класса A500С (для сварных сеток, каркасов) либо A500. Арматура с индексом С на конце подходит для сварки и для вязки, без индекса — только для вязки.

Рекомендуем прочитать подробнее: Какая арматура нужна для фундамента.

Ввиду сложности расчетов и небольших габаритов зданий в малоэтажном строительстве рекомендуется упрощенная схема. Две сетки на расстоянии 10 см по вертикали минимум с одинаковыми ячейками. Если застройщик хочет сэкономить на заливке плиты, расчет следует заказать специалистам, которые сделают расчет минимально необходимого армирования, применят тонкую арматуру в центре фундамента, усилят периметр, места прохождения внутренних стен.

Если размеры фундамента больше 3 м по любой стороне плиты, рекомендуется использовать прутки минимум 12 мм. Для определения минимально возможного сечения применяется методика:

• расчет сечения плиты – длина, умноженная на толщину (например, 6 м х 0,3 м);
• вычисление минимально допустимой площади прутка в сечении – предыдущая цифра делится на процент армирования минимальный (0,3% для бетона В20, 0,15% для марки В22,5, 0.1% для марки В15), для этого примера 1,8 м²/0,15 = 27 см²;
• расчет площади арматуры в каждом ряду – полученный результат делится пополам (в примере 27/2 = 13,5 см²);
• определение минимально допустимого сечения прутка в зависимости от шага сетки (13,5 см²/ 31 стержень через 20 см для плиты длиной 6 м = 0,42 см²;

В ГОСТ 5781 имеется таблица сортаментов с сечениями арматуры разного диаметра. Например, для диаметров прутка 14 мм, 12 мм, 10 мм это значение составит 1,54 см², 1,13 см², 0,785 см², соответственно. Таким образом, даже 10 мм арматура обеспечивает вдвое большее значение процента армирования в сравнении с минимальным. Вязка производится в пятне застройки после раскладки порядно.

Шаблон для укладки арматуры.

Затем необходимо правильно подсчитать общее количество сортамента металлопроката каждого диаметра. Стержни продаются 11,7 м длины, нахлест при продольной анкеровке составляет 40 диаметров арматуры. Длина заготовки для каждого П-образного хомута равна 5 размерам толщины плиты, их количество совпадает с общим числом продольных, поперечных прутков в одной сетке. Пересчитать длину в килограммы можно по таблицам из того же ГОСТ, однако на каждом строительном рынке имеются аналогичные таблицы перевода.

Верхняя сетка укладывается на подставки, самыми популярными в частном строительстве являются:

• паук – П-образный хомут с изогнутыми в противоположных направлениях лапками;
• поддерживающий каркас – изогнутая под прямым углом решетка.

Длина каждой из них рассчитывается индивидуально с учетом 2 шт/м².

Паук из арматуры диаметром 8 мм, такие элементы необходимо изготовить заранее для укладки верхней сетки.

Как правильно армировать углы ленточного фундамента: виды соединений и подробное описание

Чтобы выполнить все работы в соответствии с нормами и регламентами, следует составить схему усиления для каждой зоны бетонного основания. Как мы уже писали выше, угловые примыкания — это самые подверженные нагрузкам места

Значит здесь необходимо особое внимание к типам армировки. Если просто напрямую связать два прутка, то этого может оказаться недостаточным и вызвать нарушения в конструкции в дальнейшем.

Связка металлопроката П-образно

Для этого нужно приобрести элементы в форме буквы П, которые следует расположить в местах соединения арматуры. Габариты этих деталей должны равняться ширине всей ленты, а это составляет минимум пятьдесят диаметров продольного прутка.

«Лапка» и нахлест

Увеличение прочности происходит благодаря сгибанию одного из окончаний прутьев. Части, расположенные внутри, прикрепляют к горизонтальным внахлест. А наружные детали привязываются с помощью крепления длинной до пяти сантиметров.

С использованием Г-образного хомута

Металлические прутья, располагаемые внутри конструкции, закрепляют к наружным продольным с нахлестом, через расстояние до трех четвертей от высоты ленты. Длина нахлеста составляет не менее, чем 50 диаметров используемого проката. Также продольные каркасы стыкуются с помощью поперечных элементов.

Схемы армирования углов

Для формирования единой жёсткой пространственной рамы ленточного фундамента применяют следующие схемы угловых и примыкающих соединений продольной арматуры:

1. Жёсткое угловое соединение арматуры внахлёст и «лапкой».
2. Армирование угловой зоны при помощи хомута Г-образной формы.
3. Схема армирования угла при помощи П-образного хомута.
4. Армирование зоны примыкания при помощи соединения внахлёст.
5. Схема армирования примыкающей зоны при помощи хомута Г-образной формы.
6. Армирование области примыкания при помощи хомута П-образной формы.
7. Армирование тупых углов при помощи жёсткого соединения внахлёст.

Любая из вышеперечисленных схем предусматривает жёсткое соединение внутренней и внешней продольной арматуры.

Схема внахлёст (лапки)

1. Жесткость углового соединения внешней горизонтальной арматуры обеспечивается внахлёст при помощи сгиба одного из свободных концов (1-2).
2. Привязка внутренней горизонтальной арматуры (7) к внешней горизонтальной арматуре (2) осуществляется внахлёст.
3. Привязка внутренней горизонтальной арматуры (3) к внешней связке (1-2) производится при помощи соединения «лапка».
4. Шаг угловой поперечной арматуры (5) и вертикальной арматуры (4) рассчитывается по формуле 3/8 высоты ленточного фундамента.
5. Длина «лапки» составляет 35-50 диаметров продольной арматуры.

Рис. 2. Схема армирования угла внахлёст.

Хомут Г-образной формы

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6).
2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст.
3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента.
4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5).
5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.

Рис. 3. Схема армирования угла г-образным хомутом.

Хомут П-образной формы

1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка.
2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

Рис. 4. Схема армирования углов п-образным хомутом.

Тупой угол

1. Для надёжного соединения арматурного каркаса при повороте ленточного фундамента под тупым углом (1) используется схема жёсткого соединения внахлёст свободных концов внутренней горизонтальной арматуры (4) с внешней горизонтальной арматурой (5).
2. Вертикальную (2) и горизонтальную (3) арматуру в зоне соединения внахлёст следует устанавливать в 2 раза чаще, чем на ровных участках ленты.
3. Длина соединения внахлёст должна быть не меньше 50 диаметров продольной арматуры.

Рис. 8. Схема армирование тупого угла.

Вязать арматуру или варить

Вязание арматуры для фундамента выполняется с применением:

• проволочного вязального материала. Технология такого вида монтажа отличается надежностью, пользуется популярностью. Вариантов увязки проволокой много, но многие предпочитают узловую;
• муфт резьбового и обжимного типа. Применение возможно на участках механических стыков;
• стальных скрепок. Металлические прутья соединяют, не устраивая проволочных узлов;
• хомутов и фиксаторов из пластикового материала. Такими приспособлениями монтажные работы выполняются легко и оперативно, крепежные детали отличаются устойчивостью к воздействию коррозии. Но применение таких фиксаторов одобряют не все строители.

Многие задают вопрос: вязать или варить арматуру для фундамента? Второй способ более быстрый, но для его игнорирования имеются определенные веские доводы:

арматурная сталь в точках соединений сильно перегревается. Металл утрачивает до пятидесяти процентов прочности, если подвергается обработке сваркой. Эта особенность очень важна при вязке арматуры для углов фундамента, потому что в подобных местах чаще всего проявляются все негативные отличия такого способа;

• если фиксирование опорных элементов выполнено жестко (сварочным агрегатом), то нагрузочные усилия на каркасную основу действуют неравномерно. В точках жестких сцепок создаются напряжения аномального характера;
• если в процессе сборки будет допущена ошибка, то придется использовать для каркаса новый материал;
• работа сварочным аппаратом подразумевает наличие специальных навыков и расходы на оплату электрической энергии.

Итак, можно ли варить арматуру для фундамента, а не вязать? Бывают ситуации, когда обвязка фундамента арматурой без применения сварки не выполняется:

• если в фундаментной основе предусматриваются закладные элементы. Подобные детали монтируют в точках, где ожидается максимальная нагрузка на бетонную конструкцию. Закладные наваривают на арматурный скелет, чтобы спровоцировать равномерное перераспределение нагрузки;
• если есть необходимость зафиксировать соединения продольного типа. В точках нахлеста арматуры создаются двойные слои, которые необходимо сваривать. Прутья встык не крепят, так как сечений будет маловато для прочного соединения.
