Что собой представляет вертикальная планировка земельного участка?

Строительство дома на склоне — на участке с уклоном

На участке с уклоном, с перепадом высот в границах фундамента до 1 м., выгодно делать выравнивающую отсыпку грунта на площадке строительства.

Подошву всех частей фундамента на склоне размещают в одном горизонтальном уровне.

При перепаде в границах фундамента высоты естественного грунта до 0,3-0,4 м., площадку строительства выравнивают отсыпкой в горизонтальный уровень. Высота надземной части фундамента-цоколя на такой выровненной в горизонт площадке получается одинаковой по всей площади дома.

При перепаде высот естественного грунта менее 0,4 м площадку строительства дома выравнивают отсыпкой в горизонтальный уровень.
1 – фундамент-цоколь; 2 – отсыпка грунта; 3 – отсыпка грунта под отмостку; 4 – отмостка; 5 – ливневый лоток.

Устройство фундамента на склоне получается наиболее экономным, если подошву фундамента в нижней части склона разместить на поверхности, на уровне природного грунта, а заглубляют фундамент только в нагорной части площадки.

Отсыпку грунта в насыпь, для выравнивания площадки, производят после окончания всех работ по устройству фундамента.

Если перепад высот природного грунта на площадке более 0,4 м., до 1 м., то отсыпку грунта выгодно выполнять не в горизонт, а только с целью некоторого снижения величины перепада высот на площадке строительства.

При перепаде высот естественного грунта более 0,4 м. отсыпку грунта выполняют не в горизонт, а только с целью искусственного уменьшения перепада высот.

В этом варианте бывает выгодно в нижней части склона сделать ленточный фундамент на насыпи, поднять подошву всего фундамента выше уровня природного грунта (выше, чем это показано на рисунке).  Это приведет к снижению высоты всей ленты фундамента-цоколя, но потребует увеличения объема грунтовой отсыпки.

В нижней части склона срезают растительный слой грунта и отсыпают под лентой фундамента подушку из песчано-гравийной смеси. В нагорной части склона роют траншею и отсыпают подушку фундамента в одном горизонтальном уровне. Толщину и ширину песчаной подушки определяют в результате расчёта ленточного фундамента.

Выравнивающую отсыпку грунта на площадке строительства удобнее производить после окончания всех работ по устройству фундамента.

Под подошвой фундамента высоту подушки  не рекомендуется делать более 0,6 м. Насыпной грунт послойно уплотняют, но все равно, его не удается уплотнить до природного состояния. Грунт со временем доуплотняется. Толстый слой насыпного грунта под фундаментом может привести к недопустимым деформациям.

Схема вертикальной планировки

Но все это чисто практические рекомендации, а нужно еще выяснить, как сделать схему вертикальной планировки участка, чтобы ее поняли строители. Допустим, вы хотите проконтролировать исполнение работы или понять, все ли правильно сделали проектировщики. На геоподоснову наносят отметки, показывающие расположение отдельных объектов, а при помощи красных линий определяется проектная поверхность.

Если где-то будут подсыпать грунт, красные линии отодвигают, обозначая понижение, а если в определенном месте его планируют срыть, на схеме буде показано повышение. Единственный допустимый случай обрыва контура — соединение проектных поверхностей с откосами или стенами (заборами).

Неизменный на всем протяжении уклон показывается одинаковым удалением горизонталей друг от друга. Угол между линиями, указывающий на отметки понижения местности, означает гребень, в противоположном случае он показывает выемку. Вода с поверхности будет течь под прямым углом к красным линиям. Горизонтали с закрытым концентрическим контуром, окружающие одна другую, показывают холм (когда центр занят более высокими линиями) либо впадину (когда ближе к середине они понижаются).

Этих сведений достаточно, чтобы «прочитать» схему вертикального планирования участков и реализовать ее максимально грамотно.

О том, как вертикально планировать участок — следующее видео.

Структура и форма

В рамках индивидуального жилищного строительства рассматриваемая схема должна в обязательном порядке включать в себя следующие позиции:

  • действующая нумерация плана;
  • этажность строения с указанием общей высоты постройки;
  • процентные параметры застройки с указанием результатов совершенных расчетных операций;
  • общий метраж земельного участка и объекта строительства;
  • структурные особенности объекта;
  • условные обозначения.

Если составлением схемы занимаются физические лица, то они должны заниматься оформлением как текстовой, так и графической части.

Первый раздел включает в себя:

  • полную характеристику территориального надела, на котором планируется возведение новых объектов строительства;
  • подтверждение пределов санитарной зоны в рамках границ земельного участка;
  • обоснование планировки надела в соответствии с актуальными градостроительными и техническими нормативами;
  • проект благоустройства прилегающих территорий.

Что касается графической части схемы, то в ней обязательно нужно отразить:

  • место фактического расположения существующих построек и планируемых к возведению объектов;
  • планируемые к установке подходе и подъезды;
  • границы охранных территорий;
  • заключение о благоустройстве прилегающего к объекту строительства участка.

Образец градостроительного плана земельного участка:

Требования к составлению

К составлению рассматриваемой схемы предъявляются определенные требования, при несоблюдении которых документ не сможет быть принят в установленном законодательством порядке.

В текстовом разделе СПОЗУ прописывается информация:

  • исчерпывающее описание территориального надела;
  • законное обоснование расположения пределов санитарной зоны;
  • обоснование действующей планировки территории;
  • обоснование решений в условиях инженерной подготовки территорий, в том числе и параметров, связанных с инженерной защитой земель и объектов строительства от многочисленных геологических процессов, вод на поверхности и внутри грунта и так далее;
  • подробное описание рельефа с помощью вертикальной планировки;
  • обоснование планируемых решений в сфере благоустройства прилегающих территорий;
  • зонирование территориального надела и обоснование функциональных особенностей схемы с нюансами размещения построек и вспомогательных сооружений, включая подсобные и складские помещения;
  • описание существующих транспортных развязок, с помощью которых происходит обеспечение внешних или внутренних грузоперевозок – данный параметр присущ для объектов строительства, имеющих производственное назначение;
  • характеристика и технические параметры транспортных коммуникаций.

К оформлению графической части схемы планировочной организации участка земли также предъявляются определенные требования.

Нужно указать следующий набор сведений:

  • места размещения уже построенных или планируемых к возведению капитальных объектов с учетом существующих подходов к ним;
  • предельные параметры зон публичных сервитутов – прописываются при наличии;
  • любые объекты строительства, которые планируется сносить;
  • решения в рамках планирования размещения и благоустройства объектов на прилегающих территориях;
  • этапы возведения объектов в рамках капитального индивидуального строительства;
  • схемы передвижения специализированных транспортных средств на участке строительства;
  • кадастровый план земли;
  • сводная планировка инженерных и технических сетей с указанием конкретных мест подключения панируемого к постройке объекта к существующим энергетическим блокам для обеспечения строения соответствующими ресурсами;
  • ситуационная планировка размещения объекта капитального строительства в пределах участка земли в конкретном населенном пункте;
  • границы зон, имеющие индивидуальные условия использования в соответствии с нормами действующего законодательства и пределы территорий, подверженных риску возникновения чрезвычайных происшествий как природного, так и техногенного характера;
  • для объектов, имеющих исключительно производственное назначение нужно указать планируемые коммуникации инженерного и транспортного типа с учетом обозначения мест их подключения к уже установленным энергетическим сетям.

План и методы создания проекта вертикальной планировки

Проекты вертикальной планировки участков создают на основе проектов горизонтальной планировки. Метод их разработки выбирают с учетом особенностей рельефа местности, а также стадии готовности плана размещения капитальных объектов и инженерной инфраструктуры. Вне зависимости от метода суть работы всегда заключается в определении высотных проектных отметок поверхности, расчете уклонов для движения транспорта и пешеходов и поверхностного водостока, подсчете объема земляных работ.

  • Метод проектных отметок . Этот вариант используется на подготовительных этапах разработки проектной документации высотного решения уличной сети, территории отдельного района или целого населенного пункта и при создании детальной го плана участка. Метод позволяет определить уклон, превышения, высотное положение разрабатываемого рельефа земельного участка. Создание схемы планировки заключается в определении и внесении в технологическую карту отметок в местах входа на участок, по границам объекта, на пересечениях дорожных осей, осей аллей, проездов, дорожек и в местах перегиба на данных осях, в углах площадок и в точках соприкосновения дорожки и площадки, в центрах площадок, в местах, находящихся на оси конца и начала дорожек, в местах характерных изгибов дорожек, в углах перекрестков дорог, а также на характерных участках по всей разрабатываемой территории.
  • Метод проектных (поперечных/продольных) профилей . Применяется при работе над планом земельного участка под строительство различных линейных сооружений. К ним относятся железные и автомобильные дороги, трамвайные пути, подземные инженерные сети и т. д. Также эта схема вертикальной планировки подходит для планирования отдельных зон территории. Суть метода заключается в создании продольного профиля улицы или участка с последующим построением поперечных профилей с шагом 20, 40 либо 100 м. Профилями здесь называют условные размеры проектируемой и существующей поверхностей в определенных сечениях.
  • Метод проектных (красных) горизонталей . Используется при создании детальных проектов вертикальной планировки улиц, промышленных площадок, площадей, территорий микрорайонов, зеленых насаждений и аналогичных объектов. Суть метода следующий: на план с геодезической подосновой, где изображен имеющийся рельеф и все планируемые проектные решения (сооружения, здания и т. д.) накладываются горизонтали, которые показывают проектный рельеф как прямые параллельные линии.

Помимо вышеперечисленных методов также применяются метод нулевой линии и сочетающий в себе разные способы планировки территорий комбинированный метод. Если проект сложный, могут использовать графоаналитические методы. Они дают возможность провести планировку с подсчетом объемов земляных работ при помощи компьютерного оборудования.

Какая понадобится техника?

Планировку участка можно произвести механизированным или ручным способом.

  • В первом случае арендуется тяжелая техника: бульдозер или грейдер, трактор с планировочным ковшом, трактор с культиватором.
  • При механизированном самостоятельном проведении мероприятий используется мотоблок с культиватором и фрезой для срезания грунта.

Наиболее дешевый способ – ручная планировка. Для ее проведения потребуются такие инструменты: лопата (совковая и штыковая), тяпка разного размера, грабли, лом, колышки, молоток (кувалда), топор, пила (ножовка) для удаления растительности. Для перевозки грунта необходима тачка или тележка.

Измерения и разметка производится с помощью:

  • нивелира;
  • строительного уровня;
  • рулетки.

Следим за тенями

Место для дома выбирается также исходя из движения теней. Обычно растения, которые длительное время находятся в его тени, чувствуют себя не очень хорошо, поэтому во избежание подобных случаев дом ставят либо рядом с дорогой, оставляя небольшой палисадник, либо отодвигают вглубь участка.

Стоит помнить, что северная сторона дома всегда в тени, а южная под действием солнечных лучей способна перегреваться. Поэтому ставить дом желательно в направлении запад-восток для равномерного освещения. Для достижения хорошей освещенности участка дом ставят либо в юго-западном секторе, либо в северо-восточном. Можно поставить его и посередине, но со смещением к северному краю, чтобы не затенить участок соседей.

Если есть общая комната или терраса, ее окна должны смотреть на цветник или сад. Окна спальни должны выходить на зону отдыха или опять же на цветник. Окна кухни могут смотреть в сторону огорода или хозяйственной территории. Желательно расположить кухню подальше от входа и зоны отдыха.

Теплицу ставят также с оглядкой на освещение. Обычно она располагается в хозяйственной зоне. Сюда же можно определить компостную кучу и место для сжигания мусора.

Похожие предложения

Проектная декларация на рекламируемом сайте fresh-dom.ru. ООО «СтройИнвестГруп». Срок сдачи: III кв. 2021

ЖК Fresh

  • от 6,5 млн руб.
  • Красногвардейская

От 13 664 рублей в месяц. Дешевле аренды. Квартиры в самых высоких домах в округе. С панорамными окнами, потолками до 3,5 метров. Рациональные планировки. Авторские входные группы с reception. Подземный паркинг. Природа у порога. 150 метров до метро. Покупайте онлайн!

Проектная декларация на рекламируемом сайте https://varshavskaya.life. АО «МОСКВОРЕЦКОЕ». Срок сдачи: I кв. 2021 – II кв. 2021

ЖК «Life-Варшавская» в 1 минуте от метро

  • от 7 млн руб.
  • Варшавская

Квартиры со скидкой 7%. Экологичный smart-квартал в 20 минутах от центра Москвы. В окружении парков и ТРК. Рядом 3 детских сада и школа. Комфорт-класс – дворы без машин, подземный паркинг, ландшафтный дизайн и благоустройство. Семейная ипотека – от 4,9%, ипотека для всех — от 6,5%!

Проектная декларация на рекламируемом сайте https://now-kvartal.ru/. Специализированный застройщик «Нагатинский парк». Срок сдачи: IV кв. 2021

Квартал NOW

  • от 8,1 млн руб.
  • Технопарк

Квартиры на набережной от 8,1 млн рублей. 5 минут до метро Технопарк. Редкие форматы квартир.

Дренаж на участке для частного дома

Для сбора и организованного отвода дождевой и талой воды с участка необходимо сделать поверхностный дренаж – водосточные лотки по поверхности участка.

На участке с уклоном, до строительства дома, поверхностные воды могли свободно стекать по склону. Дом станет препятствием для стока, и вода будет собираться у стен с нагорной части дома.

Для сбора и отвода воды, стекающей по склону, вдоль отмостки с нагорной части дома укладывают лоток, поз. 5 на рисунках выше.

Эти же лотки могут принимать воду из водосточной системы крыши. Для этого лотки устраивают вдоль отмостки и с других сторон дома.

Дренажные лотки на участке устраивают также для сбора и отвода воды с площадок с твердым покрытием.  Лотки поверхностного дренажа выводят в удобное место для сброса воды на рельеф за пределы участка.

На некоторых участках весной, в верхнем слое грунта, появляется вода –верховодка. Верховодка появляется на участках, где верхний слой грунта водопроницаемый — песчаный, а ниже лежит слой водоупорной глины.

Стекающая по склону верховодка задерживается фундаментом, накапливается, замачивает и размывает грунт возле фундамента.

Для защиты фундамента от верховодки выполняют глубинный дренаж в виде завесы:

Перехватывающий глубинный дренаж – завеса, защищает фундамент дома от верховодки.
Трубу дренажа прокладывают по нагорной части участка поперек склона на глубине ниже подошвы фундамента.
5 – труба дренажа; 6 – дренажный колодец; 7 – приемный колодец.

Строительство

Пожалуй, без преувеличения, самая тяжёлая часть работы. Ведь здесь надо построить и дом, и сарай, и даже туалет «коробка обыкновенная с дыркой» поставить. Как это выглядит?

Планировка земельного участка: дом


планировка участка — пример

Обычно дом ставят на расстоянии 5-6 метров от границы самого участка, чаще всего на самой высокой точке, чтобы был отвод воды от фундамента. От участка соседей дом должен по двум сторонам (прямой угол) отходить на три метра с каждой стороны. Это всё высчитывается с помощью обычной рулетки.

Затем вы подготавливаете фундамент здания вашего будущего дома. Глубина основания составляет в среднем метр, ширина зависит от того, какой толщины будут стены дома+10 дополнительных сантиметров. Разумеется, что все работы с фундаментом ведутся только в сухую и тёплую погоду. В обязательном порядке вы также делаете вентиляцию для фундамента и гидроизоляцию.

На этой же стадии вы размечаете место для туалета (так как все привыкли в доме ходить). Оно делается за границей участка (метр или полтора), для более удобного подъезда ассенизаторского авто. На стадии строительства вы прокладываете трубы в направлении, где у вас отмечены санузел и кухня. После того, как достроен дом, вы включаете саму систему в работу.

Планировка земельного участка: размещение хозяйственных построек.

По идее, хозстроения размещают одновременно с домом, но опыт показал, что удобнее делать это после окончания строительства дома. При их размещении учитываются также три метра от забора соседей, также размечаете площадь фундамента. Размещая тот же сарай,учитывайте, что он не должен также подтапливаться водами, которые будут уходить от дома. Вы также делаете водоотвод, как и для дома (сырые инструменты — это неудобно для работы). Принцип строительства сарая такой же, как и у дома. Сарай традиционно размещают на южной стороне земельного участка.

Планировка земельного участка: размещение дополнительных пристроек

К ним относятся беседки, каменные летние кухни, пруды и т.п. Мы привыкли видеть красивые проекты небольших частных территорий (от 5 до 15 соток), но реально жизнь оказывается прозаичнее, ведь на территории в 5-6 соток можно поставить только дом, сарай и туалет. На территории в 10 соток можно добавить беседку или баню. 15 соток — гуляй, душа! Здесь и баня, и дом, и сарай, и сад с прудиком. Красота.

При размещении беседки учитывайте её размер и предназначение. Иногда встречаются варианты, когда беседка совмещает в себе функции летней кухни. В таком случае правила её размещения и строительства аналогичны правилам для дома.

При размещении места для мангала исходите из того, что вы должны его легко убрать. Если же вы хотите себе каменную летнюю кухню, то для этого вам надо рассчитывать, что огорода практически не будет, так как участок примерно 2х2 займёт именно данная пристройка.

Программы которые можно использовать для составления СПОЗУ

Для самостоятельной работы с программами, потребуется:

  1. Отсканировать схему участкав хорошем качестве;
  2. Сохранить фотографию на компьютере;
  3. Начертить схему будущего дома (объекта);
  4. Сделать разметку параметров объекта (расстояния отступов от внешних границ, от контура);
  5. Рассчитать все технико-экономические объекта;
  6. Указать, кто изготовил СПОЗУ, поставить дату и свою подпись.

Для составления схемы своими руками, можно использовать следующие программы:

AutoCAD

Самая распространенная программа для составления схемы. Программа проста в освоении и дает возможность учесть все изломы объекта, точно нанести координаты всех поворотных точек, а также учесть особенности рельефа земельного участка. Программа является платной, но есть триал версия на 30 дней, чего должно хватить для составления плана.

3D Max

Программа для продвинутых пользователей и профессионалов. Использвется инженерами и профессиональными архитекторами для моделирования объектов в трехмерном пространстве. Программа является платной, но есть триал версия на 30 дней, чего должно хватить для составления плана.

Графический редактор Paint

Программа Paint — самый простой вариант составления СПОЗУ своими руками. Не требует ни каких лиценций и особых навыков.

К подготовке документа предъявляются довольно серьезные требования, т.к. на его основе будет принято решение о разрешении объекта на застраиваемом участке. Если при изготовлении будут допущены мельчайшие ошибки или будут несоответсвия, подготовленный чертеж простой чертеж, будет сражу же отклонен при согласовании. Если, не уверены в своих силах, рекомендуем обратиться к нам за помощью. Поможем сэкономить время и нервы в получении.

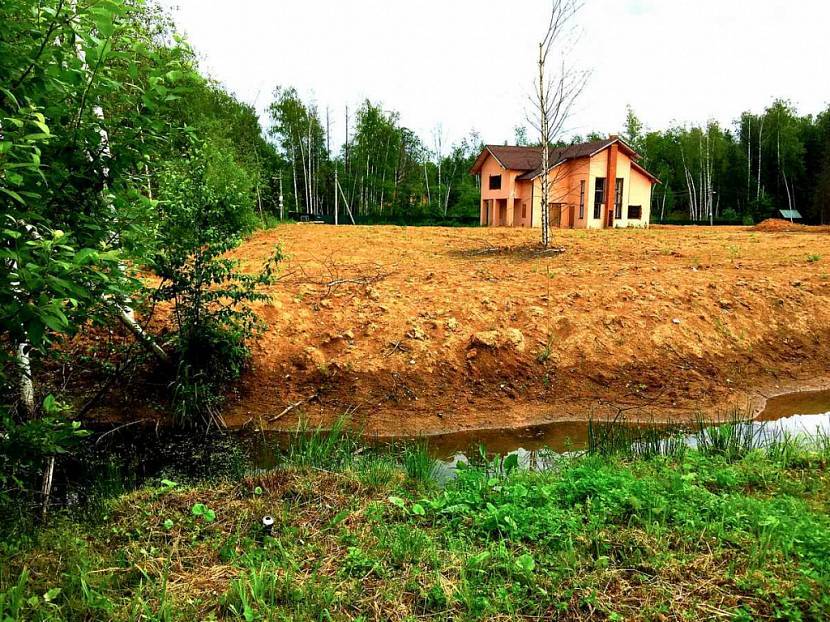

Вертикальная планировка земельного участка

Вертикальная планировка участка – это инженерная подготовка по искусственному изменению существующего рельефа местности путем срезки и подсыпки грунта, смягчения уклонов с целью оптимального приспособления участка застройки для строительства коттеджа.

Финские архитекторы бережно относятся к окружающей природе и разрабатывают свои проекты домов в рамках концепции гармонии человека и существующего ландшафта, поэтому они предлагают выравнивать участки только в случаях крайней необходимости.

Участок для застройки может быть:

  1. Ровным;
  2. C небольшим уклоном и с перепадом высот в границах пятна застройки ≤0,5м.
  3. Со значительным уклоном и с перепадом высот — 0,5-1м.
  4. С крутым склоном и с перепадом высот ≥1м.

Вертикальная планировка участка застройки производится для всех участков — как с уклоном, так и без него. Рекомендуется всегда производить повышение уровня участка на месте застройки.

Преимущества выполнения вертикальной планировки:

  1. Увеличение несущей способности грунта в основании фундамента.
  2. Уменьшение пучинистости грунта под фундаментом.
  3. Создание или улучшение условий для дренирования и отвода дождевых, талых и грунтовых вод от фундамента.
  4. Создание условия для повышения всей поверхности участка вокруг дома как для завоза плодородного грунта при благоустройстве, так и для визуального поднятия участка и дома относительно дороги, соседних участков. Чтобы не было эффекта «дом в яме».
  5. Исключение необходимости вывозить грунт из котлована, который можно распланировать по участку вокруг дома.

На участке дом желательно размещать в самой высокой его части. При определении посадки дома выбирается условный ноль, которым может быть поверхность главной дороги или уровень соседского участка. Далее с помощью геодезических измерений рассчитывается глубина посадки дома и его нулевая отметка, за которую берется верхний уровень отмостки в месте примыкания к цокольной части дома. После определения уровня отмостки (отметка 0,00м) – можно определять высоту цокольной части дома, высоту первой ступени крыльца, уровень отметки чистого пола. Также определяются следующие зоны вокруг пятна застройки (фундамента). Данные зоны представлены схематически, т.к. их параметры могут отличаться для каждого конкретного участка.

Вертикальная планировка участка пример

  1. Вертикальная планировка ровного участка

голоса

Рейтинг статьи

Строительство дома на крутом склоне

Если перепад высот природного грунта на площадке в границах фундамента более 1 м., то в конструкции дома выгодно предусмотреть цокольное помещение, которое размещают в нижнем уровне фундамента. Фундамент дома в этом случае делают ступенчатым, что уменьшает объем земляных работ и снижает стоимость устройства фундамента.

Для защиты цокольного помещения от влаги вокруг фундамента обязательно устраивают пристенный дренаж.

Читайте: «Как сделать пристенный дренаж вокруг фундамента дома.»

Стена железобетонного монолитного ступенчатого фундамента, расположенная по оси вдоль склона: 1 — стержни продольной арматуры; 2 — высота ступени фундамента; 3 — стержни поперечной арматуры; 4 — лента фундамента

Высоту ступеней, поз.2 на рисунке, и их количество выбирают с учетом угла наклона природного грунта на участке, а также строительных свойств грунта в основании фундамента.

На склоне существует опасность сползания природного грунта вдоль поверхности скольжения. Такое оползание происходит в случае, если силы, действующие на грунт вдоль склона, превышают несущую способность грунта.

Строительство дома на склоне увеличивает нагрузку на грунт от веса здания. Кроме того, дом может стать причиной снижения несущей способности грунта в результате нарушения стока воды и увлажнения грунта на склоне.

При проектировании дома на крутом склоне следует особенно тщательно выполнить изыскания, определить строительные свойства грунта и оценить устойчивость грунта на склоне.  Обязательно предусматривают устройство дренажа для отвода поверхностных и подземных вод.

На фундамент дома с нагорной стороны склона действуют силы бокового давления грунта. Существует риск сползания дома вниз по склону, если фундамент слабо защемлен в грунте. Поэтому, уменьшать глубину заложения  в грунт фундамента на склоне следует осмотрительно. Необходимо учитывать строительные свойства грунта на участке, тип фундамента, вес дома, величину уклона.

Как правильно сделать отмостку для частного дома

Задача отмостки – защитить фундамент и грунт в основании фундамента от увлажнения поверхностными водами.

До устройства отмостки, уровень грунта вокруг цоколя дома необходимо  обязательно поднять над окружающей местностью. Для этого устраивают подсыпку грунта на высоту не менее 100 мм., поз. 3 на рисунках выше.

При выборе толщины подсыпки под отмостку следует учитывать, что, в результате хозяйственной и агротехнической деятельности человека, уровень грунта на участке вокруг дома с годами будет подниматься. Отмостка на протяжении всего срока службы здания должна оставаться выше уровня окружающей дом местности.

Отмостку устраивают на ширину не менее 800 мм. от цоколя дома, поз. 4 на рисунках выше. Отмостка обязательно должна перекрывать засыпку пазух котлована и траншей фундамента.  Засыпку пазух производят водопроницаемым песчаным грунтом. Широкая отмостка должна предотвращать попадание поверхностной воды в этот грунт и далее к фундаменту.

Для обеспечения водонепроницаемости, отмостку делают из монолитного бетона, обеспечивая при укладке бетона уклон в сторону от цоколя не менее 5%  (перепад уровня 5 см. на 1 м. ширины отмостки).

На пучинистых грунтах отмостку следует заливать не сплошной лентой, а секциями длиной 1,5-2,5 м. Отмостка, разделенная на такие блоки, легко выдерживает возможные неравномерные перемещения грунта.

Так отмостку не делают! Ошибки : а – отмостка не приподнята над уровнем грунта на учаске; б – кроме того, отмостка не перекрывает засыпку пазух траншей фундамента.

При неправильно устроенной отмостке (см. рисунок) вода с поверхности легко проникнет к фундаменту.

Высота цоколя частного дома

В большинстве климатических зон России толщина устойчивого снежного покрова зимой составляет в средней полосе 0,5-0,7 м., а на северах более 1 м.

Весной, при таянии снега, надфундаментные конструкции (стены, цокольное перекрытие), расположенные ниже снегового покрова будут увлажняться. Влага может передаваться в помещения дома, а сами конструкции будут постепенно разрушаться. Особенно быстро пострадает от увлажнения наружная отделка нижней части стен.

Летом, увлажнение нижних частей стен может происходить в результате разбрызгивания капель дождя, падающих на отмостку.

Для защиты наружных стен дома от поверхностного увлажнения строительные правила устанавливают минимальную высоту цоколя не менее 0,2м. от уровня отмостки.

Как указано выше, толщина отмостки должна быть не менее 100 мм. плюс к этому, высота грунтовой подсыпки под отмосткой тоже 100 мм. Таким образом высота цоколя от уровня грунта в самом высоком месте стройплощадки должна быть не менее 0,4 м.

Для дома с деревянными стенами, не защищенными снаружи какой-либо водоустойчивой облицовкой, высоту цоколя следует выбрать не менее высоты снежного покрова в месте стройки.

Как выбрать высоту цоколя для других вариантов стен читайте далее: Высота, размеры, гидроизоляция и утепление цоколя дома.

СУЩНОСТЬ ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ

Вертикальная планировка — важный элемент инженерной подготовки территории. Ее назначение — привести естественный рельеф в состояние, соответствующее наиболее благоприятным условиям для общего планировочного решения. При строительстве и реконструкции населенных мест с помощью вертикальной планировки сооружают уличную сеть в соответствии с требованиями городского транспорта, обеспечивают нормальный отвод поверхностных вод с территорий города

Она имеет важное значение в создании необходимых условий для застройки микрорайонных территорий, решает частные задачи по высотному расположению частей города, отдельных зданий и сооружений

Вертикальная планировка городских территорий — это изменение естественного рельефа местности путем срезки и подсыпки грунта, смягчения уклонов и т. д. применительно к требованиям планировки и застройки городов. При помощи вертикальной планировки рельеф приспосабливается для строительства города, комплекса сооружений или отдельного объекта. Мероприятия по вертикальной планировке в значительной мере зависят от рельефа. Для целей градостроительства различают благоприятный и неблагоприятный рельеф. Благоприятный рельеф имеет следующие градостроительные градации в зависимости от уклона (%): спокойный — 0. 0,4; ровный — 0,4. 3 и слабопересеченный — 3. 6. При таком рельефе строительство города в целом с прокладкой улиц, организацией стока поверхностных вод, возведением жилых, общественных и промышленных объектов не требует значительных масштабов вертикальной планировки. Неблагоприятный рельеф оценивается как пересеченный при уклоне 6. 10 %, сильнопересеченный — при уклоне 10. 20%, очень сильнопересеченный — 20 % и горный. Строительство городов и отдельных сооружений на такой местности проводится в исключительных случаях и требует вертикальной планировки в больших объемах. Стоимость строительства в таких районах значительно возрастает. Обычно стоимость вертикальной планировки составляет 2. 3 % от общей стоимости любого строительства, будь то целый город или отдельный объект. Вертикальная планировка местности входит в состав любого проекта и производится в начальный период, как проектирования, так и строительства.

Работы при вертикальной планировке направлены главным образом на изменение микрорельефа. При вертикальной планировке обычно максимально сохраняется естественный рельеф. Объемы работ при частичном преобразовании рельефа с уклоном 0,4. 10% составляют 800. 1500 м 3 /га, рельефа с уклоном выше 10 % — 3000 м 3 /га. Однако в исключительных случаях бывает необходимо коренное изменение рельефа. Оно осуществляется при комплексных инженерно-мелиоративных мероприятиях: засыпке оврагов, пробивке городских магистралей, сплошной подсыпке территории. При объемах работ свыше 1 млн. м 3 применяют гидромеханизацию, а при объемах работ свыше 1,5 млн. м 3 — взрывную экскавацию. При меньших объемах перемещаемых земляных масс вертикальную планировку выполняют, используя средства землеройной техники.

Основным принципом вертикальной планировки является принцип балансирования земляных масс. Это значит, что необходимо соблюдать условие, при котором баланс земляных масс должен быть приближенным к нулевому. Нулевой баланс земляных масс — это оптимальный вариант. Он означает равенство объемов выемок и насыпей. Если эти объемы не совпадают, то требуются дополнительные транспортные расходы, удорожающие строительство. Для определения баланса земляных масс в проекте организации работ составляют картограмму земляных работ.

Отправим материал на почту

Трудно найти участок земли с идеально ровной поверхностью. Нередко приобретенный участок земли за городом имеет какой-то уклон. Это необходимо учитывать, выполняя вертикальную планировку участка. Она поможет понять, на какой высоте расположить уровень пола первого этажа, можно ли будет сделать подвал или построить полноценный цокольный этаж. Поэтому в этой статье будем рассказывать о том, по каким правилам совершают вертикальную планировку, какие нормативы учитывают, и как ее проводят поэтапно.

Неровный загородный участок под строительство

Тонкости, на которые стоит обратить внимание при вертикальной планировке

После проведения измерений, специалисты начинают работу по созданию плана. Перед ними стоит основная задача – постараться максимально сохранить естественный рельеф. Но бывают случаи, когда изменения просто необходимы. Все эти вопросы обсуждаются с заказчиком и детально разъясняются коррективы, которые следует внести в рельеф территории.

Если возможно, то полное выравнивание заменяется укреплением и установкой подпорных стенок. Чтобы это не мешало перемещению, создают лестницы и мостики. Визуально это выглядит довольно эстетично. Но если территория слишком маленькая и нет места для террасы, то всю площадь придётся выровнять.

Если же уклон слишком большой, то выравнивания избежать не получится. Склон стараются разбить на несколько участков и площадка выравнивается. Иногда, дизайнеры принимают решения оставить небольшую возвышенность. Укрепляют его подпорными стенками. Способ этот известен с давних пор и в настоящее время очень популярен в Азии и в горных районах. В последнее время на ровных участках искусственно создаются небольшие возвышенности, чтобы высадить на них редкие растения и просто украсить приусадебную территорию.

Иногда необходимо завести почву, чтобы выровнять участок. Но, зачастую, грунт в низины перевозят с возвышенностей. Обязательно нужно согласовывать этот вопрос с дизайнерами, чтобы при высадке растений не возникли проблемы и не пришлось завозить почту на другие участки.

Выбирать стоит только те компании, которые уже не первый день занимаются проектированием. Наша компания именно такая. Уже более 10 лет специалисты работают с разными типами рельефа и создают уникальные проекты. Опыт и положительные отзывы клиентов, помогли завоевать репутацию и найти постоянных клиентов.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
