Как правильно сделать вытяжку в гараже с погребом?

Комбинированная вентиляция погреба

Чтобы система работала более эффективно, в трубу или на ее конец монтируется канальный вентилятор. Установка его несложная, проводится без проблем своими руками. Понадобится сам вентилятор, монтажные крепления, которые обычно входят в комплект, и подходящий для данного типа стены крепеж. Без прочной фиксации к стене прибор использовать не рекомендуется. При работе двигателя и движении воздуха в канале возникают вибрации, что может привести к ослаблению всех узлов системы.

Предварительно в воздуховоде нужно сделать разрыв, равный по длине габаритам вентилятора. Если установка проводится последовательно, участок трубы, примыкающий к оборудованию, закрепляется на стене не жестко, чтобы можно было проделать дальнейшие манипуляции.

Для соединения вентилятора с воздуховодом используются муфты или хомуты. Узлы должны быть максимально герметичные, чтобы не было доступа воздуха извне, кроме канала. Тогда КПД прибора максимальное.

Нужно следить за направлением подачи воздуха. Если вентилятор установлен неправильно, вместо вытяжки последует нагнетание, то есть работать система не будет.

В стене просверливаются отверстия, устанавливаются анкеры. На корпусе вентилятора предусмотрена монтажная перфорация, с помощью которой прибор можно закрепить.

Трубы подводятся к подаче и отводу и соединяются с оборудованием хомутами.

Так выглядит готовый узел в сборе

Если диаметры не совпадают, используются переходники. Подключение питания производится по инструкции к прибору. При электромонтажных работах нужно строго соблюдать технику безопасности.

Вентиляция в подземном помещении

Как было отмечено выше, всего существует два типа вентиляции – естественная и механическая. Это применимо и для подземного помещения в гараже. Его можно оборудовать одной из вентиляционных систем. Рассмотрим оба варианта.

Как правильно сделать вытяжку в погребе в гараже (вентиляцию в гараже с подвалом)?

Естественная

Естественную вентиляцию монтируют на первых этапах строительных работ. В общую схему включают подземное помещение – смотровую яму, подвал или погреб.

Это обусловлено тем, что укладка труб в завершенном гараже представляет собой крайне трудоемкую задачу.

Монтаж естественной вентиляции в подвале – относительно простая задача, самым важным элементом будет вентиляционный канал.

Ширина вентиляционного канала должна быть равна одному кирпичу, который укладывается на бок. Под эту ширину, покупают три трубы.

Их сечение варьируется в промежутке от 100 см² до 250 см². Точный размер сечения определяют, исходя из ширины кирпич/бетонного блока, а также расчётов по притоку-оттоку. Две трубы будут служить общей системой вентиляции в гараже. Первая – основная приточная труба, вторая – вытяжная. Третья труба понадобятся для подземного помещения.

Всё отличие для гаража с подвалом/смотровой ямой заключается лишь в укладке еще одной трубы. Она будет соединять воздушное пространство подземного помещения с общей гаражной вентиляцией. Это позволит создать максимально мощный переток воздушной массы. Приточную трубу монтируют в 25-50 сантиметрах от уровня пола (в подземном помещении).

Но перед этим устанавливают общую систему. Вытяжной канал выводят на крышу так, чтобы конец трубы был на полметра выше поверхности крыши. На внешние концы труб крепят пластиковую или металлическую сетку. Она послужит защитой от сора и забивания канала.

Механическая

Принципиальных отличий в установке механической вентиляции практически нет. Трубы должны быть расположены точно таким же образом. Две трубы служат основными каналами, третья труба обеспечивает связь с подвалом/смотровой ямой. Чтобы создать механическую вентиляционную систему, необходимо приобрести два вентилятора. Их устанавливают в полости труб, подключают к электросети гаража.

Затем, если была выбрана модульная система, проводят настройку с помощью контроллера – выставляют желаемый объем. Рекомендуется ставить именно модульную систему, она обойдется несколько дороже, но позволяет точно регулировать приток-отток воздушной массы. В трубу подземного помещения устанавливать вентилятор не требуется, так как в гараже уже будет обеспечена хорошая принудительная циркуляция.

Заменить вентилятор можно диффузор-флюгером или же дефлектором. В первом случае устройство монтируют в приточном канале, на его вершине. Второе устройство, дефлектор, использует другой физический принцип. Дефлектор генерирует разряженный воздух. От этого возникает перепад давления, начинается циркуляция.

Самодельным решением является использование лампочки. Её помещают в трубу, подключают к электросети. В процессе работы лампочка нагревается, тем самым создает перепад температур, который позволяет воздуху двигаться. Но специалисты сходятся во мнении, что модульная вентиляция с двумя вентиляторами является наиболее эффективным вариантом.

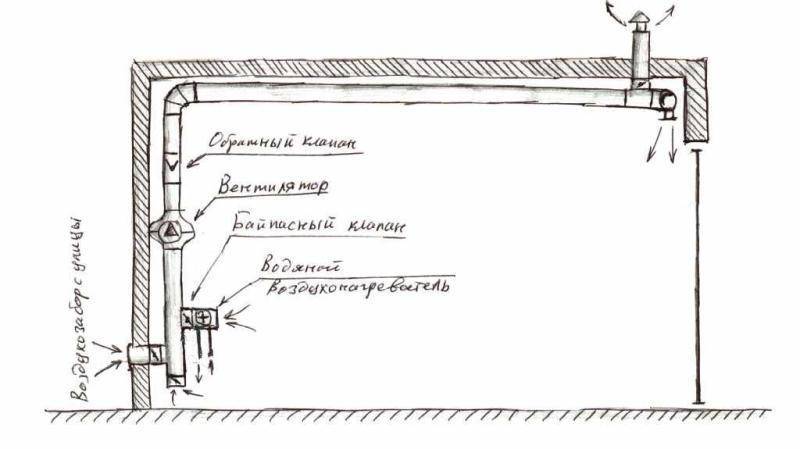

Механическая вентиляция в подвале гаража своими руками: схема.

Сделать вентиляцию в подземном помещении гаража несложно. Она является лишь частью общей вентиляционной системы гаража. Поэтому все что необходимо – соединить оба пространства (надземное и подземной) дополнительной трубой. Лучше всего подходят трубы с сечением в 100-250 см². В остальном же все сводиться к созданию общей вентиляции в гараже.

Естественная вентиляция не обеспечивает оптимальных условий хранения. Она сильно зависит от погоды, времени года. Циркуляция воздушной массы может полностью прекратиться, если не повезло с температурой воздуха.

В этом плане куда эффективней является механическая система. Лучше всего использовать современные модели вентиляторов, оснащенные контроллерами.

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

  • Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
  • Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

  • Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
  • Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
  • Архитектура дома не предусматривает высоких вентиляционных труб;
  • В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Как это работает

Теоретически погреб – это любое место, которое использует естественные охлаждающие, изолирующие и увлажняющие свойства грунтов. Для правильной работы в нём должна поддерживаться положительная температура от 1° до 4,5° C, уровень влажности от 85 до 95%. Летом в пределах 7 – 8 градусов, но и 12 – тоже не критично.

Минимальные положительные температуры замедляют выделение газообразного этилена из овощей и фруктов, останавливают рост микроорганизмов, которые вызывают гниение. Высокий уровень влажности предотвращает потерю влаги в результате испарения и, соответственно, увядание запасов.

Постоянный микроклимат формируется за счёт того, что температура на глубине изменяется – в отличие от поверхности – в значительно меньших пределах, так земля имеет небольшую теплопроводность.

Для получения требуемого микроклимата и служит вентиляция в погребе.

Вентиляция в гараже с подвалом?

В данном случае важность вентиляционной системы вдвое выше, так как она будет защищать продукты в подвале от различных вредных веществ, которые обязательно сопровождают любое работающее транспортное средство

Вариант первый. Естественная вентиляция

Здесь все практически так же, как и в описанном выше варианте с гаражом

Но при этом важно, чтобы гаражная вентиляция была отделена от таковой в погребе. Заведите одну трубу внутрь (она будет подавать воздух вниз) чуть ли не до самого пола

Вторую же трубу установите под потолком диагонально – она будет выводить воздушные массы через все помещения и крышу. Сверху ее высота должна составлять не менее 50-60 сантиметров. Чем больше труба будет выступать над крышей, тем сильнее получится тяга.

Вариант второй. Механическая вентиляция

Здесь, как мы уже выяснили, в дополнение ко всему прочему будут использоваться устройства принудительного проветривания, в качестве которых может выступать:

  • электрический вентилятор;
  • моноблок универсальный;
  • дефлектор;
  • лампа типа «Миньон».

Ознакомимся с ними более детально. Так, с вентиляторами мы уже разобрались, поэтому останавливаться на них не будем. Что касается моноблока, то он представляет собой определенное количество устройств, заключенных в едином корпусе (сюда могут входить фильтры, калориферы, те же вентиляторы и так далее).

Самый дорогостоящий, но в это время и наиболее эффективный способ того, как обеспечивается вентиляция в гараже.

Дефлектор – он, если кто не знает, устанавливается на конец выходной трубы и предназначается для разрежения и усиления тяги без применения электрической энергии.

Наконец, лампа «Миньон» необходима тогда, когда погодные условия неспособны обеспечить температурную разницу, а циркуляция вследствие этого попросту прекращается. Эта лампа нагревает воздух, вынуждая его подниматься и выходить из гаража по вытяжке.

Рекомендации специалистов

При устройстве вентиляции в погребе гаража следует учитывать ряд следующих моментов:

  • Функционирование естественной конструкции во многом зависит от климатических условий, погоды, сезона и температуры. Пик эффективности такой системы приходится на поздние осенние месяцы и зиму, когда перепад между температурными режимами так силен, что воздух циркулирует по помещению без использования оборудования.
  • Если в погребе устроена естественная система, следует внимательно следить за колебаниями температур: попадание внутрь большого объема холодного воздуха приводит к промерзанию, может навредить хранящимся внутри вещам и продуктам. Если температура резко падает, следует частично перекрыть каналы снаружи. Обычно для очень морозной зимы продухи оставляют открытыми только на четверть, осенью и весной  можно открывать их наполовину.
  • Летом перепад между температурой внутри и снаружи минимален, движение воздушных масс практически прекращается. По этой причине, если гараж с погребом находится на участке в южном регионе, нецелесообразно устраивать естественную вентиляцию: стоит отдать предпочтение комбинированной схеме, чтобы в теплый сезон включался вентилятор.
  • Если погреб маленький, можно устроить систему из одной трубы, однако потребуется разделить ее на выводной и принимающий канал. Каждый из них оснащается собственной задвижкой, которая необходима для регулировки интенсивности потока.

Вывод: если в гараже обустроен погреб или подвал, служащий для хранения заготовок, инструмента, свежих овощных или злаковых культур, создание вентиляционной конструкции обязательно. Наиболее эффективной считается комбинированная система, а естественная вентиляция обходится дешевле всего. Вне зависимости от типа конструкции смонтировать ее своими руками вполне возможно, на это понадобится минимум инструментов, а работа займет в среднем 1-2 дня.

Общие требования к помещению

Полная температурная стабильность достигается на глубине около 3 м. Северо-восточное расположение входа также помогает сохранять нужные параметры. Надёжная гидроизоляция стен, пола, утепление потолка – аксиома.

Деревянные полки, контейнеры или стеллажи являются нормой, поскольку древесина проводит тепло и холод очень медленно, на ней не образуется конденсат. При использовании в подземных хранилищах её не пропитывают защитными составами, а покрывают олифой.

Циркуляция воздуха имеет решающее значение в борьбе с образованием плесени, поэтому полки, контейнеры должны находиться на расстоянии 3–8 см от стен и пола.

Для отдельно стоящих подземных погребов предпочтительный пол – утрамбованный грунт, естественный источник постоянной температуры и влажности. Бетон хорошо работает и практичен для подвала под жилыми помещениями. А также при высоком уровне грунтовых вод, в местностях, где наблюдается повышенное выделение газа радон.

Каждому погребу нужен термометр и гигрометр для измерения температуры и влажности. Крепится он посредине высоты помещения. Показания следует контролировать, если это возможно, ежедневно.

Виды вентиляции

Принудительная вентиляция в гараже.

Вентиляция гаража с подвалом выбирается исходя из индивидуальных предпочтений и размеров помещения.

Так, различают два вида циркуляции воздуха:

  • Естественную,
  • Принудительную.

Если площадь подвала или гаража не превышает 50 кв.м., то используют естественный метод, в противном случае проводят установку принудительного воздухообмена.

Схема естественной вентиляции проста, можно все установить самостоятельно.

  1. Естественная вентиляция, отличается простотой монтажа и отсутствием необходимости использования сложных систем. В этом случае понадобится только крепление двух труб, из которых одна будет предназначена для оттока воздуха, а другая – для притока.

К главным преимуществам системы относят:

  • простота установки;
  • низкая стоимость;
  • бесшумность работы.

Однако в жаркий период эта система не всегда работает, так как воздушный поток останавливается. Зимой же трубы могут просто закупориться инеем. Потому летом необходимо устанавливать вентиляторы, а зимой утеплять их. (См. также статью Утепление изнутри цокольного этажа: особенности.)

Вытяжные вентиляторы необходимо ставить в двух трубах.

Недостатками такой системы являются также:

  • отсутствие фильтров;
  • невозможность нагрева или охлаждения воздушных масс;
  • невозможность регулирования работы.
  1. Принцип принудительной системы основан на нагнетании воздуха внутрь вентилятором, где после фильтрации (при необходимости нагрева или охлаждения) подается по вентканалам помещения. Устройство вентиляции в подвале гаража таким методом позволяет обеспечивать комфортные условия независимо от погодных условий.

Несмотря на наличие множества преимуществ, такая система обладает рядом минусов:

  • возможность выхода из строя механических деталей;
  • зависимость от электроэнергии;
  • сложность установки;
  • большие габариты основных элементов;
  • высокая цена.

Обустройство естественной вентиляции

Эффективная циркуляция в небольших помещениях может быть организована с помощью естественного воздухообмена. Рассматриваемый метод защиты автомобиля, продуктов и металлических конструкций от влаги является не только простым, но и дешевым.

Как сделать вентиляцию в гараже с подвалом в этом случае? Здесь потребуется только наличие двух труб, материал которых может быть любой.

Обычно для этого используют трубы диаметром 100-250 мм. При этом крепиться они могут любым способом.

Приведенная далее схема вентиляции гаража с подвалом поможет разобраться с этапами ее установки.

  1. На первом этапе выполняют крепление трубы, предназначенной для вытяжки. Один ее конец будет выходить наружу, и располагаться он будет на высоте 50 см от самой высокой точки кровли.

Процесс крепления трубы для вытяжки.

  1. С противоположной стороны устанавливают трубу для притока на расстоянии полуметра от пола. Как видно на фото, она также выводится наружу.

Схема естественной вентиляции гаража

  1. После завершения монтажа проверяется воздушная тяга, а концы труб защищают от попадания в них мусора металлическими сетками.

Выполнить вентиляцию также можно другим способом. Он предусматривает выполнение кирпичной конструкции с расположенными в ней изолированными друг от друга проходами. Вентиляция гаража подвала в том случае имеет более аккуратный внешний вид.

Самый дешевый вариант подразумевает замену труб на шибер – решетку-жалюзи, монтируемую на торцовой части здания. Этой решетки будет достаточно для обеспечения притока воздуха для небольшого помещения.

Установка принудительной вентиляции

Разберемся с тем, как в подвале гаража сделать вентиляцию принудительного типа. Монтаж такой системы подразумевает использование вентилятора, который поможет обеспечить стабильную циркуляцию воздуха независимо от времени года.

Процесс установки в данном случае не отличается сложностью. Как указывает инструкция, сперва располагают трубы так же, как и при естественной вентиляции. После чего в их полости монтируют вентиляторы, которые будут создавать постоянный приток свежего воздуха.

Труба принудительной вентиляции

Другой способ включает в себя подключение в вытяжном канале специального миньона. При его включении происходит нагрев воздуха и его вытягивание наружу. Взамен нагретого потока начинает поступать холодный.

Для циркуляции воздуха в больших помещениях следует прибегать к механизированным моделям с установкой модульной системы. Однако ее подключение следует доверить специалистам. (См. также статью Вентиляция цокольного этажа: как сделать самому)

Устройство приточной трубы

Правильное расположение трубы — близко, но не вплотную к стенке погреба. Конец канала будет примерно в 20 – 50 сантиметрах от пола. Конец трубы необходимо вывести сквозь фундаментный блок гаража наружу. Чтобы защитить помещение от проникновения грызунов и прочих вредителей, на выходное отверстие вентиляции необходимо установить мелкоячеистую сетку. Располагаться выход должен чуть выше фундаментных блоков, немного дальше основных стен строения. Таким образом, можно получить оптимальный приток свежего воздуха в погреб. Такая схема используется при организации принудительной и естественной вентиляции.

Важные советы при монтаже приточной вентиляции:

  • Забор воздуха должен происходить вне стен гаража и другого помещения, желательно подальше от ворот, чтобы при въезде в трубу не попадали выхлопные газы. Можно продумать вариант, чтобы приточная труба располагалась дальше от стен гаража, но нужно продумать размещение без изгибов и прямых углов.
  • Можно сделать такой вентиляционный канал еще на этапе постройки погреба. Для этого в стене ограничивается место в кирпичной кладке, габаритами примерно в половину кирпича. Кладка должная быть выполнена по всем правилам, с использованием такого же раствора, но внизу иметь достаточно большое отверстие, конец которого будет выведен на улицу сквозь блок гаража.
  • Отверстие в кладке стены или труба должна находиться не менее чем в 25 сантиметрах от стен гаража. Таким образом, обеспечивается нормальный воздухообмен.
  • Диаметр трубы также имеет значение. Слишком маленькая не будет обеспечивать нормальный приток воздуха, а большой диаметр сделает эксплуатацию неэффективной за счет теплопотерь. Расчет можно взять следующий: на каждый кубический метр помещения должно приходится не менее 15 мм трубы. Нехитрые подсчеты позволят получить более – менее правильный размер сечения. Те же правила относятся и к расчету вытяжной трубы, поэтому лучше, чтобы они были одинаковые. Это дополнительно поможет правильно организовать воздухообмен без лишних проблем.
  • Для зимнего времени необходимо предусмотреть утепление наружной части трубы. Для этих целей можно использовать любой утеплительный материала, вплоть до ветоши. При регулярном замерзании, можно продумать систему быстрой разморозки, например, заизолировать конец негорючими материалами и развести под ним костер.
  • С внутренней части приточной вентиляции нужно предусмотреть заслонку, предохраняющую промерзание продуктов при отрицательной температуре наружного воздуха. Желательно не закрывать полностью отверстие, даже при сильном морозе свежий воздух должен попадать внутрь погреба.
  • Чтобы в зимнее время не допустить закрытие отверстия снегом, нужно периодически очищать территорию или использовать больших размеров короб из фанеры. Он обеспечит необходимую защиту, к тому же воздух будет не такой холодный по сравнению с другим вариантом.

В качестве подходящего материала для монтажа приточной трубы можно использовать пластиковый вариант. Сечение трубы должно быть от 8 сантиметров, в зависимости от размеров погреба можно взять и больше. Пластиковые трубы себя отлично зарекомендовали для таких работ. Они не поддаются коррозии, не накапливают плесень и не гниют. Даже если на поверхности появился грибок или плесень, их достаточно легко обработать при ежегодной дезинфекции подвального помещения.

Максимально простая конструкция вытяжной трубы: в фундаментном блоке гаража нужно сделать отверстие с диаметром не менее 8 – 10 см. Затем вывести трубу подходящего сечения, а также установить сетку от вредителей. Обеспечить хороший приток воздуха такая схема не поможет, но за неимением другой, вентиляция подвала будет обеспечена.

Как правильно сделать вентиляцию в подвальном помещении

Рассмотрим несколько вариантов, как сделать вентиляцию в подвальном хранилище своими руками. Приведенные ниже способы – монтаж системы естественного проветривания, которая с легкостью станет принудительной или комбинированной после дополнительной установки вытяжных/приточных вентиляторов.

Гараж + подвал
Очень часто вентиляционные каналы из хранилища проходят сквозь гаражное помещение и выводятся за его пределы. Здесь есть два варианта размещения воздуховодов.

Вариант 1. Прямая подача воздуха снаружи гаража своими руками схема.

Определить, где будут располагаться вентиляционные каналы. Наиболее эффективный вариант – противоположные углы, чтобы поступающий воздух по возможности максимально охватил весь объем пространства. В наружной стене постройки строго вертикально над приточным подвальным проемом размечается отверстие выхода трубы для поступающего воздуха.
Вычислить необходимый диаметр трубы из расчета 1,5 см диаметра на 1 м² помещения.
Сделать проемы внутри стен для вытяжного/приточного воздуховодов соответствующего размера

Важно, чтобы приточный проем располагался на высоте не более 20 см от пола, вытяжной – не ниже 10 см от перекрытия, а лучше внутри потолка. Так вырастет разница в температуре, а значит увеличится тяга.
Установить воздуховоды (пластиковые, асбест-цементные, из нержавейки или др.)

Вытяжная труба выводится через гараж как можно выше (для усиления воздухообмена). Минимально – 50 см над гаражной кровлей.
Приточный канал небольшой, через гаражное помещение выводится к наружной стене строения. Расстояние от приточного проема до окончания вытяжки – от 250-300 см.
Главное, чтобы диаметр труб сохранял свою величину по всей длине. Использовать как можно меньше сгибов.
После монтажа воздуховодов, необходимо устранить зазоры возле труб с помощью монтажной пены, цементного раствора.
Снаружи приточный выход закрывается решеткой, защищающей его от мелких животных, мусора.
Вытяжка оснащается металлическим колпаком для защиты от атмосферных осадков. Можно установить дефлектор, чтобы усилить тягу воздуховода.

Для регуляции воздушного потока можно установить заслонки. Особенно актуально зимой, при сильных морозах. Когда нужно сохранить температуру внутри подвала, приточный канал перекрывается такой заслонкой.

Это общая схема монтажа естественной вентиляционной системы для подвального пространства. Чтобы организовать принудительное (механическое) или смешанное проветривание, достаточно установить внутри воздуховодов вентиляторы, которые усилят циркуляцию воздушных потоков.

Вариант 2. Косвенный приток воздуха из гаражной вентиляционной системы.

Схема установки идентична первому варианту с той лишь разницей, что приточный канал выходит внутрь гаражного строения. Свежий воздух забирается не с улицы, а из самого помещения, куда он попадает через общегаражную вентиляцию. Приточный воздуховод располагается рядом с вентиляционными решетками внутри ворот, либо приточным отверстием внутри гаражной стены.

Недостаток данного варианта – вместе со свежим воздухом внутрь подвального пространства попадают токсические химикаты, пары топлива. При эффективной циркуляции воздуха они выводятся наружу. Если же проветривание налажено слабо, могут оседать внутри хранилища.

Подвал + смотровая яма

Устройство системы воздухообмена, когда рядом с подвалом находится смотровая яма:

  1. Для подвального помещения монтируется вытяжной канал, выводится над гаражной крышей (см. вариант 1).
  2. Для гаража также устанавливается вытяжная труба.
  3. Внутри гаражных ворот/наружной стены проделываются вентиляционные проемы, устанавливаются решетки для поступления воздушного потока.
  4. Внутри ямы, рядом с вентиляционным проемом ворот устанавливается приточная труба, по которой свежий воздух будет поступать внутрь смотрового отсека.
  5. В противоположном углу ямы сквозь стену монтируется еще один приточный воздуховод, но уже для подвала.

Воздухообмен происходит следующим образом. Через вентиляционные решетки гаражных ворот/наружной стены воздушный поток попадает внутрь строения, а также в приточную трубу смотровой ямы. Далее, двигаясь вперед через промежуточный воздуховод, оказывается внутри подвального хранилища. После, отработанный, воздух отводится вытяжным каналом. Параллельно выводится застоявшийся воздух из гаражного помещения.

Данный способ организации вентилирования хорош тем, что происходит проветривание сразу всех помещений здания.
