Основные характеристики винтовых свай с диаметром 108 мм, цена и сфера применения

Вес, масса и размеры винтовых свай

Сваи винтовые имеют вес и размеры, разработанные и утвержденные строго в соответствие с ГОСТами. А нормативные документы, в свою очередь, основаны на многочисленных практических испытаниях и экспертизах. В ходе такого многоступенчатого процесса удалось подобрать оптимальные размеры с учетом несущих характеристик.

Размеры винтовых свай

В приведенной ниже таблице указано соответствие диаметров и длины сваи к рабочей массе конструктивного элемента.

Длина сваи, м	Диаметр сваи, мм
57	76	89	108	133	159
1650	11 кг.	12 кг.	14 кг.	22 кг.	27 кг.	38 кг.
1800	11 кг.	13 кг.	15 кг.	23 кг.	29 кг.	41 кг.
2000	12 кг.	14 кг.	17 кг.	25 кг.	31 кг.	45 кг.
2500	14 кг.	17 кг.	20 кг.	30 кг.	38 кг.	55 кг.
3000	16 кг.	19 кг.	23 кг.	35 кг.	44 кг.	64 кг.
3500	18 кг.	22 кг.	26 кг.	40 кг.	51 кг.	74 кг.
4000	20 кг.	25 кг.	29 кг.	45 кг.	57 кг.	83 кг.
4500	22 кг.	27 кг.	32 кг.	50 кг.	63 кг.	93 кг.
5000	24 кг.	30 кг.	36 кг.	55 кг.	70 кг.	102 кг.
5500	26 кг.	33 кг.	39 кг.	60 кг.	76 кг.	112 кг.
6000	28 кг.	36 кг.	42 кг.	65 кг.	84 кг.	121 кг.
6500	30 кг.	39 кг.	45 кг.	70 кг.	90 кг.	131 кг.
7000	32 кг.	42 кг.	48 кг.	75 кг.	97 кг.	140 кг.
7500	34 кг.	45 кг.	51 кг.	80 кг.	103 кг.	150 кг.
8000	36 кг.	48 кг.	54 кг.	85 кг.	110 кг.	159 кг.
8500	38 кг.	51 кг.	57 кг.	90 кг.	116 кг.	169 кг.
9000	40 кг.	53 кг.	60 кг.	95 кг.	124 кг.	178 кг.

Диаметр винтовых свай служит ключевым параметром при использовании в строительстве. Длина может быть изменена с помощью простой нарезки первоначального прута, а вот диаметр закладывается в проекте и с учетом этого изготавливается на производстве. Архитектор, при выборе свайно-винтового типа основания для будущего строения, обязан точно рассчитать не только параметры фундамента, но и оптимальные габариты и характеристики свай.

Вес, размер, масса и другие характеристики винтовых свай

Рассмотрим винтовые сваи, размеры и характеристики которых играют важную роль при формировании несущей способности фундамента. Установлены средние несущие способности для каждого типа сваи: например, диаметр 76 мм обеспечивает надежную опору для нагрузки в 3 тонны; диаметр 108 мм увеличивает несущую способность до 5-7 тонн. Особенность конструкции заключается в том, что вес самой сваи не оказывает влияния на несущие характеристики будущего основания.

Самая распространенная длина сваи составляет 2,5 метра. Такая величина обеспечивает надежность конструкции и качество основания для любого типа здания. В целом, на современном строительном рынке присутствуют сваи с длиной от 0,5 метра до 11,5. Хотя большинство из них редко применяются в производстве.

Как уже упоминалось, вес винтовой сваи 108 мм способен обеспечить достаточную опору для нагрузки до 7 тонн. Отсюда следует вывод – конструкция сваи служит лучшим примером рационального использование материалов. При минимальных вложениях и точном следовании проекту удается создавать строения высокой прочности и безопасности.

Что это такое?

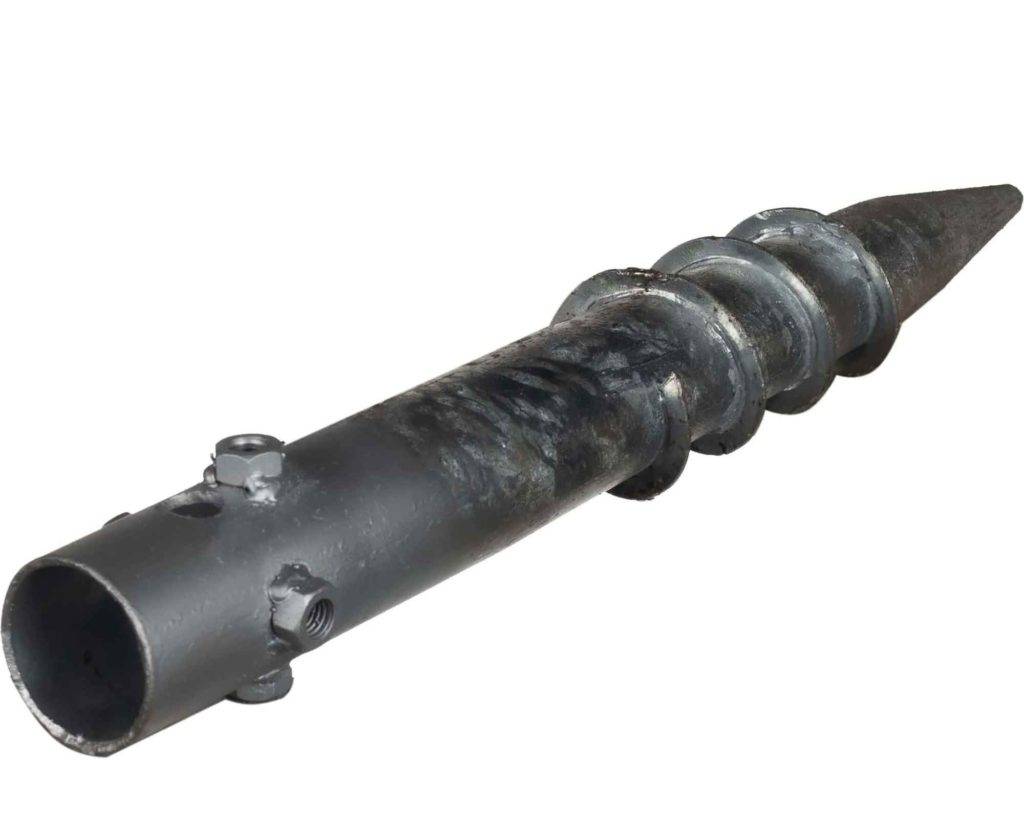

Винтовая свая представляют собой трубу с острым наконечником и навинченной лопастью. Благодаря такой конструкции опора ввинчивается в грунт, уплотняя его с каждым витком. Несущая способность фундамента определяется размером труб и конфигурацией их лопастей.

Преимущества и недостатки такого фундамента

Технология с применением свайно-винтового фундамента выгодно отличается такими особенностями:

• монтаж от одного дня;
• возможность строительства на сложных ландшафтах;
• более дешевая цена стержней по сравнению с железобетонными опорами;
• завинчивание возможно ручным и механическим способом;
• подходит для большинства видов грунта, кроме скальных пород;
• допускается многократное использование свай.

Недостатки технологии:

• трудности при обустройстве подвалов и цокольных этажей;
• разрушением металла под действием коррозийных процессов и биологической среды;
• не подходят для строительства многоэтажных и тяжеловесных сооружений.

Подробнее о преимуществах и недостатках свайно-финтового фундамента расскажет эта статья.

Сравнение винтовых свай с другими типами основания

Буронабивной фундамент, в свою очередь, выдерживает гораздо большие нагрузки, чем металлические стержни, но он требует значительных финансовых, временных и трудовых затрат на строительство.

Последнюю проблему можно решить применением винтовых железобетонных опор, но это приведет к удорожанию фундамента.

Долговечность опор

На практике продолжительность эксплуатации зависит от таких факторов:

1. Соответствие прочности стали ГОСТу.
2. Качества антикоррозийного покрытия.
3. Соблюдения технологии при монтаже.

Стержни, защищенные от влаги методом горячего оцинкования, служат на 20 лет дольше изделий, на которые нанесено полимерное покрытие, битумная мастика, грунтовка или другие виды гидроизоляционного материала.

Можно ли устанавливать стержни в воду?

Винтовые сваи применяются для строительства надводных объектов: мостов, пирсов и т.д. На срок службы фундамента влияет качество антикоррозийного покрытия. С этой целью используют металлические сваи с защитным слоем, нанесенным методом горячего оцинкования.

В качестве альтернативы, в воду также можно установить железобетонные винтовые опоры, но в поры бетона попадает влага и с годами разрушает такой фундамент.

В таких условиях эксплуатации за несущую способность свайного фундамента отвечает размер лопастей. Винтовая часть также обеспечивает необходимую устойчивость опорам во время весеннего ледохода.

Определение несущей способности винтовой сваи опытным путём

Помимо теоретического обоснования (расчёта нагрузки для винтовых свай) несущей способности ВС, проводят испытание винтовых стоек. Тестирование определяет возможности винтовой опоры выдерживать проектную нагрузку. Программа испытания состоит в следующем:

• ВС погружают в грунтовое основание на расчётную глубину;
• на оголовок приваривают площадку из металлического листа;
• на площадку помещают груз определённого веса;
• стойку выдерживают в течение нескольких дней, ведя наблюдение за осадкой опоры;
• предельная нагрузка, которая не будет давать осадку опоры, определяет несущую способность ВС.

Расчет фундамента на винтовых сваях – последовательность действий

Привлекательность спиральных опор для обустройства фундамента индивидуальной постройки связана с их невысокой стоимостью и возможностью ускоренной установки.

Застройщики часто желают быстро возвести свайную основу на винтовых опорах. При этом они не всегда выполняют расчет количества винтовых свай с учетом особенностей грунта и несущей способности. Это может привести к нарушению устойчивости возводимого строения.

Выполнение предварительных расчетов до начала монтажных мероприятий позволяет избежать непредвиденных ситуаций.

Расчет свайно-винтового фундамента предусматривает следующие этапы:

• геодезические изыскания, связанные с определением характеристик грунта;определение фактических нагрузок, которые будут воспринимать опоры;подбор диаметра спиральной части с учетом особенностей и массы строения;вычисление рабочей длины свай для конкретных условий;расчет количества винтовых свай, обеспечивающих устойчивость постройки;проектирование документации, содержащей координаты размещения опорных точек;составление сметы на фундамент из винтовых свай, расчет затрат.

Как правило, специалисты начинают проектирование свайно-винтового фундамента из расчета количества свай, выбора их параметров и размещения на схеме

Соблюдение указанного алгоритма и выполнение каждого из этапов является обязательным. Попытка исключить из перечня любой пункт может вызвать снижение нагрузочной способности, а также повышенные затраты, связанные с перерасходом стройматериалов.

Рейтинг качественных и недорогих конструкций

Свайбер N57*490 (82665244)

Надежная и прочная конструкция от отечественного производителя. По характеристикам и сроку службы превосходит железобетонные изделия. Весит 1,998 кг. При изготовлении используется высококачественная сталь. Модель серого цвета. Диаметр – 57 мм, высота – 490 мм. Может использоваться для подъема дома.

свая Свайбер N57*490 (82665244)
Достоинства:

• заводской товар;
• долгий срок службы;
• практичность;
• надежность;
• прочность.

class=’s-article__points-list’>

Недостатки:

СВСН/57*200*1500

Продукция российской компании оснащена 4 лопастями. Длина изделия – 150 см, диаметр – 5,7 см. Стенки у конструкции 3 мм, диаметр лопастей – 20 см, толщина лопастей – 4 мм. Покрытие разнится. Встречается три варианта: цинк (использование метода горячего цинкования), премиум (используется двухупаковочная эмаль на основе  полуотвержденной смолы) и стандарт (на основе акриловой смолы).

Цена приобретения – 1020 рублей.

свая СВСН/57*200*1500
Достоинства:

• гарантия от производителя;
• долговечность (от 70 до 120 лет в зависимости от вида защитного покрытия);
• соотношение цены и качества;
• отсутствие в продаже брака.

class=’s-article__points-list’>

Недостатки:

СВСН/76*250*2000

Четырехлопастное изделие изготавливается отечественным предприятием. Относится к категории тонкостенных. Параметры: 76*2000 мм. Диаметр лопастей – 25 см. Продукт поступает на реализацию с базовым, цинковым или премиум покрытием. От этого зависит срок эксплуатации: от 70 до 120 лет. Используется для возведения объектов капитальных и временных. Возможно повторное использование.

Цена покупки – 1500 рублей.

свая СВСН/76*250*2000
Достоинства:

• долгий срок службы;
• скорость установки;
• возможность повторного использования;
• надежность;
• качество покрытия.

class=’s-article__points-list’>

Недостатки:

Размеры опор

Изготовление винтовых свай в заводских условиях регламентируется положениями ГОСТа, созданными на основании многочисленных лабораторных испытаний, расчётов и практических наблюдений. Прежде всего, нормативами определяются марки стали, допустимые для производства опор, их длина и диаметр. От этих параметров полностью зависят долговечность их эксплуатации и несущая способность.

Стандартными размерами винтовых свай, согласно ГОСТ, являются:

Диаметр

• 57 мм;
• 76 мм;
• 89 мм;
• 108 мм;
• 133 мм;
• 159 мм.

По длине они могут быть от 1,6 до 12 м.

Технические характеристики

Ключевым параметром для определения несущих способностей служат размеры винтовых свай, прежде всего, их диаметр. Длина же опоры может регулироваться путём обрезки непосредственно на строительном участке. Таким образом, диаметр сечения является основным параметром сваи, от которого отталкиваются при проектировании несущего фундамента для будущего здания. Зная несущую способность винтовых свай, архитектор-проектировщик сможет вычислить минимально допустимое сечение опоры и расстояние между ними.

Типы свайных опор

57-мм

Принимаемая за среднюю величину несущая способность винтовых свай такого типа составляет 0,8 т. Подобные опоры широко используются для возведения деревянных, каркасных и прочих облегчённых малоэтажных строений на просадочных и пучинистых грунтах.

Также 57-мм сваи могут применяться при необходимости возвести постройку на участке, имеющем значительный уклон. Как правило, заглубление стоек подобного диаметра производится вручную при помощи рычага-сваекрута.

89-мм

Винтовые сваи подобного диаметра могут выдерживать, при условии установки на прочном грунте, до полутора тонн внешних нагрузок. Область применения опор такого сечения – бревенчатые, брусовые или газобетонные строения в 1 – 2 этажа, возводимые на насыпных грунтах, болотистых почвах или на участках с высоким уровнем грунтовых вод. Процесс заглубления происходит, в зависимости от прочности грунта, либо вручную, либо с применением техники.

108-мм

Несущие способности 108-мм винтовых свай достигают 3 – 3,5 т. Благодаря этому они могут воспринимать гораздо большие нагрузки: на подобном фундаменте можно строить одноэтажные кирпичные или железобетонные строения, ангары с металлическими каркасами, складские помещения и т.д. Монтировать такие фундаментные конструкции без использования специализированной техники весьма затруднительно, особенно, если глубина опускания составляет 5-10 метров.

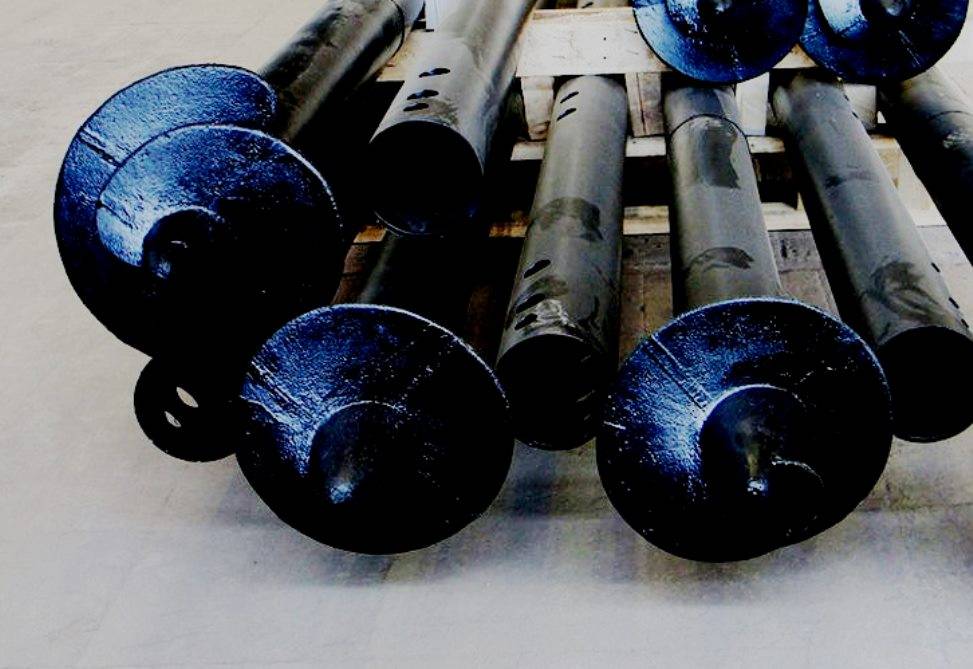

Винтовые стойки различного диаметра

133-мм

Данный тип свай обладает самой высокой несущей способностью, превышающей 6 т на одну опору. Они могут использоваться для возведения массивных особняков, коттеджей и загородных домов из кирпича, камня или монолитного железобетона. Заглубление опор, имеющих такой диаметр, на сколько-нибудь значительную глубину без спецтехники невозможно из-за большой массы сваи и увеличенной силы сопротивления грунта.

На видео показано, как можно самостоятельно с применением подручных материалов и инструментов сделать лёгкие винтовые сваи для забора. Впрочем, опоры подобной конструкции вполне подойдут и для строительства лёгких хозяйственных построек: бани, сарая и гаража.

С помощью винтовых свай можно создать недорогое и, главное, прочное и долговечное основание для малоэтажной постройки практически любого типа. Необходимо лишь правильно произвести вычисления общего веса будущего строения и в соответствии с этим правильно выбрать тип опоры.

Монтаж железобетонных свай

Установка забивных ЖБ свай выполняется с привлечением специальной техники, однако некоторые предварительные работы нужно выполнить. В частности:

заведение сваи в направляющую (скважину или каркас);

калибровка скважины, которая определяет место установки сваи. Глубина (длина) калибровочной скважины составляет 1/3 длины сваи. Аналогом скважины может быть решетчатый каркас, устанавливаемый на поверхности грунта. Задача у них одинаковая – служить направляющей для забивки сваи;

очистка участка от посторонних предметов, насаждений, мусора и т.п.;

нанесение разметки на сваю. Зачастую разметку наносят с шагом в 1 м.п. Наличие метки позволяет контролировать уровень погружения сваи;

проверка вертикальности установки уровнем;

забивка сваи. Существует две технологии погружения свай: со статическим усилием (к оголовку сваи прикладывается увеличивающее давление) или с динамическим усилием (к оголовку сваи прикладывается одинаковое повторяющее давление);

Примечание. Отклонение сваи от вертикальной оси более чем на 1% требует ее корректировки или извлечения с последующей забивкой.

достижение точки проектного отказа. Это точка, после которой свая не заглубляется далее. Точка определяется проектом.

сооружение ростверка. Ростверк устанавливается при необходимости. Причем их существует два вида: ленточный и плитный.

Когда актуальны такие основания

Если строительная площадка отличается высоким уровнем грунтовых вод, если в зимнее время почва начинает пучиниться, тогда свайный фундамент это то, что нужно. В холодное время почвы могут подниматься. Если же усилие на опоры ниже, чем сила подъема почвы, тогда основание еще поднимется. Весной этот грунт осядет, что приводит к проседанию здания. Эти процессы редко проходят относительно равномерно, поэтому могут образовываться трещины. Стоит учесть, что монтаж основания ниже уровня промерзания грунтов не защитит здание от пучения грунтов.

Варианты свай

Решить эту проблему можно лишь при помощи свайной технологии. Сегодня существуют разные сваи. Их применяют на участках, где грунт не обладает плотностью, на торфяных площадках, а еще там, где грунт промерзает достаточно глубоко.

Способы установки винтовых свай

Небольшие по длине (до 2 м) опоры устанавливают ручным способом. Сваи диаметром 108 мм и больше, длиной 2,5 м и более монтируют механизированным методом.

Установка винтовой сваи вручную

Ручная установка винтовых опор

1. ВС длиной до 2,5 м часто устанавливают вручную. Это делают следующим образом:
2. Сначала делают разметку свайного поля. Колышками и шнуром отмечают места установки опор.
3. Ручным буром делают воронку глубиной 30 – 40 см. Это задаст вертикальное направление погружения ВС в грунт.
4. Если в верхней части ствола отсутствуют монтажные отверстия, то их прорезают самостоятельно. Это можно сделать газовой горелкой или ацетиленовым резаком.
5. Опору опускают в ямку. В монтажные отверстия вставляют концы рычагов (это могут быть отрезки водопроводной трубы).
6. В работе участвуют 3 человека. Двое работников вращают ствол с помощью рычагов. Третий рабочий контролирует вертикаль ВС.
7. С помощью нивелира делают отметки на стволах опор, фиксирующие проектную высоту наземной части свай.
8. Угловой машинкой срезают лишние части стволов опор.
9. В зависимости от конструкции ростверка формируют опорные части оголовков ВС.
10. Устанавливают ростверк.

Установка 3 м винтовой сваи механизированной установкой

Механизированная установка винтовых опор

Силовая установка для вращения ВС устанавливается на подающей стреле любого передвижного грузоподъёмного механизма. Существуют специализированные передвижные установки для ВС.

Скорость формирования фундаментного основания с помощью механизированной установки значительно сокращают сроки строительства объекта.

Винтовой фундамент на 6

Маленькие жилые объекты, площадью 36 кв. м, все больше набирают популярность среди владельцев загородных домов. И это неслучайно, ведь столь компактные размеры идеально подходят для проживания малочисленных семей. Часто такие строения используют в качестве придомовых построек, бань и мастерских.

Но фундаментная основа маленькой площади несет за собой и некоторые неудобства, поэтому подобрать правильную технологию для устройства фундамента – это основная задача застройщика. Ленточный и плиточный фундамент не оправдывают затрат для малогабаритных зданий. И здесь на помощь приходят винтовые сваи под дом 6х6, которые идеальны в соотношении цены и качества.

Компания «СВ-Мосфундамент» осуществляет монтажные работы по установке свайно винтового фундамента 6х6 любой категории сложности, при этом цена услуги находится в доступном для потребителя эквиваленте.

Позвоните нам: 8 (495) 720-45-40 или Закажите звонок

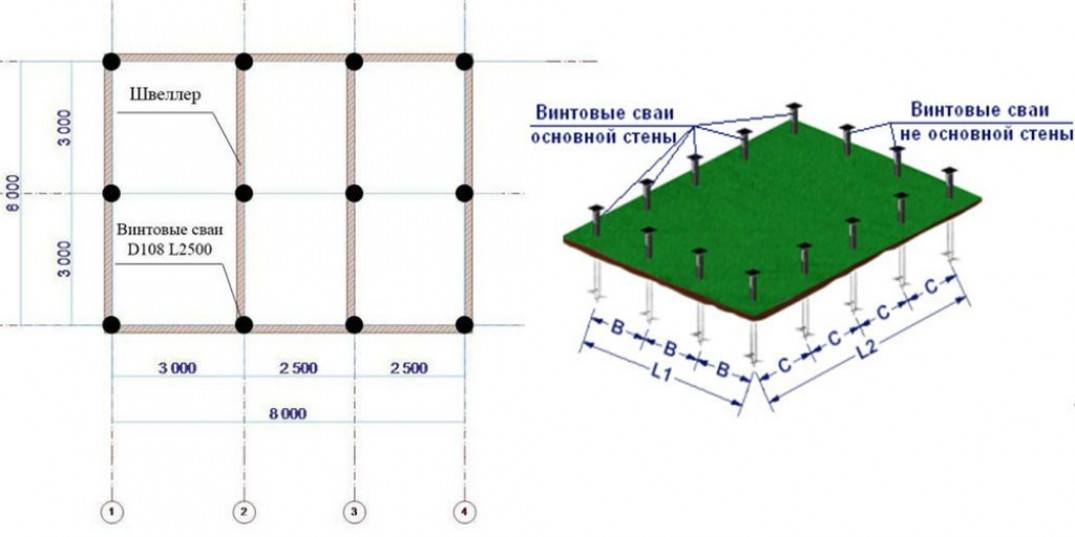

Сколько нужно винтовых свай на дом 6х6

Перед началом строительства фундамента 6х6, нужно определиться с необходимым количеством опор. Сделать это можно после расчета несущей нагрузки строения, проведения геологического исследования грунта и выбора параметров винтовых конструкций. Ведь сваи имеют разный диаметр и предназначены для разных сфер применения. Например, СВС 57 используются для строительства заборов и ограждений, а сваи диаметром 108 – для жилых объектов из бревен и бруса. Зная параметры опоры и их вертикальную нагрузку, можно приступать к расчету свайно винтового фундамента 6х6.

• Берем план сооружения.
• Отмечаем точками углы здания.
• Также ставим метки в местах внутренних перегородок.
• Помним, что расстояние между опорами в жилых объектах не должно превышать 2,5 м.
• С учетом несущей способности сваи распределяем нагрузку строения с запасом, равным коэффициенту, соответствующему нормам СНиП.

Если в доме на винтовых сваях 6х6 планируется размещение тяжелого отопительного оборудования, то на этом месте усиливаем конструкцию дополнительными опорами.

Позвоните нам: 8 (495) 720-45-40 или Закажите звонок

Сколько стоит свайный фундамент 6 на 6

Окончательная стоимость винтового фундамента 6х6 будет известна только после составления специалистом сметы. Ведь на ценообразование влияет множество факторов.

• Размеры и количество опор.
• Рельефные характеристики территории.
• Уровень сложности выполнения работ.
• Стоимость дополнительных расходных материалов (швеллер, двутавровая балка и т. д.).
• Наличие дополнительных работ (теплоизоляция и гидроизоляция).

Фундамент 6 6 монтируется всего за несколько дней и не требует привлечения тяжелой техники. Начинать строительство здания можно сразу после монтажа фундаментной основы. Компания «СВ-Мосфундамент» выполняет весь спектр услуг по установке свайного фундамента 6х6, начиная с составления проекта и заканчивая сдачей объекта заказчику. Все работы ведутся на основании договора, в котором четко прописаны сроки исполнения заказа, сумма выполнения работ и гарантийные обязательства, которые позволят заказчику предъявить претензии, в случае не соблюдения условий договора.

Примеры цен на фундамент под ключ Фундамент 3х6

Количество свай: 6 шт.

Диаметр свай: 108 мм

Длина свай: 2500 мм

Без учета доставки

Фундамент 6х6

Количество свай: 9 шт.

Диаметр свай: 108 мм

Длина свай: 2500 мм

Без учета доставки

Фундамент 6х9

Количество свай: 12 шт.

Диаметр свай: 108 мм

Длина свай: 2500 мм

Без учета доставки

Фундамент 9х9

Количество свай: 16 шт.

Диаметр свай: 108 мм

Длина свай: 2500 мм

Без учета доставки

Фундамент 10х12

Количество свай: 25 шт.

Диаметр свай: 108 мм

Длина свай: 2500 мм

Без учета доставки

Все цены на фундамент указаны под ключ, т.е. в стоимость входят винтовые сваи, оголовки и монтаж. Стоимость фундамента может изменяться как в меньшую, так и в большую сторону. На это влияют следующие факторы: тип строения, кол-во этажей, материал строения, грунт, высота пола над землей. Для расчета стоимости фундамента, свяжитесь с нашим менеджером по телефону: 8 (495) 720-45-40

Что мы предлагаем клиентам

Компания «СВ-Мосфундамент» выполняет весь спектр услуг по установке, реконструкции и демонтажу свайных конструкций. Являясь производителем винтовых свай, компания придерживается гибкой ценовой политики, предлагая заказчикам многочисленные скидки и акции.

Воспользовавшись специальным предложением, застройщик может сэкономить до 20% бюджета от запланированных на строительство фундамента денежных вложений. Качество работ контролируется на каждом этапе производства, что подтверждено гарантийным сроком, предоставляемым нашим предприятием на все виды работ.

Калькулятор количества свай

Кол-во свай: Диаметр сваи: Длина сваи:

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост. Для этого не нужно иметь специальное образование и читать литературу. Вам требуется только внести данные в существующие графы.

Расчет количества винтовых свай с помощью калькулятора

Укажите длину сторон вашего строения, выбрав по форме от 3-х до 15-ти метров.
Укажите тип строения – дом, гараж, бытовое сооружение и пр.
Укажите «этажность», если появляются соответствующие графы

Заполняя графы, обратите внимание на то, что дом с мансардой будет считаться полутора этажным строением.
Выбирайте материал вашего строения.
Укажите тип грунта на участке.
Укажите количество углов планируемого дома.
Укажите высоту цокольного этажа из предложенных вариантов.
Отметьте, собираете ли вы устанавливать камин/печку.
Кликнете «Рассчитать».. Через несколько секунд появится результат подсчета необходимого количества свай для вашего объекта

Через несколько секунд появится результат подсчета необходимого количества свай для вашего объекта.

Рассмотрим пример

Имеется торфяной участок с глубиной торфа 3 метра. Вы решили построить деревянный дом (брус 150х150), площадью 10 на 10 метров. Дом планируется оригинальной формой с девятью углами и мансардой. На высоте 50 см над землей будет расположен пол. Чтобы зимой вам было тепло, было решение установить в доме камин.

После того, как были внесены все данные, калькулятор подсчета количества винтовых свай выдал нам результат – 32 сваи, диаметром 108 мм и длиной в 4,5 метра.

Конечно, данный расчет является предварительным. Он служит ориентиром при планировании бюджета и дальнейшего заказа. Для более точного результата необходим выезд специалиста на объект для детального осмотра участка под планируемую застройку, где будут учтены все факторы.

Самостоятельный расчет на месте

Такой же расчет можно сделать самостоятельно и без использования калькулятора. Полученный таким способом результат в большинстве случаев менее точный. Вам нужно будет определить тип и плотность грунта, проанализировать природный рельеф, определить расстояние, на котором находятся более плотные слои почвы.

Еще одним вариантом, как можно узнать необходимое количество свай – это рассчитать их по плану первого этажа. Здесь вам необходимо посчитать количество углов и стыки внешних стен с несущими перегородками.

В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров.

Обратите внимание

Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Какие бывают сваи

Различают несколько видов этих изделий. Это:

литые изделия;сварные сваи.

Сварная опора — это труба диаметром от 57 до 325 мм или более. С одной стороны – острый конус и лопасть.

Сталь имеет свойство коррозировать, поэтому изделие покрыто защитными составами. Непосредственно лопасть и сам конус производятся при помощи резки с применением плазменной технологии. Эти детали отличаются точностью изготовления и качеством обработки.

Есть и более крупные опоры. Их используют преимущественно на промышленных объектах. Для частного строительства популярен размер 108 мм.

В свою очередь классификация винтовых свай предусматривает несколько типов сварных изделий:

1. Для устройства фундамента на каменистых почвах – обеспечивает отличное сцепление с почвой.В малоэтажных частных домах открытого типа – это базовая деталь с круглыми лопастями под обыкновенный тип грунта.Для небольших строений с закрытым наконечником. Здесь лопасти более крупных размеров. Предназначены под любые грунты.

Сваи винтовые

Литое изделие используют в стандартном размере — 108 мм.

Данная опора имеет значительную степень прочности. Цены на такие опоры значительно выше, чем на сварные, однако эти разновидности винтовых свай имеют множество достоинств. Это необыкновенная прочность, опоры изготовлены из стали, более надежны.

Литые изделия тоже делятся на типы:

для монтажа на талых почвах или же обводненных;для почв в состоянии вечной мерзлоты;для частного малоэтажного строительства.

Что такое винтовая свая

Винтовые сваи

Назначение такого вида опор заключается в том, чтобы, минуя слабые слои почвы, передать нагрузку от здания через ВС на плотное грунтовое основание. Прохождение опоры через грунт достигается её вращением. Винт сваи входит в почву, как штопор в пробку.

ВС представляет собой цельносварную металлоконструкцию, состоящую из трёх частей: ствола (металлическая труба), конического наконечника и лопасти.

Ствол

Опорной частью сваи является ствол, который представляет собой металлическую трубу. Длина трубы определяется путём специальных вычислений на основе геологических изысканий. Изыскательские работы дают представление, на какой глубине залегают плотные слои грунта. От этого зависит длина ствола. Размер длины ВС должен быть такой, чтобы конец сваи смог войти в несущий слой почвы на глубину 50 – 70 см.

Конический наконечник

Концевой наконечник в виде конуса делают литым или цельносварным. Острый конец сваи облегчает вхождение опоры в грунт.

Стволы опор со срезанным концом

Некоторые производители изготавливают стойки диаметром 58 мм без острого наконечника. Конец ВС обрезают под углом 45о. Эллипсное отверстие заваривают стальным листом.

Лопасти

На конце винтовой опоры приваривают одну или две лопасти. Чем больше диаметр ствола опоры, тем больше размер лопастей. Лопасти врезаются в грунт, и при вращении ствола вокруг своей оси, опора продвигается по вертикали вниз до проектной отметки.

Заключение

Винтовые сваи представляют собой полую трубу различной длины и диаметра, конец которой заканчивается острием, оснащенным лопастями. В верхней части производитель предусмотрел проушины, чтобы легче было завинчивать опору в землю ручным способом. Как только острие достигает плотного слоя почвы, изделие становится устойчивым и отменно сопротивляется горизонтальным и вертикальным нагрузкам. С целью усилить фундамент, проводится обвязка верхушек опор посредством деревянных или металлических приспособлений.

Основные плюсы устройств заключаются в следующем:

1. Универсальность. Можно устанавливать на неровном рельефе, обводненной почве, песчаниках и глиноземе.
2. Приемлемая стоимость. При изготовлении используется высококачественная сталь. Идеальные основания для бревенчатых срубов или объектов, построенных из деревянного бруса.
3. Время обустройства фундамента. Все манипуляции можно закончить за 1 – 5 дней, в зависимости от объема и сложности строящегося объекта. Чтобы ввинтить один столб достаточно 30 минут, если помощником будет мини-экскаватор.
4. Длительность эксплуатационного срока. Многое зависит от защитного покрытия. Даже если поверхность обработана обычной эпоксидной грунтовкой, изделия не потеряют своих первоначальных характеристик на протяжении столетия.
5. Возможность повторного применения. Фундаменты винтового плана легко и быстро демонтируются, и переносятся на иное место дислокации, без изменения первоначальных свойств. Это помогает экономить денежные средства как частным застройщикам, так и собственникам коммерческих объектов.
6. Стойкость к значительным температурным перепадам. Работы можно проводить в жаркое лето и лютой зимой, под дождем и снегом. На качестве это не скажется.
7. Простота монтажа. При отсутствии специализированной бригады и техники, вкручивать сваи можно ручным способом. Для этого достаточно двух человек.
8. Возможность возведения фундамента на сложной местности, где присутствуют техногенные включения, крупнообломистая почва, крупный песок, торфяники, глиноземы, повышенная заболоченность.
9. Не подвержен усадке, поэтому начинать строительство можно сразу же по окончанию ввинчивания свай в грунт.

К минусам стоит отнести:

• невозможность установки в каменистом и скалистом грунте;
• при нарушении процесса установки и повреждении защитного покрытия может существенно сократиться срок службы.

Если приобрести товар у проверенного производителя и при монтаже не допускать ошибок,  негативных моментов может не наступить.

Сфера использования конструкций широкая. Они выступают основой при возведении:

• ЛЭП;
• вышек сотовой связи;
• оград;
• теплиц;
• хозяйственных построек;
• небольших жилых домов из бруса или бревен;
• бань;
• модельных зданий;
• каркасно-щитовых сооружений;
• складов;
• рекламных щитов;
• навесов;
• беседок;
• террас;
• дорожных знаков;
• причалов;
• лестниц;
• производственных цехов;
• гаражей.

Металлическими сваями укрепляют склоны, реставрируют старые фундаменты, полностью заменяют основания на более надежные и долговечные.
