Балка для опалубки — эффективность использования

Конструкция «палубы» для устройства перекрытия

В многоэтажном здании предусматривается три вида перекрытий:

• чердачное;
• межэтажное;
• цокольное.

Каждый вид строительной конструкции должен отвечать определенным требованиям. Чердачное перекрытие, кроме отделения нежилого помещения от жилой зоны, должно иметь высокую теплоизоляцию. Цоколь, в большинстве случаев не имеет отопления, поэтому требуется надежная защита жилых помещений от низких температур. Межэтажные плиты должны обеспечивать хорошую звукоизоляцию и выдерживать соответствующие нагрузки.

Каркас опалубки монтируется на балках и стойках. Основной короб, предназначенный для заливки бетонной смесью, собирается из многослойной или ламинированной фанеры. Раскладка опалубки перекрытия, проводится согласно технологической карте.

Перед выполнением раскладки фанерных листов, проводят точный расчет необходимого количества полных элементов и выпиливают недостающие маломерные детали. Все торцевые части листов обрабатываются парафином, во избежание попадания влаги. Листы укладываются на предварительно установленные балки. Схема опалубки перекрытий предусматривает определенный шаг расстановки балок, обычно 1м×1м или 2м×2м.

Плотно друг к другу укладываются стандартные листы, затем нарезанными полосами фанеры заполняются пропущенные места. В местах примыкания к стенам или колоннам проводится дополнительное крепление опалубочного стола. Ровность горизонтальной поверхности проверяют нивелиром.

Далее, возводится бортовая конструкция. При простых строительных решениях, на толщину монолитной плиты монтируется доска на уголках. Сложные архитектурные изыски межэтажных покрытий, рассчитываются отдельно с индивидуальным изготовлением бортовых элементов и прикручиваются к «палубе» шурупами.

Получившиеся стыки проклеиваются специальными лентами, в крайнем случае, перекрываются профилем из пластмассы или металла. Выровненный, подготовленный настил формующего стола опалубки и бортики, покрываются опалубочной смазкой. Коробка готова для укладки арматуры и заливки бетона.

В последнее время все чаще стали использовать щитовую опалубку. Подготовленные щиты, согласно технологической карте, собираются на стойках без использования балок. Нижняя ребристая поверхность, позволяет выдерживать значительные нагрузки без деформации сборочных элементов. Применение такой конструкции опалубки, ограничивается высотой помещения.

Виды балок для опалубки

Конструктивно балка в виде двутавра представляет собой пару полок, исполненных из бруса хвойных пород. Стойки изготавливаются из фанеры или клееного бруса. Элементы двутавра соединяются замком «шип-паз» и клеевым составом, устойчивым к воздействию влаги.

В странах Европы производят балки двух типов:

• UNI – стойки фанерные, для изготовления полок используется ель;
• OPTI – еловые полки, для стоек применяется LVI-брусок.

В отечественном производстве выделяют двутавр БДК-1, в котором под изготовление полок используют сосну, ель, лиственницу, а для стоек применяют березовый фанерный материал, отлично противостоящий воздействию влаги.

Почти все балки от различных изготовителей отличаются желтым оттенком, уровень влажности – от 9 до 13 процентов, показатель плотности равен 450 – 680 кг на кубический метр. Погонная масса балки от отечественного изготовителя несколько выше, чем у европейского аналога 6 кг против 5 – 5.5.

Технические требования

Поскольку опалубка для перекрытий отвечает за дальнейшую прочность монолитных блоков, она должна возводиться в соответствии с установленными нормами строительства, учитывая все технологии и правила. К такой конструкции применяются следующие требования.

• Высокий запас прочности. Каждый составляющий элемент конструкции должен выдерживать не только арматурный каркас, но и вес жидкого и застывшего бетона.
• Безопасность и надежность. Во время армирования и заливки раствора рабочие перемещаются по основанию, поэтому оно должно быть жестким и исключать любое вибрирование. В противном случае монолитные плиты могут получить дефекты, что в дальнейшем может привести к аварийным ситуациям. Исключить повреждение целостности конструкции помогают и строительные столы, по которым также можно перемещаться во время строительных работ.
• Долгий срок эксплуатации. Это в первую очередь касается разборного и съемного типа опалубок, которые применяются в строительстве многоразово. Для создания монолитного перекрытия рекомендуется устанавливать опалубки из прочного материала, который выдержит последующую эксплуатацию после демонтажа.
• Устойчивость к воздействию нагрузок. Поскольку бетон заливается поверхностно и с углублением, то его масса создает повышенные динамические нагрузки на опалубку. Чтобы конструкция надежно выдержала их, следует заранее правильно подбирать ее материал изготовления и готовить план фундаментной плиты, который дополняет опалубочный чертеж и схема строповки.
• Обладать ускоренным монтажом. На сегодняшний день существует в продаже множество опорных деталей и готовых секций, позволяющих осуществлять быструю сборку конструкций.
• Возможность разборки. После того как раствор застыл, опалубку, состоящую из нескольких элементов, можно демонтировать для дальнейшего применения. Данный процесс должен проходить быстро и легко.

Деревянная двутавровая балка

• размер (ширина/высота), мм – 80/200
• стандартная длина – 3,0м / под заказ – от 1,5 до 6,0 (м)
• полка – брус из хвойной древесины
• ребро жесткости – фанера ФСФ (хвоя), 24 мм
• max допустимая нагрузка – 1,0 т/м пог.
• вес – 4,8 кг/м пог.
• min партия закупки – 100 шт.

• размер (ширина/высота), мм – 80/200
• стандартная длина – 3,0 м / под заказ – от 1,5 до 6,0 (м)
• полка – брус из маломерной ели
• ребро жесткости – березовая фанера ФСФ, 27 мм
• max допустимая нагрузка – 1,1 т/м пог.
• торец защищен пластиковым наконечником
• вес, кг/м пог.– 5,5 кг
• min партия закупки – 100 шт.

Общее описание

Деревянная двутавровая балка для опалубки перекрытий

(БДК или БДК-1) представляет собой двутавровое склеенное шиповое соединение бруска полки из бруса хвойных пород и «ребра», выполненного из березовой фанеры. Для защиты от влаги клееная двутавровая балка покрыта вододисперссионной краской желтого цвета. Торцы деревянной клееной балки опалубки перекрытий могут отделываться металлическими или пластиковыми наконечниками.

Характеристики деревянной двутавровой балки

Двутавровая балка для опалубки перекрытий обладает такими характеристиками, как:

• легкая адаптация к условиям проекта;
• высокие нагрузочные способности и надежность;
• легкость и высокая скорость производства работ;
• высокое качество и длительный срок службы при любых погодных условиях;
• экономия ввиду использования меньшего количества опорных элементов.

Поверхность балки БДК и БДК-1 предварительно обрабатывается водонепроницаемой защитной пропиткой.

Брус балки БДК для перекрытий «ТИТАН ГРУПП» может быть срощен только один раз по длине на одной стороне и не более 1/3 ее длины.

Применение балок БДК и БДК-1

Применяется балка опалубки перекрытий, нередко называемая строителями, как ригель опалубки перекрытий, в качестве опорной плоскости для «палубы», при устройстве горизонтальных монолитных конструкций, а также в качестве конструктивного элемента в балочно-ригельной системе.

Двутавровая балка БДК-1 – лучшее качество в России

Руководствуясь, в первую очередь, вопросами экономики и безопасности при ведении монолитных работ, «ТИТАН ГРУПП» осуществляет поставки только сертифицированной балки опалубки перекрытий по всей территории России в соответствии со всеми необходимыми техническими требованиями к качеству, предъявляемыми нашими заказчиками.

На основании проекта или в соответствии с ТЗ опытные инженеры компании всегда готовы произвести расчет необходимого количества материалов для опалубки перекрытий для ведения монолитных работ и обеспечить наилучшие условия приобретения даже в нестандартных ситуациях. Производство же самих деревянных двутавровых балок осуществляется на современном оборудовании с использованием новейших технологий деревообработки. Для постоянных клиентов «ТИТАН ГРУПП» разработана гибкая система скидок, основанная на индивидуальном подходе к каждому заказчику.

В «ТИТАН ГРУПП» Вы можете купить двутавровую деревянную клееную балку

(она же ригель опалубки перекрытий) БДК или балку БДК-1 для опалубки (в том числе балку Кауфманн) от производителя, либо получить профессиональную консультацию о качестве и технических особенностях изделия, позвонив по телефону: +7 или направив с сайта заполненную форму заказа. При необходимости мы сможем оперативно организовать доставку до Вашего объекта.

Цены на деревянные балки опалубки зависят от их вида и объема заказа.

Сотрудничество с – это:

• приобретение продукции высокого, а в случае с балкой KAUFMANN (Кауфманн) HT 20 PLUS и лучшего на отечественном рынке качества, проверенного временем;
• профессиональная консультация высококлассных специалистов;
• индивидуальные условия ценообразования, основанные на сложном соотношении цена-качество-время-сервис.

Купить деревянную двутавровую балку для опалубки по таким ценам у – значит купить её по самой низкой цене на рынке и у одного из лучших производителей комплектующих для монолитной опалубки в России .Так же в доступна для заказа двутавровая балка Кауфманн последних моделей. Спешите сделать выгодную покупку!

Как создать армирующий каркас перекрытия?

1. С помощью «болгарки» пруты делятся на отрезки необходимой длины. Здесь нужно учитывать, что нахлест стрежней арматуры при увеличении длины должен в 30-40 раз превышать их диаметр. К примеру, при сборке решетки, состоящей из прутков с сечением 10 мм, нахлест необходимо делать не менее 30 см. 2. Обрезанные прутья раскладываются в виде решетки и соединяются на стыках, а после укрепляются специальной вязальной проволокой. Есть один секрет: чтобы каждый раз не отрезать по куску проволоки от бухты, можно всего лишь склеить ее скотчем в четырех местах и распилить «болгаркой» на 4 одинаковые части. Данными отрезками, сложенными в 2 раза, можно скреплять прутки и стягивать пассатижами скрутки. 3. Уже готовая решетка для нижнего ряда ставится на пластиковые подставки, по 4 единицы на каждый метр квадратный. 4. По аналогии с первой собирается вторая решетка. 5. Вместе решетки объединяются с помощью изогнутых частей арматуры в виде буквы «П», на профессиональном языке строителей это называется «лягушка». Надо знать, что арматура не должна контактировать с воздухом, иначе коррозии не избежать, поэтому она полностью погружается внутрь бетона. Торцы поперечных и стержни продольные не должны упираться в вертикальные ограждения опалубки или бортики. Желательно, чтобы свободного пространства между ними было не менее 3 см. А в верхней части каркас необходимо покрыть бетоном высотой 3-5 см.

Чем хорош канадский метод строительства перекрытия?

Давайте рассмотрим все преимущества двутавровых балок как материала для строительства перекрытия:

Преимущество №1. Удивительная прочность

Благодаря такой гениально продуманной конструкции довольно хрупкие на вид балки оказываются во много раз прочнее и надежнее обычных. Верхняя часть балки работает на изгиб, а нижняя – на растяжение. Т.е. здесь уже речь идет не об одном монолитном элементе, которому приходится принимать на себя оба вида нагрузки одновременно:

Преимущество №2. Точная геометрия

Второй очень важный момент: идеальная геометрия самих балок. Даже со временем они не прогибаются, не выкручиваются, не рассыхаются и не изменяют свои своих параметров. Как утверждают производители, даже через 100 лет такие балки будут вести себя все также, как через год после постройки.

Что это дает? Для начала – безупречно ровное перекрытие, на которое легко монтировать любое половое покрытие, особенно паркет и ламинат. Дело в том, что когда вы имеете дело с брусьями и обычными деревянными балками, то должны знать, что согласно стандартам нормам их прогиб может достигать 3 см! И, поверьте даже это уже ощутимо: пол будет просто «ходить» под вашими ногами. И подобное точно хорошо не скажется ни на одном половом покрытии (кроме дешевого линолеума, пожалуй).

И это нормально: натуральная древесина – материал живой, и для нее свойственно сжиматься, усыхать или, наоборот, набирать в себя влагу. А вот двутавровые балки уже изготавливается из клееной древесины, с применением особо прочного соединяющего состава, и своих размеров они не изменяют.

Преимущество №3. Комфортный вес

Следующий важный аспект: двутавровые балки достаточно легкие, чтобы поднять одну из них самостоятельно, а потому с подобной работой без проблем справляются два обычных рабочих. Что это дает?

Во-первых, вам не понадобится тяжелая техника, которая должна будет поднимать обычные деревянные балки или металлические.

Во-вторых, работы на высоте станут более безопасными, ведь никому на голову не свалится слишком тяжелая балка.

В-третьих, применение двутавровых балок позволят немало сэкономить на фундаменте, ведь нагрузка на него уже будет на порядок меньше

И, если брать во внимание, что до 50% бюджета строительства обычно идет на надежный, крепкий фундамент, который выдержит не только стены, но и не менее тяжелые балки, тогда экономия получается существенной

Преимущество №4. Изготовление в домашних условиях

Двутавровые балки вы можете изготовить самостоятельно, если будете знать, какими должны быть их параметры и узлы соединения. И в итоге у вас будет не только уверенность в качестве перекрытия, но и немало сэкономленный бюджет.

Преимущество №5. Практичность в утеплении

И, наконец, последний приятный момент: двутавровые балки особенно удобны для утепления междуэтажного перекрытия и последующей отделки потолка:

Единственный неприятный момент заключается в том, что в России качественные двутавровые балки поставляют единицы компаний, и если уж их приобретать, то важно уметь правильно рассмотреть все технологические недочеты. Речь ведь идет о будущем перекрытии!

Важные преимущества двутавровых деревянных балок

Впервые технология применения двутавровых балок из дерева появилась в Канаде. После она распространилась в Европе, ныне стала активно применяться и в России. И хотя появилась она в России не так давно, успешно используется как крупными строительными компании, так и небольшими организациями.

Балка ФД (фанерно-деревянная) стала популярной благодаря ряду важных преимуществ:

• Высокая несущая способность. Благодаря продуманной конструкции, такой элемент рассчитан на более высокие нагрузки по сравнению обычными балками. Это свойство позволяет использовать двутавровые балки для возведения перекрытий большой площади.
• Идеально точная геометрия. Сохраняется геометрия на протяжении всего срока эксплуатации, так как сов временем конструктивный элемент не растрескивается, не усыхает и не деформируется другими способами. В результате идеально ровная поверхность подходит для укладки напольного покрытия или отделки потолков.
• Экономичность. Балка фанерно-деревянная для опалубки стоит недорого по сравнению с металлическими решениями. Применение этих элементов из древесины позволяет уменьшить использование более дорогостоящих деталей. В результате снижается стоимость конструкции здания без потери его эксплуатационных свойств.
• Надежная защита от внешних факторов. Деревянные балки изготавливаются из качественных материалов и имеют внешнюю защиту, поэтому в процессе эксплуатации отличаются устойчивость к атмосферным явлениям и другим факторам. Они не гниют, не подвержены разрушению насекомыми, не боится перепада температур.
• Простота монтажа. Деревянные элементы легко соединяются при помощи специальных замков. При необходимости они могут сверлиться.
• Малый вес. Так как балки весят немного, в процессе их монтажа нет необходимости в привлечении спецтехники. Переносить элементы могут рабочие. Процесс выполнения строительных работ ускоряется в несколько раз. К тому же повышается рентабельность работ, так как не нужно привлекать большое количество рабочих и спецтехнику, эксплуатация которое требует финансовых затрат.
• Экологичность. Дерево считается одним из самых безопасных и экологичных материалов. Клеевой состав также проверяется на содержание опасных веществ и безопасность.
• Удобство. Деревянные балки удобны для дальнейшего утепления и отделки потолка.
• Долговечность. При применении качественных изделий, приобретенных в нашей компании, срок службы фанерно-деревянных балок измеряется десятилетиями.

Описание

В поперечном сечении доска представляет собой клееную фанерную двутавровую балку. В центре детали прочная многослойная высоко влагостойкая фанера. Максимальная длина балки не превышает десяти метров, а масса пяти килограмм на квадратный метр.

Двутавровые ригели могут различаться по типу и соответственно по маркировке. Отечественные деревянные строительные двутавровые балки для использования в строительстве БДК-1 производятся из хвойных и пихтовых пород деревьев и из березовой влагостойкой фанеры, изготавливаемой с применением фенолформальдегидного клея на основе смол. Полки двутавра изготавливаются из ели, а стойка из многослойного клееного шпона с параллельным наложением слоев по отношению древесной структуры.

Достоинства двутавровых балок для опалубки

• Востребованность элемента в строительстве объясняется рядом плюсов применения:
• усиленная несущая способность изделия, позволяет монтировать опалубку для площадей с большими объемами без возможных изгибов перекрытий;
• экономия за счет невысокой стоимости и сокращения количества используемых материалов (возможно исключить иные монтажные и опорные части);
• снижение рисков деформации, усадки, прочих повреждений;
• при необходимости возможно сращивание балок посредством замка и дополнительных болтов;
• сохранение первичной геометрии, отсутствие изгибов;
• экологичность материала производства (дерево);
• стойкость к климатическим и природным условиям (влажности, паразиты, нагрев);
• низкий вес составляющих, простой подъем и монтаж конструкции за счет оснащения стыковочными пазами.
• долгий срок использования при должном качестве;
• удобство хранения и транспортировки.

Правила фиксации двутавров на перекрытиях

Мы уже упоминали, что нарушения технологии изготовления и монтажа перемычек всегда имеет очень неприятные последствия, поэтому не нужно экспериментировать, соблюдайте проверенные временем правила. Балки перекрытия могут фиксироваться несколькими способами.

1. На специальные металлические кронштейны. Элементы крепятся к несущей стене, на опорные полки устанавливаются балки и прикручиваются саморезами.

   Крепление с помощью кронштейнов

2. С упором на стену, который может быть открытым или закрытым. При первом способе балки лежат на поверхности стен и кладочными материалами не заставляются. Второй вариант предусматривает кладку кирпича или блоков до выравнивания с верхней полкой.

   Монтаж с упором на стену

Балка опалубки – особенности использования и сфера применения

При возведении несущих конструкций и перекрытий различных зданий и сооружений немалое значение имеют сроки выполнения работ. Значительно ускорить строительно-монтажные работы поможет балка опалубки. Благодаря этому изделию удаётся более равномерно перераспределить нагрузку от различных частей строения на фундамент.

Виды балок

Если вы хотите создать прочные и надёжные строительные конструкции с минимальными затратами времени, усилий и финансов, вам стоит научиться правильно подбирать опалубочные изделия.

В зависимости от того, для изготовления каких строительных конструкций применяется балка для опалубки, выделяют такие разновидности изделий:

1. Балка двутавровая деревянная для опалубки (Н-20). Она также может изготавливаться из алюминия. Такие элементы могут использоваться для монтажа перекрытий или укладки в фундаментных конструкциях.
2. Балка двутавровая для опалубки решётчатая (БДК-1) и сплошная (БДР). Она может быть деревянная и алюминиевая, а по форме очень напоминает скреплённые ригельные балки. Она применяется для обустройства перекрытий и по прочности значительно выше, чем балка опалубки деревянная (Н-20).
3. Выравнивающая балка опалубки перекрытий. С её помощью добиваются геометрически точной и правильной формы сооружения. Кроме этого, она используется для выравнивания стен и углов зданий.

Балка деревянная двутавровая для опалубки перекрытий служит основой для всех горизонтальных каркасных конструкций. Для её изготовления используется фанера и деревянный брус, поэтому она ещё называется балка фанерно-деревянная для опалубки.

Несмотря на такие особенности производства балки для опалубки, она считается очень надёжной и прочной конструкцией. Балка деревянная для опалубки имеет такие размеры: 8Х40Х200 мм.

Все составляющие элементы соединяются на шипах и многократно проклеиваются суперклеем.

Выравнивающая балка для опалубки перекрытия, цену который вы можете уточнить у нашего менеджера, используется для получения ровных вертикальных поверхностей из монолитного бетона.

Важно: деревянная балка для опалубки – вес погонного метра примерно 5,5 кг. Балка для опалубки, размеры которой мы указали выше, используется в следующих целях:. Балка для опалубки, размеры которой мы указали выше, используется в следующих целях:

Балка для опалубки, размеры которой мы указали выше, используется в следующих целях:

• для формирования и установки монолитных щитовых конструкций;
• как опалубка балок в углах строения (особенно в сложных с технической точки зрения местах);
• опалубка – балка двутавровая выравнивающая очень часто применяется для обустройства целых щитов, которые можно на шарнирах перемещать по объекту.

Материалы для изготовления

В зависимости от того, какие материалы использует производитель, балки для опалубки могут изготавливаться из разных материалов и иметь различную форму. Также они могут отличаться способами формирования каркаса сооружения.

Характеристика балки опалубки и особенности её использования зависят от материала, из которого она сделана:

1. Деревянная опалубка, цена которой самая приемлемая, используется при обустройстве крыш и перекрытий. Деревянная часть конструкции может заменяться стальной, если нужно повысить прочность изделия для восприятия значительной нагрузки.
2. Пластиковая балка для опалубки, цена которой тоже невысокая, применяется при монтаже разных конструктивных частей здания.
3. Алюминиевые опалубочные изделия обычно востребованы при монтаже объёмных конструкций, которые нуждаются в особом выравнивании.
4. Комбинированные элементы. Такая балка для опалубки перекрытия от производителя может быть изготовлена из пластика и древесины в качестве основы. Для обивки используется стальной щит.

Если вам нужна балка двутавровая деревянная для опалубки, цену вы можете уточнить у менеджера компании. Для этого вам нужно позвонить по указанным телефонам.

Как изготовить самостоятельно двутавровую балку?

Когда вы приступите к самостоятельному изготовлению заморской балки для строительства своего дома, то у вас уйдет около суток для первого образца, зато на второй день работа пойдет намного быстрее. Все делайте согласно такой пошаговой инструкции:

• Шаг 1. Приобретите листы OSB толщиной 12 мм и нарежьте их на равные части.
• Шаг 2. Далее вам понадобятся доски, в которых нужно сделать фрезу «ласточкин хвост» посередине доски, глубиной около 12-14 мм.
• Шаг 3. Залейте специальный клей в отверстие и вставьте лист OSB.
• Шаг 4. Чтобы быстро просушить участок, достаточно использовать обогреватель.

Главное при этом ни в коем случае не приобретать свежеспиленные или непросушенные доски, так как они могут непрогнозируемо повести себя в долгосрочной перспективе.

Высоту балки рассчитывайте по такому принципу:

• Для листа с размерами 2440 мм оптимальным шагом балок будет 305, 406, 488 и 610 мм.
• Для листа в 2500 мм рациональный шагом будет 312, 417 и 500 мм. А вот двутавровыебалки с шагом более 6 метров уже не применяют.

В заводских условиях двутавровые балки всегда фрезируются так, что прорезь у них получается как бы зауженой книзу, и лист OSB вклеивается в полку внатяг. Так лист и дерево прилегают наиболее плотно.

Для этого используется полиуретановый или меламиновый клей, а сам лист зажимают струбцинами и забивают еще дополнительно под углом 45 градусов по длине через каждые 20 см. На каждую такую балку уходит не более 2 часов, и уже через 6 часов ее можно устанавливать:

Соединяйте балки между собой при помощи специальных блок-вставок:

Вот небольшой видео-урок, как вставлять лист в древесину:

БДК-1 или балка двутавровая

Главная -> Балка двутавровая

Компания «Балка-Опалубка» осуществляет производство двутавровой балки для перекрытий в монолитном строительстве в качестве несущего элемента перекрытий и колонн.

Балка отличается большой несущей способностью, при этом она позволяет использовать меньше опор для перекрытий. Балка БДК-1 значительно облегчает  демонтаж и монтаж опалубки, поэтому строительство от этого выигрывает в сроках и  потраченных средствах.

Деревянная двутавровая балка

Деревянная двутавровая балка БДК-1 представляет собой двутавр с полками из массива дерева, в которых сделаны выборки (пазы) и  стойка из фанеры, размещенная в этих пазах. Чтобы избежать возможного изгиба перекрытия, двутавровые балки подойдут как нельзя кстати. Ведь для балки перекрытия по силам уменьшать стоимость заливки фундамента.

Используя балки двутавровые для опалубки перекрытий можно значительно сократить сроки строительства, да еще и  вес здания с использованием таких балок будет заметно легче, а значит и меньше нагрузка на другие элементы конструкции.

Балка избавит Вас от проблем усадки здания, не допустит образования сдвигов и трещин, а уж скрипа Вы никогда не услышите.

Балка двутавровая. Продажа

Компания «Балка-Опалубка» — это производство двутавровой балкивысокого качества, но не только, наша балка двутавровая – продажа по лучшей цене от производителя.

Балки двутавровые создадут стойкость и прочность конструкции на ряду со значительной экономией денег.

Поэтому можно с уверенностью утверждать, что двутавровая балка – это, безусловно, самый экономичный вариант конструкции перекрытия.

Совет

Отличными характеристиками обладают балки двутавровые деревянные, перекрытий нет крепче – легкость монтажа и низкая теплопроводность выгодно отличают двутавровые деревянные балки от стальных и железобетонных аналогов.

Такие балки можно вертикально или горизонтально устанавливать в перекрытия и двутавровые балки обеспечат надежную долговечную службу остова строения. Недаром наши балки пользуются популярностью у архитекторов. Такие балки перекрытия позволяют им воплотить в жизнь все свои творческие задумки, не опасаясь при этом жертвовать прочностью ради эстетики.

Достоинства и характеристики БДК-1

Обратите внимание на минимальные отклонения в размере и форме, которые могут иметь балки

Расчетные параметры	Допуски
Длина балки до 3 метров (включительно)	плюс/минус 4 мм
Длина балки более 3 метров	плюс/минус 5 мм
Высота	плюс/минус 3 мм
Ширина полки	плюс/минус 2 мм
Толщина полки	плюс/минус 1 мм
Перекос полки	плюс/минус 1 мм

Данные таблицы говорят о минимальных отклонениях такой балки перекрытия при достаточно большом шаге измерений, например на 3 метра отклонение составит в пределах всего 4 мм

Наша компания выпускает балки двутавровые перекрытий зданий в соответствии с ГОСТом РФ и обеспечивает следующие характеристики:

• Долговечность использования достигается благодаря отличному соединению балки, которая проклеена в несколько слоев. Использование специальной смолы для фанеры, применяемой в балках, позволяет добиться достойных результатов в использовании.
• Быстрый монтаж. Значительно убыстряет и облегчает строительство, если использовать балки двутавровые. Перекрытий облегченных таким способом можно добиться только с применением легких деревянных балок. Вам не нужно будет вызывать спецтехнику для подъема и монтажа балок – вес метра погонного такой балки составляет  около 4-х кг.
• Независимость от погодных условий. Это важная характеристика в условиях сурового и не всегда благоприятного климата России. Продажа балок осуществляется нашей компанией  в соответствии с сертификатом Государственного органа Сертификации РФ. Мы гарантируем качество балки даже в случае, если Вы прокладываете коммуникации внутри нее – никакого уменьшения прочности перекрытия это не несет.

Позвоните нам по телефону 8 (916) 606-96-35 или   8 (916) 606-96-35 и получите профессиональную консультацию наших специалистов. Познакомьтесь с качеством нашей продукции уже при телефонном разговоре – это компетентные ответы на все интересующие Вас вопросы.

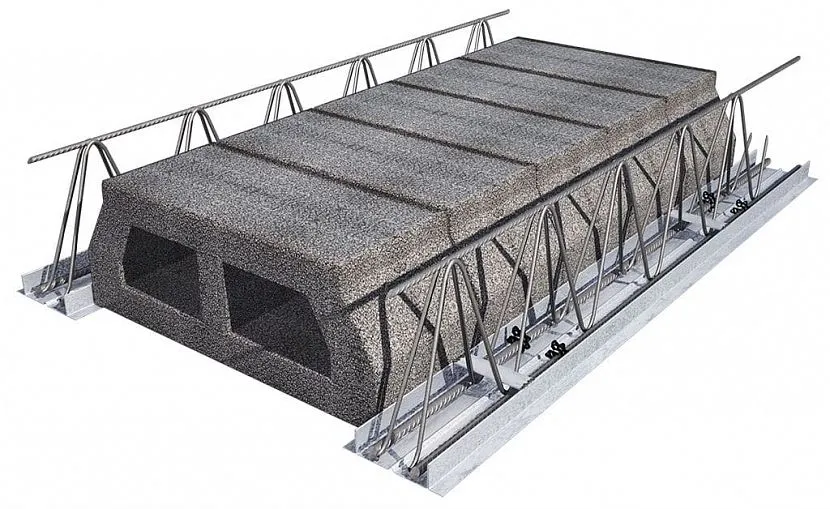

Что такое СМП?

Современные сборные железобетонные перекрытия создаются работниками исключительно на строительной площадке. Они состоят из таких заводских элементов:

• Металлическая балка. Это качественный оцинкованный профиль. К нему приварен прочный арматурный каркас, по форме напоминающий треугольник. На объекте последний заливается цементно-песчаной смесью, в результате чего формируется прочная железобетонная конструкция.
• Несъемная опалубка, состоящая из обыкновенных газобетонных блоков: они укладываются в промежуток между ранее уложенных балок. Все детали напрочь соединяются слоем специального раствора.
• Целостная бетонная плита. Ее толщина должна быть более 5 см.

Составные блоки-вкладыши сборно-монолитного перекрытия часто производятся из керамзитобетонаИсточник smblok.ru

Разборно-переставная опалубка

Опалубка  фундамента,  стен и перекрытий, собирающаяся из цельных щитов и ящиков, которые могут сниматься после набирания раствором нужной прочности и переставляться на другое место, называется разборно-переставной. Щиты для такой опалубки бывают:

• унифицированные;
• мелко панельные из досок толщиной 19-32 мм;
• крупнопанельные.

Для скрепления щитов используются доски с гвоздями.

Щитовые элементы для устройства разборно-переставной опалубки

При современных темпах строительства самая популярная опалубка – крупно щитовая  разборно-переставная. Такая опалубка монтируется по месту и передвигается по необходимости. С её помощью можно выполнить любой конструктивный элемент здания.

Разборно-переставная опалубка монтируется из каркасных плит с высокой несущей возможностью. Конструкция данной опалубочной системы включает стальную раму, рёбра жёсткости, водостойкий щит из фанеры, МДФ, ДСП, пластика или алюминия. В данном случае использование схваток не целесообразно, ведь прочность щитов довольно высока.

Данная опалубка стен, перекрытий и фундаментов используется в комплекте с универсальными крепёжными элементами, позволяющими скреплять щиты под разными углами. Тяжёлая крупно щитовая сборно-переставная опалубка монтируется при помощи строительной техники.

Таблица 1. Погрешность деталей сборно-переставной опалубки

Название элемента	Погрешность, мм
Опалубка из древесины и фанеры
Габариты щита	+5
Толщина соседних досок нестроганых элементов опалубки	±2
Толщина соседних досок строганной опалубки	±0,5
Опалубка из стали или древесины по металлическому каркасу
Габариты щита и каркаса	±1
Кривизна краёв щита	±2
Точность размещения отверстий	±2
Длина схваток из стали	±4
Края схваток	±2 — ±4
Поперечное сечение гнутых деталей	—

Опалубка перекрытий – это набор несущих опор, рам и связей для монтажа унифицированных прогонов или рам из алюминия. Сами опалубочные щиты бывают бескаркасными и производятся из фанеры или алюминия. Расстояние между опорами лучше брать 1 м.

Таблица 2. Погрешности монтажа опалубки

Название элемента	Погрешность, мм
Длина от стойки гнутого элемента до связей вертикальных несущих деталей
На каждый метр длины	25
На пролёт	≤75
Длина от места пересечения щитов до оси их наклона
На каждый метр высоты	5
Для общей высоты фундаментов	20
Для общей высоты колонн и стен до 5000 мм	10
Для общей высоты колонн и стен больше 5000 мм	15
Для общей высоты балочных и арочных конструкций	5
Сдвижка опалубочных осей по отношению к проектным
Конструкции оснований	15
Стеновые конструкции и колонны	8
Балочные и арочные конструкции, прогоны	10
Оснований конструкций из стали	1,1 √В, где В- величина пролёта, м
Смещение отметки кружала по отношению к рабочей поверхности скользящей опалубки
При длине до 3000 мм	10
Свыше 3000 мм	15
Отклонение от вертикали рам и осей домкратов	—
Перепад отметок ригелей и рам домкратов одного типа	10
Крен скользящей опалубки в одном направлении	+4; -2
Обратный крен	—
Шаг рам или домкратов	10
Сдвижка оси домкрата относительно проектной	2
Сдвижка оси сдвижной опалубки от проектной оси	10
