Преимущества деревянной опалубки, правила расчетов и монтажа

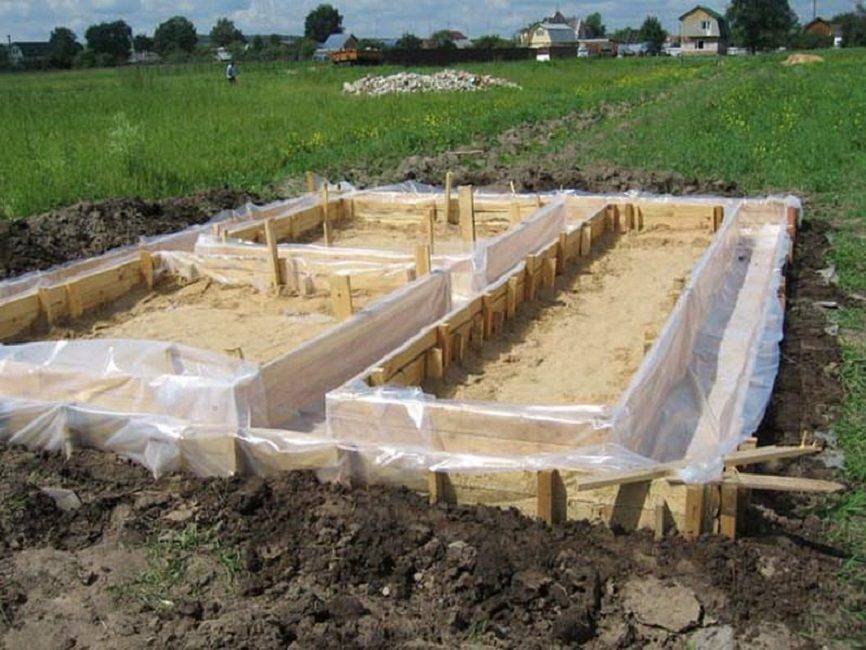

Съемная деревянная опалубка

По своей сути съемная опалубка для стен, изготовленная из дерева, является несколькими соединенными между собой щитами из досок. Для создания щитов можно воспользоваться как толстыми досками, так и фанерой (или плитами ОSВ). Если выбор пал на фанеру или ОSВ, то приобретаемый материал должен быть абсолютно влагостойким.

Для надежной фиксации деревянных щитов используется брус, который одновременно выступает в качестве ребер жесткости. Для крепления отдельных частей опалубки применяются проволочные скрутки, рамки или деревянные стяжки.

Внутренняя часть щитов фиксируется с помощью распорок, сделанных из бруса, размером 5*5 см. Для крепления наружной стороны опалубки используются:

• колышки;
• хомуты;
• прижимные доски;
• подкосы.

В результате установки опалубка стен должна выдерживать как прямое давление бетона, так и боковое. Соединение щитов осуществляется таким образом, чтобы их ширина соответствовала размерам заливаемой поверхности. Если предстоит залить солидное количество бетонного раствора, то монтаж опалубки производится с применением направляющих досок. Для их крепления используются колышки и палубы.

В процессе устройства опалубки особое внимание уделяется совпадениям плоскостей палубы со вспомогательными элементами. Для более надежной устойчивости конструкции происходит дополнительное скрепление щитов вертикальными раскосами

Смежные ряды соединяются распорками и хомутами.

К одним из важных требований при создании съемной опалубки относится отсутствие в ней больших щелей. Их максимальная величина должна составлять в пределах 3 мм. В ином случае при трамбовке бетонный раствор будет вытекать, что снизит качество заливаемой поверхности. Перед бетонированием все щели смачиваются водой.

Если не удалось сделать узкие щели, то поступают следующим образом:

• щели, размером 4-10 мм заделываются паклей;
• щели, размером свыше 10 мм закрывают деревянными рейками.

Расчет материалов

При выборе характеристик и подсчете количества материалов учитывают расстояние между опорами, плотность смеси, свойства грунта.

Чтобы узнать, сколько нужно досок для сооружения опалубки, проводят несложные математические расчеты:

1. Сначала находят длину периметра ленточного фундамента и умножают число на 2. Щиты устанавливают по обе стороны.
2. Полученное значение делят на длину доски для определения количества щитов.
3. Окончательный этап – перемножают численность щитов и количество досок на 1 секцию. Например, если щит состоит из 3 досок, то количество увеличивают в 3 раза.

Теперь, зная размеры доски, легко определить квадратуру. Для этого длину доски умножают на ширину доски. Полученное значение перемножают с количеством материала. Результат покажет, сколько квадратных метров доски потребуется для сбора опалубки.

Обратите внимание! Для плитного фундамента первый шаг пропускают, так как монолитную заливку ограждают только с одной стороны.

Важным параметром является толщина доски. Чем толще полотно, тем больше веса выдержит. Но такая древесина стоит дороже, она сложнее в обработке. Для подсчета нужной толщины используют следующую формулу:

где, G – нагрузка бетонной смеси на доску, n – уплотнение бетона (для фундамента без стороннего уплотнения значение равно 1), l – дистанция между подпорками каждой секции, T – сопротивление материала (для деревянного полотна 8*105 кг/кв.м.).

Нагрузку бетона определяют по формуле G = q x H, где q = 2500 кг/м, а H – высота фундамента.

Результатом вычислений будет минимальная толщина, меньше которой использовать доску нельзя.

Обратите внимание! При покупке материалов важно оставлять запас. Профессиональные строители после расчета досок рекомендуют делать запас 10-15% от расчетных значений. Щит делают из доски 25 мм или толще.

Щит делают из доски 25 мм или толще.

Какой материал используют

Опалубка может быть создана из различных материалов:

• Деревянная.
• Фанерная.
• Из пенополистирола.
• Металлическая.

Кроме того, имеются варианты из синтетических тканей или резины. Преобладают деревянные конструкции, поскольку они дешевы, могут быть использованы неоднократно и в разных размерах.

Многоразовые формы предназначены для массового производства отливок одинакового размера и конфигурации, поэтому их делают из более прочных и долговечных материалов.

Преимуществом деревянных конструкций является низкая стоимость и универсальность, но время сборки у них намного больше, чем у фанерных или металлических готовых щитов.

Из чего состоит опалубка?

В состав конструкции входят следующие элементы:

• Щиты из досок;
• Подкосы;
• Крепежи;
• Кронштейны;
• Балки.

В зависимости от конструкции, в монтаже которой задействована опалубка, щиты могут выпускаться в одном из трёх типов исполнений:

• Вертикальный – подходит для строительства стен. Имеют симметричное строение, благодаря которому их можно устанавливать в любом положении. Обычно собираются в длинную секцию при помощи клиновых замков;
• Угловой – располагаются по углам сооружения, соединяются с вертикальными щитами при помощи замков. Могут укрепляться балками для большей устойчивости;
• Универсальный – используется для монтажа любого элемента конструкции здания. Похож на вертикальный, но оснащается специальными отверстиями для соединения с другими щитами.

Комбинированная опалубка и ее особенности

Помимо разборных и несъемных конструкций в некоторых ситуациях при создании фундамента сооружения осуществляется объединение обоих вариантов, к которому рекомендуется прибегать при возведении на сыпучем грунте.

Комбинированная опалубка состоит из наружного и внутреннего слоя. В первом случае применяются стандартные формы, сбор которых производится из досок. Внутренний же слой сооружается из пенополистирола. Закрепление полимерного материала к грунту осуществляется посредством 20 см гвоздей. Стыкование пенополистирола с древесиной совершается при помощи саморезов.

Одним из ключевых достоинств данной опалубки является наличие не только вспомогательной, но и теплоизоляционной функции, поскольку в таком случае обеспечивается защита фундамента с обеих сторон.

При собственноручном возведении такой конструкции вокруг здания следует не забывать, что теплоизоляцию можно сделать только под землей или же на всю глубину основания. Во втором случае необходимо предварительно позаботиться об установке дюбелей, посредством которых будет совершаться фиксация элементов из пенополистирола на поверхности из бетона.

Обратите внимание! Верхний ярус конструкции сооружается с использованием обыкновенных щитов из древесины и применением распорок и кольев для укрепления

Изготовление опалубки (пошаговая инструкция)

Изготовление опалубки

Устройство фундамента включает в себя изготовление опалубки. Изготовить, а потом установить её на строительной площадке самостоятельно вполне возможно, выполняя несложные правила.

Щитовая

Перед работами по изготовлению формы необходимо:

1Подготовить инструмент: рулетка, уровень (простой – 1 м, водяной – 10 м), молоток, шуруповерт, саморезы по дереву

2Выполнить расчет материала

3Приобрести материал: доска обрезная, брус 50*50 мм, шпильки металлические ф10 мм с шайбами и гайками

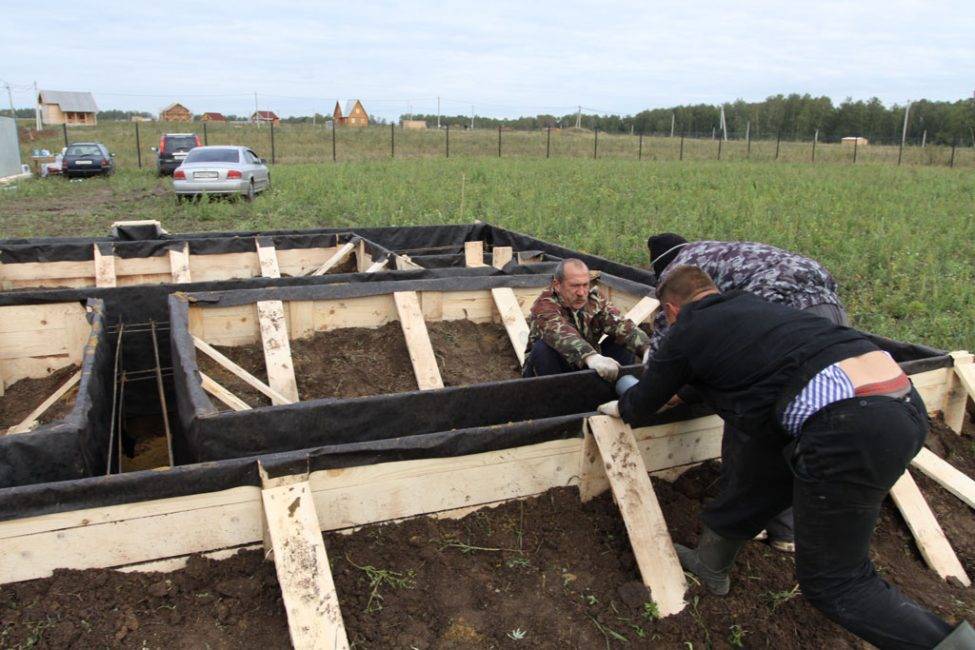

Котлован под фундамент

1ШАГ 1

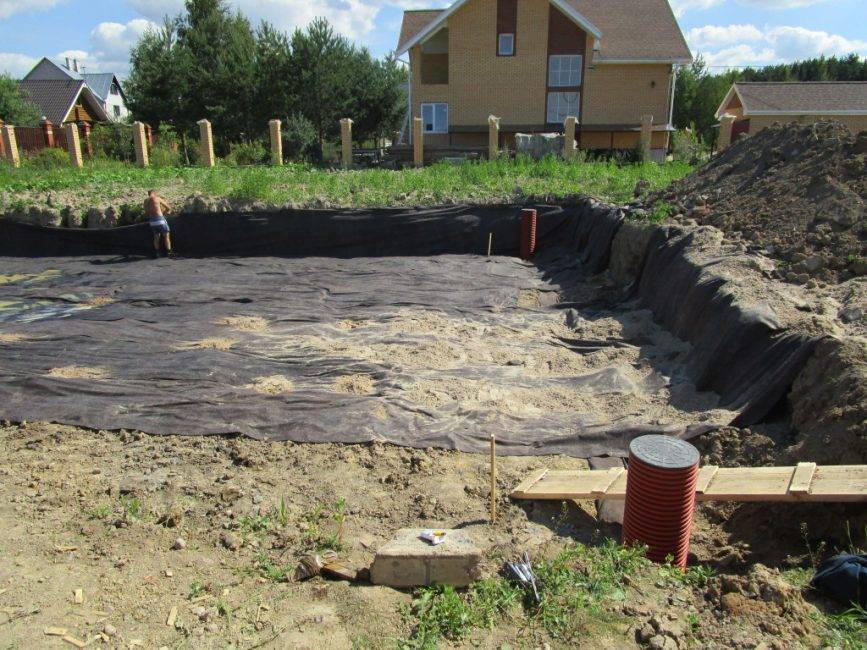

Котлован. Приступая к работам необходимо подготовить котлован будущего фундамента. Копать траншеи нужно на 5-10 см шире, чтобы после установки и раскрепления плоскостей из досок можно было засыпать пространство землёй, тем самым укрепив конструкцию.

При установке опалубки на поверхности, требуется выполнить разметку с помощью специальной проволоки (струна обноски). Любой шнур будет ненадёжен, так как может порваться в процессе работ.

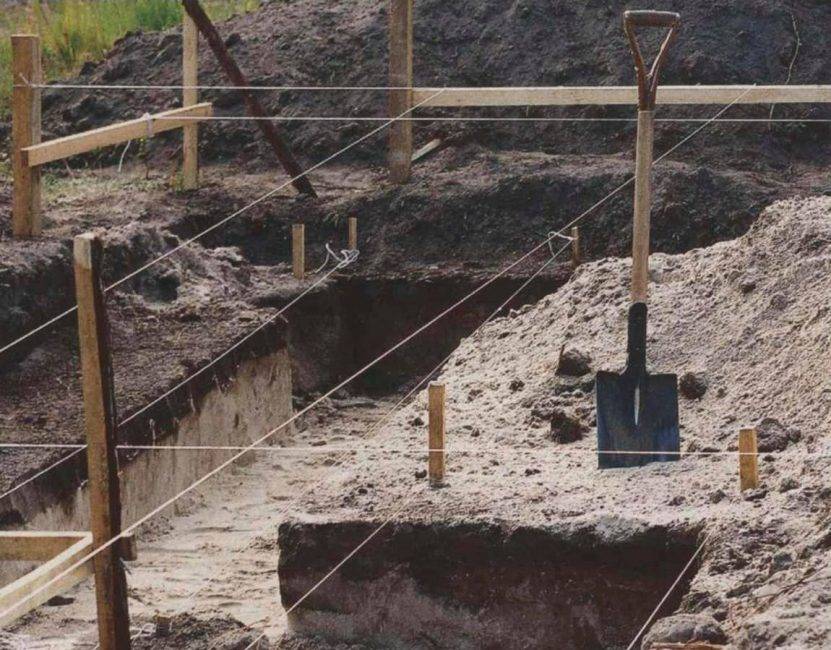

Разметка фундамента

2ШАГ 2

Расчет. После выполнения разметки выполняется расчет количества материала.

Для определения количества доски вычисляется периметр фундамента, показатель умножается на 2. Затем, исходя из высоты конструкции и ширины доски, определяем количество досок по вертикали. Умножая этот показатель на вычисленный ранее удвоенный периметр, получается количество пиломатериала в погонных метрах. Разделив на 3-4 м (обычная длина доски) вычислим количество досок в штуках (так их легче заказать).

Количество бруска берется из расчета высоты конструкции, принимая во внимание тот факт, что бруски размещаем через 40-50 см по всей длине. Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки

Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки.

Учитывая все вычисления, а также места установки элементов, можно определить количество материала.

Заказывать материал необходимо с погрешностью +5%. Этот запас поможет устранить погрешности при расчетах.

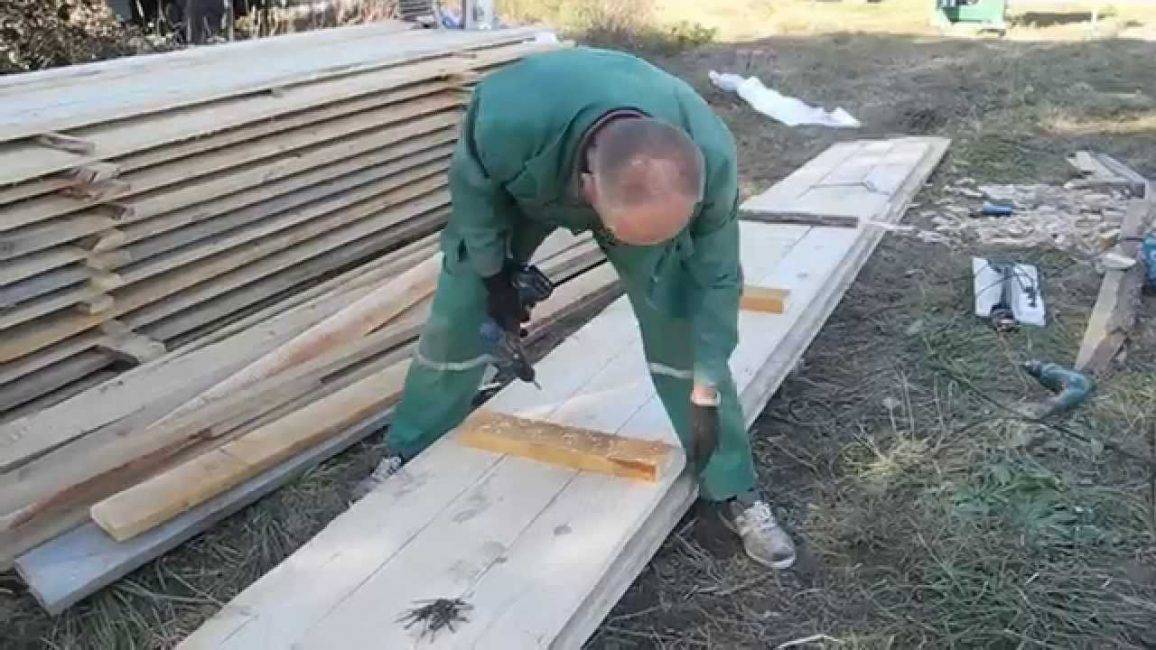

Изготовление щитов

3ШАГ 3

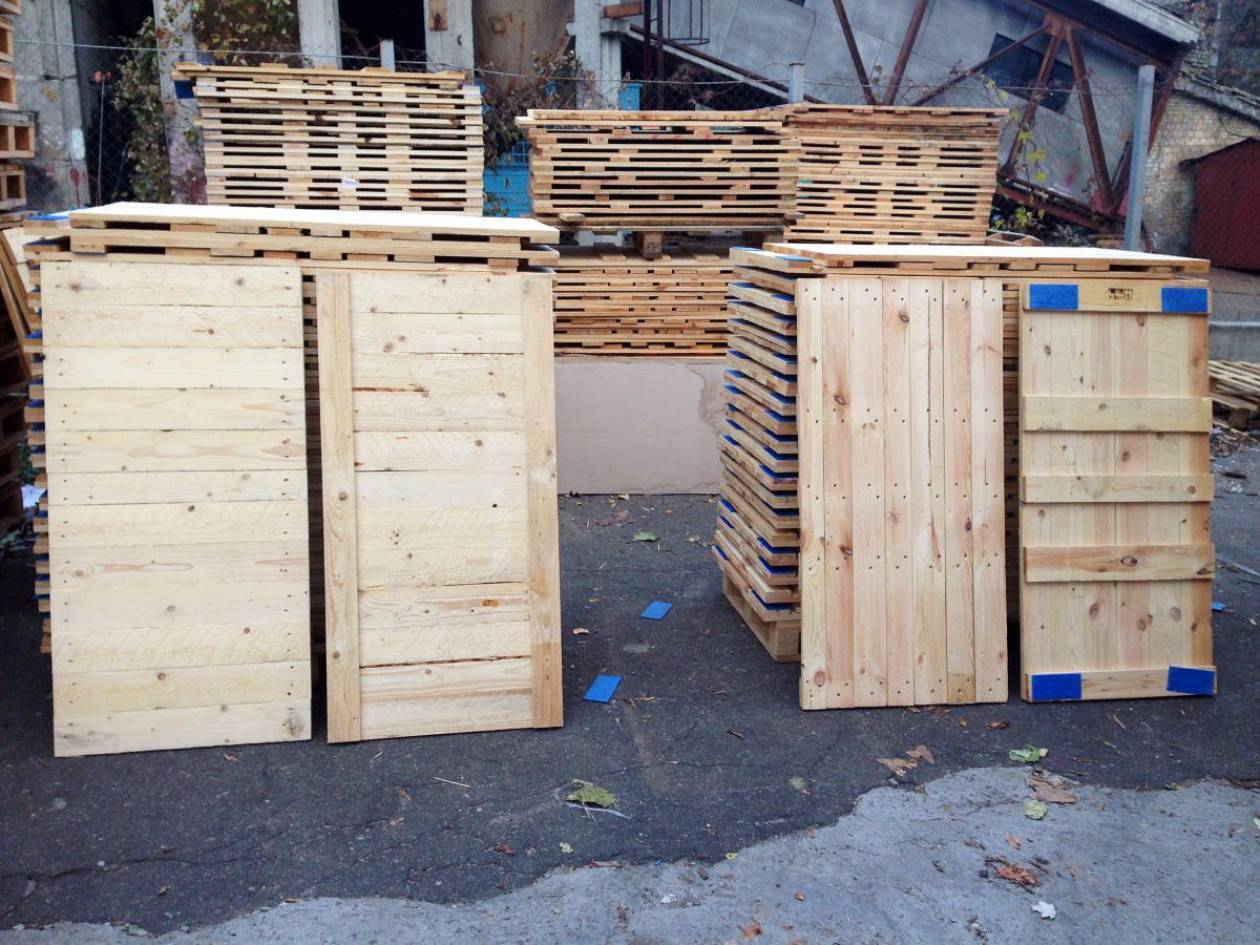

Изготовление щитов. Исходя из высоты конструкции, сбиваются изделия из досок и брусьев, которые располагают по длине через 40-50 см. Длина плоскостей зависит от размера доски (это может быть 3 или 4 метра).

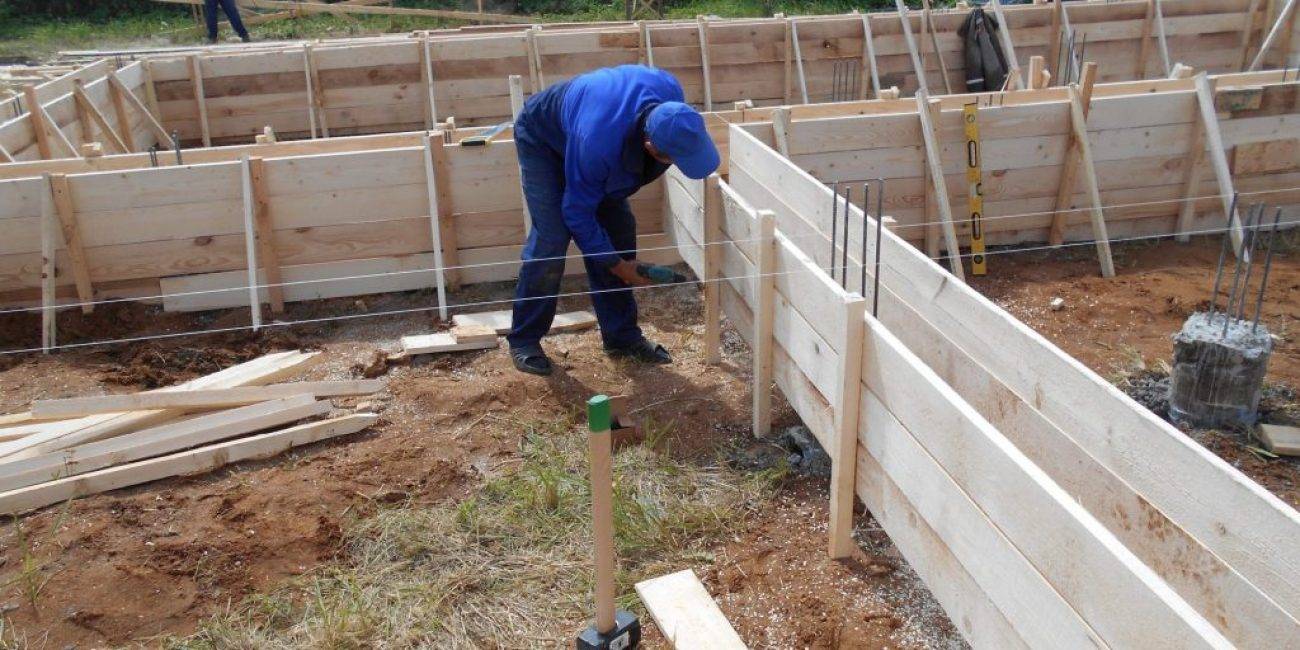

Установка опалубки

4ШАГ 4

Установка опалубки. Первым этапом забиваются колья из брусков по углам фундамента. Между этими кольями с промежутком 60 – 80 см забиваются промежуточные бруски. Вдоль брусков укладывается направляющая доска, на которую устанавливаются заготовленные щиты. Плоскости саморезами крепятся к установленным кольям.

Для фиксирования геометрических размеров, внутри конструкции крепятся  распорки. Для защиты опалубки от «распирания» бетоном, устанавливаются шпильки.

Установку и фиксирование щитов необходимо контролировать уровнями, как по горизонтали, так и по вертикали. Шпильки в каркас необходимо устанавливать через трубки (втулки) большего, чем шпилька, диаметра. Это необходимо для последующего демонтажа.

Подготовка к заливке

5ШАГ 5

Подготовка к заливке. После установки плоскостей, проверяют всю конструкцию на отсутствие щелей. Для гарантированного обеспечения герметичности конструкции, внутреннюю поверхность выстилают плёнкой, чтобы исключить протечку бетона.

По окончании монтажа, проводят армирование будущего основания: устанавливают подготовленные армокаркасы и закладные детали, если этого требует конструкция.

При установке конструкций опалубки, в местах, где планируется провести коммуникации (трубопроводы, кабели) через фундамент, необходимо установить трубы диаметром 100 мм.

Утепления фундамента дома снаружи: виды утеплителей и их основные свойства, способы и последовательность | (Фото & Видео) +Отзывы

Виды и устройства конструкций

Опалубка для фундамента сооружается во временном и постоянном исполнении. Поэтому ее конструкция бывает съемной (разбираемой) и неразборной.

Съемная конструкция

Разборная система используется часто, так как она проста в устройстве и экономически оправдана. Вид конструкции подбирают с учетом параметров будущего фундамента: его конфигурации, ширины и глубины основания.

Схема съемной конструкции Временный тип опалубки используют обычно в строительстве домов, загородного типа. После формирования заданной формы, она демонтируется. Преимущественно такая опалубка применяется в создании ленточного, столбчатого и плитного фундамента.

Временная (разборная) опалубка

Несъемная конструкция

Опалубка, не разбираемого типа, становится, после ее монтажа, частью всей фундаментной конструкции. Такой вид систем чаще используют в устройстве столбчатых фундаментов, называемых свайными. В качестве формообразующих элементов в них часто используют асбестоцементные и металлические трубы. Внутренний объем трубы заполняется бетонным раствором, который после отвердевания остается внутри нее навсегда, становясь частью сооружаемой опоры.

Опалубка для столбчатого фундамента В современных несъемных конструкциях ленточного типа используют экструдированный пенополистирол.

Готовые к монтажу элементы, произведенные из этого пластика, быстро монтируются и дополнительно исполняют роль теплоизолятора.

Элемент несъемной опалубки из пенополистирола

Требования к опалубке

Основное требование, которое предъявляется к конструкции, – прочность. В процессе заливки бетонного раствора конструкция испытывает серьезные нагрузки, особенно если бетон заливается напрямую из бетономешалки или насоса. Чтобы удерживать жидкий раствор без изменения формы, опалубка должна быть жесткой.

Между элементами не должно быть щелей, так как жидкая масса может через них просачиваться, что значительно увеличивает расход бетонной смеси. Незначительные щели могут присутствовать, но только в том случае, когда качество поверхности бетона не играет роли, например, при создании ленточного основания, которое в дальнейшем будет штукатуриться или закрываться финишным материалом.

Виды опалубок

Конструктивно опалубки разделяются на два основных вида – съемные и несъемные. Несъемные предполагают использование опалубочного материала в качестве финишной отделки или утеплителя.

Съемные

Особенностью съемной конструкции является возможность демонтажа. И это необходимо учитывать уже на этапе установки.

Съемная опалубка должна крепиться таким образом, чтобы после затвердевания бетона оставался доступ ко всем элементам крепежа. Главное правило: её нельзя крепить изнутри, так как после заливки бетона нельзя будет раскрутить конструкцию и её придется ломать, что повлечет за собой неминуемое повреждение фундамента.

Если опалубка изготовлена из металла и допущены нарушения в процессе монтажа, то есть конструкция закреплена изнутри, то ее вообще невозможно разобрать без повреждения фундамента.

Несъемная опалубка

Материал, который используется в качестве несъемной опалубки, может быть разным. Если конструкция собирается из листов плоского шифера, то они выполняют функцию отделочного материала, предотвращая попадание влаги на фронтальную поверхность бетона и тем самым продлевая срок службы фундамента. Демонтировать шифер после затвердевания бетона без его повреждения невозможно. В последнее время несъемная опалубка стала изготавливаться из листов пенополистирола, которые собираются в единую систему при помощи дополнительных крепежных деталей. В таких конструкциях могут применяться внутренние элементы крепежа, которые после заливки смеси скрываются бетоном.

Существуют несъемные изделия из теплоизоляционных материалов заводского производства, для которых производитель разработал не только крепления, но и весь технологический процесс. Это значит, что сборка производится согласно инструкции производителя и при помощи определенных крепежных элементов.

Выбирая систему из пенополистирола от определенного производителя, необходимо обратить внимание на крепежи, при помощи которых она монтируется. Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя

Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя.

Доска обрезная 1 сорт ГОСТ

Назание продукта	Толщина, мм	Ширина, мм	Порода древесины	Сорт	Цена товара
Обрезная доска 25 х 100 ГОСТ	25	100	хвоя (ель, сосна)	1 сорт	14 498,88 руб
Обрезная доска 25 х 150 ГОСТ	25	150	хвоя (ель, сосна)	1 сорт	14 499,76 руб
Обрезная доска 40 х 100 ГОСТ	40	100	хвоя (ель, сосна)	1 сорт	14 499,24 руб
Обрезная доска 40 х 150 ГОСТ	40	150	хвоя (ель, сосна)	1 сорт	14 499,54 руб
Обрезная доска 50 х 100 ГОСТ	50	100	хвоя (ель, сосна)	1 сорт	14 499,54 руб
Обрезная доска 50 х 150 ГОСТ	50	150	хвоя (ель, сосна)	1 сорт	14 499,76 руб
Обрезная доска 50 х 200 ГОСТ	50	200	хвоя (ель, сосна)	1 сорт	14 499,84 руб

Для вертикально ориентированных (например, ленточных фундаментов, стен и т.п.) и горизонтальных элементов, опирающихся на какое-то основание – можно использовать обрезные доски толщиной 22-25 мм. Если нагрузки ожидаются относительно большими, то выгоднее применить больше поддерживающих и скрепляющих элементов, чем переходить на более толстую доску щитов.

Не забывайте, что для изготовления палубы, скорее всего, потребуется не только шалёвка. Доска сечением 25Х150 мм или 25Х200 мм иногда сгодится в качестве конструкционной, но в большинстве случаев следует также купить обрезной брусок сечением примерно 50Х50 мм, 50Х70 мм и подобный.

Материалы для строительства

Материалы для создания опалубочной системы выбирают в зависимости от вида, ширины и протяженности фундамента. Для сборки формы используют: доски, фанеру, ОСБ, ДСП, ДВП, металлические щиты и полимерные плиты.

Чаще всего для обустройства опалубочной системы выбирают древесину. Деревянные щиты изготавливают из сосны или лиственницы.

Опалубка из древесины – бюджетный вариант. Щиты монтируются легко и быстро, наличие специальных инструментов не требуется. Для усиления конструкции часто используют дополнительные элементы. Доступность в финансовом плане – главный плюс материала.

Листы фанеры фиксируются на распорках, изготовленных из деревянных досок. Опалубка этого вида отличается невысокой стоимостью и простотой исполнения

Опалубка из фанеры, ДСП, ОСБ. Материалы для сооружения такой системы стоят недорого, а использование дополнительных элементов повышает прочность конструкции. Прежде чем приступить к возведению опалубки, мастера делают предварительные расчеты количества затрачиваемого материала.

Опалубку из металла сооружают при обустройстве ленточного или монолитного фундамента. Главная особенность металлической системы – высокий уровень надежности. Арматуру приваривают к металлическим щитам, тем самым усиливая прочность бетонного основания.

Монтаж опалубки из железобетона требует прикладывания существенных усилий. Проведение работ с использованием ж/б плит стоит дороже, чем возведение опалубки других видов

Железобетон редко используется в частном строительстве. Достоинством железобетонных плит является то, что с их помощью можно существенно сократить толщину фундамента. Еще один плюс – использовать дополнительные распорки при обустройстве данного вида опалубки не нужно.

Пенополистирол пользуется заслуженной популярностью у строителей благодаря своим техническим характеристикам. Материал придает форму бетонному основанию, служит в качестве утеплителя, защищает сооружение от неблагоприятных погодных условий.

Монтаж опалубки из пенополистирола не вызывает сложностей, но стоит дороже, чем установка других видов конструкций.

При выборе материала для опалубки мастера и новички строительной отрасли в основном выбирают древесину. Выбор материала во многом зависит от типа фундамента.

Обзор разновидностей

Стяжку для опалубки делят на несколько видов. Выбор крепежа зависит от типа опалубки, размеров конструкции. Примечательно, что некоторые модели стяжек считаются универсальными и используются для фиксации опалубок из любых материалов и любого назначения.

Остальные крепежи можно поделить на:

• стальные шпильки съемного типа с разными видами сечений;
• стальные болты несъемного типа;
• пластиковые скобы;
• пружинные изделия;
• проволоки;
• пластины из композита.

Предпочтительным вариантом для фундамента считаются стяжки из металла. Плюс таких стяжных гаек в многоразовом использовании. Такие фиксаторы легко крепить и демонтировать, если грамотно подойти к процессу.

О применении досок на опалубку

Опалубка – то, что следует подготовить в самом начале строительных работ. Это необходимая основа под возведение стен/колонн с нуля, установки перекрытий и заливки фундамента. Кроме съемной опалубки, о которой упоминалось ранее, существует несъемная опалубка – часто применяется в монолитном строительстве и не убирается после застывания бетоном. Выступает в качестве так называемого «скелета» здания. Устройство несъемной опалубки бывает:

• рамочным – состоящим из щитов и крепежных элементов, с высоким показателем жесткости;
• балочным – строится из балок, подмостков, опалубочных плит и крепежных элементов. Хотя подобная система обходится дешевле, но является не такой жесткой.

Первый вариант более предпочтителен в частном строительстве, изготовить подобную опалубку из досок можно самостоятельно. Понадобятся доски размером 10х4 см, а также бруски 4х4 см. Предварительно следует очистить площадку от строительного мусора и разровнять ее, при необходимости – снять верхний слой почвы.

Применение досок для опалубки

Далее необходимо:

• сбить щиты из досок с использованием брусков, гвоздей и саморезов или строительного степлера. Шляпки гвоздей должны размещаться с лицевой стороны щитов;
• разместить (вбить в землю) щиты по периметру предварительно подготовленной траншеи;
• в местах соединения досок в качестве опоры установить подкосы, закрепить их колышками, вбитыми в землю;
• изготовить деревянные хомуты для придания конструкции дополнительной жесткости, закрепить их на средине отрезков между подкосами.

Как собрать из пенополистирола

В данном случае опалубка не подлежит демонтажу, являясь сначала формой для отливки, а впоследствии — слоем утеплителя. Используются готовые блоки из экструдированного пенополистирола и дополнительные элементы к ним — перемычки, детали для продольного соединения и т.д.

Все они имеются в продаже и приобретаются заранее в нужном количестве, что значительно облегчает сборку и позволяет получить прочный и герметичный внешний кокон для бетонной ленты. Технология изобретена достаточно давно, но по разным причинам не использовалась, начинает набирать популярность только в настоящее время.

Тем не менее, результаты позволяют прогнозировать методике хорошие перспективы.

Сборка опалубки проста. Блоки соединяются между собой по принципу конструктора, фиксация производится с помощью перемычек. Процесс сборки, помимо создания формы для заливки, совмещает утепление и шумоизоляцию, что сокращает общее время работ и упрощает работу в целом.

Чем меньше операций, тем меньше возможность появления ошибок или нарушений технологии.

Основным недостатком методики можно назвать высокую стоимость блоков из пенополистирола, увеличивающую расходы на строительство.

Это главный фактор, препятствующий распространению технологии.

Разновидности опалубок для ленточного фундамента

В основном используется одна из двух видов конструкции – разборная или несъемная. Каждый из вариантов обладает собственными преимуществами и недостатками, которые необходимо учитывать при выборе, ввиду чего нужно рассмотреть обе опалубки более подробно:

• Разборные. Опалубки этой разновидности разбираются по завершении застывания залитого бетонного раствора для фундамента сооружения. В дальнейшем все ее элементы можно повторно использовать для данной задачи. В большинстве случаев при создании конструкций применяется древесина. Значительно реже они изготовляются из пластиковых и металлических щитов. Вне зависимости от материала, которому отдано предпочтение, в результате опалубка должна иметь герметичные швы и обеспечивать надежное соединение составляющих компонентов. Несъемные конструкции подходят для заливания фундаментов различной сложности. Они также не менее часто используются при создании отдельных элементов зданий, например, стен и потолков.
• Несъемные. В отличие от предыдущей разновидности эти опалубки не разбираются после заливания и застывания бетонного раствора, ввиду чего экономится время на их демонтаже. Они отличаются технологичностью и обладают рядом положительных сторон в сравнении с несъемными конструкциями. Изготовляются опалубки этой разновидности из полимерных материалов различного уровня технологичности. Чаще всего при создании ввиду своей доступной стоимости используется полистирол. Несъемные опалубки отлично подходят для монолитных сооружений.

Обратите внимание! Неразборные конструкции выполняют теплоизоляционную функцию, обеспечивая защиту фундамента от воздействия низких температур. Если в месте возведения основания здания не происходит осыпания грунта, а также он обладает оптимальной прочностью и вязкостью, то можно выполнить заливание бетонного раствора непосредственно в предварительно выкопанную траншею для него без создания опалубки, благодаря чему удается снизить расходы материала, а соответственно и общие затраты

Если в месте возведения основания здания не происходит осыпания грунта, а также он обладает оптимальной прочностью и вязкостью, то можно выполнить заливание бетонного раствора непосредственно в предварительно выкопанную траншею для него без создания опалубки, благодаря чему удается снизить расходы материала, а соответственно и общие затраты.

Характеристики

Выбирая доски для опалубки, следует помнить, что смесь обладает большой плотностью, вследствие чего давление, оказываемое на щиты, значительное. Поэтому материал нужно выбирать особенно внимательно.

Для определения кубатуры досок, советуем использовать таблицу представленную тут.

Сорт древесины

Прежде всего, определимся с породой древесины. Как уже сообщалось, мягкие породы использовать рискованно, так как они могут растрескаться. Поэтому для досок для опалубки лиственные породы применять не рекомендуют. Наиболее удачным выбором станет пиломатериал из:

• пихты;
• ели;
• сосны.

Особенно важно выбрать древесину твердых пород, если вы планируете использовать опалубку несколько раз. Если форма нужна однократно, допускается применение древесины любой породы

Содержание влаги

Еще одним важным критерием выбор является влажность древесины. Для сооружения различных конструкций, обычно, рекомендуют использовать хорошо высушенный материал.

Однако опалубка является исключением. Доска для этой конструкции должна быть достаточно влажной, минимальный допустимый показатель – 25%. Причины этого выбора:

дерево после высыхания активно впитывает влагу. Поэтому при сборке форм из сухой древесины опалубка будет активно впитывать воду из бетонной смеси, нарушая процессы естественного высыхания. Это может привести к тому, что качество бетона будет снижено;

сухие доски пропитаются бетонным молочком, поэтому они будут непригодными для дальнейшего использования. При применении древесины с высоким уровнем влажности, пиломатериал не пострадает и может быть применен для других целей.

Обработка

При покупке обратите внимание на сортность пиломатериала. Нужно найти разумный компромисс между ценой сырья и его сортностью

Так, если вы хотите построить формы многоразового использования, то выбирайте материал не ниже второго сорта. Для однократного применения вполне подойдет третьесортное сырье.

Выбор доски для опалубки для фундамента должен снижать трудозатраты на сборку форм. В принципе, можно использовать обрезные и необрезные доски. Однако первый вариант является предпочтительным, поскольку не потребуется дополнительной подгонки досок по размеру.

Доски, предназначенные для сборки опалубочных форм, должны иметь ровные края, иначе крайне сложно будет обеспечить плотную стыковку соседних элементов. А это означает, что придется потратить дополнительные усилия на заделку щелей.

Следует обратить внимание и на качество поверхности. Если она неровная, с множеством зазубрин, то при демонтаже возникнут немалые сложности

К гладким поверхностям бетон пристает не настолько крепко, чтобы возникали существенные трудности при разборке.

Рекомендуемый размер

Немаловажным критерием выбора являются размеры пиломатериалов

Особое внимание уделяется толщине доски для опалубки фундамента, ведь от этого показателя напрямую зависит прочность конструкции

Минимальная толщина материала для сборки мелкощитовых систем составляет 19 мм, но оптимальным показателем является 25 мм. Если планируется сооружение крупнощитовых конструкций, нужны более толстые доски – 40-50 мм.

Длину подбирают исходя из размеров собираемых форм, а вот ширина должна быть определённой. Оптимальным размером является ширина 20-25 см, при применении материала другой ширины возрастает вероятность получения монолита с волнистой поверхностью.

Балочно-ригельная опалубка под квадратные колонны — монтаж и особенности использования

Универсальная балочно-ригельная опалубка может использоваться как для возведения стен различной толщины, так и колонн разной конфигурации (квадратных, прямоугольных, круглых). Она обеспечивает высокое качество поверхности и соответствие заданным параметрам. Установка опалубки под колонну такого типа не требует применения тяжелой техники и выполняется следующим образом:

1. Подготавливается настил из ламинированной фанеры и брусьев, который будет служить площадкой для сборки опалубки.
2. Ригели укладываются на настил на расстоянии, предусмотренном в проектной документации.
3. Деревянные балки опалубки укладываются перпендикулярно на ригели и скрепляются специальными зажимами.
4. На балки саморезами крепится фанерный лист.
5. К верхним и нижним торцам деревянных балок крепится брус, который предупредит повреждение и обеспечит жесткую фиксацию.
6. По краям фанерного листа делаются отверстия, для стяжки.
7. Готовые щиты крепятся друг к другу с помощью стяжных винтов (замков).
8. Для того чтобы сделать форму под круглую колонну, между щитами вставляется шарнирная вставка.

Если балочно-ригельная конструкция используется для колонн высотой более 15 м, то необходимо использовать накладки для наращивания высоты балок.

Монтаж балочно-ригельной опалубки легко осуществляется двумя-тремя рабочими, при этом вся установка займет пару часов. Все комплектующие используются многократно, без потери качества. Такая опалубка применяется строительными фирмами, приобретать ее для разового строительства нецелесообразно. Для того чтобы сделать колонны своими руками в частном доме, логичнее использовать картонную форму, которую легко изготовить самостоятельно.

Конструкция из деревянных щитов и их соединение

Конструкции для ленточного фундамента удобно собирать из щитов, заготовленных заранее. Щиты сколачиваются из обрезных досок и перпендикулярных брусков при помощи гвоздей или соединяются саморезами. При сборке щитов в единую систему, на месте стыка, внахлест устанавливается отрезок тесины, который крепится саморезами к обоим щитам. Такое крепление позволяет перекрыть течь бетона в месте соединения и придать конструкции дополнительную жесткость. Между щитами ставят распорки, которые изготавливаются из деревянных брусков.

Высота щита для ленточного фундамента может быть немного выше планируемой высоты заливки бетона. В таком случае непосредственно перед заливкой размечают уровень, до которого необходимо наполнить опалубку, чтобы получить желаемую высоту бетона. Второй вариант – высота щита равна планируемой высоте фундамента. В такой ситуации верхний край щитов должен выставляться по уровню.

При заливке монолитных стен высота щитов значения не имеет, так как она выполняется поэтапно, и щиты постепенно переставляются. Длина щитов, которые устанавливаются с наружной части фундамента, не принципиальна

Важно, чтобы длина внутренней опалубки равнялась длине планируемого фундамента изнутри. В противном случае щиты нельзя будет установить, либо по углам они зальются внутрь фундамента, что сделает невозможным их демонтаж без повреждения и разрушения основания в углах
