Доска для опалубки — какую использовать

Из чего можно делать?

Строителю проще использовать готовую разборную опалубку, но гораздо дешевле сделать ее самому из подручных материалов. Стойки могут быть изготовлены из таких материалов:

1. Дерево. Самый доступный вариант для самостоятельного строительства. Деревянные щиты имеют такие преимущества, как эстетичность и надежность. Они хорошо обрабатываются и крепятся с применением обычных инструментов.
2. Металл. Листы из твердосплавного металла характеризуются прочностью, помогают добиться равной бетонной поверхности и дополнительно упрочняют фундамент.
3. Пластик. Щиты из полипропилена используются в качестве разборных элементов опалубки. Этот материал отличается небольшим весом и простотой в работе.
4. Подручные материалы. Можно использовать шифер или профлисты, которые остались с предыдущих строек. Но рабочему будет сложно добиться точной геометрии и остается риск протечки раствора сквозь щели.

Для несъемной можно использовать:

• металл;
• железобетонные блоки;
• фанеру;
• арболит;
• ЦСП;
• профлист;
• пенополистирол;
• стекломагнезит.

Какую доску нужно использовать?

Эксперты рекомендуют для работ без привлечения строительной бригады использовать дешевые доски в качестве основного материала для опалубки. Это доступный стройматериал, с которым не сложно работать, не имея под рукой специального оборудования.

Однако строителю нужно учитывать требования, которые предъявляются к деревянным щитам:

• вид дерева выбирается с учетом влажности, которая должна быть не менее 22% (например, хвойные породы);

• рекомендованные размеры досок: ширина – 15 см, толщина – от 4 до 5 см;
• допустимый размер щелей – до 2 мм (допускается перед заливкой увлажнить доски для набухания и уменьшения щелей);
• на полотне дерева должны отсутствовать какие-либо дефекты (сучки, разломы);
• как минимум одна сторона доски должна быть ровной и иметь четко обрезанные кромки.

Соответствие характеристик исходного материала приведенным рекомендациям гарантирует, что доски смогут выдержать не менее 15 циклов заливки при соблюдении технологии. Разборные элементы опалубки из ДСП, ДВП и фанеры могут быть использованы до 30 раз.

Калькулятор расчета нужного количества досок для опалубки ленточного фундамента

Что нужно знать при проведении калькуляции

В первую очередь обратите внимание на надежность термоконструкции, так как при застывании вся масса несущего основания будет с невероятной силой давить на нее. Именно за счет формы в конечном итоге мы сможем получить четкую, геометрически правильную конструкцию под застройку

Схема: длина, толщина и высота термоопалубки, нужная для расчетов

Примечание! От того, насколько точно будет залит фундамент, зависит так же устойчивость всей будущей постройки.

Кол-во блоков: 23 | Общее кол-во символов: 26365Количество использованных доноров: 7Информация по каждому донору:

Заливка бетона

Лучшим вариантом заливки бетона является монолитная заливка, то есть за один раз. После завершения монтажа опалубки определяем необходимое количество бетона. Для непрерывной заливки фундамента на стройку готовый бетон привозят в машине-миксере. Использую технику, удается выполнить заливку бетона быстро и за один раз.

Но если не получается использовать миксер, то процесс заливки может затянуться. В таком случае можно выполнить заливку фундамента частями. Существует два варианта заливки частями:

• послойная заливка;
• заливка с вертикальным делением.

Для того чтобы основание было прочным и не растрескалось, необходимо соблюдать ряд правил:

1. Заливку фундамента необходимо выполнять с арматурой. Вязка арматуры должна выполняться вертикально и горизонтально, с использованием мягкой проволоки или пластиковых жгутов. Обязательно вязаная, ни в коем случае не сваренной.
2. Заливать бетон нужно последовательно, учитывая температуру окружающей среды. Чем теплее воздух, тем меньше должны быть промежутки между заливками.
3. Если предыдущий слой уже схватился, то его нужно оставить на несколько дней. Перед заливкой следующего слоя необходимо удалить верхний слой. Применяется механический или химический способ.

Послойная заливка

Судя из названия такой способ заливки, подразумевает заливку бетона слоями. Строители применяют два способа послойной заливки:

1. «Холодный» шов.
2. «Горячий» шов.

Первый вариант применяется, когда предыдущий слой бетона успел схватиться. Это может произойти от 12 часов до суток, в зависимости от температуры окружающей среды. Такой вариант часто возможен во время строительства частных домов при не достатке денежных средств или, по какой либо другой причине.

Заливка следующего слоя выполняется после затвердевания предыдущего. Перед заливкой необходимо удалить корку предыдущего слоя. В таком случае соединение слоев будет более надежным и прочным.

Если прошло менее 12 часов, и бетон не успел затвердеть, то используется заливка «горячим» швом. При использовании такого способа нужно обязательно накрывать бетон полиэтиленовой пленкой или рубероидом. Для того чтобы бетон не терял влагу. А перед заливкой снимать «молочко с поверхности».

Заливка с вертикальным делением

Заливка с вертикальным делением предполагает также заливку частями. Только при таком способе заливка выполняется полностью на всю высоту фундамента на определенном участке. Для того чтобы бетон не перетекал, устанавливаются вертикальные перегородки, и по мере заливки остальных участков их снимают.

Такой способ заливки ленточного фундамента, используется реже.

Характеристики

Самостоятельное выполнение операций по возведению дома требует рассчитанного подхода. Древесина удобно складируется, после легко подвергается обработке распространенным в домашнем хозяйстве инструментом. Вес позволяет перемещать ее вручную, собирать в масштабные конструкции. Заготавливают доски для опалубки фундамента, опираясь на такие заданные параметры:

Сорт древесины

Для сооружения опалубки больше всего подходят ель, сосна и пихта

Если предстоит использовать щиты один раз, требования по прочности не значительны, выбирают обычно любой доступный материал 3,4 сорта, исходя из его стоимости.

Многоразовые палубы набирают из распилов не ниже 2 сорта. Массово ставят хвойные породы (сосна, пихта, ель). Мягкие лиственные породы (например, береза) под нагрузкой рискуют треснуть.

Противопоказанная для бетона кислая среда щедро создается древесиной дуба. Деревянные детали из нее прочные, но не годятся для палубных плоскостей. Показатели прочности, защиту арматуры от коррозии способен сохранять длительное время только высокощелочной бетон.

Содержание влаги

По влажности на опалубку берут материал с показателем выше 25%. Волокна не должны интенсивно забирать воду из раствора. С этой целью используют метод поливки материала:

• Перед наполнением бетонной смесью, на впитывание дается около 10 мин;
• После заполнения, одновременно с монолитом.

Высохшую древесину ставят только после пропитки олифой, отработанным машинным маслом. Закрывают от прямого контакта рубероидом, полиэтиленом, пергамином.

Обработка

Обрезная доска на опалубку дает скорость монтажа, качество сборки. Плотность прилегания друг к другу избавляет от последующего уплотнения мест возможных протечек.

Необрезную заготовку можно использовать для малоответственных оснований. Считается, что щель до 3 мм закрывается набуханием материала, до 7 мм – частично забивается изнутри щебнем, входящим в состав бетона. Больший размер конопатят паклей (1 см), просветы заращивают рейкой.

Посмотрите видео о том, каким средством лучше всего обработать опалубочные доски.

https://youtube.com/watch?v=XkKkHgsix-M

Сторона, обращенная к наливному монолиту, обрабатывается рубанком, фуганком. Исключение составляют такие щитовые рамы, какие в дальнейшем обшиваются листами фанеры. Под пленочные покрытия, во избежание прокола щепой, лучше остругать.

Рекомендуемый размер

Чтобы исключить изгиб от распирающих усилий, толщина доски на опалубку должна составлять не менее 2 см. Это минимальный размер для мелкощитовых сборок. Для сокращения количества элементов жесткости, гарантированного удержания плоскости от образования волны, в крупнощитовом исполнении задается толщина 4-5 см.

Доски на опалубку используют одинаковые. Ступеньки на стыке, возникающие из-за заметной разницы в толщине, нарушат ровную поверхность палубы. При необходимости, образовавшиеся уступы стесывают по месту.

Ширина доски для ленточного фундамента оптимальна в пределах 15-20 см. Меньший размер не повредит, только повлияет на количество гвоздей. Слишком широкий пиломатериал в критический момент может треснуть, прогнуться.

Рекомендуем посмотреть видео о том, доску какого размера предпочтительнее всего использовать для опалубки.

Заливая основания, толщина которых составит до 0,2 м, лучше использовать один цельный ограничитель с подпорками. Больший размер обрамляют сборными щитами. Выбранная доска на опалубку крепится на брус сечением не менее, чем 5 × 5 см. По высоте собирают такое количество элементов, чтобы край располагался выше уровня наполнения на 0,2-0,3 м.

Устраивая мощный фундамент высотой 0,75 м, в конструкции дополнительно применяют направляющие доски, на которые ставят щиты.

Какие доски нужны для опалубки фундамента

Опалубка – каркас из досок, элементов металлопрофиля или пластмассы, использующийся при заливке бетонным раствором ленточного фундамента. Её функциональное назначение– сохранение формы бетона до его полного затвердевания. В данной статье мы расскажем, как сделать опалубку из досок и определим оптимальные размеры доски для опалубки фундамента.

Из чего состоит опалубка?

В состав конструкции входят следующие элементы:

• Щиты из досок;
• Подкосы;
• Крепежи;
• Кронштейны;
• Балки.

В зависимости от конструкции, в монтаже которой задействована опалубка, щиты могут выпускаться в одном из трёх типов исполнений:

• Вертикальный – подходит для строительства стен. Имеют симметричное строение, благодаря которому их можно устанавливать в любом положении. Обычно собираются в длинную секцию при помощи клиновых замков;
• Угловой – располагаются по углам сооружения, соединяются с вертикальными щитами при помощи замков. Могут укрепляться балками для большей устойчивости;
• Универсальный – используется для монтажа любого элемента конструкции здания. Похож на вертикальный, но оснащается специальными отверстиями для соединения с другими щитами.

Какие доски используют?

На изготовление опалубки чаще всего идёт пиломатериал из сортов древесины низкой стоимости; обуславливается это тем, что деревянные конструкции более прочих подвержены вредным климатическим воздействиям и не всегда могут быть использованы повторно.

Собрать опалубку можно из обрезных и необрезных досок, но одна из сторон (та, что примыкает к бетона) должна быть ошкурена, по возможности не иметь сучков и повреждений.

Основные параметры материала для опалубки:

• Длина зависит от протяжённости траншеи с таким расчётом, чтобы край доски выступал за неё на 10-20 см;
• Средняя ширина составляет 15 см (в зависимости от высоты фундамента она может быть выше, но не ниже). Максимальная ширина 25 см. При превышении этого размера, возникает большая вероятность выпячивание доски и фундамент будет волной;
• Толщина доски определяет максимально допустимый уровень нагрузки на неё; чем шире плита фундамента, тем больше будет нагрузка. Обеспечить устойчивость конструкции смогут щиты сбитые досками толщиной 25-50 мм;
• Для более серьёзных конструкций (заглубленного фундамента) могут использоваться доски толщиной до 80 мм.

Также важно учесть и уровень влажности материала – он должен составлять не менее 25%. Такое соотношение не позволит древесине пропитаться цементным раствором. В противном случае её гарантированно нельзя будет использовать повторно

В противном случае её гарантированно нельзя будет использовать повторно

: Доска для опалубки

Сборка опалубки

Одна из важнейших проблем при сборке – давление бетона, которые способно деформировать и даже сломать конструкцию. Во избежание этого щиты крепятся друг к другу при помощи длинных гвоздей, концы которых загибаются для дополнительной жёсткости каркаса. Не рекомендуется использовать шурупы, так как оказываемая нагрузка может попросту выдавить их из материала.

Сборка начинается со сбивания щитов. Для этого укладывают доски на ровной поверхности и брусками сбивают. Расстояние между шивными брусками составляют 80-120 см., но могут устанавливаться чаще, если используется 25-30 мм. доски. Расстояние шивной доски от края щита должно быть 150-250 мм.

• Вдоль секции с наружной стороны устанавливаются распорки, поддерживающие опалубку и препятствующие выпадению гвоздей из конструкции. Распорки приобретаются и отдельно и могут быть как деревянными, так и металлическими.
• Для того, чтобы бетон не впитывался в древесину, доски покрывают специальными изолирующими составами или покрывают защитной плёнкой из полиэтилена или рубероида. Также перед монтажом фундамента их смачивают водой.

Дополнительные элементы опалубки

Качество будущей бетонной конструкции зависит от всех элементов опалубки — основных и фиксирующих. Прочность, долговечность и отсутствие протечек в структуре определяется надёжностью комплектующих, грамотным монтажом и закреплением. При покупке элементов опалубки требуется тщательно подбирать дополнительные элементы.

Элементы опалубки для монолитного строительства вертикальных структур и фундаментов

Стяжка опалубки

При подготовке строительства стен или фундаментов формовочный комплекс монтируется согласно проекту и скрепляется стяжными комплектами. Они производятся из прочной стали и представляют собой литую гайку, шайбу и специальный стяжной болт 17 мм диаметром. Длина крепежа составляет 80-600 см.

В некоторых случаях, если использование стяжного комплекта нежелательно, применяют клипсу или пружинный зажим. Заменой болта служит арматура диаметром 6-10 мм, а для замыкания зажима используется особый ключ. При возведении колонн опалубку фиксируют специальным стяжным комплектом, где болт меняется на шкворень.

Дополнительные компоненты опалубки могут фиксировать вертикальные щиты в конкретном положении. Такие элементы называются подкосы. Они делятся на винтовые(с резьбой) и телескопические (выдвижные), и дают одну или две опоры. Величина рабочего диапазона составляет 2,4-14,3 метра. Для высотных заливок используют только винтовые подкосы.

Комплектующие для соединения щитов

Клиновый замок

Основные элементы опалубки всегда требуется скрепить между собой и выровнять в нужной плоскости. Для этого используют замки:

• клиновые — литая сталь, чугун, стальной винтовой замок (рабочий диапазон до 140 мм);
• универсальные удлинённые — перпендикулярное соединение (рабочий диапазон до 390 мм).

Для укрепления стыков между щитами применяются выравнивающие балки. Их длина находится в пределах от 80 до 450 см. Если панель планируется большая, и ее собирают из нескольких щитов, то требуются угловые балки для закрепления. При строительстве колонн используют компоненты из стали или алюминия для фиксации углов опалубки. Если потребуется увеличивать длину опалубки, то используются дополнительные элементы — доборные щиты компенсаторы. Их размеры в длину составляют 6-20 см, а в высоту — 30 см.

Комплектующие для заливки перекрытий

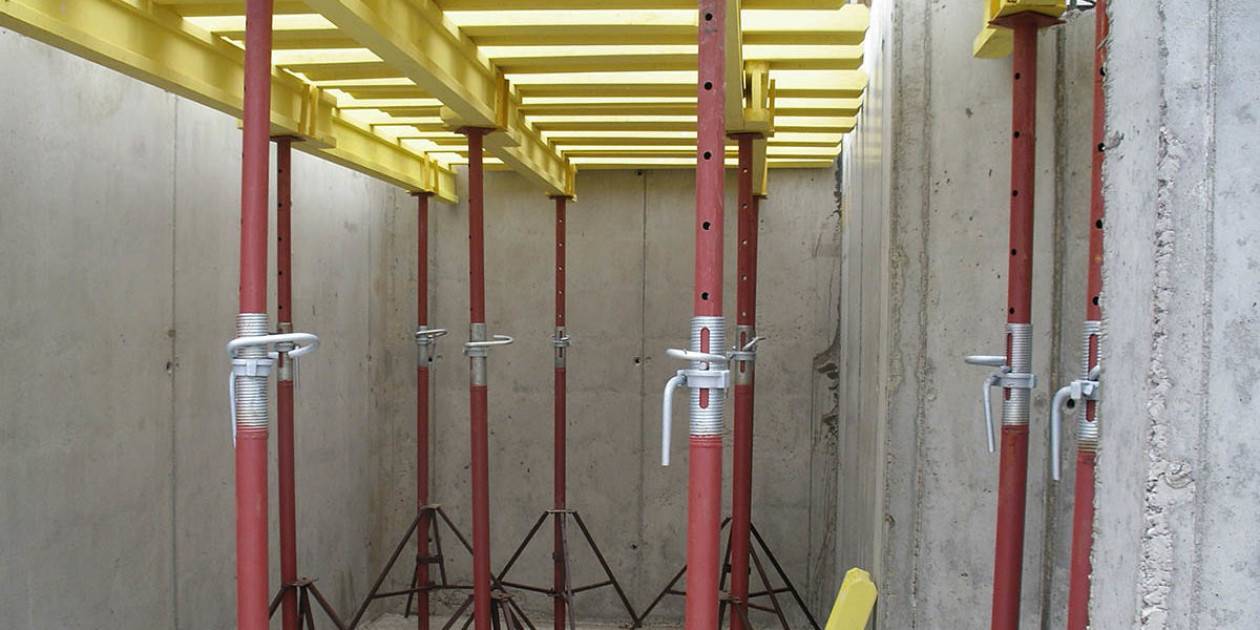

Установка опалубки на телескопических стойках

Для сборки опалубки перекрытий используются вертикальные поддерживающие комплектующие — телескопические стойки. Для устойчивости они устанавливаются на треноги. Стойки состоят из трёх подвижных труб, которые раздвигаются на нужную высоту. Жёсткая фиксация треноги обеспечивается зажимом.

Дополнительным приспособлением является унивилка. Её применяют для поддержки двутавровых балок. Конструкция проста — металлическая квадратная пластина с четырьмя штырями по углам. Устанавливается унивилка на вершину телескопической стойки.

Также существуют специальные дополнительные упоры для бетонной заливки, которые используются для формирования контуров перекрытий.

Сборка опалубки

Одна из важнейших проблем при сборке – давление бетона, которые способно деформировать и даже сломать конструкцию. Во избежание этого щиты крепятся друг к другу при помощи длинных гвоздей, концы которых загибаются для дополнительной жёсткости каркаса. Не рекомендуется использовать шурупы, так как оказываемая нагрузка может попросту выдавить их из материала.

Сборка начинается со сбивания щитов. Для этого укладывают доски на ровной поверхности и брусками сбивают. Расстояние между шивными брусками составляют 80-120 см., но могут устанавливаться чаще, если используется 25-30 мм. доски. Расстояние шивной доски от края щита должно быть 150-250 мм.

• Вдоль секции с наружной стороны устанавливаются распорки, поддерживающие опалубку и препятствующие выпадению гвоздей из конструкции. Распорки приобретаются и отдельно и могут быть как деревянными, так и металлическими.
• Для того, чтобы бетон не впитывался в древесину, доски покрывают специальными изолирующими составами или покрывают защитной плёнкой из полиэтилена или рубероида. Также перед монтажом фундамента их смачивают водой.

Использование досок

Доски необходимо соединять таким образом, чтобы в дальнейшем их можно было использовать снова.

Для этого следует при скреплении щитов опалубки обеспечить:

1. Целостность досок. Чтобы этого добиться рекомендуется использовать гвозди для соединения досок. При этом желательно загнуть концы гвоздей, чтобы они могли остаться в своем положении, когда на опалубку будет оказывать давление бетон. Специалисты не рекомендуют использовать шурупы для скрепления щитов, так как бетон их может выдавить, что приведет к нарушению целостности досок. Помимо этого необходимо устанавливать распорки с наружней стороны щитов, которые смогут ограничить выпячивание досок при большом давлении с внутренней стороны конструкции.
2. Сохранность всех их качеств во время заливки. Для того, чтобы сохранить все свойства досок, необходимо предотвратить при впитывании попадание бетона в них. Чтобы этого избежать, нужно соблюсти два условия — использовать изолирующие материалы и применять в конструкции доски, имеющие высокую влажность.

Для того, чтобы влажность досок повысилась, необходимо перед заливкой бетона смочить их водой. В качестве изолятора очень хорошо подойдет пергамин, полиэтилен и рубероид, которые легко могут быть закреплены на доске при помощи степлера.

Если вы сможете сохранить целостность досок и все их свойства, то в дальнейшем, после разборки щитов, вы сможете использовать доски для других потребностей. Для сооружения ограды или для сооружения лицевых поверхностей они уже не подойдут, но их них можно будет сделать, к примеру, черной пол, стропила.

Если же у досок для опалубки поверхность останется чистой и на ней не будет наплывов бетона, то можно будет использовать их повторно для устройства фундамента.

Если же доски получили некоторые загрязнения их можно использовать для сооружения временных конструкций, которые нужны при строительстве здания. Данный материал затем часто используется для временных ограждений, лестниц и строительных лесов.

Практические рекомендации

При необходимости повторного использования опалубки необходимо выбирать доски, изготовленные из подходящих сортов древесины. Деревья хвойных пород – это древесина подходящего качества, поэтому часто отдают предпочтение строительному материалу из сосны, пихты, ели, отличающемуся доступной ценой.

Сборку и установку опалубки рекомендуется выполнять с учетом таких рекомендаций:

• щиты под массивные сооружения необходимо сбивать гвоздями, потому что саморезы могут быть выдавлены массой бетона;
• чтобы увеличить влажность древесины, опалубку перед заливкой раствора поливают водой;
• установка наружных распорок предотвратит выпирание щитов;
• демонтировать опалубку следует только после набора требуемого уровня прочности бетоном;
• сэкономит на пиломатериале проведение послойной заливки (по участкам): вертикальной или горизонтальной.

Для заливки монолитного фундамента – плитного или ленточного – часто используется деревянная опалубка. Она недорогая, кроме того, пиломатериалы позволяют сооружать конструкцию любой конфигурации, даже самой сложной.

Деревянные щиты весят не лишком много (максимальный вес одного из них не превышает 60 кг), они достаточно прочны.

Однако частным застройщикам, которые осуществляют строительство самостоятельно, следует знать: все положительные качества зависят от того, насколько правильно будет выбрана доска для опалубки фундамента.

Особенности установки опалубки

Схема установки опалубки

Общими особенностями установки являются обязательное соблюдение геометрических размеров. А также выставление всех углов конструкции в одном уровне. А для каждых типов опалубочных систем есть свои особенности.

Щитовой

Щитовая опалубка

Щитовой

Устанавливая щитовую опалубку из досок нужно обращать внимание на высоту плоскостей. Ширина досок может отличаться, в результате получаются различные по высоте конструкции

Это может повлиять при определении общего уровня установки системы. Нужно стараться подобрать щиты так, чтобы на внешнем контуре или на внутреннем были конструкции одинакового размера.

При монтаже такой системы необходимо контролировать толщину будущего основания, то есть расстояние между внешней и внутренней стороной. Доски могут быть изогнутыми, а это значит, что расстояние будет в разных местах различным.

Подобные ситуации исправляются за счет металлических шпилек, которые стягивают плоскости, или при помощи распорок, увеличивающих расстояние между щитами.

Съёмной

Монтаж съемной опалубки

Съёмной

Монтаж съемной опалубки начинают от любого угла, чем и закрепляются два направления. Для крепления используются специальные замки. Устанавливается форма на заранее подготовленную поверхность. В местах неровностей, ведут подсыпку грунтом.

Устойчивость всех элементов достигается за счет взаимного крепления листов формы друг к другу, чем создается жёсткость системы.

В горизонтальной плоскости правильность установки контролируется уровнем.

Снятие опалубки с фундамента (пошаговая инструкция)

Снятие опалубки

Демонтаж всей конструкции проводят после того, как бетон набрал 70% прочности. Это примерно через 21 день.

1ШАГ 1

Проводится снятие всех шпилек, установленных при монтаже. Гайки скручиваются, и шпильки вытаскиваются. Впоследствии их можно будет использовать повторно.

2ШАГ 2

Убираются все подкосы, подпорки с внешней стороны фундамента. Вытаскиваются забитые колья.

3ШАГ 3

Выкручиваются саморезы, которыми крепились внутренние распорки опалубки.

4ШАГ 4

Снимаются щиты конструкции. После набора прочности бетоном, дерево легко от него отходит.

Такие же шаги предпринимаются при демонтаже внутренней части опалубки.

Проведя демонтаж всей системы, плоскости можно разделить на доски, которые будут использованы на стройке.

Устройство опалубки собственными руками

Устройство опалубки собственными руками – несложная, но ответственная работа, требующая внимания к проведению всех операций. Важным моментом являются подготовительные операции и приобретение материала. Выбор опалубочной системы зависит от конструктива фундамента и финансовых возможностей застройщика.

Дополнительные рекомендации и разъяснения можно получить, просмотрев ниже представленный ролик:

https://youtube.com/watch?v=VqNYFB-8C5Y

ОПАЛУБКА СВОИМИ РУКАМИ

Опалубка для фундамента: виды (из досок для ленточного, несъемная), устройство, пошаговое изготовление своими руками (Фото & Видео)

5.5 Общий балл

Про опалубку для фундамента

Доступность применения

8.5

Актуальность информации

9

Раскрытие темы

9.5

Рейтинг пользователей: 1 (1 Голос)

Подготовка и планирование участка на склоне

Любое строительство начинается с планирования участка, а склоны и незначительные неровности рельефа несколько усложняют этот процесс. К примеру, близкое расположение строения к обрыву вызывает постепенное осыпание грунта, а вода, стекающая со склона, может залить строение или вызвать разрушение основания.

Поэтому перед началом строительства фундамента на сложном участке важно провести ряд подготовительных мероприятий, к которым можно отнести следующее:

• Определение расположения будущей конструкции.
• Максимально возможное выравнивание участка путем перемещения слоя грунта с одного места на другое.
• Организация дренажной системы и ливневых стоков.
• Устранение незначительных неровностей путем террасирования или обустройством подпорных стенок.

Подготовка участка на склоне

Кроме того, следует позаботиться о наличии определенного набора материалов и инструментов. Строительство фундамента на склоне невозможно представить без следующего:

• Строительный уровень или нивелир.
• Рулетка.
• Лопата и ведра.
• Нитка или шнур.
• Бетономешалка и мастерок.
• Устройство для уплотнения цементного раствора.

Среди основных материалов для возведения фундамента можно выделить следующее:

Материалы для строительства

• Доски или щиты.
• Деревянные бруски.
• Прутья арматуры.
• Щебень.
• Песок.
• Цементный порошок.

Факторы, определяющие оптимальную толщину пиломатериала

Выбирая толщину досок для опалубки, многие стараются брать более толстый материал, объясняя это большей надежностью конструкции

Тем не менее, чтобы избежать перерасхода строительных материалов, важно знать, какие факторы влияют на толщину доски для опалубки

Высота опалубки и шаг между стойками

Как уже говорилось выше, основную нагрузку дает бетонная масса и чем ее больше, тем большее давление испытывает опалубка. Количество бетона прямо пропорционально высоте основания, следовательно, чем выше фундамент, тем прочнее должна быть опалубка. Однако для большей прочности конструкции не обязательно брать толстые доски, достаточно уменьшить шаг между вертикальными стойками, которые устанавливаются для поддержки опалубочной системы.

Для наглядности можно рассмотреть несколько примеров, показывающих зависимость толщины досок от высоты опалубки и расстояния между стойками:

Характеристики опалубки

• При высоте опалубки 0,5-0,7 м и шаге между стойками 0,3 м толщина доски может составлять 19 мм. При аналогичной высоте, но шаге, увеличенном до 0,7 м, необходим материал толщиной 40 мм.
• Если подошва фундамента лежит на глубине 1-1,4 метра, а расстояние между стойками составляет 0,5-0,6 метра, то оптимальной считается толщина доски 40 мм. Увеличивая шаг до 1 метра на такой же глубине, толщина доски возрастает до 60 мм.
• Фундамент высотой 1,5-1,9 метра заливается в опалубку из досок в 50 мм при условии, что стойки расположены с шагом 0,6-0,7 метра.

Нагрузка от бетона

Не меньшее значение при выборе толщины пиломатериала имеет динамическая нагрузка, возникающая при заливке бетонного раствора.

Бетон считается довольно плотной и тяжелой массой, которая, находясь внутри опалубочной конструкции, давит на стенки с силой около 2500 кгс/м2. Однако этим нагрузка на деревянную опалубку не ограничивается, к этому значению прибавляется динамическая нагрузка, имеющая следующее значение:

• Масса, спускающаяся по лотку из бетонного миксера, оказывает давление 400 кгс/м2.
• Если бетон подается из бетононасоса, то давление увеличивается до 800 кгс/м2.
• Одноразовая подача бетона из бетономешалки объемом меньше 0,8 м3 дает нагрузку 400 кгс/м2.
• При увеличении указанного объема давление повышается до 600кгс/м2.

Как рассчитать количество?

Простейшим способом расчета является использование онлайн-калькулятора. В соответствующие окошечки вводятся собственные данные — высота ленты, общий периметр, умноженный на 2, и тип материала.

В результате получается количество древесины в кубометрах. Это удобно, так как обычный расчет производится по площади, которую уже после переводят в кубометры.

Для тех, кто не доверяет онлайн-калькулятору, пригодится методика расчета:

Кроме этого, надо вычислить количество планок, необходимых для создания поперечин и упоров. Оно определяется произведением общего числа щитов на количество планок одного щита.

Технологические требования к пиломатериалу

Чтобы понять, какие доски нужны для опалубки фундамента, следует ознакомиться с основными требованиями, которые им предъявляются:

1. Жесткость и прочность: доски должна выдержать давление бетона, которое, кстати, увеличивается в случае применение виброинструмента. Инженеры-строители в этом случае при выполнении расчетов применяют коэффициент 1,2. Следовательно, нагрузка на опалубку увеличивается на 20%.
2. Устойчивость к растрескиванию: древесина мягких пород подвержена растрескиванию в момент приложения к ней нагрузки. По этой причине строители избегают березу и другие лиственные породы дерева.
3. Влажность: излишне высушенное дерево активно поглощает влагу, забирая ее у бетона. По этой причине слои монолита, прилегающие к пиломатериалу, не в состоянии набрать нужную прочность. В результате будут наблюдаться обламывание кромок фундамента, его расслоение. Влажность доски должна быть не ниже 25%. Перед бетонированием щиты обильно увлажняются, а в жаркую погоду данная процедура проводится периодически вплоть до снятия опалубки.
4. Щелочная или нейтральная реакция: Бетон не любит кислую среду – под ее влиянием он плохо схватывается. Именно поэтому никогда не изготавливают опалубку из дубовых досок – древесина того дерева характеризуется повышенной кислотностью.

Доски, предназначенные для сборки опалубочных щитов, должны иметь ровные грани, перпендикулярные пластям. Только в этом случае можно сбить качественный щит без щелей и перекосов.

Для ответственных фундаментов опалубку изготавливают из обрезной доски. Для малоответственных (например, для фундамента забора (устройство ленточного фундамента для забора) или септика) можно ограничиться и необрезной доской – она дешевле.

Но и в том и другом случае лицевая сторона изделия должна быть гладко оструганной (под лицевой подразумевается поверхность, которая будет впоследствии обращена к бетону).

Информация о столбчатых фундаментах находится тут.
Информация о свайных фундаментах находится здесь.

Видео об ошибках при монтаже опалубки.

Расчет количества стоек для опалубки перекрытия

Технология современного монолитно-каркасного строительства не возможна без использования различных видов опалубки. Для устройства монолитных бетонных перекрытий каждый раз выполняется индивидуальный подбор и расчет стоек для опалубки в зависимости от ожидаемых нагрузок на плиту перекрытия и длину пролета.

Основное назначение стоек – обеспечение точек опоры и удержание горизонтальных щитов для заливки бетоном. Такая технология позволяет выполнять монолитную заливку во всех типах зданий, с необходимой точностью на проектных высотных отметках с шагом от 1,7 до 5,5м.

Конструктивная схема изготовления

Стойки под опалубку изготавливаются из высокопрочной стали с покраской нитроэмалью по наружной поверхности для предохранения от коррозии или же с наружным защитным цинковым слоем.

Конструкция телескопической стойки рассчитана на многократное применение (оборачиваемость) и состоит из элементов:

• Нижней трубы большего диаметра с опорной пятой, направляющей резьбой и натяжителем.
• Верхней выдвижной трубы с технологическими отверстиями для фиксации с шагом 110–175 мм.
• Гайки-муфты из ковкого чугуна для обеспечения высотного положения одной трубы относительно другой.
• Серьги (стержня) для фиксации высотного положения через крепежные отверстия.
• Резьба на телескопической вставке выполняется методом накатки или же нарезается».

Опорные треноги и унивилки могут поставляться отдельно или же изначально присутствовать в комплекте.

Расчет стоек для горизонтальной опалубки перекрытия

Система позволяет возводить и прямые, и наклонные перекрытия (в качестве которых можно использовать ламинированную фанеру). В промышленном строительстве расчет стоек выполняется на стадии проектирования в составе ПОС и ППР. Контроль расчета количества и необходимых параметров выполняется по таблице:

В частном домостроении опалубка для устройства перекрытий используется реже, но можно выполнить самостоятельный расчет, опираясь на следующую формулу:

Количество опорных осей Ко:

К0=(Ш/Д+1) Х (д/Др+1), где

• Ш – ширина заливки бетоном (в см);
• Д – длина заливки (в см);
• Др – длина ригеля, соединяющего конструкцию в горизонтальной плоскости.

Количество унивилок и опор вычисляется также. Обычно, для нормального запаса прочности достаточно 1-й стойки на 1,5 перекрытия, толщиной до 300 мм.
