Кохер для литого асфальта – вид ремонтного оборудования

Обслуживание

Приводное устройство отличается компактными размерами и минимальной шумностью по сравнению с другими аналогичными устройствами. Каждый элемент имеет амортизационные резиновые приспособления, что минимизирует вибрирование при рабочем процессе.

В вертикальной установке смеситель монтируется на крышке бункера, сразу на подшипниковом блоке, диаметр которого составляет от 90 см. В смазке подшипник не нуждается, крепежные элементы смесительного вала внутри бункерной емкости отсутствуют. Приводной механизм смонтирован на сдвигающейся плите с лесенкой, для удобства обслуживания трансмиссионного блока имеется специальное окошко.

Каждый элемент трансмиссии исполнен болтовыми соединениями, представляет собой сборно-разборное устройство, имеет простой доступ.

В горизонтальном бункере гидравлическая редукторная установка монтируется сразу на смесительном валу, приводных цепей и звездочек нет. Узел подшипника имеет бронзовый уплотнитель с возможностью самостоятельной настройки, который можно без проблем заменить, не демонтируя гидравлический блок.

Включение аварийной остановки возможно с помощью особого клапанного устройства гидравлического типа.

Каждый прибор, с помощью которого контролируются температура, работа горелок, число оборотов, расположен в специальном ящичке, отлично защищенном от воды и пыли.

В состав системы безопасности входят:

  • электрозажигание и отключение горелок, возможность автоматического розжига, если происходит внезапное угасание огня;
  • система гидравлики имеет возможность для установки охладительного радиатора, наполненного маслом. Кроме того, в случае перегрева подается тревожный сигнал;
  • имеется цифровой инструмент, с помощью которого считывают данные оборотов смесителя и горелок. Установлены приборы так, что информация на них видна в зеркало, предназначенное для заднего обзора;
  • в качестве дополнения имеются световая и звуковая сигнальные системы, установлены проблесковые маячки;
  • начальные параметры вводятся с помощью пульта. Таким же образом осуществляется контроль за всем процессом;
  • для управления системой размешивания и подогревания имеется специальное программное обеспечение.

Технология производства

Технология приготовления литого асфальтобетона основана на смешивании компонентов в определенных пропорциях и последовательности. При этом, учитывая, что композитный материал должен укладываться на дорожное полотно подогретым до определенной температуры, а сам процесс производства организуется не на месте кладки смеси, поэтому для транспортировки используют специальные автомобили-емкости.

Вот технология производства:

  • минеральные компоненты загружаются в сушильный барабан, где подвергаются сушке и нагреву (190-240С);
  • после чего они подаются в сортировочное устройство, где разделяются на щебень и песок по фракциям;
  • далее каждый ингредиент поступают в дозаторы, где происходит их взвешивание в процентном соответствии к общей массе согласно рецептуре;
  • щебень и песок после взвешивания поступают в смеситель;
  • минеральный порошок проходит тот же путь, минуя сортировку;
  • битум нагревается (160-180С) с помощью собственного устройства и подается нагретым в смесительную камеру, где уже находятся все остальные материалы;
  • происходит тщательное перемешивание, после чего готовый асфальт отправляется на укладку специальными транспортными средствами, которые называются кохеры, они оборудованы подогреваемым резервуаром.

Так как асфальт литого типа является материалом гостированным (с использованием различных методов испытания), то на него оформляется сертификат соответствия.

Что такое рециклер?

Рециклер асфальтобетона – мобильная установка, которая перерабатывает использованный асфальт в смесь для вторичного использования. Существует несколько видов рециклеров: установки горячего/холодного ресайклинга и мобильные установки. Основные отличия между ними – размер и технология переработки.

Остановим внимание на мобильных установках. Подобные мини-машины востребованы в дорожном строительстве по двум причинам:

  • это дешевле, чем закупка нового асфальта;
  • переработка использованных дорожных покрытий осуществляется прямо на месте, использованный асфальт не нужно дополнительно утилизировать.

При капитальном ремонте дорожного полотна, когда асфальт снимают и укладывают заново, рациональнее использовать рециклер асфальтобетона (можно даже взять напрокат), чтобы ускорить процесс, уменьшить траты и уберечь свалки от скопления ненужного асфальта.

Горячий ресайклинг

Асфальтирование с помощью горячего ресайклинга.

Асфальтовое покрытие подвергается ежедневным механическим нагрузкам. Они вызваны интенсивностью движения автомобильного транспорта, его массой. Результат – ямы, трещины, истощение поверхности. В городе проблематично затевать ремонты (длительность процесса, блокирование движения), а продлить срок использования асфальта нужно. При помощи горячего ресайклинга можно максимально быстро регенерировать дорожное покрытие.

Верхний слой асфальта нагревают до 150 °C батареями инфракрасного излучения, материал смягчается. Дорожное покрытие разрыхляют до нужной глубины. Затем его покрывают смесью, которая дополнительно укрепляет, восстанавливает толщину и утерянные свойства полотна. Корректирующая смесь состоит из минеральных и вяжущих веществ. Ее перемешивают и воздействуют на нее высокими температурами, соединяют с переработанным асфальтом. На прогретое дорожное полотно укладывают готовый материал специальный укладочным брусом. Затем покрытие дополнительно уплотняют катком.

Чем хороша технология?

  • Асфальт восстанавливается в короткие сроки.
  • Не нужно задействовать целую бригаду строителей.
  • Ремонтные работы займут всего один день.

Холодный ресайклинг

В мобильной установке готовят специальную суспензию. Ресайклер толкает мобильную смесительную установку перед собой и наносит на поверхность регенерирующую смесь. Она добавляет асфальтобетону плотности и устойчивости. Слой (из смеси) уплотняют катком. Затем полотно профилируют, повторно уплотняют виброкатком и укрепляют битумной эмульсией. Технология хороша:

  • отсутствием влияния на экологию;
  • малым расходом энергии;
  • качественной регенерацией асфальта;
  • сохранением целостности грунта.

Холодная техника регенерации бетона выполняется за 1 проход ресайклера и не деформирует грунт. Такая технология считается наиболее приемлемой по соотношению цена/качество.

Область применения

Литой асфальтобетон целесообразно использовать в самых разных сферах ремонта и строительства. Особенности материала обеспечивают ему прекрасные эксплуатационные характеристики, что существенно расширяет область применения.

Где применяют асфальтобетон литой:

  • В строительстве дорог, мостов разных конфигураций, туннелей, иных объектов.
  • Материал 1-2 типа актуален для нижних и верхних слоев покрытий с нагрузками более 3000 единиц транспорта в сутки – обычно это аэродромы, востребованные трассы, скоростные участки дорог и т.д. (хотя, асфальтобетон можно использовать в обустройстве покрытий и с меньшими нагрузками, но в таком случае высокая цена не будет экономически оправдана)
  • Смеси 2-4 типов используют для обустройства всех слоев дорожек для велосипедов и пешеходов, тротуаров
  • Асфальтобетон 1-2 и 5 типа актуален в строительстве туннелей, мостов, разных ремонтных работ
  • Для обустройства кровли, полов, слоев гидроизоляции, что обуславливается прекрасными гидроизоляционными свойствами асфальтобетона
  • Материал может использоваться везде, где нужно обеспечить повышенный уровень адгезии покрышек транспорта с поверхностью асфальта (опасные участки дорог, где часто происходят аварии во время снегопадов, дождей), так как асфальтобетон обладает повышенной шероховатостью

Вас также могут заинтересовать:

23.05.2021

Какие бывают марки асфальта и что они означают

Многие материалы строительной и других сфер могут маркироваться определенными значениями, которые…

Читать далее

28.02.2021

Что такое холодный асфальт. Свойства и особенности

Тот асфальтобетон, из которого построены наши автомобильные дороги, имеет требования в технологии…

Читать далее

24.03.2020

Минимальная толщина укладки асфальта

Учитывая то, что подавляющее большинство автомобильных дорог на территории нашей страны (если конкретнее, то около 80%)…

Читать далее

18.04.2021

Какая температура асфальта при укладке?

Температура асфальта при укладке, в первую очередь, зависит от используемой разновидности…

Читать далее

21.03.2021

Какие слои скрываются под асфальтом: устройство дорог и тротуаров

Асфальтобетон, используемый для устройства дорожного покрытия, сам по себе обладает высокими…

Читать далее

15.02.2021

Асфальтовая крошка: недорогая и качественная альтернатива

Асфальтовая крошка или асфальтогранулят является одним из самых востребованных материалов, полученных…

Читать далее

20.02.2021

Можно ли асфальт укладывать на старый асфальт?

Асфальтовое покрытие, как и практически любой другой материал, имеет ограниченный срок службы…

Читать далее

28.02.2021

Коэффициент уплотнения асфальта: что за показатель и зачем он нужен

Любое асфальтовое покрытие должно обладать высоким качеством, определенными физико-механическими…

Читать далее

24.03.2020

Можно ли укладывать асфальт в дождь?

Казалось бы, довольно простой вопрос, на который можно дать такой же простой односложный ответ «да» или «нет». Вот, например…

Читать далее

Купить в лизинг

Лизинг – в настоящее время это основной финансовый инструмент для многих компаний,
позволяющий не откладывать покупку необходимой строительной техники или оборудования «на завтра», а пользоваться ей сейчас.
Мы сотрудничаем с крупнейшими лизинговыми компаниями, работающими по всей территории России, и готовы предложить нашим покупателям
выгодные условия: не высокий процент удорожания, минимальный первоначальный платеж, оперативное принятие решения.
Специалисты нашей компании готовы проконсультировать вас по условиям и процедуре оформления, оказать помощь в подготовки документов.

Укладка асфальта

Для укладки дорожного покрытия потребуется специальная техника – асфальтоукладчик, работы советуют проводить в солнечную погоду в теплое время года. Оптимальная температура воздуха для укладки асфальта не ниже 5 градусов тепла.

Согласно СНИП укладка асфальта при отрицательных температурах и зимой запрещена, в этом случае стоит использовать «теплый» асфальтобетон. В его составе есть вещества, которые делают раствор морозостойким и эластичным.

Проводить работы по укладке литого асфальта горячего типа в дождь или в условиях повышенной влажности нельзя. Асфальтобетонный состав слишком быстро остынет и не получится добиться нужной степени уплотнения.

Строители, исходя из цели применения покрытия, используют два типа асфальтобетонного состава:

  • Холодный асфальт;
  • Горячий асфальт.

Горячий асфальт

Данный тип асфальта применяется для укладки литого асфальтобетона на скоростных трасах, центральных площадях, улицах города и загородных маршрутах. Для укладки асфальта температура состава должна быть не менее 140 градусов.

Асфальт горячего типа характеризуется высокой прочностью, износостойкостью и долговечностью. Его можно класть на грунтовое основание, на бетон или на старый асфальт.

Работы проводятся ручным автоматизированным и ручным способом.

  • Ручная работа — На место строительства раствор асфальтобетона доставляется на специальных грузовиках с функцией подогрева кузова. Работники при помощи лопат раскладывают массу по рабочей поверхности, а затем выравнивают и равномерно распределяют асфальт специальными граблями. Каждый слой асфальта уплотняется и утрамбовывается катком и виброплитами.
  • Автоматизированная работа — Распределение смеси по участку происходит машинным способом, асфальтоукладчики выстраиваются с шагом в 30 см. За ними следует каток, который утрамбовывает горячее покрытие.

Машины должны двигаться плавно и медленно, все движения ровные и четкие. Перед использованием катка, его валы требуется смочить водой, чтобы избежать прилипания состава на поверхность.

Процесс укладки асфальта:

Грунтование основание при помощи смолы – это улучшит адгезию

Перед нанесением раствора основание важно тщательно очистить от грязи и пыли, если этого не сделать, то смола поглотит пыль, и не будет сцепляться с асфальтом.
Укладка специальных сеток под асфальт – они распределят нагрузку, увеличат срок эксплуатации автодороги и улучшат адгезивные показатели.
Укладка асфальтобетона – нагретую массу укладывают слоями по 7 сантиметров толщиной и тщательно утрамбовывают.
После завершения работ, полученное покрытие поливается битумной эмульсией.. Если по завершении строительных работ на поверхности образуются трещины, их заделывают герметиком и посыпают цементом

Если по завершении строительных работ на поверхности образуются трещины, их заделывают герметиком и посыпают цементом.

Холодный асфальт

Для изготовления применяются битумы с пониженной вязкостью. Укладка происходит при температуре раствора от 80 – 120 градусов. Работать с холодным асфальтом можно в различных погодных условиях.

Сфера применения холодного типа – детские игровые площадки, тротуары, во дворе домов. Технология предусматривает применение состава для точечного ремонта дорожного покрытия.

Раствор быстро схватывается, легко трамбуется, оставшийся после работы материал можно использовать для повторного применения. Холодный асфальтобетон можно приобрести в магазине.

Для работы требуются:

  • Устройство для перемешивания массы;
  • Емкости для битума;
  • Специальный термометр.

Асфальт на месте работы смешивается с битумом и укладывается на предварительно очищенное основание, разравнивается и трамбуется.

Укладка асфальта в домашних условиях

Для благоустройства околодомной территории можно выполнить укладку асфальта своими руками. Чаще всего его применяют для покрытия подъездных дорожек и тротуаров.

Алгоритм работы по укладке асфальта у частного дома:

Снять слой грунта толщиной в 30 см;
Очистить от мусора и пыли;
Установить бордюры;
Создать подушку – слой крупнозернистого щебня, укатка, слой мелкозернистого щебня, укатка, слой песка толщиной 5 см

На песок налить воды и еще раз прокатать;
Нагретую массу асфальтобетона равномерно распределить по поверхности и выровнять;
Утрамбовать ручным катком, перед работой важно смазать вал соляркой или мыльным раствором. Все движения должны совершаться по прямой линии;
Готовый асфальт покрыть пропиткой или специальной краской для асфальта.

Общие сведения о кохере (термосе-миксере)

Кохер (термос-миксер) — специализированная дорожно-строительная техника предназначенная для приготовления и/или транспортировки литых асфальтобетонных смесей, а также других термопластичных материалов (мастики, пасты, битумосодержащих композиционных смесей) используемых в процессе асфальтирования и ремонта дорог.

Устройство типового кохера

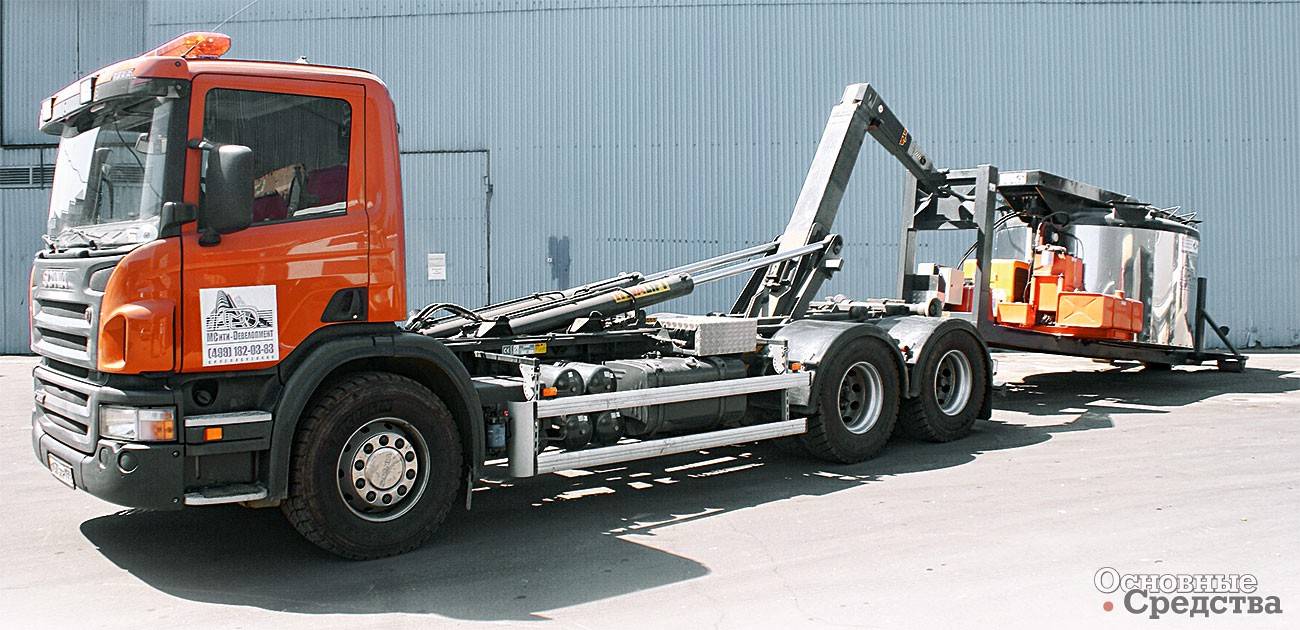

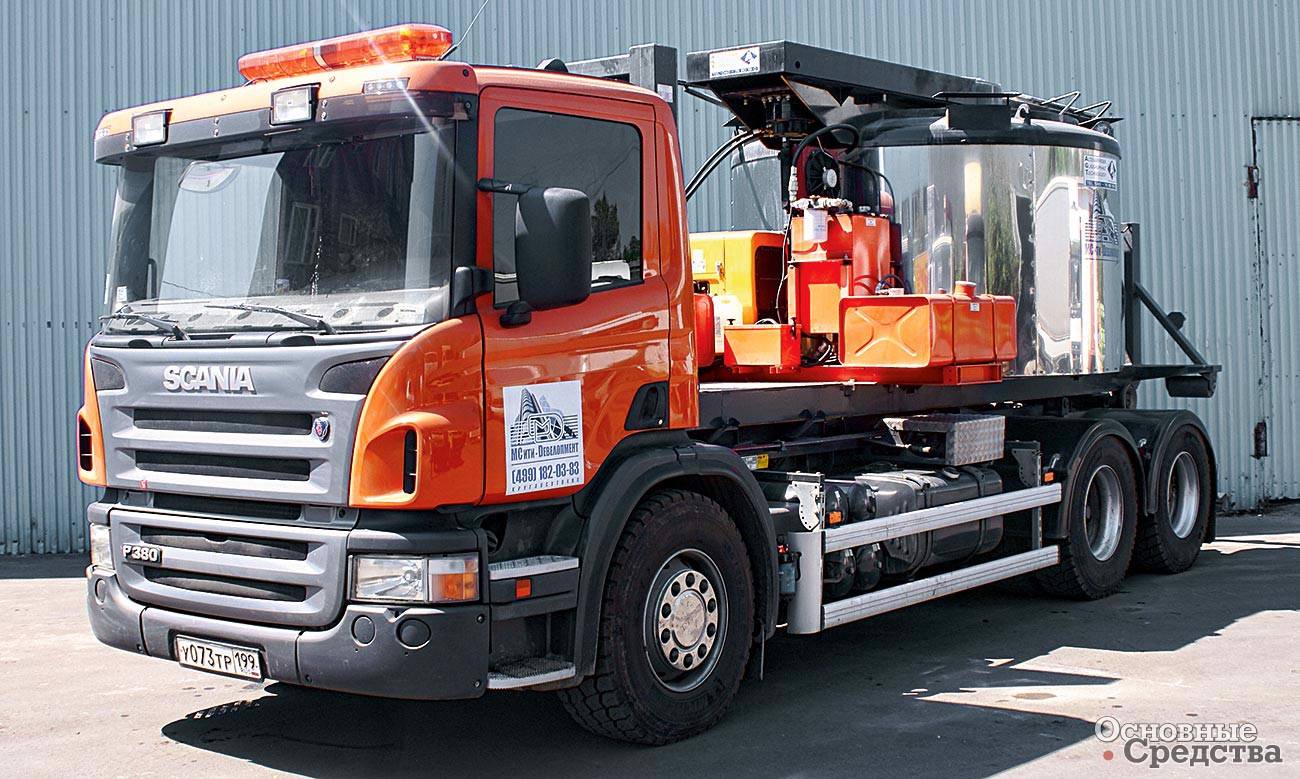

Кохер для литого асфальта представляет собой самоходный, прицепной или полуприцепной термоизолированный бункер оборудованный системой принудительного перемешивания, системой подогрева и контроля температуры смеси. Днище и стенки бункера, а также лопасти мешалки изготавливаются из износостойкой жаропрочной стали. Термоизоляция бункера выполняется с помощью минеральной ваты или других термоизолирующих материалов. Наружная обшивка бункера изготавливается из анодированного алюминия или из нержавеющей стали.

Привод вращения мешалки кохера может выполняться в двух вариантах:

  • от двигателя автомобиля через коробку передач с отбором мощности на гидронасос;
  • от автономного двигателя с передачей мощности на гидронасос.

Загрузка литой смеси в бункер кохера осуществляется сверху. Конструкция некоторых видов кохеров может предусматривать регулировку наклона емкости для полного стекания смеси при выгрузке.

Термос-миксер не следует путать с «термосом-бункером» или «термосом-контейнером», которые также имеют систему подогрева, но не оборудованы системой принудительного перемешивания.

Назначение и область применения кохера

Литая асфальтобетонная смесь в момент укладки должна иметь температуру от 185 °С до 235 °С, что не может быть обеспечено при ее транспортировке от АБЗ к месту проведения работ обычными самосвалами. Помимо этого, обладая высокой пластичностью литой асфальт подвержен расслоению (т. е. потере однородности), в связи с чем требует постоянного перемешивания при транспортировке. Все эти задачи решаются с помощью «кохера».

Основным назначением кохера является транспортировка литых асфальтобетонных смесей от асфальтобетонного завода к месту проведения дорожных работ с поддержанием температуры литого асфальта в заданных пределах и постоянным перемешиванием смеси, препятствующим ее расслоению. Продолжительность нахождения литой смеси в термосе-бункере при постоянном перемешивании и подогреве не должна превышать 12 часов (зависит от конкретного типа литой асфальтобетонной смеси и требований предъявляемых к асфальтируемому покрытию).

Помимо транспортировки готовой литой смеси кохер может использоваться в качестве мобильной установки для приготовления литой асфальтобетонной смеси «V типа» непосредственно на месте проведения работ. Данный тип литого асфальта используется при ямочном ремонте дорог и асфальтировании небольших участков. Применение кохера для приготовления литого асфальта может потребоваться в тех случаях, когда объект проведения работ находится на значительном удалении от стационарного асфальтобетонного завода.

Основной сферой применения кохера является строительство автомобильных дорог и мостовых сооружений, как правило, на этапе устройства верхних слоев покрытия из литого асфальта, а также при выполнении ямочного ремонта автомобильных дорог с использованием литого асфальта «V типа».

При выполнении сплошного асфальтирования дороги, как правило, используется одновременно 2 или 3 кохера, обеспечивающие равномерное распределение литой смеси по всей ширине полосы. Выгрузка литой смеси из кохера осуществляется путем его установки перед приемным бункером асфальтоукладчика, после чего следует открытие шиберной заслонки на выгрузочном отверстии термоса-миксера и происходит слив литой смеси.

При выполнении ямочного ремонта асфальта, как правило, используются самоходные кохеры с малым объемом бункера или прицепные термосы-миксеры. Термос-миксер применяемый для ямочного ремонта асфальта помимо функции подогрева и перемешивания, должен обеспечивать возможность порционной выгрузки смеси из бункера и распределении ее по ремонтируемому участку с помощью поворотного лотка.

В случае применения кохера для ямочного ремонта дорог, он также выполняет роль укладчика, т. к. литая смесь выгружается непосредственно в дорожную карту и не требует последующего выравнивания и уплотнения. Выгрузка литой смеси осуществляется путем открытия шиберной заслонки, в результате чего литой асфальт вытекает по лотку в дорожную карту или на дорожное полотно. Регулировка интенсивности подачи смеси осуществляется путем изменения высоты подъема заслонки.

Борьба компромиссов

Литой асфальтобетон из-за большого количества битума и минерального порошка в его составе (суммарно до 50%) обладает свойствами высокой текучести и эластичности. Он хорошо подходит для устройства покрытий мостов, федеральных дорог, а также дизайнерских покрытий различных объектов, где довольно долго служит. За счет этих свойств он пригоден и для аварийного ямочного ремонта при минусовых температурах. Долгое время его применение в России сдерживало отсутствие специальной техники, ведь здесь необходимо не только поддерживать высокую температуру смеси (более 200 °С), но и постоянно ее перемешивать. Сегодня соответствующие термосы-бункера (кохеры) для литого асфальта предлагают несколько российских предприятий и украинский «Кредмаш». Последний устанавливает емкость вертикального типа вместимостью 4 м3 на привычные по старым узлам шасси КамАЗ, МАЗ и КрАЗ.

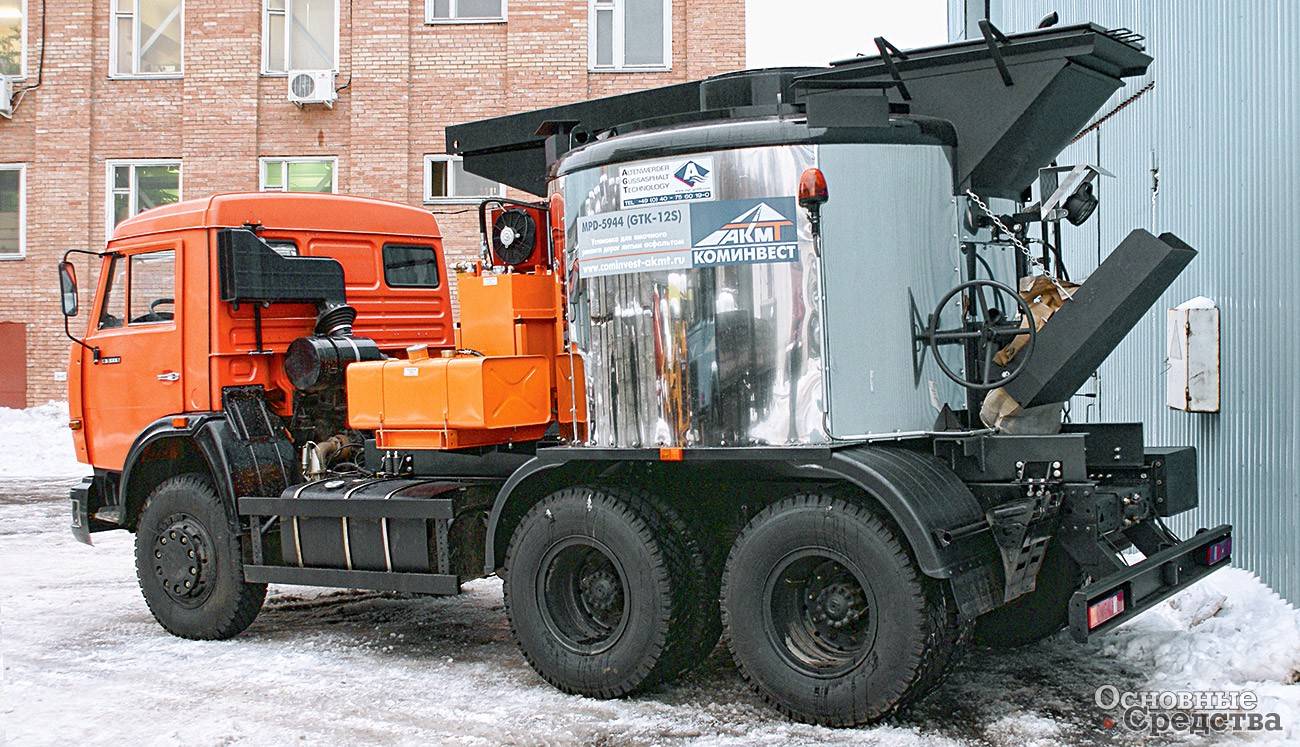

Для производства кохеров в компании «Коминвест-АКМТ» используют оборудование немецкой фирмы AGT GmbH, устанавливая его на российские и импортные шасси. Два варианта: горизонтальное и вертикальное исполнение цилиндра, вместимость – 5 м3, масса перевозимого асфальта – не менее 12 т. Привод агрегатов от автономного двигателя, поддерживаемая температура смеси в бункере – до 240 °С. Осенью прошлого года специалисты ЗАО «Коминвест-АКМТ» представили кохер вертикального типа, закрепленный на раме для установки на автомобиль крюковым захватом типа «мультилифт». Применение машин, оборудованных таким манипулятором, имеет большие перспективы, и еще один сменный «кузов» придется по душе предприятиям по благоустройству, которые уже оценили достоинства «мультилифтов». В место ремонта асфальт подается из разгрузочного окна по желобу, аналогично термос-бункерам для горячей асфальтобетонной смеси.

Сегодня этот способ аварийного ямочного ремонта столь популярен, что среди обращений граждан на организованных муниципалитетами интернет-форумах появились требования не использовать литой асфальт для ремонта дорог. Причина проста – быстрое образование «колейности» из-за высокой эластичности. Но в этом-то и парадокс нашей «особой» экономики, когда, вместо того чтобы летом провести повторный ремонт аварийного участка горячей смесью, удалив при этом уложенный в яму по весне литой асфальт, оставляют все как есть до лучших времен. И, конечно, многие автомобилисты забывают о том, что последний уложен временно. Ну, а как известно, ничто так не постоянно, как временное!

Виды

Исходя из особенностей размещения, различают два вида бункеров:

  • вертикальный;
  • горизонтальный.

Конструктивно устройство состоит из внутреннего рабочего бака, в который сверху вливается литая асфальтовая смесь, системы смешивания, встроенной в емкость, вала, оснащенного лопастями поперечного типа для выполнения постоянного размешивания, чтобы сохранялись физические свойства сырья. Заданный температурный режим поддерживается горелкой, работающей от дизельного топлива или пропана.

Система устроена так, что происходит полный подогрев емкости двигающимися потоками горячего воздуха. Горелка оснащена температурными датчиками. Если оператор задает нужный тепловой режим, то функция подогрева активируется или отключается в автоматическом режиме. Система способствует экономии топлива, необходимого для организации рабочего процесса.

Чтобы тепловые потери были минимальными, установка оборудована теплоизоляционной прослойкой из минерализованной ваты, уложенной вокруг емкости. Сверху устроен защитный кожух, предохраняющий установку от повреждений и тепловых потерь.

Все вращающиеся элементы приводятся в движение гидравлическим приводом. Контроль рабочего процесса смешивания и подогрева может осуществляться визуально и с помощью звуковых сигналов, имеется кнопка, дающая возможность провести экстренное отключение агрегата.

Выгрузка асфальта выполняется через специальный люк, размещенный в задней части установки. Заслонка открывается с помощью гидравлического механизма, сырье подается по специальному желобу.

Установки отличаются прочными жесткими емкостями, возможностью продолжительного бесперебойного рабочего процесса, усиленной нижней частью, устойчивостью к изнашиванию, длительным эксплуатационным периодом.

Типы

Свойства покрытий из литых асфальтобетонных смесей определяются их составом и соблюдением технологии работы. Прежде, чем использовать материал для обустройства покрытия, необходимо тщательно изучить виды и типы асфальтобетона, их свойства.

По типу вяжущего литой асфальтобетон бывает:

1) Стандартный – в состав вводят теплоустойчивый битум не модифицированного типа.

2) Сероасфальтобетон – вяжущим выступают дорожный битум и модифицированная сера, что позволяет снизить температуру приготовления за счет уменьшения доли битума.

3) Полимерасфальтобетон – основным компонентом выступает полимерно-битумный материал.

4) Резиноасфальтобетон – наполнителем становится резиновая крошка, благодаря которой повышается стойкость к износу, продлевается срок эксплуатации, удается сократить расход щебня в составе.

По объему наиболее крупных зерен литая смесь может быть:

  • 1 – диаметр 15 миллиметров, доля камня в составе равна 45-55%, асфальтирование выполняют для прокладки новых прочных покрытий и восстановления старых.
  • 2 – диаметр 20 миллиметров, в составе 20-25% камня, универсальный раствор для разных задач.
  • 3 – диаметр до 40 миллиметров, щебень в составе занимает 45-65%, идеальный вариант для строительства новых прочных дорог.
  • 4 – фракции размером меньше 5 миллиметров, обычно такой асфальтобетон используют для выполнения велосипедных дорожек, дорожек приусадебных территорий, тротуаров, стяжки внутри помещений, гидроизоляции кровли.
  • 5 – зерно диаметра 20 миллиметров, в составе камня 35-50%, отличается содержанием битумного вещества около 22-28%, смесь используется для выполнения текущих ремонтов покрытий.

Какими бывают рециклеры?

ПМ-107

Рециклер ПМ-107 применяют для разогрева асфальтовой смеси, ремонта дорожного полотна и ямочного ремонта. Он перерабатывает старый асфальт, разогревает ранее приготовленное сырье, готовит литые смеси из инертных материалов. Особенность: установка мобильна, перемешивает смесь без помощи трактора. Основные характеристики:

  • время разогрева – до 15 минут;
  • может загрузить 350 кг материала;
  • температура разогрева – 200°С.

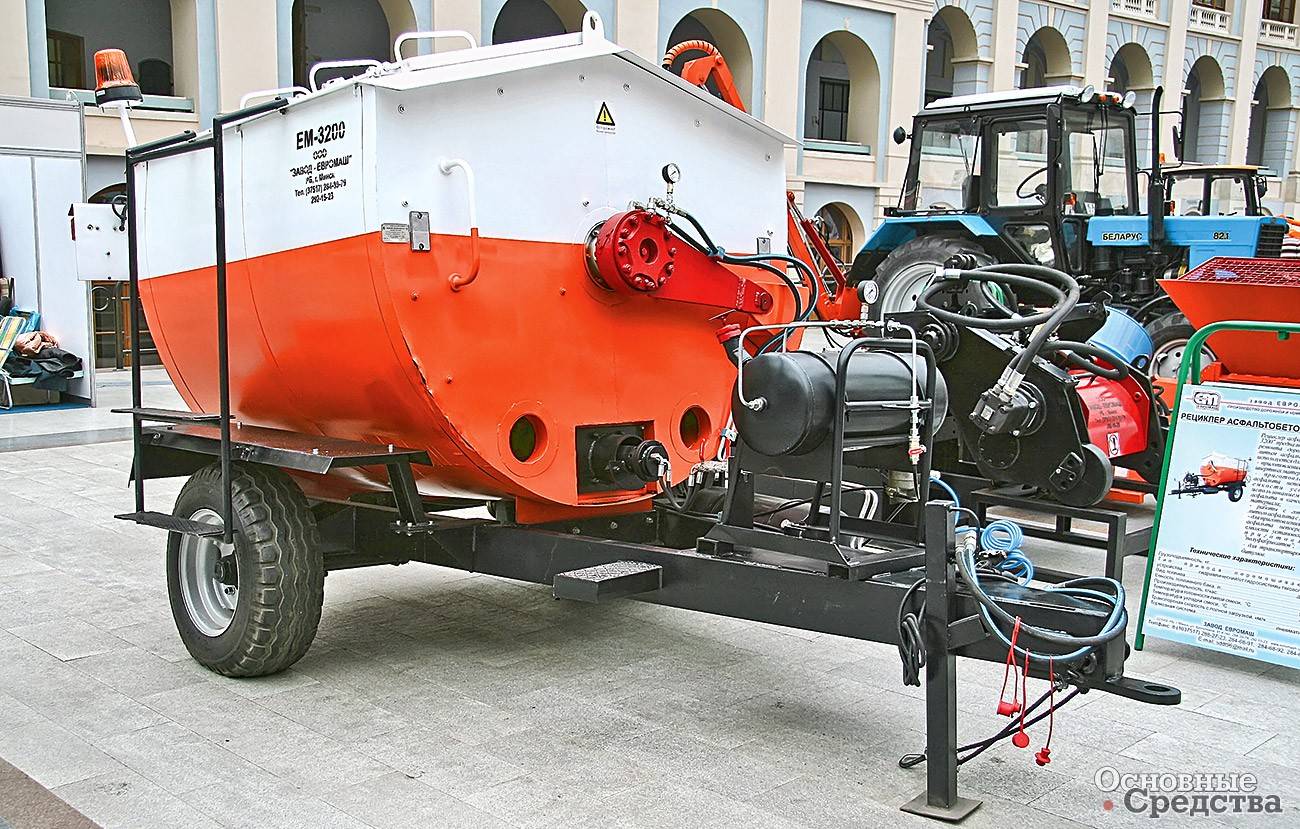

ЕМ-3200

Рециклер ЕМ-3200 применяют для ремонта дорог технологией литого асфальта. Особенность: устройство прицепного типа, нужна автотракторная техника для передвижения. Загружает готовые смеси литого асфальта, доставляет смесь к месту работ. Перерабатывает старые фракции асфальта, готовит литые смеси из инертных материалов, транспортирует горячий битум (вещество, которое применяют в дорожном строительстве). Основные характеристики:

  • производительность – 1,2 т/час;
  • емкость топливного бака – 36 л,

У современных устройств для ресайклинга отличаются объем барабана, мощность и внешний вид. Это определяет скорость переработки дорожного полотна за единицу времени. Для разного типа ремонта (локальный или масштабный) можно подобрать соответствующий тип установки.

Технология производства и укладки литого асфальта

Завод по производству литого асфальта

Литая технология основывается на применении в качестве вяжущих вязких сортов нефтяных битумов.

Поэтому, приготовление смеси происходит под действием сравнительно высоких температур:

  • температура битума — 160—180°С;
  • минеральные заполнители нагревают до 190—240°С;
  • температура готового асфальта составляет 200—220°С.

Литой способ производства асфальтобетона исключает его изготовление в местах укладки смесей, поскольку весь процесс требует точного соблюдения температурного режима.

Рекомендуемая температура

Производство

Принципиальная схема производства литого асфальта

Технологическая инструкция приготовления литого асфальтобетона:

  1. Холодные и влажные минеральные материалы, в расчетных соотношениях, загружают в агрегат питания, откуда при помощи наклонного транспортера сырье поступает в сушильный барабан. Там его просушивают и доводят до рабочей температуры.
  2. Нагретые компоненты подаются элеватором в сортировочное устройство.
  3. Разделенные на фракции песок и щебень через бункеры, предназначенные для горячего материала, следуют в дозаторы и по окончанию взвешивания загружаются в смесительный агрегат.
  4. Холодный минеральный структурирующий порошок доставляется элеватором в нагреватель, где вещество сушится и нагревается до оптимальной рабочей температуры, после этого поступает в расходный бункер.
  5. Осажденная в пылеуловителях пыль (отходы производства) подается в сортировочный агрегат, где дозируются и смешивается с песком и минеральным порошком.
  6. Горячий битум из нагревателя поступает в смесительный агрегат, где дозируется и подается в бункер к остальным компонентам.
  7. В главном смесителе осуществляется перемешивание всех составляющих.
  8. После этого готовая продукция отгружается в специальные транспортные средства (кохеры), оборудованные котлом-термосом или резервуаром, снабженным системой обогрева и перемешивания материала в момент доставки потребителю.

Машина—кохер

Укладка асфальта

Строительство покрытий из литых асфальтобетонных смесей необходимо выполнять в сухую и теплую погоду при температуре не ниже 5°С. Асфальтобетон в момент укладки должен иметь температуру 185—235°С, в зависимости от технологических условий и типа битумного вяжущего.

Покрытие из литых смесей

Работы по укладке литого асфальта проходят в следующей последовательности:

  • подготовительные работы;
  • разгрузка асфальтобетона;
  • укладка;
  • распределение и прессовка черного щебня.

Устройство покрытий при помощи асфальтоукладчика:

  1. К установленному в рабочее положение укладчику подъезжает термос-миксер для перегрузки раствора в бункер агрегата.
  2. Открывают заслонку термоса, включают шнеки в приемном бункере укладчика и сливают готовый асфальт.
  3. После загрузки нормируемого количества, начинают укладку.
  4. Асфальт укладывают со скоростью 1–3 м/мин. Скорость регулируют в зависимости от проектной толщины слоя. По мере расхода материала, оператор добавляет его из рядом стоящего кохера.
  5. При вынужденной остановке или окончании рабочей смены раствор необходимо полностью выработать или удалить из приемного бункера, а готовое покрытие, в месте будущего стыка, нужно отсечь упорным брусом. В следующую смену: брус снимают, прогревают место стыка и продолжают процесс укладки.

Устройство финишного покрытия из черного щебня

Покрытие черным щебнем

Черный щебень доставляется на объект автосамосвалами под пологом или в специальном изолируемом контейнере. Материал в момент распределения должен иметь температуру минимум 100°С.

Щебень укладывается способом рассева из расчета 10–15 кг/м2 по горячему основанию с рекомендуемой температурой 140—180°С. Материал может распределяться как вручную, так и механизированным способом (прицепной щебнераспределитель).

Щебнераспределитель

Работу катка можно начинать после достижения температуры покрытия 120°С. Движение автотранспорта допускается после окончательного остывания покрытия, но минимум — через 3 часа после укладки. Литая асфальтобетонная смесь укладывается непрерывно и одновременно по всей ширине дороги, используя для этого нужное количество укладчиков, распределенных уступом на расстоянии друг от друга 25–30 м.

Зачем нужен кохер для литого асфальта ?

Качественное асфальтобетонное покрытие дорожного полотна возможно получить при соблюдении технологии укладки. Укладка дороги не выполняется при температуре окружающего воздуха ниже +5 °С, а также на влажной поверхности. Но данные требования не относятся к укладке дорог литым асфальтом (литым асфальтобетоном)

Так как он обладает еще одним весомым преимуществом перед классическим асфальтобетоном, таким как пониженная пористость, и как следствие – низкая водопроницаемость дорожного покрытия, что важно при укладке на мостах, эстакадах и тоннелях. Литой асфальтобетон является передовой технологией, используемой в дорожном строительстве во всем мире и получает широкое распространение в дорожном строительстве на территории России

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
