Разновидности и необходимость использования замков для опалубки

Замки клиновые и универсальные для стяжки опалубочных листов

При установке ограждений должное внимание уделяется крепежным механизмам, так как они обеспечивают устойчивость и надежность каркаса для заливки бетона. При этом исключается появление щелей, плотно соединяя щитовые элементы между собой. Наиболее распространенными и практичными являются замки для опалубки, однако они классифицируются по видовому различию

Наиболее распространенными и практичными являются замки для опалубки, однако они классифицируются по видовому различию.

Назначение

Основной целью использования универсальных, пружинных, клиновых разновидностей является удержание соответствующей формы, чтобы бетонная смесь заливалась и застывала согласно подобранным проектом размерам. Также они позволяют плотно фиксировать щиты между собой и выдерживать большие нагрузки и давление, воздействующее от бетона. Замки применяются для изготовления каркасов любого назначения:

  • Стеновых.
  • Фундаментных.
  • Колонных.
  • Плит перекрытий и покрытий, ригелей.

Стоимость деталей относительно низкая, при этом их установка не требует особых трудозатрат. За счет простого устройства используются только молотки или ключи. Сопротивление, возникающее от креплений, способно удерживать конструкцию в заданном положении и противостоять нагрузкам на разрыв и сжатие.

Опалубочная форма собирается без образования щелей, за счет этого исключается появление дефектов в стыках. Монтаж и демонтаж проводится максимально быстро и легко, поэтому экономится время на строительство. После заливки бетона проводится его уплотнение, крепежи в свою очередь устойчивы к динамическим нагрузкам. Тогда они не смогут соскользнуть с каркаса щитов при вибрации, если исключен контакт с краской или бетонным раствором.

Виды замков

Изделия подразделяются на несколько разновидностей:

  • Универсальные.
  • Винтовые.
  • Пружинные.
  • Клиновые.
  • Ударные.
  • Чирозы.

1. Универсальный.

Также называют удлиненным, так как может устанавливаться с доборными деталями шириной до 25 см. Изделие позволяет соединять щиты в одной плоскости или под прямым углом. Практично для любого ограждения и обладает некоторыми преимуществами: надежная фиксация стенок, простота монтажа, подходит для угловых участков жесткого или шарнирного типа.

Реечно-выравнивающие замки способны не только плотно скреплять щиты, но и выравнивать их. Зачастую область применения сводится к монолитному строительству, где требуется установка крупнощитового каркаса. Наиболее распространенным, ее продукцию можно купить по доступной цене, если не идут в комплекте с опалубочной конструкцией.

Механизм соединяет щиты в горизонтальном и вертикальном направлении с последующим их выравниванием. По материалу различаются на оцинкованные и чугунные, а по конструкции – обыкновенные и реечные. При использовании обеспечивается прочность и жесткость опалубки, а также идеально ровная поверхность бетона.

Клиновые замки самого бюджетного варианта называются «крабы», вес которых не превышает 3 кг. Изготавливаются способом точного литья, поэтому безопасны и надежны в применении.

3. Пружинный.

Такой вариант практичен для щитовой опалубки из дерева или металла. Он представляет собой зажим, который устанавливается и закрепляется при помощи специального ключа. Монтаж осуществляется быстро без дополнительных инструментов, при этом очень удобен при устройстве ограждений различной сложности. Стоимость таких изделий невысока. Способен выдержать усилие от бетонного раствора до 2000 кг, при этом существуют усиленные варианты, где сопротивление гораздо выше.

4. Винтовой.

Достаточно распространенный тип, который конструктивно состоит из винта и гайки, прикрепленных к арматуре. Его вес составляет 4,5-5 кг, при этом используется доборный элемент до 250 мм шириной.

5. Ударный.

Наиболее эффективен для создания мелкощитовой опалубки. Как и клиновой, он максимально прост в установке. Для обеспечения плотного соединения щитов необходимо смонтировать замки при помощи молотка. Процесс не занимает много времени, при этом подходит для стенок разных размеров и материала.

6. Чирозы.

Это арматурный элемент, который состоит из пружинного фиксатора и опорной подошвы. Зажим приобрел популярность в монолитном строительстве, «лягушки» подходят для формирования колонн, ленточных оснований, лестничных клеток, стен. Замки используются для арматуры диаметром 6-10 мм, при этом перед покупкой следует смотреть на качество трещоточного механизма. Он отвечает за надежность и прочность всей конструкции.

Общие сведения об опалубке

Съемная

Опалубка для стен изготавливается из древесины, металл или пластмассы. Суть метода довольно прозрачна и понятна. Данная конструкция позволяет получить в результате прочные стены, при условии применения качественного бетона и конкретной схеме использования арматуры.

Несъемная

Опалубка для стен формируется из пенополистирола, смеси цемента и древесины, а также кирпича. Затраты средств и сил на возведение получаются минимальными, а результат радует – вы получите теплую и маловесную конструкцию.

Сооружение для стен или сооружение своими руками, это также позволит вам сэкономить деньги. Соблюдая принципы заливки стен из бетона в съемную опалубку, вы получите возможность делать достройку и перепланировку дома в будущем, не теряя способности выдерживать нагрузку на стены и перекрытия.

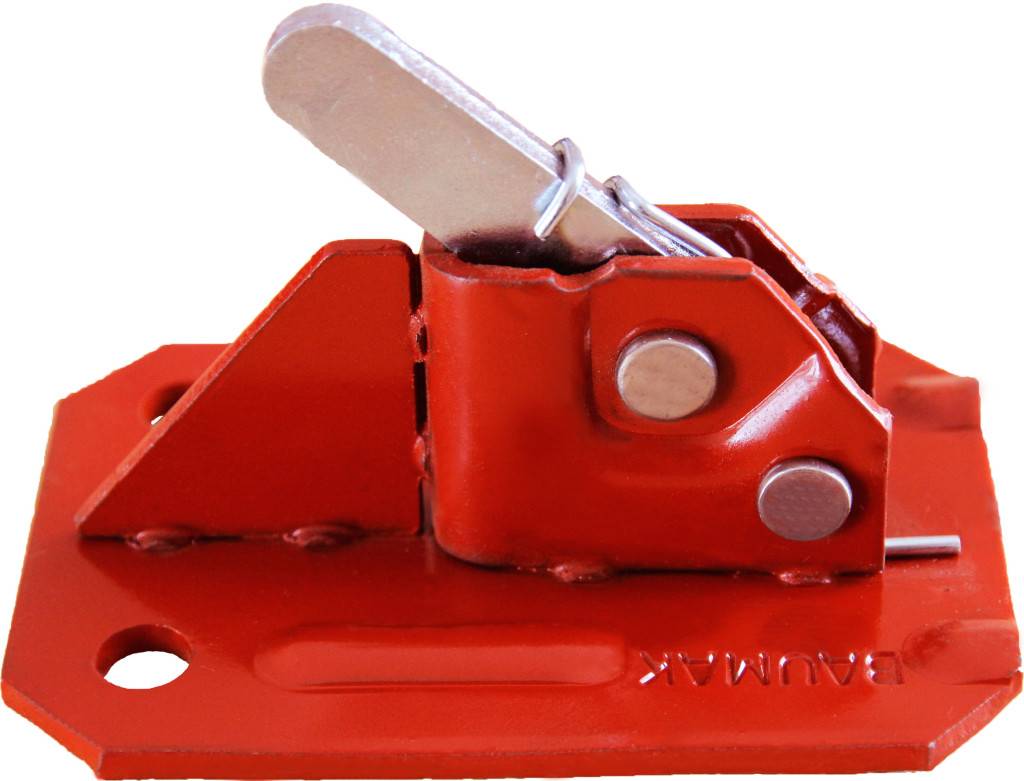

Конструкция пружинного зажима

Конструктивно пружинный зажим выполнен довольно просто. Он состоит из:

  • металлической площадки (стандартный размер 70⨯105 мм) с ребрами жесткости и отверстием (Ø=10 мм) для арматурного прутка;
  • направляющего корпуса, приваренного к площадке под углом 90˚;
  • подвижного зубчатого язычка и мощной пружины, закрепленных на корпусе с помощью двух прочных заклепок.

Жесткая и упругая пружина обеспечивает зацепление зубчатого язычка за арматуру (Ø=6÷10 мм; гладкую или ребристую). Профессионалы считают самым оптимальным использование ребристой арматуры Ø=8 мм. Язычок, который является самым важным узлом конструкции, отвечает за максимальные нагрузки и длительность срока эксплуатации. Материал этого элемента закаляют особым способом, затем на него наносят антикоррозийное покрытие (чаще всего оцинковывают). Как правило, арматурные прутья изготавливают из сортов стали с невысоким содержанием углерода, поэтому закаленные зубцы язычка легко зацепляются за арматуру и плотно фиксируют изделие на прутке после обтяжки зажимным ключом.

Способ применения

Замок надевается на арматуру ,проволоку ,прут диаметром от 6 до 10мм и затягивается несколькими нажатиями.

Надежным и простым инструментом для сборки конструкций в монолитном строительстве является пружинный зажим для опалубки. Эти элементы позволяют значительно сэкономить время возведения. Изделие подходит для работы с арматурой, толщина которой варьируется от 6 до 10мм. Для фиксирования элемента требуется специальный ключ. Использование данного крепежа позволит отказаться от стяжных винтов с гайками. Элемент очень прост в эксплуатации и универсален.

Данная деталь является важным элементом в монолитном строительстве. Пружинный зажим для опалубки надежно фиксирует и соединяет щиты. Благодаря использованию элемента значительно увеличивается скорость выполнения работ. Механизм очень прост в работе: клипса опалубки надевается на арматуру с обеих сторон щита. Фиксация происходит с использованием специального ключа. Крепеж легко снимается после высыхания бетона.

Для изготовления пружинного зажима для опалубки используется высокопрочная сталь, применяют метод точечной сварки. Конструкция изделия включает язычок, который обязательно закаливается в азотной среде, что обеспечивает надежность и долговечность. Острота зубьев элемента сохраняется на протяжении длительного срока использования. Изделия выдерживают нагрузки до 2 тонн. Толщина основания крепежа равна 4мм.

Главными преимуществами использования пружинного зажима для опалубки являются: значительная экономия времени монтажа и сборки, высокая прочность крепежа и фиксирования, простой и понятный механизм работы, возможность использовать изделие повторно. При установке не нужно внедрять пвх трубки, после применения которых остаются отверстия. Универсальность изделия исключает необходимость подбирать размеры. В сравнении с аналогами данное изделие является более доступным по стоимости, что значительно экономит денежные средства при строительтве.

Процесс использования этого элемента крайне прост, именно поэтому крепеж очень востребован для строительных работ во всем мире. С применением пружинного зажима для опалубки справится даже работник с небольшим опытом в сфере строительства. Использование данного вида крепежа позволяет не проводить демонтаж арматуры, благодаря чему не требуется дальнейшая обработка конструкции. Все лишние части опалубки спиливаются после выполнения работ.

Принцип работы

Пружинные зажимы для опалубки просты в применении. Крепление щитов опалубки зажимами предполагает три шага:

  1. Через отверстия в щитах продевается строительная арматура, свободный конец продляется на 15 сантиметров за пределы щитка;
  2. На оба конца арматуры надеваются пружинные зажимы, сдвигаются для плотного соприкосновения с щитом;
  3. С помощью специального ключа пружинный зажим затягивается и надёжно фиксирует арматуру стальным язычком.

Работы по демонтажу также несложные:

  • ожидание застывания бетона до начальной прочности;
  • несильный удар молотком по языку, снятие замка;
  • удаление выступающих краев прутьев арматуры с использование болгарки.

Стягивание опалубки пружинными зажимами.

Конструкция замка зажимного типа довольно проста. Эта простота проявляется не только в использовании, но и в элементах конструкции замка. Пружинный механизм выполнен в форме замка-клипсы, который размещен на платформе и оборудован закрывающимся язычком. Ни каких сложных механизмов нет.

Рассмотрим сам процесс фиксации такого замка. Берётся обычный арматурный прут (не менее 6 мм, но и не более 10 мм), которым скрепляются между собой параллельные щиты опалубки. Затем на оба конца арматуры наживляется по замку. Потом происходит фиксация крепежного элемента ключом. Что же касается противоположного замка, то он самозащелкивается. Как итог, образуется весьма прочная конструкция.

При этом не должно возникнуть проблем и со снятием такого замка. Осуществить данную операцию очень легко. Достаточно вооружиться обыкновенным молотком и один раз ударить им точно по язычку. Нанести удар следует быстро, но в то же время несильно. После удара молотком натяжение замка пропадает и он легко снимается руками.

Завершающий штрих — это срезка лишних, выступающих, частей арматурного прута после затвердевания бетона. Арматура остается в самом бетоне. Как видите, данная технология является эффективной и одновременно простой.

Производством таких крепежных принадлежностей занимаются не только отечественные изготовители, но и европейские компании. И те, и другие выпускают качественные изделия, которые способны выдержать высокие нагрузки. Например, самый распространенный в строительстве зажим может выдерживать нагрузку около 2 тонн.

Примечательно, что такие крепежи используются не только в процессе возведения опалубки. Их широко используют при строительстве монолитных стен, а также опор мостов. Находится им применение и при прокладке тоннельных шахт, возведении колонн. Но главным является то, что подобные крепежные элементы одинаково хорошо подходят для надежного соединения как простых, так и сложных конструкций.

Стоимость таких крепежные элементы относительно низка. Особенно, если сравнивать их стоимость с ценой устаревающих гаек с винтами. Если последние продаются в пределах 300 рублей, к тому же еще и требуют дополнительных принадлежностей (ПВХ трубка и конус), которые также стоят заметных денег. То пружинные зажимы обходятся покупателю примерно в 60 рублей за одну единицу.

Советы по возведению опалубки

Чтобы понять, что такое опалубка, достаточно просмотреть изложенные ниже фото. На первый взгляд все достаточно просто. Но для предотвращения серьезных ошибок следует придерживаться следующих правил и советов от специалистов:

  • использования, что значительно удешевляет затраты на строительство. для выполнения работ со съемной опалубкой, ее внутренние стенки следует укрыть или обработать гидрофобными материалами, например – клеенкой, специальной пропиткой и пр.;
  • при возведении конструкции следует позаботиться об отсутствии щелей или отверстий в ее стенках и подложке, в противном случае через них будет просачиваться влага, что станет причиной преждевременного высыхания бетона и утраты заявленных характеристик прочности;
  • элементы съемной опалубки приобретаются с учетом их повторного использования, что значительно удешевляет затраты на строительство.

https://youtube.com/watch?v=w7H1d5OBjuQ

Возведение опалубки является неотъемлемой частью строительства любой фундаментной основы. Конструкции могут различаться в зависимости от их назначения, способа использования и особенностей будущего сооружения. Современные материалы позволяют возводить многофункциональные системы, служащие не только для придания формы заливному фундаменту, но и для его утепления и придания дополнительной прочности.

Устройство опалубки расценка.

1.1. Настоящие фед е ральные
единичные расценки (далее расценки) разработаны на основании государственных
элементных сметных норм, сборник ГЭСН
81-02-06-2001 , с учетом дополнений
и изменений к нему, выпуск 1 , и предназначены
для определения сметной стоимости при выполнении работ по возведению монолитных
бетонных и железобетонных конструкций в промышленном и жилищно- г ра жд анском строительстве.

– разгрузку;

– доставку материалов и изделий от приобъектного склада к месту
укладки или монтажа;

– установку и разборку лесов;

– установку, смазку и разборку опалубки с учетом ее
оборачиваемости;

– контрольную сборку , установку и разборку скользящей опалубки с подмостями и
рабочими площадками, монтаж и демонтаж оборудования, приборов, вспомогательных
конструкций, электропроводок , домкра тны х рам и домкратов, установку и наращивание домкра тны х стержней, установку и разборку шахтных лестниц или по д ъемников для подъема людей;

– установку арматуры для железобетонных конструкций;

– укладку бетонной смеси с уплотнением, уход за бетоном и
частичную затирку открытых поверхностей после снятия опалубки (при
необходимости):

– устройство временных усадочных рабочих и деформационных швов
(при необходимости);

В отдельных таблицах расценок для конструкций, отличающихся по
составу работ, приведен перечень дополнительных операций.

1 . 3 . В расценках учтен
усредненный расход арматуры исходя из общей массы всех видов армирования
(каркасами, сетками, отдельными стержнями).

Если у ст анавливаемая
по проекту арматура отличается от учтенной в расценках, при составлении смет
расход арматуры и класс стали следует принимать по проектным данным с
исключением из расценок учтенной стоимости арматуры без корректировки затрат
труда и машин на ее установку.

1 . 4 . В расценках учтены
затраты на установку арматуры с применением электросварки или вязки, за
исключением норм 5 , 6 табл . в

При необходимости применения сварки арматуры ванным способом
(взамен электросварки или вязки) следует дополнительно учитывать расценки,
приведенные в табл

1 . 5. Если по проектным
данным марка бетона отличается от учтенной расценками, при составлении смет,
класс бетона и крупность заполнителя следует принимать по проектным данным без
корректировки нормативного расхода с исключением из расценок стоимости бетона.
При отсутствии указанных данных классы бетона и крупность заполнителя надлежит
принимать по следующей таблице .

Области применения

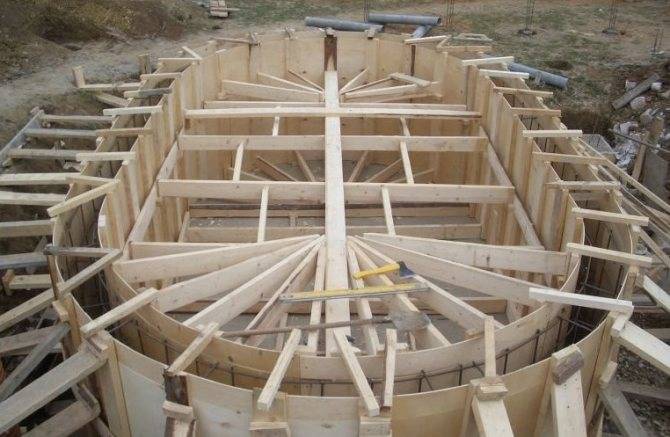

Деревянная опалубка

При проведении строительных работ часто встает необходимость использовать различные виды опалубки.

Какую опалубку выбрать:

мелкощитовая опалубка – используется при бетонировании монолитных конструкций:

— с вертикальными поверхностями — стены, колонны и т.п.; — горизонтальными — перекрытия, ригели и т.п.; — наклонными — стыки, проемы монолитных конструкций, имеющих небольшую опалубочную поверхность.

Возможно применение совместно с крупнощитовой опалубкой для бетонирования монолитных конструкций небольших по объему сложной конфигурации.

крупнощитовая – для бетонирования крупноразмерных монолитных конструкций: стен, перекрытий домов, зданий и сооружений и т.п.;

блочная – для возведения отдельно стоящих замкнутых монолитных конструкций:

— ростверки, колонны, фундаменты; — внутренние поверхности замкнутых ячеек жилых зданий / лифтовых шахт;

объемно-переставная – используется при одновременном бетонировании стен и перекрытий сооружений/зданий, а также дополнительных конструкций (например: колонн);

скользящая — бетонирование высоких вертикальных стен (высотой более 40 м) зданий и сооружений, имеющих постоянное сечение;

горизонтально-перемещаемая:

— катучая опалубка – используется при бетонировании коллекторов, туннелей, водоводов, возводимых открытым способом; — туннельная опалубка – для обделки туннелей, возводимых закрытым способом;

подъемно-переставная – для бетонирования высотных вертикальных сооружений переменного сечения: градирни, трубы и т.п.;

пневматическая – применяется при бетонировании пространственных монолитных конструкций с криволинейными очертаниями: купола, сферы и т.п.

несъемная опалубка – для возведения монолитных конструкций без распалубливания, создания гидроизоляции, утепления, облицовки, внешнего армирования. Может не включаться или включаться в расчетное сечение возводимой монолитной конструкции.

Выбор вида опалубки (мелкощитовая, крупнощитовая, блочная, объемно-приставная, скользящая, горизонтально-перемещаемая, подъемно-переставная, пневматическая или несъемная опалубка) и её применение зависят от размеров и вида бетонируемых конструкций, а также способа проведения бетонных работ.

В видео показан процесс установки пластиковой опалубки:

Tweet

Share

{lang: ‘ru’}

Разновидности опалубки

Формовочные комлпексы классифицируют по:

  • материалам;
  • типам конструкции;
  • назначению.

Применение опалубки

По материалам изготовления опалубки бывают:

  • деревянные или деревянно-металлические;
  • металлические;
  • железобетонные;
  • резиновые;
  • тканевые;
  • пластиковые;
  • армоцементные.

Деревянная опалубка монтируется из сухих досок (влажность меньше 25%) или фанеры. Её очень просто установить, она мало стоит и гарантирует высокий уровень качества будущей поверхности. Но при это данный вариант обладает невысокой прочностью и недолговечен.

Деревянная опалубка фундамента

Металлическая опалубка имеет довольно высокую прочность и прослужит долго, что делает их популярными в монолитном строительстве. Их стоимость довольно высокая, а монтаж занимает много времени. Но эти издержки быстро окупаются после начала работ.

Стеновая опалубка

Железобетонная опалубка применяется при бетонном литье в зонах с сложной гидротехнической обстановкой. Она применяется для мостовых опор и конструкций на побережьях. Такая опалубка обеспечивает увеличенную прочность всей системы, минимизирует риск возникновения дефектов и гарантирует надёжность структур.

Железобетонная опалубка

Резиновые и тканевые разновидности опалубки используют для создания из бетона сложных архитектурных форм.

Пластиковые и армоцементные применяют для возведения разных структур из бетона. Это универсальные системы, их широко используют для загородного и городского строительства небольшого объёма.

Ламинированная фанера

Ламинированная фанера

Этот популярный материал широко применяют для создания опалубки любых структур зданий — стен, колонн, фундамента, перекрытий. Большую известность он приобрёл из-за высокой устойчивости к влаге. Для перекрытий используют фанеру толщиной 21 мм, а для опорных конструкций — 18 мм. Стандартные габариты листов: 1250х2500, 1220х2440, 1500х3000 мм.

Из каких элементов складывается суммарный вес стеновой опалубки:

  • Формообразующих. В эту группу относят опалубочные щиты, из которых собирается форма под заливку бетона. Щит может иметь стальную, алюминиевую либо деревянную раму. Для снижения массы и фиксации дополнительных конструкционных элементов, рама может иметь перфорацию. Внутрь рамы крепится лист ламинированной фанеры. В зависимости от предполагаемых нагрузок, подбирается толщина фанеры, что также отражается на общей массе конструкции. Чтобы исключить деформацию листов, добавляют специальные ребра жесткости.
  • Крепежных. Выбор крепежей в современных опалубочных системах достаточно обширен. Их задача обеспечить надежную фиксацию всех частей опалубки. Количество крепежных элементов для каждой опалубочной системы индивидуально. Основными из них являются:
  • Шкворни. Изготавливаются из стального прута и имеют крупную резьбу по рабочей поверхности. Служат для стяжки щитов и повышения надежности системы. В комплекте со шкворнем идет стальная шайба и гайка.
  • Стяжные винты. С их помощью выполняется жесткое крепление пар параллельных щитов. Стяжные винты представляют собой арматурный стержень с нанесенной по обеим концам резьбой.
  • Замки. Необходимы для последовательного крепления опалубочных щитов друг к другу. Изготавливаются из высокопрочной стали. По конструкционному исполнению могут быть клиновыми и универсальными. Клиновые замки фиксируются в заданном положении посредством вбивания специального клина. В универсальном варианте функции клина выполняет стяжной винт.

— Опорно-фиксирующих. Не малую долю в общей массе стеновой опалубочной системы занимают различные опорно-фиксирующие элементы. Они используются для того, чтобы надежно зафиксировать пространственное положение щитов и исключить любые смещения, а также деформации. В зависимости от высоты опалубки, применяются одноуровневые или двухуровневые подкосы.

Что касается процесса установки, то оголовник подкоса крепится к щиту, башмак -устанавливается на несущей поверхности, а шток принимает на себя все эксплуатационные нагрузки. Отличие двухуровневого подкоса от одноуровневого заключается в двух оголовниках. По массе двухуровневые, примерно, на 20 кг тяжелее.

— Вспомогательных. В данную группу ходит большое количество элементов, начиная фиксаторами арматуры внутри опалубки и заканчивая оградительными сетками. Существенную прибавку в весе дает рабочая зона для персонала или подмости. Ее крепят на стальных кронштейнах. Сама же площадка настилается из доски либо толстой фанеры. При проектировании опалубочной системы обязательно следует учитывать не только массу подмости, но и вес строителей, а также рабочего инструмента.

Обзор смазывающих материалов

Смазка опалубки выполняется перед каждой эксплуатацией формы, она необходима для предотвращения налипания бетона на внутренние пластины щитов, которое значительно усложняет демонтаж опалубки и может стать причиной появления сколов и трещин на лицевой поверхности железобетонной конструкции. Особенно важна смазка при работе со скользящей опалубкой.

Для обработки формы должны применятся специальные составы. Использовать отработанное машинное масло для опалубки либо тосол нельзя, поскольку они образуют на поверхности бетона масляные пятна, делающие невозможной финишную отделку изделия.

В строительной практике преимущественно используется два вида смазочных материалов:

  • Эмульсол;
  • Ангрол.

Эмульсол для опалубки — смазка на основе веретенного масла, применяемая для обработки фанерных и стеклопластиковых щитов. Эмульсол реализуется в виде уже готового к использованию состава либо как материал для последующего приготовления.

Эмульсол разводится в воде, нагретой до температуры 40 градусов, в которую предварительно добавлена кальцинированная сода (5 грамм на 1 дм3 воды). Согласно инструкции концентрация Эмульсола в водном растворе составляет 35-40% от объема.

Нельзя уменьшать концентрацию с целью снизить расход материала, в таком случае смазка не будет иметь требуемых рабочих свойств. Расход приготовленного состава при нанесении — 1 л на 20 м2. Температурный режим от -15 до +60 градусов.

Смазка для опалубки Ангрол — готовый к использованию состав на основе солей жирных кислот. Ключевое преимущество перед Эмульсолом — более длительный срок хранения (до 5 лет, у Эмульсола 1 год). Смазка может использоваться в температурном режиме -30 +70 градусов. Расход — литр на 15 м2.

Большой расход смазочных материалов при монолитных работах обуславливает их фасовку и реализацию в габаритной таре. Составы отпускаются в бочках емкостью 216.5 литров, средняя стоимость бочки Эмульсола — 9 тыс, Ангрола — 12 тыс. рублей.

Физико-технические особенности замков для опалубки

Поскольку замки для опалубки обеспечивают целостность всей конструкцию, то к ним предъявляют высокие эксплуатационные требования. При их производстве применяют серый чугун или сталь. Как клиновой, пружинный, винтовой и удлиненный крепежные элементы, так и замок универсальный для опалубки, цена которого у нас в компании будет колебаться в рамках от 980 до 1050 руб./шт., изготавливаются по технологии литья. Она обеспечивает соединительный узел высокой прочностью и надежностью.

Выбирая замок литой клиновой или другого типа, обращают внимание на:

Перечисленные выше замки для опалубки, цена которых будет колебаться в пределах от 450 до 1050 руб./шт., используются для скрепления щиток алюминиевой, стальной, пластиковой и мелкощитовой опалубочной системы. Они применяются как на горизонтальных, так и на вертикальных соединительных швах.

Где купить замки?

Одни из качественных отечественных производителей предложат Вам, если вы позвоните по телефону 8 495 213 9459, организация поставляет продукцию не только российским, но и зарубежным предприятиям.

Комплектующее оборудование для опалубок предоставляет также «ПромСтройКонтракт», офис которого находится в Мосвке по ул. Обручева д.13Б. Фирма также имеет удобный сайт, где клиент сможет ознакомиться с ассортиментом.

  • Опалубка.ком — Москва, ул. Профсоюзная, 56
  • М-Контур — Москва, ул. Кедрова, 18
  • Монолит-Строй — 109457, Москва, ул. Зеленодольская, 36, корп.1
  • Промышленник — г. Санкт-Петербург, Ленинский просп., 97, корп.3
  • Промстройсибирь — 630108, Новосибирск, ул. Широкая, 1а
  • Промстройконтракт-Восток — Казань, ул. Халитова, 8
  • Все для монолитного домостроения — Краснодар, ул. Уральская, 85
  • Опалубка96 — Тюмень, ул. Авторемонтная, 8
  • СТРОНГ г. Москва, ул. Стромынка, д. 13

Магнитные устройства

При заливке бетонных конструкций возникает необходимость проделывать дверные и оконные проемы. Для этого используются специальные приспособления, которые еще называют образователями проемов. Они монтируются в опалубке до начала заполнения ее жидким бетоном и изымаются после затвердения смеси.

Фиксировать образователи проемов помогают магнитные блоки, действующие на основе индукционных принципов. Из металла изготавливается прямоугольная форма по размерам будущего окна или двери. К ней с помощью бортовой оснастки магнитами крепится рама. При заливке смеси она сохраняет свою форму, образовывая проемы в монолите.

Разновидности замков

Замок универсальный

Универсальный замок для опалубки или удлиненный – изделие, которое может применяться одновременно со вставками шириной до 250 мм. Опалубочные щиты можно соединять с их помощью под прямым углом, а также служит для выравнивания щитов. Замок удлиненный на опалубку подходит для щитов любых видов и обладает массой преимуществ:

  • щиты соединяются надежно и плотно;
  • монтаж замка выполнить очень легко;
  • незаменим для использования с внешними, внутренними и шарнирными углами.

Купить замок для опалубки данного вида не составит труда, предложений достаточно в любых торговых точках, реализующих строительные материалы. Они могут поставляться, как в комплекте с опалубкой, так и отдельно.

Клиновой опалубочный замок

Замок клиновой для опалубки соединяет щиты в вертикальном и горизонтальном положении, а также выравнивает их:

  • результат его использования – плотные и прочные стыки, а также высокое качество и ровная поверхность самого бетона;
  • по типу материала замки могут быть чугунными или из оцинкованной стали, их применяют с алюминиевой и стальной опалубкой;
  • самая дешевая цена замка для опалубки данного типа носит название «краб», выполненного методом точного литья, его вес – 3 кг.

Пружинный замок

Пружинный замок для опалубки подходит для соединения цитов из любого материала. Конструкция изделия представляет собой зажим: его надевают на щит и крепят при помощи ключа. Такой замок обладает рядом преимуществ:

  • простота монтажа, не требуется никаких дополнительных приспособлений;
  • удобство и простота в эксплуатации;
  • невысокая стоимость;
  • замок выдерживает нагрузку до 2000 кг, некоторые изделия рассчитаны и на большее усилие.

Винтовой замок для опалубки

Довольно востребованный вариант замка, в конструкцию которого входит винт и гайка, приваренные к замку, с помощью которых зажимаются щиты. Замок винтовой для опалубки имеет вес порядка 5 килограмм, его конструкция позволяет применять дополнительную вставку шириной 250 мм.

Замок ударный

  • Данный вид применяется в качестве замка для мелкощитовой опалубки, его конструкция достаточно проста;
  • для установки замков используется обычный молоток, в результате обеспечивается жесткое и плотное соединение;
  • установка не занимает много времени, замок подходит для большинства видов опалубочных щитов.

Замки-чирозы

Данный зажим получил в последние годы широкое распространение в монолитном строительстве, успешно конкурируя с «профессиональной» опалубкой. Так называемые замки «лягушки» позволяют формировать стены, колонны, лестничные пролеты, ленточные фундаменты и т.д. Они обладают целым рядом преимуществ:

  • стоимость чироз гораздо ниже, чем металлической опалубки;
  • простая установка замков, достаточно воспользоваться арматурным зажимом для сборки любой необходимой конструкции;
  • небольшой вес пружинных замков, что позволяет их легко переносить по территории строительной площадки.

Замки-чирозы предназначены для установки на арматуру диаметром от 6 до 10 мм, для затягивания используется специальный ключ

При покупке данного вида замков следует обращать внимание на качество трещоточного механизма и толщину основания, поскольку в последнее время довольно часто на строительном рынке предлагаются фальсификаты данных изделий

Наиболее известные и востребованные замки

Замок Гамма для опалубки. Основной чертой данных изделий является отличное восприятие усилий конструкции на растяжение и сжатие. Широко применяется в области строительно-отделочных и подземных работ

Замок PSK-DELTA – литое изделие, надежно скрепляет щиты и придает жесткости конструкции.

Замок для опалубки «Peri» клинового типа, может использоваться, практически, с любым видом опалубки. Представляет собой реечное изделие с насечками по всей длине. Подходит в качестве вставки между опалубкой шириной 12 см.

Физико-технические особенности замков для опалубки

Поскольку замки для опалубки обеспечивают целостность всей конструкцию, то к ним предъявляют высокие эксплуатационные требования. При их производстве применяют серый чугун или сталь. Как клиновой, пружинный, винтовой и удлиненный крепежные элементы, так и замок универсальный для опалубки, цена которого у нас в компании будет колебаться в рамках от 980 до 1050 руб./шт., изготавливаются по технологии литья. Она обеспечивает соединительный узел высокой прочностью и надежностью.

Выбирая замок литой клиновой или другого типа, обращают внимание на:

Перечисленные выше замки для опалубки, цена которых будет колебаться в пределах от 450 до 1050 руб./шт., используются для скрепления щиток алюминиевой, стальной, пластиковой и мелкощитовой опалубочной системы. Они применяются как на горизонтальных, так и на вертикальных соединительных швах.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
