Строим фундамент в виде плиты для частного дома

Плюсы и минусы фундамента

Как и все конструкции, у монолита есть свои достоинства и недостатки.

Преимущества

• Появляется возможность возводить сооружения со значительным весом на слабых грунтах.

• Минимум усадочных деформаций.

• Нет необходимости глубокой закладки оснований, что сокращает количество используемой спецтехники.

• Монолитная бетонная плита может использоваться в качестве пола первого этажа, так как имеет ровную верхнюю поверхность.

Помимо этого, применение конструкций с ребрами:

• Увеличивает прочность основания, что позволяет сократить толщину плоской части.

• Улучшает устойчивость к механическим повреждениям и деформациям.

• Дает возможность равномерно распределять нагрузку здания.

Достоинства и недостатки

Плитное основание отличается своими преимуществами:

• длительный эксплуатационный период и показатель надежности. Армированный железобетон всей площадью опирается на почву. Если расчеты его обустройства выполнены правильно, и все технологические особенности заливки соблюдены, то основанию не страшны сезонные пучения грунта;
• универсальность. Такой фундамент можно заливать на любых почвенных участках;
• поверхность фундамента превышает точку промерзания грунта. Технологически предусмотрена подушка из песка и щебня, служащая опорой для фундаментной плиты. Это значит, что грунт почти не влияет на железобетонное основание;
• хорошая прочность и способность распределять нагрузочные усилия. Арматурный каркас удерживает бетонный монолит, не позволяя ему деформироваться;
• на плитном фундаменте можно устраивать пол без черновой основы;
• простота обустройства фундаментной плиты. Объемы работ большие, но если все необходимое подготовлено заранее, то залить основание вполне возможно самостоятельно;
• такой фундамент используется под строительство любого сооружения;
• тип основания плавающий, так что все проблемные вопросы с грунтом можно нивелировать.

К сожалению, фундамент имеет и определенные недостатки:

• высокая себестоимость скандинавской плиты фундамента. Правда, для удешевления строительных работ заливают ребристую плиту. Она бывает двух видов – с ребрами жесткости вниз и с ребрами жесткости вверх;
• не рекомендуется использование на участках, имеющих уклоны;
• возникают сложности при создании подвала. В этом случае преимущество имеет ленточный фундамент, на который выполняется укладка плит, выполняющих функцию потолка подвального помещения;
• в зимний период строительные работы запрещены. В противном случае потребуются дополнительные расходы, связанные с прогреванием застывающего бетона;
• перед бетонированием плитного фундамента придется продумать вопрос с укладкой коммуникационных линий. Для этого в фундаментной плите заблаговременно устраивается приямок.

Строительство плитного фундамента

Перед началом строительства необходимо провести исследование участка. Тип фундамента, толщину подушки и бетонной плиты выбирают на основании состава грунта, уровня грунтовых вод и нагрузок. Работу начинают с корчевки растений и расчистки грунта на месте застройки примерно на штык лопаты. У каждого вида плитного фундамента есть свои особенности, но основные этапы остаются неизменными.

Порядок работ

Этапы возведения:

1. Выемка грунта под котлован.
2. Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
3. Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
4. Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
5. Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.
6. Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
7. Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
8. Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
9. Заливка бетона.
10. Съем опалубки, обработка битумным праймером (грунтовкой).
11. Заливка отмостки — выполняется после завершения наружной отделки.

Наглядно все шаги показы в видео:

https://youtube.com/watch?v=Gvo9NP95Sv8

Выбор материала для основания

Решение о выборе материала для засыпки принимают на основании СНиП и анализа участка. Основной критерий — водонасыщенность грунта.

Если участок сухой — используют песок с небольшой прослойкой из щебня. Если грунт водонасыщенный, и в котловане стоит вода, то от песка отказываются в пользу щебня. Минимальная толщина песчаной засыпки — 20 см.

Идеальный вариант — заказать исследование грунта на месте строительства, на его основании сделать проект, рассчитать толщину подушки и высоту плиты.

Особый случай — искусственная насыпь при перепаде высот

Основной недостаток плитного фундамента — невозможность использования на участках с большим перепадом высот. В некоторых проектах, чтобы нивелировать разницу по высоте, строят насыпь из щебня. Если сделать возвышение из песка, то есть опасность, что дом осядет.

Чтобы насыпь не расползалась, нужно провести дополнительные действия: Расширить срез грунта на 3-4 метра по сравнению с фундаментом, вырыть котлован, засыпать его и сделать насыпь из щебня. Щебень «не расползается» в отличие от песка, и получается устойчивое основание, на котором возводят фундамент.

При строительстве каркасного дома на плитном фундаменте отталкиваются от бюджета. Для оценки стоимости фундамента рассчитывают стоимость работ и материалов на каждом этапе и суммируют. Основные статьи расходов: рытье котлована, утрамбовку песка, гидроизоляцию, утепление, армирование, строительство опалубки и бетонирование. В смете учитывают затраты на крепеж для опалубки, расходы на дренаж и ливневую канализацию.

В каркасном домостроении используются разные типы фундаментов: ленточный, столбчатый, свайный. При пучинистом грунте возникает опасность «выталкивания» фундамента, если он заглублен выше уровня промерзания. Плитный фундамент называют «плавающим» из-за способности перераспределять нагрузки, вызванные пучением.

Плита, лежащая на песчаной подушке, не трескается, и стены дома не деформируются. Такой фундамент надежен и не ограничивает этажность, поэтому на нем строят коттеджи в 2-3 этажа, уменьшая площадь застройки и экономя место на участке.

Расчет монолитной плиты на прочность и нагрузочную способность

Расчет позволяет определить запас прочности и нагрузочную способность, которой обладает монолитная плита. Данный вид расчета выполняется после определения габаритных размеров и конфигурации монолитной основы. Главная цель нагрузочного расчета – подтверждение запаса прочности плиты, которая обеспечит устойчивость строения и не вызовет деформацию коробки.

Алгоритм выполнения расчетных операций:

1. Определите площадь фундаментной подошвы путем перемножения ее габаритов.
2. Вычислите объем фундамента, умножив площадь основания на высоту.
3. Рассчитайте вес фундамента, умножив его объем на удельный вес используемого бетона.
4. Выполните расчет массы будущего строения с учетом веса капитальных стен, перегородок, полов и кровельной конструкции.
5. Определите переменную нагрузку, включающую вес людей, оборудования и мебели.
6. Подсчитайте суммарную нагрузку от строения путем сложения веса здания с фундаментом и величины переменных нагрузок.

Стандартная величина нагрузки составляет от 180 до 200 кг/кв. м. Далее необходимо рассчитать величину удельного давления строения на почву, разделив величину суммарной нагрузки на площадь фундаментной подошвы. Остается сравнить полученное значение удельной нагрузки с несущей способностью почвы. При выполнении расчетов учтите, что нагрузочная способность почвы должна превышать величину удельного давления на 20-25 процентов.

Как сделать монолитный фундамент

Сегодня в строительстве используется множество видов фундаментов, но монолитный стоит особняком. Все дело в том, что любая цельная конструкция всегда будет по качеству лучше, сборной. Кроме того, стоит отметить и более простой процесс изготовления монолитного фундамента.

ПреимуществаМонолитный фундамент может выдерживать довольно высокие нагрузки.

Он не боится неравномерных перемещений грунта, его сильные промерзания и другие воздействия окружающей среды.

Монолитный фундамент, изготовленный в виде плиты, будет поднимать и опускать строение вместе с грунтом. Поэтому, монолитный фундамент можно использовать для строительства на пучинистом и песчаном грунте.

НедостаткиКонечно, есть у монолитного фундамента и недостатки. Я бы назвал один – его стоимость. Не целесообразно использовать такой фундамент для небольших строений, которые не имеют цокольного этажа. Для таких целей лучше использовать обычный ленточный фундамент.

Обратите внимание

По оценкам специалистов, сплошной монолитный фундамент может составить до 30%-50% стоимости всего строения. Конечно, можно сэкономить при изготовлении мелкозаглубленного монолитного фундамента. Но, его не всегда можно использовать.

КонструкцииМонолитный фундамент может иметь различные конструкции. Чаще всего он представляет собой монолитную плиту. Также можно встретить плиту на ленте.

Этот вид монолитного фундамента представляет собой перевернутую чашу. Но, пока в нашей стране “чаша” не так популярна как традиционная для монолита “плита”.

Ее преимущество в том, что такой вид фундамента не нужно ставить ниже уровня промерзания грунта.

Монолитная плита это фундамент, который заглублен в грунт и стены строения возводят прямо на нем. Такая плита способна равномерно распределить нагрузки. Такое распределение нагрузки минимизирует давление на грунт. Монолитная плита может быть использована даже при строительстве в условиях болотистого грунта.

Строительство монолитной плитыПостроить монолитный фундамент в виде плиты достаточно просто. На первом этапе нужно расчистить участок и снять верхний слой грунта.

Целесообразно на этом этапе использовать такую спецтехнику как бульдозер.

Так как оптимальная толщина (в зависимости от характеристик строения) варьируется в пределах 15-40 см, это необходимо учитывать при снятии грунта и изготовлении опалубки.

Для изготовления опалубки используются доски толщиной не менее 25 мм

При ее изготовлении важно проверить прочность опалубки до того, как будет залит бетон

В качестве армирующий конструкции используется арматура 16 мм. Можно использовать и 14-мм арматуру, но эксплуатационные характеристики такого фундамента будут хуже. Одна сетка из арматуры должна быть на 5 см выше песчаной подушки, а вторая на 5 см ниже верха будущей плиты. Между прутьями сетки должно быть 20 см. Перевязывается арматура стальной проволокой.

Изготовление монолитной плиты в качестве фундамента подразумевает заливку бетона в один прием. При этом выбирается класс прочности не ниже M300, а коэффициент водонепроницаемости не выше W8.

Важно

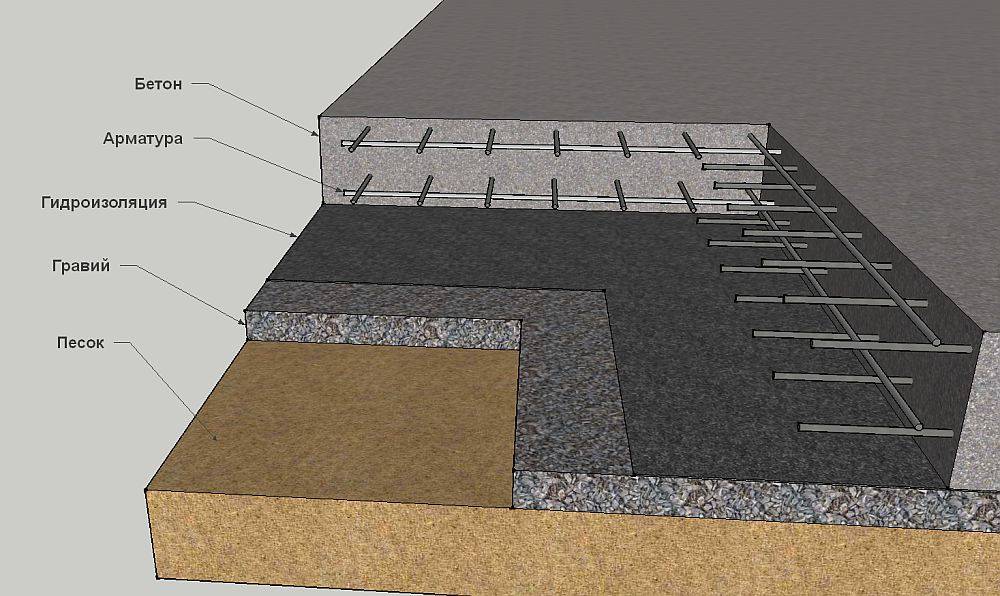

Описание конструкции

Плитный фундамент дома имеет еще название плавающего, поскольку при различных движениях почвы (просадка или же вспучивание) он ведет себя так, как будто легко скользит по волне.

Конструктивно плиточное основание под дом (или баню) выглядит как прочная монолитная плита, которая любые движения почвы равномерно распределяет по всей плоскости фундамента, препятствуя тем самым деформации стен здания.

Преимущество плиточного основания состоит в том, что нет необходимости использовать другие бетонные плиты для пола цокольного этажа своими руками – он сам справляется с этой задачей. Некоторые скептики утверждают, что устройство плитного монолитного фундамента может помешать строительству подвала.

На самом деле это не так, обустроить своими руками подвальное помещение, баню на цокольном этаже или гараж вполне возможно, нужно только сделать правильный расчет и закладывать фундамент поглубже. Толщину фундамента рассчитывают исходя из предполагаемой нагрузки на него: чем больше она будет, тем толще должна быть плита.

Чтобы построить одноэтажный дом, гараж или баню достаточно 20-30-сантиметровой высоты фундамента. Для двух- , трехэтажного дома толщина основания должна быть не менее 40-50 см.

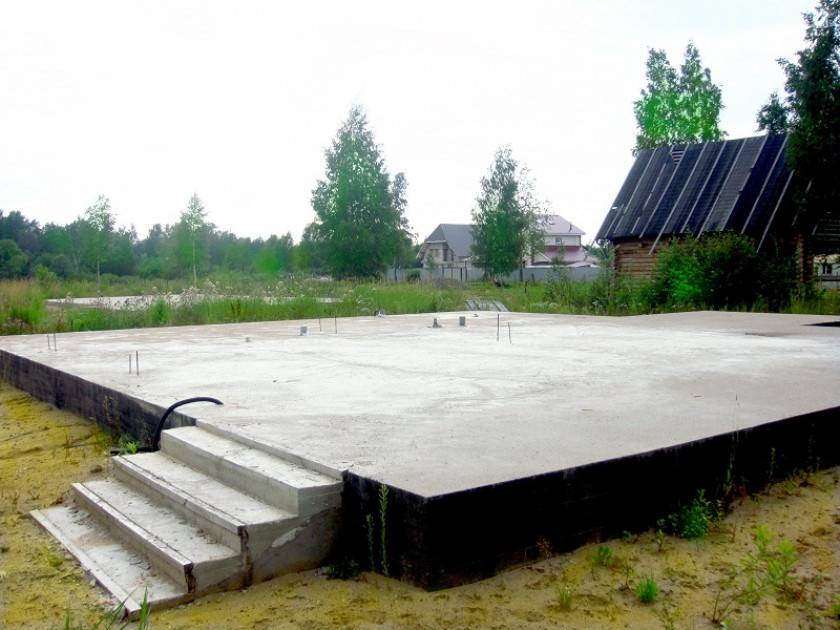

Готовый плиточный фундамент со ступеньками под дом

Основной недостаток плиточного фундамента для частного дома – самый большой бюджет по сравнению с обустройством других видов оснований, поэтому и планируют его строительство только в самых крайних случаях, когда нет возможности сделать другой.

Разновидности плитного фундамента

Монолитный фундамент условно можно разделить на 2 типа:

Высокая стоимость плитного фундамента любого способа постройки связана с огромным объемом земляных работ, стоимостью закупки бетонного раствора. Расчет сметы по общему бюджету просчитывается индивидуально, исходя из качества грунта и масштабности постройки: сделать фундамент своими руками под баню или гараж обойдется значительно дешевле, чем под двухэтажный дом с цокольным помещением.

Готовый плиточный фундамент под дом

Ориентировочная стоимость возведения плиточно-монолитного фундамента в строительных компаниях – 12 тысяч рублей за 1 куб. В этот расчет входят подготовительные и основные работы: геодезическая разметка, очистка участка от растительности, проведение основных этапов по заливке фундамента. Преимущество приглашения специалистов заключается в том, что они выполнят весь технологический процесс соблюдением всех строительных норм.

Основные достоинства плитного фундамента

Поверх плитного фундамента можно возводить дом, гараж любой конструкции, с деревянными, кирпичными или бетонными стенами. Также он подходит тем, кто решил построить своими руками баню, гараж или дачу на неустойчивом грунте. Конструкция такого фундамента такова, что при любых смещениях почвы «плывут» не отдельные элементы основания, а вся монолитная железобетонная плита в целом.

Это предотвращает появление трещин на стенах дома. Самый главный недостаток такой основы заключается в высокой себестоимости работ, но эта цена совершенно оправдана. На участках со сложным грунтом никакой другой вид основания постройки не даст такой прочности, как плиточное.

Ведь если попытаться сэкономить и не брать во внимание расчет специалистов, а самостоятельно сделать другой фундамент, то впоследствии стены дома под воздействием смещения грунта начнут разрушаться. Потребуется их постоянный ремонт, а это будет стоить гораздо дороже и затраты эти будут на постоянной основе

Перед закладкой плитного фундамента для дома необходимо сразу же сделать расчет всех коммуникаций (канализации, кабелей), поскольку в дальнейшем для каких-то изменений в проекте подобраться к внутреннему участку будет практически не возможно.

Плитный фундамент в ряде случаев считается единственно возможным вариантом решения, и если все работы сделать правильно, с соблюдением технологических норм, то дом простоит не одно десятилетие и его стену будут прочны и надежны.

Особенности возведения плиточного фундамента

В основном плиточное основание возводится для сооружений с низкими полами. Для его сооружения не нужно выстраивать цокольные перекрытия и ростверки. Плиточный фундамент это не глубокое основание, которое сократит расходы на строительные материалы, приблизительно на 30%, а стоимость подвального помещения, примерно на 40%. Для того чтобы правильно залить плиту под фундамент необходимо соблюдать определенные правила. В основном из-за некачественного основания нарушается структура дома – перекосы, трещины, а также другие аварийные ситуации. Также, такие проблемы могут быть связаны с несоблюдением правил технологии строительства. Но с соблюдениеv всех правил и технологий строительства можно построить качественное, крепкое основание для любого типа сооружения.

Преимущества плиточного основания

• Небольшая стоимость и довольно простая укладка.
• Устанавливается всей плоскостью на грунт, поэтому имеет отличную несущую способность.
• Конструкция не деформируется, поэтому будущие стены здания не будут разрушаться и трескаться. При промерзании грунта, плиточное основание равномерно поднимается и опускается, что дает возможность не допустить деформацию фундамента.
• Плиточное основание имеет довольно ровную плоскость, что позволяет значительно сэкономить, отказавшись от дополнительной стяжки.
• Фундаментную плиту можно использовать для перекрытия цокольного этажа – такой способ будет менее затратным, чем приобретать готовые бетонные плиты для пола.
• Основание можно укладывать на любом типе грунта.

Проектирование плитных оснований

Расчет базируется на показателях грунта, насколько он насыщен водой и каковы его несущие характеристики. С целью определения данных показателей обязательно выполняется геологические изыскания с соблюдением действующих норм и правил.

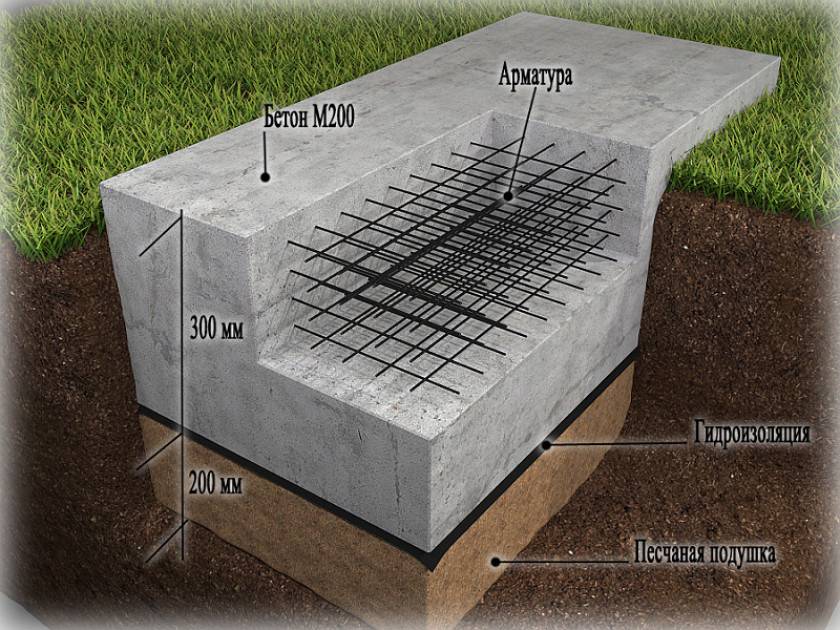

Важно знать! Монолитная плита под фундамент дома характеризуется толщиной в 15-35 см. Это рекомендуемое специалистами значение

Важно доверить подбор и расчеты квалифицированным профессионалам своего дела с многолетним опытом работы.

Обязательно измеряется нагрузка веса сооружения, она не должна превышать несущую способность монолита. С целью расчета давления вычисляется вес стройматериалов, применяемых для строительства перекрытий, стен, крыши

Помимо этого, обязательно берется во внимание нагрузки следующих типов: ветровые, снеговые, полезные. Полученные значения суммируются и делятся на площадь опоры

Итоговый параметр должен отвечать требованиям СНиП 2.02.01-83. Если он не соответствует норме, нужно рассмотреть один из следующих вариантов:

• Расширить площадь опоры.

• Изменить основание.

• Заменить подстилающую породу.

Сократить вес надземной части сооружения.

Земляные работы

Перед выполнением этих работ требуется изучить свойства почвы, рассчитать толщину бетонного основания и количество необходимой арматуры. Для выполнения изысканий достаточно самим изучить структуру почвы. Для этого можно сделать шурфы или пробурить небольшие скважины.

Для укладки неглубокого фундамента в большинстве случаев достаточно шурфов, заглубленных ниже подошвы будущего основания на 50 см.

В процессе геологических изысканий требуется узнать:

• тип грунта и его несущую способность;
• уровень подземных вод на участке.

Рассчитывают параметры монолитной плиты с учетом свойств грунта и суммарного веса строения. Для частных домов часто хватает плиты толщиной 15 см. При толщине основания 15 см и менее арматуру укладывают в 1 ряд. Шаг и толщину арматуры тоже рассчитывают.

Вынос размеров на местность и рытье котлована

Любое строительство начинают с разметки осей возводимого объекта на земельном участке. Для этого на начерченном плане нужно привязать фундамент к существующей застройке.

Разметка фундаментной плиты:

1. От начальной точки откладывают прямой угол с помощью прямоугольного треугольника, катеты которого будут стенками будущего фундамента.
2. Далее вынесенный угол фиксируют с помощью колышка и отмеряют от него длину стенок заливаемой плиты. Концы их тоже фиксируют колышками.
3. Затем аналогичным образом находят четвёртый угол. Точность углов проверяют по диагонали верёвкой, допускается отклонение её длины на 10 мм.
4. После обозначения периметра фундамента выполняют обноску. Для этого в нужных местах устанавливают деревянные иди железные стойки и крепят к ним горизонтальные рейки. Обноску устанавливают на расстоянии не менее 1 м от будущих стен котлована.
5. С помощью обноски проецируют границы возводимой конструкции. Для этого в горизонтальные рейки забивают гвозди и крепят к ним шнур, который потом хорошо натягивают. За счет этого разметка не повредится в процессе выполнения земляных работ.

Земляные работы предполагают рытье довольно глубокого и объёмного котлована. При размещении плиты вровень с землей, в процессе расчета глубины котлована требуется учесть:

• толщину заливаемой плиты;
• толщину укладываемого утеплителя;
• толщину гидроизоляционного слоя;
• толщину подготовки;
• толщину подушки.

В результате суммирования всех этих значений получится общая глубина котлована. Сама плита чаще всего немного возвышается над землей или слегка заглубляется. Глубина котлована для частного дома также зависит от наличия в нём подвала, цокольного этажа или технического подполья.

В подсыпку под плитный фундамент укладывают дренажные трубы с уклоном 1-3 см на 1 м трубы для отвода воды. Также в процессе рытья ямы требуется предусмотреть места для ввода в дом необходимых подземных коммуникаций (канализации, водопровода, электрических кабелей и т.д.).

Если эти сети проводятся под монолитной фундаментной плитой, то на этапе нулевого цикла их укладывают и сверху закрывают защитными коробами.

Схему и глубину укладки инженерных сетей выбирают заранее, концы трубопроводов герметично закрывают, чтобы в них не попал грунт и заливаемый бетон. Вносить изменения в разводку после выполнения основных работ сложно и опасно, поэтому всё требуется предусмотреть сразу.

Особого внимания требуют участки с большими перепадами.

В этом случае требуется засыпать низкие участки выбираемым в процессе рытья котлована грунтом или засыпать их ПГС с обязательной трамбовкой.

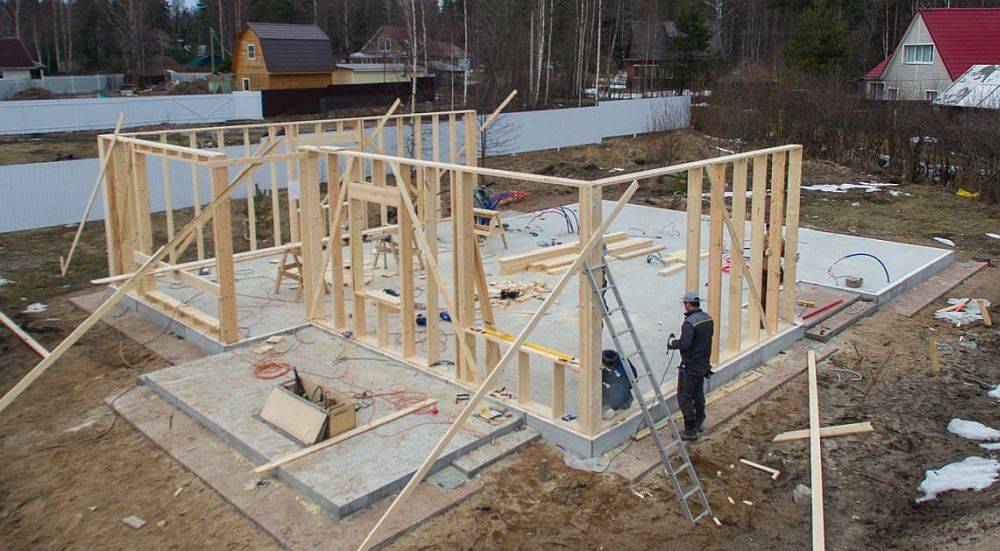

Плитный фундамент для каркасного дома

Поскольку каркасный дом обладает облегченной конструкцией, можно немного расслабиться при обустройстве фундамента. Однако он все равно остается основой дома, поэтому нельзя относиться к нему безответственно. При создании фундамента для каркасного дома следуют стандартной инструкции. Но есть несколько дополнительных советов:

• Использовать фундамент «перевернутая чаша», т.к. тогда можно будет продумывать расположение несущих стен.
• Ответственно отнестись к изначальным расчетам. В таком доме коммуникации нередко совмещаются с фундаментом. А ошибки впоследствии исправить не удастся, поэтому требуется высокая точность расчетов.

Плитный фундамент своими руками, или как построить дом на «плохих» грунтах

Как-то так сложилось, что чаще всего в России под домами закладывают ленточные бетонные основания. Они считаются наиболее долговечными. Правда, их не относят к самым дешевым, но чего не выложишь за базис родового гнезда? Устройство плитного фундамента многие застройщики рассматривают как неоправданную роскошь. Мол, стоит такое основание выше крыши, а подходит лишь для легоньких домишек. А вот и не правда, друзья! Потому что плитный фундамент своими руками – это палочка выручалочка, а иногда даже та еще «экономочка». И вот почему.

Предыдущая статья: Как правильно сделать опалубку для фундамента?

Технология строительства фундаментной плиты своими руками

Нужные материалы:

• Бетон.

• Пенополистирол.

• Песок и гравий.

• Вязальная проволока.

• Армированная пленка.

•  Геотекстиль.

• Арматура.

• Доска для опалубки.

Для выбора подходящего эксперта для документального сопровождения строительства дома рекомендуем воспользоваться поиском компаний в каталоге Building Companion. В профиле каждого подрядчика указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.

Найти эксперта по документальному сопровождению »

Подготовительные работы

После этого засыпается подушка, которая состоит из трех слоев: утрамбованный песок (20-25 см), смесь гравия и щебня (20-25 см) и геотекстиль (монтируется между данными двумя стройматериалами). Теперь выполняется прокладка коммуникаций в специальной гофре для защиты. Гофры и трубы затем выводятся в надземную часть сооружения, непосредственно на участках подключения (примерно на высоте в 50-60 см).

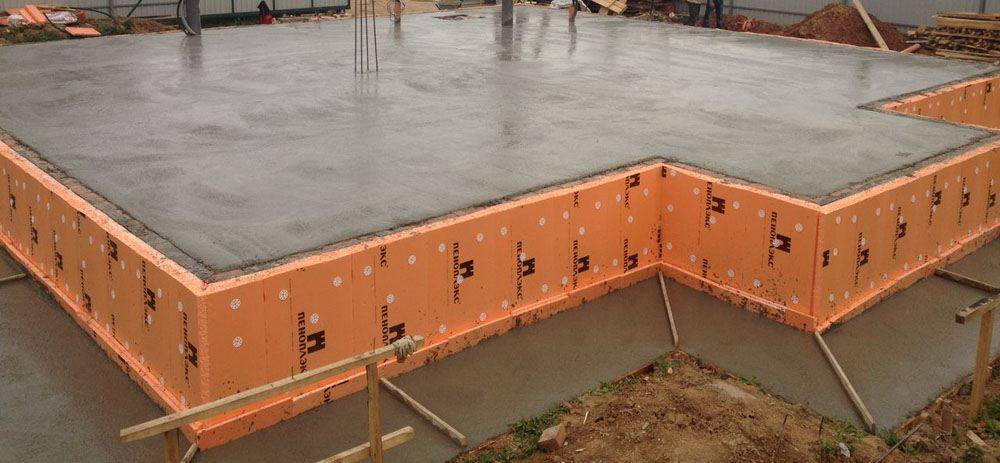

Тепло и гидроизоляция

Сначала по верхнему краю выложенной подушки монтируется гидроизоляционный материал

При этом важно делать перехлест между полотнами в 15 см. Края используемых полотен должны выходить за плиту на столько, столько сколько составляет плиточная толщина, а также необходимо оставить 10-15 дополнительных см

Зачем это нужно? Чтобы в последующем защитить от влаги и торцы сооружения. Оптимальным вариантом для выполнения гидроизоляции является полиэтилен с армированием.

Обратите внимание! Места, где наблюдаются перехлесты необходимо тщательно герметизировать. Для этого можно использовать специализированный скотч.. Следующий этап заключается в монтаже теплоизоляционных материалов

Это могут быть составные элементы, выполненные из экструдированного пенополистирола с L-образным сечением для сбора несъемной опалубки. Разрешается использовать фибролитовые плиты, однако для них необходимо предусмотреть вспомогательные крепления. Альтернативным вариантом являются плоские листы полистирола, которые предварительно были экструдированы. С наружной стороны утеплитель необходимо укрепить специальными упорами и ограждающей опалубкой.

Следующий этап заключается в монтаже теплоизоляционных материалов. Это могут быть составные элементы, выполненные из экструдированного пенополистирола с L-образным сечением для сбора несъемной опалубки. Разрешается использовать фибролитовые плиты, однако для них необходимо предусмотреть вспомогательные крепления. Альтернативным вариантом являются плоские листы полистирола, которые предварительно были экструдированы. С наружной стороны утеплитель необходимо укрепить специальными упорами и ограждающей опалубкой.

Там, где планируется возведение стен, утеплитель монтируется в 1 слой. Там, где эксплуатационные нагрузки увеличены, необходимо укладывать двойной теплоизоляционный материал. Минимальная толщина при этом составляет 10 см. Если выполняется двухслойная укладка, стыки между плитами верхнего яруса не должны совпадать со стыками нижнего яруса. Их крепеж осуществляется при помощи дюбелей-бабочек и полиуретановым клеящим составом.

В завершении делают специальные отверстия для прокладки инженерных коммуникаций. Образовавшиеся зазоры затем обрабатываются пеной.

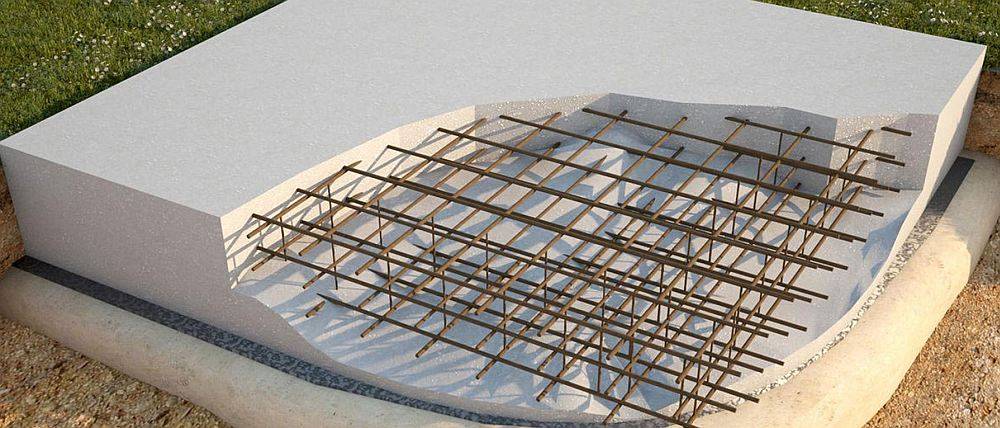

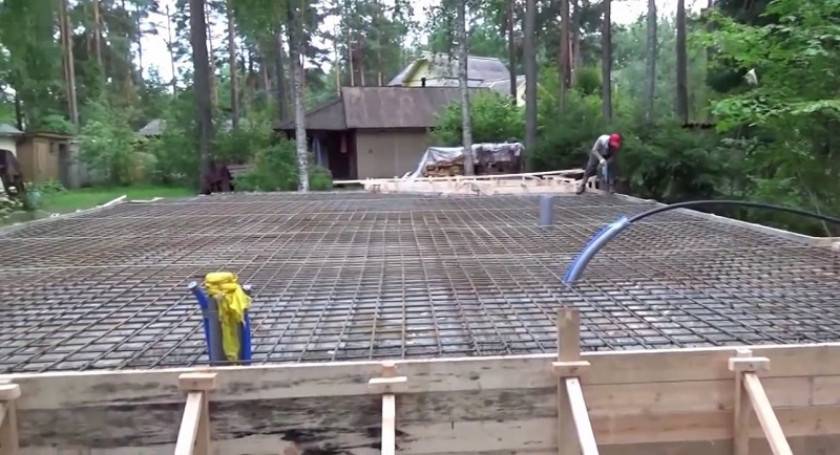

Армирование

Данный этап включает в себя следующие стадии:

• Связка армирующего каркаса для образования ребер жесткости.

•  Армирование самой плиты на участках наибольших эксплуатационных нагрузок.

Укладка армирующей сетки и каркаса на предварительно установленные подпорки.

Элементы отопления

Сначала выполняется прокладка труб для организации теплых полов. Если системный контур был запланирован для нескольких зданий и труба прокладывается под каркасом, ее необходимо защитить с помощью гильзы. Затем осуществляется подключение труб к коллекторам.

Формовка плиты и уход за ней

Каркас подготавливают к залитию бетона. Залитая поверхность выравнивается. Для предупреждения пересыхания монолит закрывают специальной пленкой. Когда прочность базиса составляет 80% и выше, убирается опалубка. На это может потребоваться от 8 дней (если температура составляет +30 градусов по Цельсию и выше) до 1.5 месяца (если на улице 0-3 гр.).

Принцип расчета нагрузки на плитный фундамент

Точный расчёт можно произвести только с помощью профессионалов, которые выполнят качественную оценку грунта на участке и высчитают возможность будущего базиса

Чтобы сделать своими руками качественный монолитный фундамент-плиту, необходимо провести верные расчеты его несущей способности. То есть вычислить нагрузку на продавливание грунта при определенной массе будущего дома.

Однако при выполнении строительных работ своими руками можно также самостоятельно произвести расчёт количества бетона и вычислить его оптимальную марку для приготовления раствора. Отметим, что лучше всего купить нужное количество готового раствора, чем своими руками замешивать около 13-15 кубов смеси при помощи бетономешалки. Это будет и трудоёмко, и затратно по времени. Кроме того, согласно технологии строительства плитного фундамента бетон нужно заливать за один подход.

Расчёт марки цемента производят методом математических операций. К примеру, имеем такие исходные данные:

Стоит также подсчитать и количество арматуры для строительства монолитной плиты. Её закупают по весу из расчета 120-130 кг/м3 готового бетона.

Опалубка и гидроизоляция фундамента

В приготовлении опалубки и гидроизоляции нет ничего сложного. Далее представлена пошаговая инструкция того, как это сделать своими руками:

Опалубка устанавливается по периметру всего дома, из досок, толщиной в пределах 50 мм

Здесь важно не запутаться. Котлован выкапывается на метр больше относительно сторон, а опалубка выставляется строго по периметру дома

Оставшееся пространство нужно для отмостки и дренажа.
Выставлять опалубку следует на высоту плитного фундамента. Используя шнуры и уровень, нужно выровнять ее горизонтальную проекцию. Это необходимо для того, чтобы после заливки бетона не возвращаться к повторному выравниванию. Если нет нужного количества шнуров, то на опалубке следует делать метки на определенном промежутке. Толщина плиты рассчитывается исходя из веса будущего дома. В среднем ее толщина будет  в пределах 30 см.
После выставления и жесткого закрепления опалубки нужно уложить слой гидроизоляции. Обычно для гидроизоляции применяются рулонные материалы на основе битума.
Полосы гидроизоляции укладывают с напуском на опалубку по всему периметру и сваривают между собой. Это не допускает проникновения воды из грунта к плите. Напуск необходим для усиления гидроизоляции и позволяет более легко разобрать опалубку после застывания бетона.

Изготовление каркаса и опалубки для фундаментной плиты

Схема изготовления опалубки для плитного фундамента.

Следующий этап строительства плитного фундамента под дом – это изготовление каркаса, представляющего собой решетку. Каркас делается из брусков – основы и прибиваемых к ним досок. Благодаря промежутку между досками образуются ребра жесткости, повышающие устойчивость фундамента.

Получившаяся решетка заполняется крупным песком, который проливается водой. Воды должно быть достаточно много. После этого песок тщательно утрамбовывается до получения настолько плотной поверхности, чтобы нога не оставляла на нем следа, и укрывается плотной полиэтиленовой пленкой.

Следующий этап создания плитного фундамента – это устройство опалубки. Для этого нужно вкопать по всему периметру решетки стойки и прибить к ним доски опалубки. Не забывайте следить за ровностью опалубки. Для этого используйте строительный уровень.

Далее можно приступать к укладке арматурных каркасов. Для этого обейте каркас опалубки изнутри пергамином и положите конструкции из арматуры под основные стены. При помощи проволоки прикрепите прутья нижней сетки, а к ним – хомуты, которые будут выполнять функции подпорок для верхней арматурной сетки. Подобная конструкция делается достаточно легко и является весьма надежной. Она гарантирует, что фундаментная плита, сделанная своими руками, прослужит очень долго.

Размеры ячеек сетки подбираются с учетом предполагаемых нагрузок на фундамент. Как правило, делаются ячейки размерами около 30х30 см. Чем меньше будет площадь ячейки, тем больше арматуры потратится и тем прочнее и дороже будет каркас. При экономии материала прочность снижается.

Лишь после установки арматурного каркаса можно приступать к заливке бетонного раствора (1 часть цемента, 5 частей щебня и 3 части песка) в подготовленную до этого опалубку.

Виды фундамента-плиты

Монолитная подушка-плита имеет среднюю толщину в пределах до 50 см и заливается из бетонного раствора по всему периметру котлована

В строительстве всего мира различают три вида плитных монолитных фундаментов:

• Монолитная подушка-плита. Имеет среднюю толщину в пределах до 50 см и заливается из бетонного раствора по всему периметру котлована. Чаще всего такие плиты используются при строительстве частных домов в один-два этажа. При этом здание можно строить из любых материалов от дерева до кирпича.
• Плитный фундамент железобетонный с ребрами жесткости. Это более сложное конструктивное решение применяют в промышленном или городском строительстве. Здесь либо собирается фундамент из плит перекрытия монолитного типа путём жёсткой связки, либо заливается в специальную опалубку, имеющую ребра жёсткости. Такая конструкция имеет большую толщину (до 1,2 метра) и способна противостоять пучению грунта в сейсмически активных зонах.
• Коробчатая монолитная плита. Самый сложный из всех видов плитного фундамента. Монтируется такой фундамент из специально произведенных бетонных коробов, которые скрепляются между собой по принципу повышенной жёсткости. Такой плитный фундамент используют редко и только при промышленном строительстве.
