Особенности применения саморезов для бетона

Стоимость саморезов по бетону

Стоят саморезы относительно недорого, цена напрямую зависит от длины крепежей. Выгоднее всего покупать крепежные элементы сразу партией по 1 000 штук, в этом случае обычно предоставляется скидка.

В среднем такие саморезы (100 штук) обойдутся порядка:

• от 1 400 до 5 600 рублей за нагель длиной 52-202 мм и стандартным сечением 7,5 мм;
• от 1 200 до 4 100 рублей будет стоить универсальный саморез длиной 100-150 мм соответственно;
• 420 рублей за универсальный дюбель размером 8 Х 50 мм;

Дороже всего стоят анкеры клинового и рамного типа, за них придется отдать от 3 000 до 16 000 рублей за партию. Однако такие изделия имеет смысл покупать, только если на крепеж будет оказываться сильное давление. Если нагрузок не предполагается, то достаточно купить самые недорогие саморезы для бетонных поверхностей.

Особенности установки крепежа в бетон

Есть два варианта, как закрутить саморез в бетон.

• С установкой пластикового дюбеля.
• Без установки дюбеля – подходит только для нагелей с периодической резьбой и насечками.

В любом случае монтаж начинается с того, что в бетонной конструкции бурится установочное отверстие.

С дюбелем

Дюбель – это пластиковая гильза с ребристой внешней поверхностью. Ребра выполняют функцию распорок и обеспечивают жёсткую фиксацию крепежа в теле бетона. Он незаменим при работе с пористыми и ячеистыми материалами, а также когда на шуруп приходится высокая нагрузка или он «работает» в условиях вибрации.

Канал для установки гильзы высверливается перфоратором, ударной дрелью или шуруповёртом.

• Перфоратор или дрель применяются для бурения твёрдых и плотных оснований.
• Для ячеистого бетона лучше подходит шуруповёрт.

Диаметр отверстия должен совпадать с наружным диаметром дюбеля, он и диктует выбор подходящего бура или сверла. А глубину канала делают на 4-5 мм больше длины пластиковой вставки.

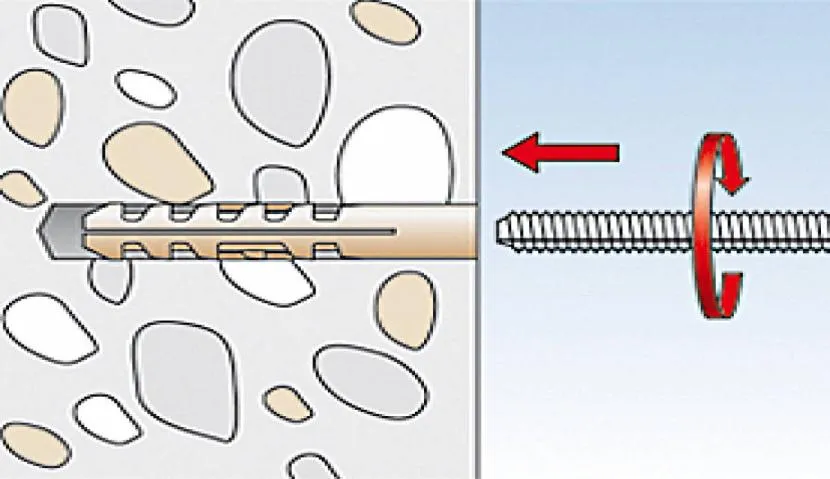

Схема монтажа крепления с дюбелемИсточник krepometr-tula.ru

Перед тем как в бетонную стену вкрутить саморез, выполняют разметку. Затем в намеченных точках делают отверстия, удерживая инструмент строго перпендикулярно к основанию. При малейшем отклонении от прямого угла внутренний диаметр отверстия изменится в большую сторону, что не позволит плотно загнать в него дюбель и обеспечить его стабильное положение.

Чтобы удалить из канала бетонную пыль и мелкие осколки, нужно несколько раз на небольшой скорости подвигать сверлом вглубь и наружу. Оставшийся мусор помешает вогнать дюбель на всю его длину.

Видео описание

В этом видеоролике показан весь процесс монтажа шурупа с дюбелем, а также альтернативный способ прочистки монтажного канала:

Дюбель вставляют в отверстие и аккуратно забивают молотком до упора, после чего завинчивают шуруп, пользуясь отвёрткой либо шуруповёртом с соответствующей шлицу насадкой.

Без дюбеля

Многие люди не знают, можно ли вкрутить саморез в бетон без дюбеля и насколько надёжным получится такой крепёж. Между тем существуют специальные метизы, не требующие дополнительной оболочки – это нагели для бетона.

Алгоритм их монтажа тот же. В стене сверлится отверстие диаметром 6 мм – он обязательно должен быть меньше сечения рабочей части самореза, чтобы в отверстие входил только стержень. Острые ребра в процессе вкручивания сами нарезают в толще бетона бороздки.

Кончик шурупа не должен упираться в дно канала, поэтому его глубину делают на 8-10 мм больше длины вкручиваемой части метиза. Как и в предыдущем варианте, отверстие перед монтажом очищают от разрушенных частиц бетона.

Видео описание

В этом видео наглядно показаны примеры крепления металлических и деревянных конструкций к бетону с помощью нагелей:

Критерии выбора

Главная задача шурупа — выдерживать нагрузку. Этот критерий считается самым значимым при выборе. Согласно расчётам инженеров, чтобы метиз выдержал нагрузку в 1 центнер, он должен быть не короче 150 мм. Для крепления объектов массой до 10 кг включительно достаточно использовать шурупы длиной 7 см. При креплении всегда надо учитывать рекомендованный шаг между соседними нагелями, удерживающими общий объект.

В зависимости от габаритов груза, а также от материала, из которого сделана стена, рекомендованный шаг крепления составляет от 3 до 10 см.

Покупая шурупы, важно учитывать сферу использования. Так, для сырых помещений нужен не тот же самый крепёж, что для сухих

Эксплуатационные характеристики зависят от типа покрытия, хотя на расчётную нагрузку и срок службы в должных условиях она не влияет. Таким образом, если омеднённый и зачернённый шурупы рассчитаны на 50 или 40 лет эксплуатации, они и прослужат столько, но при условии, что будут соблюдаться условия эксплуатации (снаружи помещения, внутри, в сыром или сухом материале).

https://youtube.com/watch?v=0PnvRtegqBg

Цена нагеля зависит от типа покрытия, а также от длины самого изделия. Затемнённый метиз стоит дешевле омеднённого, а длинный — дороже короткого. В любом случае крепёж — сравнительно недорогой товар и экономить на нём точно не стоит. Также нет смысла обходить несколько строительных магазинов в поисках точки, где стоимость нагелей самая выгодная, так как разница в ценах минимальна или её нет совсем.

Нагель по бетону размеры и как пользоваться

Провести монтаж навесных деталей, установку дверных и оконных конструкций на плотном искусственном или природном камне поможет нагель по бетону. Он являет собой специальный крепеж, предназначенный для работы с бетонными основами и сверхтвердыми материалами.

Виды нагеля в зависимости от формы головки

Нагель, или саморез по бетону, — это стержень диаметром 7,5 мм, характеризующийся наличием переменной резьбы и острых насечек по всей длине. Это значит, что резьба имеет не одинаковый размер, а попеременно то низкий, то высокий, что дает возможность надежно зафиксировать саморез в твердой структуре. Этот вид материалов используют во время монтажных работ с бетоном, твердотелым и пустотелым кирпичем, природным камнем.

Существуют разные виды нагеля, которые отличаются один от другого в зависимости от формы головки, типа покрытия, параметров резьбы и общей длины.

В зависимости от формы головки выделяют следующие виды нагелей:

1. Шуруп с потайной головкой. Характеризуется конической формой и крестообразными шлицами.
2. Шурупы-кроки. С прямоугольной головкой, которая имеет округлую или петлеобразную форму.
3. Шуруп с шестигранной головкой. Имеет внутреннюю резьбу и крестообразную шлицу. Используется при работе с накидными и рожковыми ключами.
4. Шурупы-шпильки. Отличаются наличием резьбового сгона.

Вид нагеля выбирается с учетом того, какие будут проводится работы — установка оконных проемов, дверных коробок или тяжелых предметов интерьера. Шурупы, имеющие головку в виде шпильки, устанавливаются только в предварительно подготовленные отверстия. Для повышения надежности в отверстие предварительно ставится дюбель. Другие виды саморезов вкручиваются непосредственно в бетон и другие твердые материалы.

Варианты покрытия и размеров нагеля

Саморезы могут иметь разное покрытие, от чего зависит их стоимость:

1. Серебристые. Имеют красивую оцинкованную поверхность серебристого цвета. Их применяют для любых работ — как внутренних, так и наружных.
2. Желтые. Покрыты медью, их можно использовать только для внутренних работ.
3. Черные. Имеют оксидированное покрытие. Чувствительны к воздействию влаги, поэтому применяются только в теплых помещениях.

Поверхность нагеля должен соответствовать тому, для каких работ он предназначен — внутренних или наружных.

Саморез для бетона может иметь разную длину. Минимальная его длина составляет 7 см, максимальная — 20 см. Кроме того, существуют саморезы с промежуточной длиной — 9 см, 11 см ,13 см, 15 см и 18 см. Это дает возможность подобрать необходимый размер. В зависимости от того, с какой целью устанавливается крепеж, подбирается и длина саморезов. Для нетяжелых конструкций, к примеру книжной полки, достаточно будет крепежа длиной 7 см. Крепление оконных рам и дверей требует длинных саморезов по бетону. А конструкции весом более 100 кг требуют применения шурупов не менее 15 см длиной.

Особенности использования саморезов по бетону

Перед тем, как приступить к монтажу, необходимо провести подготовительные работы, проанализировать, какие конструкции будет на них крепиться. Исходя из этого, проводится расчет необходимого количества расходных материалов, их длины и покрытия.

Для облегчения работы перед установкой крепежа необходимо просверлить отверстие. Главное условие — оно должно быть на 15-20% меньше, чем диаметр нагеля. Оно тщательно очищается от пыли и грязи, после чего устанавливается саморез.

Кроме того, шуруп по бетону нагель можно вкручивать в стену или потолок без предварительного просверливания. Это и является главной отличительной особенностью данного крепежа от других видов саморезов.

Вкручивание шурупов проводится с помощью специальной отвертки или насадки на шуруповерт, которая подбирается в зависимости от головки

Вкручивание должно проводиться осторожно и медленно, чтобы не допустить его обламывание. Ни в коем случае нельзя саморез перетягивать. При слишком быстрых оборотах головка перегревается и даже может разрушится, в результате чего ее нельзя будет установить окончательно

При слишком быстрых оборотах головка перегревается и даже может разрушится, в результате чего ее нельзя будет установить окончательно.

Незаменимый нагель по бетону обновлено: Ноябрь 9, 2016 автором: Артём

типы, материалы изготовления, особенности применения :: SYL.ru

Как называется саморез по бетону? Подобный крепежный элемент еще называют нагелем. Изделия данной категории обладают переменно высокой и низкой резьбой, острым наконечником, а также потайной головкой, предназначенной для завинчивания битами с шестигранной насечкой.

Сферы применения

Используется саморез по бетону преимущественно при необходимости закрепления дверных и оконных блоков на чрезвычайно твердом основании. Чаще всего, при монтаже такого крепежа дюбели не применяются. Пригодны подобные изделия для соединения тяжеловесных пластиковых, деревянных, прочих элементов конструкций.

Материалы изготовления

В преимущественном большинстве саморезы для работы по бетону производятся из высокопрочной углеродной стали. Покрывается материал специальным защитным слоем, который становится барьером на пути процессов коррозии.

Существует ряд распространенных покрытий, которые наносятся на поверхность такого крепежа:

1. Цинковый слой отличается характерным серебряным блеском и является самым надежным покрытием. Применять саморезы по бетону с оцинкованной защитой против коррозии можно как при выполнении внутренних, так и наружных работ.
2. Медное покрытие легко распознать по яркому желтому оттенку. Использование такого крепежа ограничивается внутренними работами.
3. Оксидированная защита – саморезы черного цвета. В процессе производства подвергаются специальной обработке, результатом которой становится образование темной оксидной пленки, что препятствует появлению и развитию ржавчины. Использовать данный тип крепежа целесообразно лишь в условиях нормальной влажности.

Саморезы без дюбеля

Наибольшим спросом при необходимости выполнения строительных и ремонтных работ пользуется крепеж по бетону без пластикового уплотнителя. Ошибочным остается мнение, что саморез по бетону при отсутствии дюбеля необходимо вкручивать без предварительного создания вспомогательного отверстия. На самом деле справиться с такой задачей можно лишь в случае обработки достаточно податливых поверхностей из газобетона.

Прежде чем вкрутить нагель без дюбеля в бетонную плоскость, необходимо сделать отверстие соответствующим сверлом, диаметр которого составляет 6 мм, что на полтора миллиметра меньше диаметра крепежа.

Вкручиваться саморез по бетону в предварительно подготовленный проем может автоматическим шуруповертом либо отверткой. Наличие переменной резьбы на поверхности крепежа расширит полость. Надежно зафиксирует саморез в отверстии верхняя насечка.

Саморез по бетону с дюбелем

Изделия с пластиковым уплотнителем находят свое применение в случаях, когда крепеж не способен обеспечить плотную фиксацию в бетонной поверхности. Дюбель в данном случае играет роль уплотнителя, который способствует созданию более надежной посадки.

Саморез по бетону – как пользоваться?

Для различных типов бетона принцип монтажа специализированного крепежа практически не имеет отличий. Некоторые различия имеются лишь при выборе способа, подходящего для начала работ.

Если ввинчивать саморез приходится в относительно рыхлый материал, достаточно наметить крестообразной отверткой небольшое углубление. При обработке чрезвычайно плотной бетонной поверхности необходимо прибегнуть к сверлению своеобразного направляющего канала. Выполнение подобной подготовки станет залогом того, что крепеж не станет уводить в стороны, и он войдет в материал перпендикулярно поверхности.

Исходя из специфики поставленных задач, рекомендуется отдавать предпочтение саморезам по бетону с определенным типом головки. Таким образом, можно подобрать идеальный тип нагеля, который будет удобно вкручивать шуруповертом, отверткой либо гаечным ключом.

Разновидности метизов

Профессионалы классифицируют этот метиз по нескольким основным признакам, не считая его размера.

Главным признаком является тип головки. Есть модели, имеющие потайные шестигранные или прямоугольные головки. Первый вариант имеет крестообразные или конические шлицы. Шестигранные элементы имеют внутреннюю резьбу или шлицы, которые предназначаются для рожковых или накидных ключей. Прямоугольные модели изготавливаются с округлённой головкой, именно поэтому можно крепить к ним технические петли.

На рынке и в магазинах можно найти большое разнообразие метизов, которые изготавливаются из различных материалов. Если изучить в эту тему, то можно понять, что различаются только внешние технологические покрытия, которые выполняют защитную функцию. Бывают оцинкованные, омедненные или затемнённые модели шурупов.

Отличаются они и условиями применения. Оцинкованные модели можно использовать внутри помещения, а также снаружи. Медный нагель не любит внешнее воздействие, а потому нет причин устанавливать его снаружи. Зачернённый метис защищён худшим образом из всех, а потому его лучше использовать в тех местах, куда не попадёт влага.

Выбор продукции

Существует несколько видов саморезов, которые отличаются друг от друга видом крепления, материалом и структурой. Выбор того или иного наименования зависит от ситуации и внешних воздействий, которые оказывают непосредственное влияние на крепежный элемент. Рассмотрим наиболее распространенные виды саморезов и сферу их применения.

Саморезы с дюбелями

Дюбель саморез для пенобетона с пластиковым кожухом

Это самый распространенный вид крепежа на строительном рынке — они выпускаются в виде саморезов с двумя типами резьбы и пластиковыми дюбелями. Наличие дюбеля объясняется тем, что просверленное дрелью отверстие в бетоне не способно обеспечить плотную фиксацию, без которой крепление не будет надежным. Пластиковый кожух выполняет функцию уплотнителя, который максимально сглаживает данное обстоятельство.

Если вы подбираете саморезы для газобетона, то крепления с дюбелем — это наиболее оптимальный вариант. Учитывая невысокую плотность вспененного материала, саморезы по газобетону без уплотнителя не смогут обеспечить должный коэффициент надежности.

Пластиковый кожух, повышает площадь контакта самореза со стеной, что особенно актуально в случае с бетоном пониженной плотности.

Существует два вида саморезов с дюбелем, которые отличаются друг от друга структурой резьбы.

Резьба елочка

• “Елочка”. Профиль “елочка” представляет собой не сообщающуюся резьбу, которая фиксируется в отверстии по принципу забивания гвоздей по бетону. Такой саморез после фиксации нельзя удалить посредством выкручивания, что существенно усложняет демонтаж. Однако их также не нужно закручивать – достаточно нескольких сильных ударов, что в некоторых случаях может существенно упростить процесс монтажа;
• Универсальный профиль. Данная продукция выглядит как обыкновенный саморез и монтируется соответсвующим образом. Шуруп просто вкручивается в дюбель, а при демонтаже – удаляется посредством выкручивания. Данный тип крепления несколько уступает в надежности предыдущему наименованию.

Схема крепления дюбеля

Размеры саморезов по бетону составляют от 3 – 6 мм по диаметру и от 12 до 220 мм по длине изделия. Шурупы с резьбой “елочка” могут быть более массивными по диаметру, но при этом несколько ограничены в длине.

Монтаж саморезов с дюбелями осуществляется в предварительно просверленные отверстия, которые должны соответствовать диаметру пластикового кожуха. Дюбель должен плотно входит в отверстие и не болтаться. После чего в него загоняется сам крепежный элемент.

Саморезы без дюбеля

Шурупы без дюбеля

Перед тем как закрутить саморез в бетон без дюбеля, необходимо просверлить отверстие специальным сверлом с диаметром 6 мм (диаметр нагелей составляет 7,5 мм). Только после этого шуруп вкручивается в отверстие посредством шуруповерта — переменная насечка расширит полость, а верхняя резьба зафиксирует саморез.

Шуруп с переменной резьбой

Данный тип крепления относится к стационарным решениям – перед тем как вкрутить саморез в бетон, необходимо точно определиться с его местонахождением, так как после фиксации, выкрутить крепеж будет уже нельзя.

Тип покрытия

В большинстве своем, саморезы для бетона изготавливаются из углеродистой стали, которая покрывается защитным слоем для защиты от коррозии. Исключение составляют шурупы из нержавеющей стали, однако их цена на порядок выше обычных аналогов.

Существует несколько вариантов защитного покрытия, среди которых следует выделить следующие:

Оцинкованные. Цинковый слой имеет характерный металлический серебряный блеск — это самое надежно антикоррозийное покрытие на сегодняшний день. Данную продукцию можно использовать как внутри помещения, так и снаружи;

Цинковое и оксидное покрытия

• Омедненные. Желтые шурупы покрыты медью или латунью – их использование ограничено внутренними работами;
• Оксидированные. Саморезы черного цвета подвергаются чернению, вследствие чего, на их поверхности образуется оксидная пленка, которая препятствует образованию ржавчины. Их можно использовать только в условиях с нормальной влажностью.

Применение шурупов по бетону

Шурупы по бетону нашли применение в строительстве благодаря прочности, устойчивости к коррозии и универсальности. Их изготавливают из легированной или углеродистой стали, латуни и покрывают защитными составами.

Надежность фиксации достигается неоднородной по длине стержня резьбой. Такая конфигурация насечек позволяет закрепить нагель в разных по плотности участках бетона.

Конец самореза имеет форму конуса. Благодаря этому вкрутить его в легкие пористые бетоны можно без сверления. В твердом и плотном материале без подготовки отверстия не обойтись. Применяют буры различной мощности.

Длина крепежных изделий для бетона от 50 до 200 мм, диаметр — до 8 мм. Это позволяет подобрать метиз для разнообразных целей — от навески небольшой легкой детали до монтажа более тяжелой бытовой техники, отделки.

При использовании шурупов их размеры, форма и шаг резьбы должны соответствовать способу крепления, условиям эксплуатации. Чем больше принимаемый вес оборудования, тем мощнее нужен метиз.

Классификация видов саморезов по бетону без сверления проводится в соответствии:

• с материалом;
• покрытием;
• формой головки и шлица;
• конструкцией резьбы.

Для анкерных шурупов по бетону разработан ГОСТ 1147-80 — межгосударственный стандарт на все виды подобных метизов.

Чаще всего для изготовления саморезов используют проволоку из углеродистой стали марок 08 кп, 10 кп, 10, 10 пс отечественного производителя или С1010, С1018, С1022 импортного. После вытачивания изделия из болванки, ему придают закалкой поверхностную прочность.

Для защитного покрытия применяют:

• оцинковку(серебристый или желтый цвет изделий) — слой цинка наносят гальваническим способом, это предохраняет саморез от коррозии во влажной среде;
• фосфатирование — покрытие серого или черного цвета образуется при взаимодействии стали с фосфатами;
• оксидирование (черные метизы) — пленка на поверхности получена химическим взаимодействием с окислителями.

Без покрытия применяют саморезы из нержавеющей легированной стали. Хром и никель в ее составе придают сплаву антикоррозионные свойства.

Латунные шурупы — долговечный, устойчивый к агрессивной среде крепеж. Недостаток — пластичность, склонность к деформированию.

Конструкция головки может быть потайной или выступающей, в виде шестигранника, цилиндра, полуконуса. Шлиц для саморезов по бетону, как правило, крестообразный, звездчатый Torx, шестигранный под имбусовый ключ или в форме бочонка под торцовый. Прямой не применяется, так как он не обеспечивает передачу значительных усилий, необходимых для закручивания крепежа в плотный неоднородный материал.

Резьба саморезов выполняется:

• Универсальной. Крепеж многофункционального назначения применяют с дюбелем или без него. Выпускаются шурупы по бетону с размерами до 6 мм в диаметре и до 220 мм длиной.
• В форме елочки. Наклонную резьбу образуют вложенные друг в друга конусы. Сечение самореза увеличено до 8 мм, длина — до 200 мм. Метиз забивают в просверленное отверстие или под посадку используют дюбель.
• С непостоянным шагом витков. Для более надежного крепления резьбе придают переменный шаг, дополнительно выполняют насечки. Это позволяет использовать метиз без распорного дюбеля. Иногда саморезы по бетону без сверления называют турбошурупами. Выступы и впадины у них расположены по всему стержню. Наружный диаметр нагеля составляет 7,5 мм, длина — от 52 до 212 мм.

В таблице сортамента саморезов по бетону указаны характеристики изделий и масса 1000 штук.

Технические характеристики

Надежные шурупы должны соответствовать требованиям нормативов. Размеры, форму и маркировку самонарезающих метизов регламентируют ГОСТ 1146-80, 1147-80.

Размеры

Саморез по бетону — разновидность анкера, состоящая из стержня с резьбой, заостренного конусообразного наконечника и головки со шлицем. Размер — технический параметр, характеризующий несущую способность крепежа. Чем массивнее метиз, тем большую нагрузку он выдерживает.

Размеры самонарезающего шурупа определяются диаметром и длиной. Их указывают в маркировке изделий.

Диаметр измеряется по наружным выступам витка резьбы. Для стандартных саморезов по бетону он составляет 7,5 мм, для усиленных – 8 мм.

В маркировке учитывается длина рабочей части стержня. При потайной головке это полный размер нагеля, при выпуклой – без высоты выступа. Типовой ряд содержит анкеры от 32 мм до 225 мм.

Форма головки

Верхняя часть самореза, головка, предназначена для опоры и передачи крутящего момента от инструмента при монтаже. Анкер может полностью погружаться в бетон (потайной) или оставаться частично на поверхности (выступающий).

Формы головок разнообразны:

• шестигранная;
• полуконическая;
• цилиндрическая;
• рожковая;
• петлевая;
• галетная.

Благодаря этому подобрать крепеж под свое оборудование не представляет сложности.

На торце головке сформировано специальное углубление, шлиц, в виде шестигранника, бочонка, шестилучевой звезды или креста. Оно служит для удобного захвата инструментом. Прямая выемка не используется, так как для обработки неоднородного бетона недостаточно двух плоскостей, через которые передается вкручивающее усилие.

Вид резьбы

Резьба – основной элемент соединения на саморезах. При вкручивании она образует в бетоне спиральные карманы, которые препятствуют сдвигу частиц материала и смещению крепежа при эксплуатации.

Резьба расположена по всей длине стержня для равномерного распределения нагрузки и предупреждения образования локальных напряжений в бетоне. Такая конструкция препятствует разрушению, появлению в основании сколов или трещин.

Для различных соединений применяют саморезы:

• универсальные – со средним шагом витков, которые обеспечивают крепление материалов и конструкций с бетоном, кирпичом, блоками;
• с резьбой в виде елочки – для фиксации тяжелых предметов, когда в узле возникают большие вырывающие усилия;
• с переменным шагом резьбы и насечками – эффективно используются на пористых или пустотных основаниях.

Последний вид метизов называют турбошурупами. Их часто применяют при монтаже оконных или дверных блоков.

Маркировка

При покупке саморезов маркировка предоставляет важную для потребителя информацию:

• вариант исполнения;
• диаметр метиза;
• рабочая длина;
• материал;
• обозначение покрытия;
• толщина защитного слоя;
• номер ГОСТ.

Эти данные позволяют подобрать нужный крепеж для реализации различных соединений.

1.4.1. (Исключен Изм. № 2).

Издание официальное

★

Перепечатка воспрещена

1.5. Дефекты поверхности шурупов — по ГОСТ 1759.2. На поверхности шурупов также не допускаются:

риски, выводящие размеры шурупов за предельные отклонения;

наличие частично подрезанных, утолщенных и надорванных участков резьбы суммарной длиной, превышающей 10 % длины резьбы по винтовой линии; ржавчина, не смываемая керосином.

(Измененная редакция, Изм. № 2).

1.6. На шурупах не допускаются:

притупление ребер шестигранника к опорной поверхности более 0,25 высоты головки (черт. 10);

скругление ребер шестигранника, выводящее диаметр описанной окружности за предельные отклонения;

скругление пояска головок шурупов, выводящее диаметры головок за предельное отклонение;

недопрессовка в виде среза вершины полукруглой и полупотайной головки, если диаметр площадки среза превышает 40 % номинального диаметра головки. Недопрессовка не должна выводить высоту головки за предельное отклонение;

при изготовлении головки со шлицем методом холодной высадки уменьшение минимального диаметра головки в направлении шлица, превышающее:

для шурупов с диаметром резьбы до 2 мм включ. — 0,3 мм; для шурупов с диаметром резьбы от 2,5 до 5 мм включ,—

—0,6 мм;

для шурупов с диаметром резьбы св. 5 мм —0,7 мм;

Черт. 10*

* Черт. 1—9 исключены.

при прорезке шлица — увеличение номинального диаметра головки по оси шлица, превышающее 0,1 мм;

утолщение диаметра стержня под головкой шурупов более:

0,05 мм на длине до 5 мм — для шурупов диаметром до 16 мм;

0,1 мм на длине до 8 мм — для шурупов диаметром 20 мм; гладкая конусовидная часть между концом сбега и безрезь-бовой частью у стержня (черт. 11), редуцированного под накатку резьбы, длиной более двух шагов резьбы;

недорез резьбы более двух шагов резьбы (для шурупов с резьбой до головки);

(Измененная редакция, Изм. № 2, 3).

1.7. У шурупов с цилиндрической резбовой частью последние 2—3 витка резьбы должны иметь неполную глубину профиля резьбы.

У шурупов, имеющих менее четырех витков резьбы, витки неполного профиля не должны превышать 30% длины резьбовой части.

(Измененная редакция, Изм. № 3).

1.6а. Резьбовая часть шурупов изготовляется цилиндрической или конической и должна иметь на конце заостренную часть (буравчик). Для шурупов с конической резьбовой частью наибольший наружный диаметр резьбы должен быть равен номинальному диаметру шурупа.

Буравчик шурупа должен иметь не менее 1,5 витков резьбы. Притупление острия буравчика для шурупов диаметром до 5 мм включ. не должно превышать 20 % от диаметра стержня; для шурупов диаметром свыше 5 мм — 40 % от диаметра стержня.

1.7а. Резьба должна быть острой. Допускается следующее притупление и вершин резьбы шурупов (черт. 12а).

Шуруп по бетону — применение

Саморезы эффективно используются для крепления металлических, пластмассовых, деревянных дверных и оконных рам, пожарозащитных дверей, навесных изделий, легкому бетону, блокам с пустотами, — то есть при любых видах ремонтно-отделочных работ.

При работе с тяжелым бетоном рекомендовано проводить предварительную подготовку посадочного отверстия, при работе с легким – саморез вкручивается без подготовки.

Выбор сверла:

• подбирается сверло, диаметр которого на 2-3 мм меньше d самореза;
• сверло фиксируется в патроне перфоратора или электродрели;
• если подразумевается применение электродрели в режиме сверления может использоваться универсальное или специальное сверло по бетону;
• если в работе будет задействована ударная дрель или перфоратор лучше использовать специальное сверло с канавками на цилиндрической поверхности хвостовика.

Саморез – как пользоваться крепежом на плотных основаниях

Для монтажа используется оцинкованный стальной шуруп по бетону – нагель. Как вкрутить саморез в бетон?

Последовательность действий такова:

• на поверхности просверливается отверстие. Глубина подбирается, исходя из длины изделия, — она принимается с запасом в несколько мм. Это необходимо для сбора бетонной пыли, которая образуется при вкручивании самореза;
• при работе необходимо избегать отклонений от оси сверления, иначе возникнет погрешность диаметра и метиз не будет держаться;
• из полученного отверстия удаляется мусор;
• деталь, которая подлежит фиксации устанавливается на место до ввинчивания шурупа;
• шуруп ввинчивается при помощи отвертки или шуруповерт на очень низких оборотах.

При необходимости предварительной подготовки, очистку отверстия производят посредством продвижения сверла вперед-назад

При отсутствии какого-либо инструмента можно использовать старое сверло необходимого размера и молоток. Сверло ставится перпендикулярно поверхности, по нему наносится 2-3 удара, сверло поворачивается и снова наносится удар. Так действуют до тех пор, пока не будет выработано отверстие требуемой длины.

Как вкрутить саморез без сверления, видео

При работе с легкими бетонами – керамзитобетонами, газо-, пенобетонами не допускается предварительная подготовка отверстия. Чтобы создать полное контактирование с основанием применяют саморезы по бетону без сверления бетона.

Мастер может использовать другой метод фиксации – шуруп с дюбелем. Тело уплотнителя изготавливается из полиэтилена, полипропилена или капрона и разделено на равнозначные части продольными щелями. По мере закручивания материал расклинивается, что обеспечивает полный контакт.

Под такой вид крепежа необходима подготовка отверстия. Сверло должно быть подобрано в соответствии с толщиной уплотнителя, чуть больше его длины. Уплотнитель должен легко входить в подготовленное отверстие, но обеспечивать плотное прилегание. Изделие прикручивается электрическим или ручным инструментом через прикрепляемую деталь.
