Незаглубленный ленточный фундамент – пошаговая инструкция

Особенности строительства на других видах грунта

Фундамент на суглинке строить намного сложнее, чем на глине: суглинистая земля относится к пучинистым, и работать с ней сложно. Обязательно для создания жесткости и надежности нужно применить армирование. Если есть возможность, можно суглинистую землю заменить песком.

Если строительство ведется на супесях или пыльном песке, нужно обеспечить снижение нагрузки на основание сил пучения. Для этого увеличивают размер площади подошвы основания дома, построив его в виде трапеции, с откосами к верхней части.

Не менее сложно возводить фундамент на насыпном грунте, поскольку он отличается неравномерной структурой и плотностью. Подобная почва бывает как естественного происхождения, так и искусственного, например, когда на участке имеет место крутизна и ее нужно устранить. Выход – уплотнить землю спецтехникой и продолжить строительные работы.

Чтобы построить фундамент на торфяном грунте, необходимо установить сваи и на них устанавливать ленточное основание здания: нет грунта слабее и не надежнее торфянистого.

Рекомендации и нюансы

Создавая фундаментные опоры, нужно не забывать про гидроизолирующие мероприятия, которые защитят строение от грунтовых вод. Вода очень быстро поднимается по структуре дерева, бетона, создавая очаги гниения и плесени.

Гидроизоляция – обязательное условие постройки ленточного фундамента.

1. Гидроизолирующее покрытие (им может быть битумная мастика, рубероид, стеклоизол и т. д.) на стыке дома и фундамента должно быть обязательно.
2. При использовании керамзитобетонных блоков, слабых по морозостойкости, снаружи их следует обработать битумной мастикой. Это позволит избежать увлажнения блока и поможет высушить его, если влаги не удалось избежать.
3. Если вы делаете опору для дома своими руками, то следует знать, что большое расстояние между опорами (более 2,5 метра) приведет к большой нагрузке на каждую из них. Это прямой путь к разрушению древесной структуры. Поэтому нижний венец дома лучше сделать из бруса или бревна с большим поперечным сечением износостойких пород дерева (лиственница или дуб).
4. Планируя создание ленточного незаглубленного фундамента, нужно учесть конструкцию забирки, которая будет закрывать подпольное пространство. Нижняя часть дома подвергается большой влажности, поэтому выполнение забирки должно осуществляться из влагостойких материалов. Металлические либо асбоцементные листы, морозостойкий пластик, декоративные панели для фасадов, закрепленные к стене или же к венцу дома, – самые подходящие варианты.
5. Длина опор определяет, насколько высоким будет венец дома. Если сделать столбы короткими, то венцы и нижняя часть дома будут гнить, что приведет постройку к аварийному состоянию. Максимально высокая опора позволит создать наиболее комфортные условия для деревянной конструкции, но в этом случае возникает несколько проблем, связанных с пучинистыми явлениями грунта.
6. Если грунт под строящимся домом пучинистый, а подпол утеплен, то вокруг дома образуются незамерзшие отверстия грунта. При замерзании пучинистый грунт будет увеличиваться в объемах.
7. На таком грунте может произойти горизонтальное смещение до 15 см. Движение грунта может опрокинуть как высокие столбы, так и армированные ленты незаглубленного фундамента. Чтобы исключить возможность опрокидывания опорных столбов, лучше сделать песчаную подушку, которая нейтрализует смещение грунта рядом с опорами. Последние же должны быть максимально устойчивыми, не следует их делать очень высокими.
8. Есть еще одно мероприятие, позволяющее мерзлому грунту не менять резко глубину рядом с опорами. Для этого на зиму нужно закрывать продухи в цокольной части постройки, в этом случае продольное пространство не будет сильно промерзать. Также в зимнее время не стоит убирать снег до самой земли рядом с домом.

Для чего предназначена подушка под фундамент

Все виды фундаментных конструкций сооружаются после выполнения подготовительных мероприятий на стройплощадке. Используя различные технологические решения и стройматериалы, создается базовый слой основания.

Основа под строительство любого здания является очень важным объектом, от которого зависит долговечность будущей постройки

Он решает комплекс серьезных задач:

• демпфирует реакцию грунта, вызванную морозным пучением;
• сглаживает перепады высот на участке застройки;
• уменьшает вероятность усадки здания;
• способствует обеспечению целостности основания;
• защищает основу от перенасыщения влагой;
• пропорционально распределяет усилия, передаваемые строением на грунт.

Технология устройства

Если работы выполняются своими руками, то лучше выбрать для установки сваи круглой формы. Для опор прямоугольной формы потребуется спецтехника, использование которой увеличивает финансовые затраты.

Выполнение всех этапов наглядно можно посмотреть на видео.

Сначала производится расчет размеров фундамента. Расчет основывается на анализе особенностей грунта.

Расчет должен быть произведен с учетом ветровой нагрузки на сооружение, величины уклонов и массы стройматериалов

Для надежности конструкции важно правильное определение количества свай

Следует иметь в виду, что если производится замена свай, то обязательно должны быть сделаны новые расчеты.

После определения расчетных показателей выполняется разметка. Далее, согласно разметке, нужно вырыть траншеи глубиной 40 см.

Видео:

Ширина траншеи определяется индивидуально для каждого проекта в зависимости от площади фундамента, для чего и производится расчет.

Следующим этапом является бурение ям для свай по углам и периметру траншеи. Ямы должны располагаться на расстоянии 2 м друг от друга.

Глубина бурения должна быть больше уровня промерзания грунта на 50 см. Данной глубины будет достаточно для устройства песчаной подушки.

Диаметр ямы составляет 1/3 ширины ленточной траншеи.

Теперь нужно сделать ленточное основание. В первую очередь насыпается подушка из песка или гравия слоем 30 см, что обеспечит отвод воды от фундамента.

Затем устанавливается опалубка из доски. Они между собой скрепляются гвоздями или саморезами.

Далее нужно сделать армирование с использованием прутьев диаметром 12 мм. Их между собой нужно скрепить специальной проволокой для увеличения прочности фундамента.

Армируется не только ленточное основание, но и для всех свай монтируется армирующий пояс.

Видео:

Когда армирование закончено, можно приступать к заливке основания. Сначала цементным раствором заливаются скважины.

При заливке ленточного основания каждые 20 см залитой цементной смеси нужно разравнивать для устранения пустот.

Опалубка заливается бетоном на всю высоту. Заливать ленточное основание и сваи нужно с минимальными промежутками времени.

Сначала нужно залить 40 см раствора, а затем приподнять трубу, чтобы бетонный раствор попал под сваю, образовав так называемую подошву. Это обеспечит надежное сцепление конструкции с грунтом.

До застывания раствора нужно выровнять сваи по уровню.

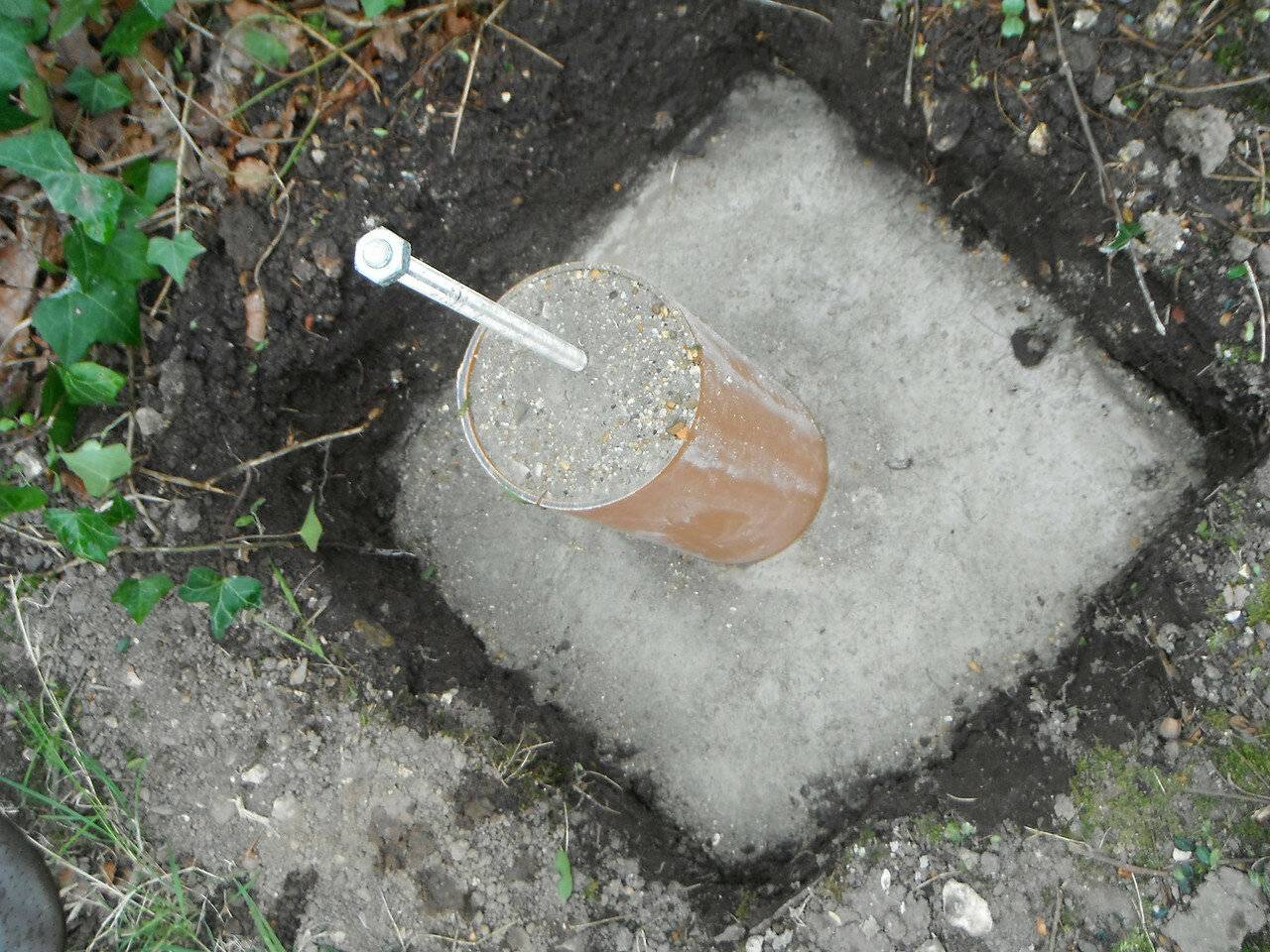

А после застывания раствора в трубы нужно вставить арматурный каркас, состоящий из стальных прутьев, соединенных проволокой, образующей решетку.

Арматурный каркас должен выходить из трубы до верхнего края ленточного основания.

Видео:

Через три дня опалубку можно убирать и делать гидроизоляцию ленточного основания с использованием рубероида.

В целом, устройство свайно-ленточного фундамента своими руками несложное, главное — чтобы все работы выполнялись с максимальной аккуратностью и ответственностью, иначе основание будет недолговечным и в скором времени может потребоваться замена свай.

Подробно технологию свайно-ленточного фундамента можно посмотреть на видео.

Заливка

Заливка бетона — важная процедура, которую необходимо произвести за один раз, без образования холодных швов. В противном случае необходимой прочности у бетонной ленты не удастся достигнуть, что ставит под вопрос возможность эксплуатации фундамента и всего строительства в целом.

Рекомендуется заказать доставку готового бетона или организовать его изготовление на месте так, чтобы никаких перебоев не возникало.

Заливка производится из нескольких точек, равномерно распределенных по длине ленты. Для этого надо изготовить подвижный лоток, присоединенный к выпускному штуцеру миксера или собственной бетономешалки.

Материал подается так, чтобы он равномерно растекался по смежным участкам опалубке, в результате образуя сплошную монолитную бетонную ленту с одинаковыми качествами по всей длине. Это позволит получить максимальную прочность и устойчивость к нагрузкам.

После заливки ленту закрывают полиэтиленовой пленкой и каждые 4 часа поливают водой. Так продолжается в течение 3 дней, после чего поливать следует каждые 8 часов в течение 7 дней. Затем опалубку аккуратно снимают и выдерживают ленту до набора технологической прочности.

Всего выдержка занимает 28 дней.

Любые попытки сократить срок выдержки ленты способны привести к появлению трещин или некачественной кристаллизации бетона, поэтому отнестись к выдержке надо максимально ответственно.

Приборы и материалы

Хотя незаглубленная лента не требует опирания на прочный несущий слой грунта, для устройства таких фундаментов потребуется приложить некоторые усилия, в целях подготовки основания, особенно пучинистых. Дальнейшие работы не отличаются от любых других, связанных с сооружением конструкций из монолитного железобетона.

Разметка участка

Для устройства данного незаглубленного фундамента понадобятся:

• инструменты для копки траншеи: штыковая и совковая лопата;
• разметочный расходный материал: веревки, колья;
• нивелир и геодезическая рейка – при необходимости можно использовать лазерный уровень, рулетку достаточной длины и разметочный шпагат;

• готовая песчано-гравийная смесь или отборный гравий и крупнозернистый песок в количестве, необходимом для самостоятельного приготовления смеси;
• электротрамбовка или ручная трамбовка – столбчатый тяж, оборудованный держателями, необходимый при работе с пучинистыми грунтами;
• материалы и инструменты для возведения опалубки: можно использовать как готовые наборы, так и изготавливать опалубочную конструкцию из подручных материалов;
• готовая бетонная смесь или компоненты для её приготовления непосредственно на строительной площадке, своими руками: песок, гравий, цемент, вода, бетоносмеситель;
• ребристая арматура, вязальная проволока, а также болгарка для нарезки кусков необходимой длины.

Все работы следует проводить в соответствии с техникой безопасности, поэтому стоит задуматься о приобретении защитных  приспособлений.

Типы столбчатого фундамента, материалы и особенности

В зависимости от глубины расположения основания столбчатые фундаменты делятся на следующие виды:

• Незаглубленные — глубина их заложения составляет в среднем от 0,3 до 0,5 глубины промерзания почвы в данной местности.
• Малозаглубленные — к ним относят основания зданий, заложенных на глубине равной 0,5—0,7 глубины промерзания согласно нормам.
• Заглубленные, основание которого опускается на уровень промерзания грунта и ниже.

Изготавливают опоры столбчатого фундамента из различных материалов. На выбор определенного вида материала влияет,в первую очередь, вес возводимого здания.

Для столбов может использоваться:

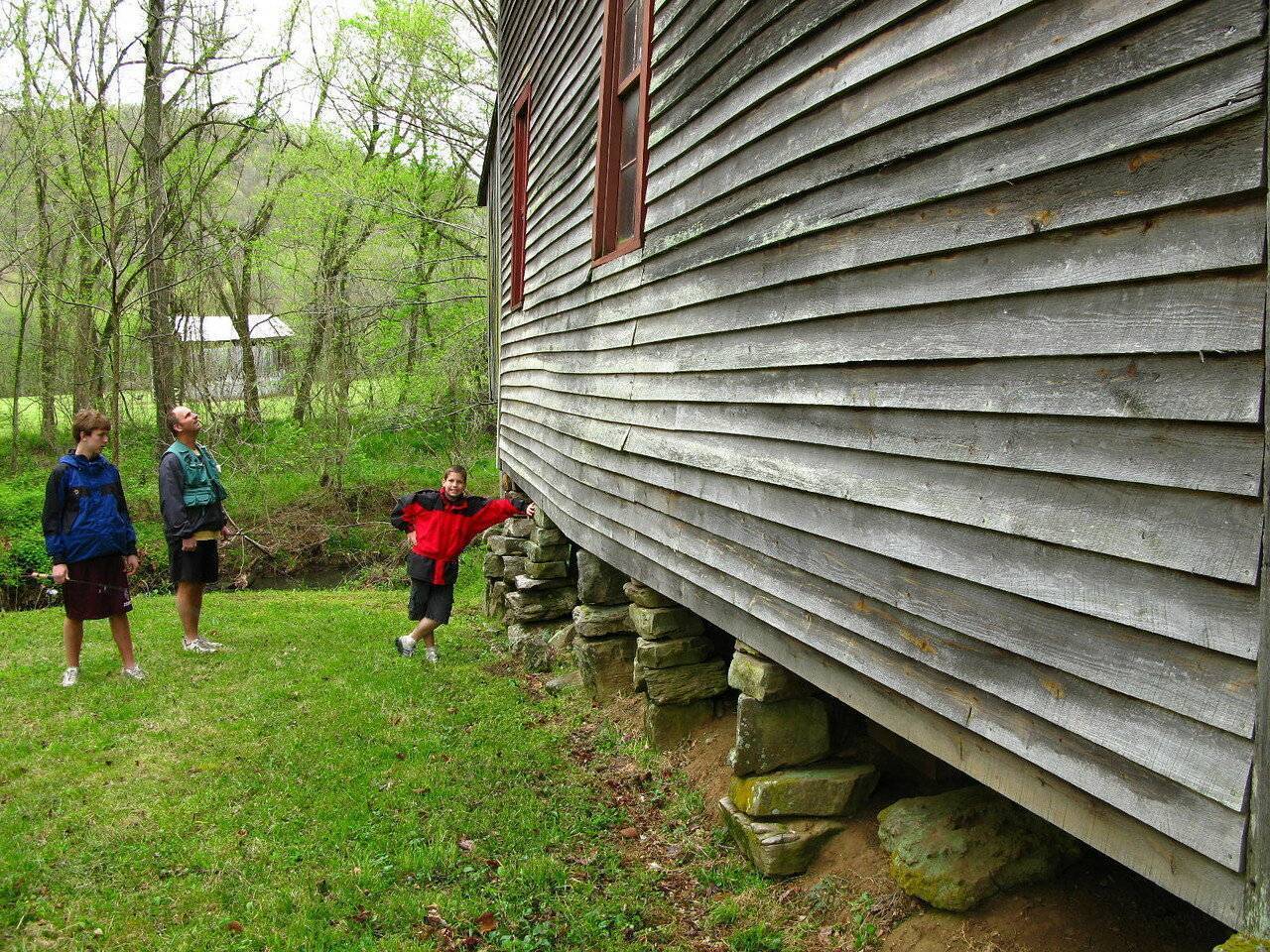

• бутовый камень или камень-плитняк, имеющий средние размеры, причем нужно подбирать материал для опор одних параметров;
• красный кирпич хорошего обжига, так как материал низкого качества может быстро разрушиться;
• комбинация бетона и бутового камня;
• монолитный железобетон;
• блоки из железобетона и бетона; трубы из асбестоцемента или металла, заполненные бетонной смесью;
• древесина твердых пород.

Для обеспечения устойчивости здания и длительной его эксплуатации опоры при сооружении фундамента должны выдерживать значительную нагрузку, что возможно лишь при определенных габаритах. Размеры каждого столба, глубина их заложения, количество столбов, места расположения, а также расстояние между соседними столбами являются расчетными. Определенно не стоит в данном случае применять метод «на глаз», лучше воспользоваться помощью профессионалов или специализированных программных инструментов.

По конструкции столбчатый фундамент сооружают монолитным (из железобетона), комбинированным (трубы из асбестоцемента или железа, залитые раствором) или сборным из отдельных элементов (кирпич, камень или готовые блоки). Кроме того, возводят фундамент подобного типа, используя готовые столбы из железобетона или дерева.

К особенностям монолитного столбчатого фундамента относятся: использование в качестве основного материала бетонна; трудоемкость из-за соблюдения технологии сооружения столбов; необходимость обустройства опалубки и использования арматуры; надежность, долговечность и прочность конструкции.

Сборный столбчатый фундамент менее трудоемкий и возводится с использованием штучных элементов. Такой фундамент широко использовался в прошлом, он отличается следующими параметрами: значительным сокращением сроков сооружения основания; необходимостью проведения гидроизоляционных работ. Кирпичный фундамент применяется довольно редко из-за сложности возведения и способности кирпича впитывать влагу, разрушаясь под ее воздействием. Поэтому часто используется комбинированный вариант, при котором нижняя часть опор, находящаяся в земле, отливается из монолитного бетона, а верхняя возводится из кирпича. Фундамент из бетонных блоков менее подвержен разрушению под действием влаги, но впитывает ее, поэтому нуждаются в проведении гидроизоляционных мероприятий. Кладку из блоков выполняют с обязательной перевязкой швов, а для усиления прочности в пустоты устанавливают металлические стержни и заполняют их раствором.

Особенности комбинированного столбчатого фундамента: сокращение сроков строительства основания; не требуется точно соблюдать глубину заложения всех опор, так как этот параметр корректируется.

Фундамент из труб, применяющихся в качестве столбов, напоминает свайный, но характеризуется меньшей глубиной заложения.

Характерные черты возведения фундамента из готовых столбов: увеличение скорости сооружения; снижение трудоемкости выполнения работ. Для этой технологии применяются опоры из древесины или железобетона.

Под дома из дерева, особенно возводимые по каркасной технологии, можно устанавливать столбы из древесины хвойных пород или дуба, обработанные специальным составом от гниения.

Для того чтобы увеличить устойчивость опор и исключить их горизонтальное смещение, верхние торцы столбов соединяются между собой металлическими балками, швеллером или монолитной конструкцией из железобетона, называемой ростверком. В зависимости от климатических условий и рельефа местности его нижняя часть может быть заглубленной в траншею, располагаться на уровне земли или иметь зазор между почвой и поверхностью фундамента. Чтобы защитить стены от неблагоприятного воздействия грунта и влаги на столбчатом фундаменте сооружают цоколь.

Ленточная сборная монолитная конструкция серии 20

Глубина закладывания такого фундамента составляет до 40 см, бетонные блоки кладутся на песчаную или иную подушку. При строительстве используется бетонный раствор, который заливают на глубину до 20 см, армированная лента используется для увеличения жесткости конструкции.

Армирование используется в тех случаях, когда строительство проводится на пучинистых грунтах с возможностью вертикального и горизонтального смещения.

Надземная часть формируется из бетонных блоков, которые имеют размеры 20х20х40 см. Таким образом создание фундамента условно делится на две части: монолитную и блочную.

Монолитно-ленточная основа серии 20 отличается от сборной конструкции способом выполнения. Тут также используется дренаж ниже уровня основания, он используется на пучинистых грунтах, но тут сначала прокладывается армированная лента, а уже потом происходит заливка бетоном. Стоимость конструкции относительно недорогая, а долговечность и отсутствие влаги обеспечивается дренажной системой.

Незаглубленный фундамент этого типа имеет жесткую горизонтальную железобетонную раму, которая гасит неравномерную деформацию грунта. Этот монолитного фундамента часто используют при строительстве одноэтажных зданий из натурального бруса с верандами и террасами. Дренаж делать обязательно, если грунт насыщен водой или поблизости есть искусственный или природный водоем выше уровня фундамента сооружения.

Выбор фундамента

Мы выбрали МЗЛФ для дачного домика 7х7 из бруса 10х15 в полтора этажа. Незаглубленный фундамент даже не стали рассматривать, потому что уклон площадки под строительство составил около 40см, и почва на нашем участке – суглинок . Был бы вероятен боковой сдвиг.

Еще мы обошли несколько домов в нашем обществе, посмотрели-поспрашивали хозяев, довольны ли они своими фундаментами, были ли у кого трещины в МЗЛФ. Несмотря на то, что мало кто рыл траншею ниже уровня замерзания почвы, трещин в фундаменте ни у кого не образовалось.

Поскольку мы не делали проекта в глобальном смысле этого слова, и, кроме нарисованного в ArCon Home2 макета дома, у нас ничего не было, то его мы и использовали в качестве основы:

Рис.1 Макет МЗЛФ

Отсутствие проекта оказалось нашей первой ошибкой, но, к счастью, не критической. В первоначальном макете мы впоследствии меняли расположение и окон, и внутренних стен, и даже крыльца, но всё это значительной роли не сыграло. Но вот что оказалось действительно неудобно для процесса строительства – это то, что длина и ширина стен не были кратны стандартной длине бруса – 6м. Мы даже какое-то время пытались найти в продаже брус длиной 7м для окладных венцов, но оказалось, что проще и дешевле сращивать брус.

Армирование фундамента и вязка

Создание армпояса производится по обычной методике. В задачу входит создание пространственной решетки из рабочих стержней, расположенных на глубине 2-5 см под поверхностью бетона. Используют две пары стержней — одну сверху, другую снизу ленты. При ограниченных размерах этого достаточно.

Рабочие стержни до момента заливки поддерживаются в нужном положении при помощи вертикальной (гладкой) арматуры. Из нее изготавливают П-образные хомуты, которые соединяются с горизонтальными стержнями с шагом 40-80 см.

По углам используются дополнительные стержни, усиливающие угловые связки плеч армпояса.

Соединение стержней производится с помощь. мягкой проволоки. Используется стальная отожженная проволока диаметром 1-1,5 мм. Для вязки отрезают кусок длиной 0,25-0,3 м, складывают его пополам и обхватывают перекрестие стержней получившейся полупетлей снизу в диагональном направлении.

Концы проволоки поднимаются вверх, специальным крючком захватывается петля и производится скрутка на 4-6 оборотов до появления плотного и прочного соединения. Методика проста, навык вязки приобретается быстро, процесс не требует большого времени или усилий.

Расчёт стоимости материалов

Сколько понадобится стройматериалов можно посчитать в любом калькуляторе расчёта фундамента, например, здесь http://мегалит33.рф/calculators/lenta2/index.php . Однако уже перед этим расчётом надо знать все основные параметры дома вплоть до градуса уклона крыши. Базовые коэффициенты в калькулятор уже введены. Узнайте из объявлений из газет актуальные цены на песок, щебень, бетон, пиломатериал, арматуру и проволоку. Подумайте, располагаете ли вы достаточным количеством времени и сил и сможете ли вы сами сделать земляные работы (или сколько примерно они обойдутся), и калькулятор выдаст вам примерную стоимость МЗЛФ.

Далее прикиньте, какого инструмента у вас нет, надо ли покупать его специально, или есть возможность взять напрокат, и можете начинать стройку МЗФЛ.

Варианты выполнения НЗЛФ

Соорудить НЗЛФ под хозяйственные строения или жилой дом на даче можно несколькими способами.

Сборный ленточный фундамент

Такое основание чаще всего выполняется на низкопучинистых песчаных почвах. В качестве материала используются ФБС-блоки.

Не рекомендуется обустраивать сборный фундамент на пучинистых грунтах, т.к. выталкивание и проседание бетонных блоков в период морозного пучения будет осуществляться неравномерно.

ФБС блоки удобно монтировать за счёт монтажных зазоров и петель, что заметно ускоряет сборку ленточного основания.

Основные требования к обустройству сборной фундаментной конструкции:

• под основание делается подсыпка;
• ФБС устанавливаются в одной плоскости;
• для соединения отдельных плит используются стальные закладные детали (свариваются между собой) или раствор на основе цемента марки М200/300;
• желательно дополнительно усиливать такой фундамент при помощи металлического каркаса.

Преимущества сборных фундаментных конструкций:

• простота монтажа;
• минимальные временные затраты на строительные работы;
• нет необходимости в обустройстве опалубки, приготовлении и заливке бетона;
• низкая себестоимость конструкции.

Недостаток: тяжелые бетонные блоки вручную не установить, поэтому необходимо нанимать строительный кран.

Монолитный

Под монолитную основу из бетона предварительно монтируется опалубка. Такое основание можно использовать для возведения частных жилых домов на пучинистых почвах, но с обязательной подсыпкой под фундамент и обустройством эффективной дренажной системы.

Отличается долговечностью и устойчивостью на подвижных грунтах.

Преимущества монолитного НЗЛФ:

• возможность возведения основания любых параметров;
• все строительные работы можно выполнить своими силами без специального строительного оборудования, привлечения опытных рабочих;
• низкая себестоимость.

Недостатки: большие трудозатраты, время застывания бетонной массы — до 30 суток.

Комбинированный

Незаглубленный ленточный фундамент можно делать комбинированным:

• основание столбчатого типа — фундаментная лента монтируется на столбы, вкопанные в грунт;
• сборно-монолитная основа — часть фундамента возводится с помощью ФБС-плит, другая часть заливается бетонным раствором с использованием опалубочной конструкции.

Нецелесообразно применять комбинированные конструкции оснований под небольшие постройки.

Расчет незаглубленного ленточного фундамента

Цель расчета НЗЛФ — определение нагрузки, которая действует на фундамент выбранной ширины и высоты. Выдержат ли грунты нагрузку, которая будет оказываться на фундамент? Для расчета можно использовать специальные программы или простой алгоритм:

1. Определение веса сооружения. Для расчета суммарного веса дома или хозпостройки необходимо сложить вес всех стройматериалов. Далее необходимо рассчитать, сколько весит 1м2 стены: для этого суммарный вес сооружения следует разделить на площадь всех стен.
2. Расчет снеговой нагрузки. Снеговая нагрузка зависит от региона (определяется по карте) и угла наклона кровли. Если угол наклона крыши менее 25 градусов, то берется точное значение по карте. Если наклон крыши более 60 градусов, то нагрузка от снега не учитывается.
3. Определение ширины НЗФЛ. Минимальная ширина фундаментной ленты не должна быть менее 25 см. Оптимальный вариант: ширина ленты равна ширине стены плюс/минус 5-10 см. Например, при строительстве сруба из профилированного бруса 200х200 мм ширина фундамента будет составлять 25 см. Для дома из блоков газобетона толщина стены, как правило, составляет 45 см, значит, ширина фундаментной ленты принимается равной 40-50 см (40 — для одноэтажного сооружения, 50 — для двухэтажного).
4. Определение высоты фундамента. Минимальная высота ленточного основания составляет: уровень снега + 10 см. Максимальная высота = ширина ленты х 2. Например, основание под дом из газобетона имеет ширину 50 см, тогда максимальная высота НЗЛФ будет составлять 1 м. Несмотря на то, что фундамент является незаглубленным, 10% его высоты будет находиться ниже нулевой отметки. Это происходит из-за естественной усадки.
5. Расчет нагрузки на НЗЛФ. Зная все вышеперечисленные параметры, определяем нагрузку, которую будет оказывать сооружение на ленточное основание. Для этого суммируем вес сооружения (пункт 1) и снеговую нагрузку (пункт 2) и делим полученную сумму на площадь фундамента. Площадь определяется как длина умноженная на ширину (пункт 3). Полученное значение показывает удельную нагрузку на 1 см2 фундамента.
6. Определение несущей способности грунта. Для этого необходимо произвести визуальную оценку почвы на участке, и определить к каким типам грунта она относится. Несущую способность определяем по таблице.

Поэтапная инструкция

1. Перед тем как сделать столбчатый фундамент с ростверком, необходимо подготовить площадку на месте его устройства, для чего с намеченной территории убирают всю растительность и снимают дерн (25-30 см и 45-50 см для глинистой почвы). Затем все углубления и неровности засыпают песком и гравием.
2. После укладки песчано-гравийной подушки размечают размеры, по которым будет заливаться опорно столбчатый фундамент своими руками. На данном этапе понадобятся колышки и шнур. С их помощью необходимо строго по схеме отметить расстояние между будущими столбами (не более 2 м). Главное правило этого шага – точность, и соблюдать его нужно неукоснительно.
3. Чтобы столбчатый фундамент из блоков надежно закрепился в грунте, нужно выкопать ямы для свай. В зависимости от типа грунта и основного материала, глубина может варьироваться в пределах от 30 см и больше относительно пределов залегания основы (зазор для подушки из песка и гравия). Глубокие скважины (от 1 м) рекомендуется укреплять специальными деревянными опорами.

Далее пошаговая инструкция, по которой устанавливается мелкозаглубленный опорно столбчатый фундамент, будет отличаться в зависимости от того, какие конструктивные особенности необходимо внедрить, а также от материала опорных столбов.

Ростверком называют конструкцию, которая устраивается по поверхности столбов и соединяет их верхние части между собой. Также она служит основанием для несущих стен постройки.

Монолитный столбчатый фундамент

Железобетонный столбчатый фундамент с ростверком является наиболее популярным у застройщиков, ведь он надежен и крепок. Здесь ямы для опор должны превосходить по ширине аналогичные параметры колонн (разница между ними будет не менее 15 см). В эти углубления необходимо установить деревянную опалубку, которая обязательно укрепляется арматурой и бетонируется. После застывания раствора столбы соединяются ростверком — железобетонным, металлическим или деревянным. Этот метод имеет свои минусы, так как технология его изготовления достаточно трудоемкая.

Сборный столбчатый фундамент

Мелкозаглубленный столбчатый фундамент из блоков (20х20х40 см) имеет свои плюсы, но есть у него и минусы. К достоинствам таких конструкций можно отнести доступность и простоту монтажа, а к недостаткам – меньшую прочность в сравнении с предыдущим вариантом, из-за чего его категорически не рекомендуют мастерить на подвижных грунтах. Их технология монтажа выглядит так:

• ширина углублений равна 40 см;
• в ямы слоями засыпается гравий и песок;
• устанавливаются 4 блока (один на другой), скрепленные между собой цементной массой.

Ростверковый столбчатый фундамент из блоков может устанавливаться на железобетонную плиту, служащую дополнительной опорой. Преимущество такого решения заключается в том, что оно предотвращает проседание грунта.

Кирпичный столбчатый фундамент

Кирпичный опорно-столбчатый фундамент, как можно понять из названия, собирается из кирпича и армируется металлической сеткой. Такие конструкции обязательно снабжаются рубероидной или битумной гидроизоляцией. Основа из асбестовых труб подразумевает устройство несъемной опалубки. По такому же принципу собирается мелкозаглубленный фундамент из стальных труб или винтовых свай.

Столбчатые основания собираются по следующей схеме:

1. В грунте бурятся скважины, по диаметру на 5 см больше самих свай. Если планируется строительство легковесного дома, можно ограничиться опорами диаметром 20 см. Перед вертикальной установкой столбов дно скважин нужно плотно утрамбовать, а сами столбы уплотняются песком и землей.
2. На треть глубины свай заливают бетон, затем их приподнимают для того, чтобы раствор равномерно устелил дно и придал опоре дополнительной крепости.
3. Внутрь всех труб помещают армированный каркас с тем условием, чтобы прутья выглядывали из ямы на 20 см. Остаток раствора укладывается слоями до нулевой отметки, при этом правильно будет подвергать основание периодической вибропрессовке.

Ростверковый фундамент из труб не рекомендуется надолго оставлять ненагруженным, иначе почва может вытолкать сваи и их заглубление будет неравномерным. Между установкой опор и дальнейшим строительством должно пройти не более 3 суток с момента затвердевания раствора.

Деревянный мелкозаглубленный столбчатый фундамент собирается из брусьев, предварительно обработанных антисептическими средствами. Диаметр опор должен составлять не менее 20 см, иначе дом накренится и быстро разрушится. Выбирать древесину стоит между дубом и хвойными породами. В данном случае глубина заглубления будет не меньше полуметра.

Деревянный столбчатый фундамент

Виды мелкозаглубленного ленточного фундамента (мелкого заложения)

В зависимости от вида МЗЛФ будет отличатся технология его устройства. Поэтому, следует коротко ознакомится с главными из них:

Заливается непосредственно на строительной площадке, в результате получается бесшовная лента

Ленточный блочный мелкозаглубленный фундамент

Блоки покупаются в готовом виде, или изготавливаются отдельно, а на стройплощадке только собираются. В качестве крепежного материала используется раствор цемента.

Ленточный блочный мелкозаглубленный фундамент — схема

Каждый из них имеет свои достоинства и недостатки. Но, в целом, срок эксплуатации второго в три раза меньше, нежели первого. Поэтому, в этой статье мы остановимся подробно на таком виде, как монолитный МЗЛФ.

Грунтовые воды и глубина закладки фундаментов

• Воды залегают более чем на два метра ниже отметки Уровня Промерзания (в дальнейшем УП) — фундамент выкапывают от 0,5 метров и ниже.
• Почвенные воды менее двух метров и ниже УП. В этом случае, от дна фундамента до уровня промерзания засыпают и хорошо утрамбовывают песчаную подушку, а заглубление фундамента копают глубиной от 0,5 метров и более.
• Но если почвенные воды близки к УП, то заложение фундамента проводят ниже УП на 0,1 метра и более.
• Когда на участке, почвенные воды подходят высоко, то фундамент надо копать ниже УП грунта.*
• *исключение: если строится на песчаных почвах и помещение регулярно отапливается в холодной время.

Глубина закладки ленты назначается без учёта показателя глубины промерзания, в том случае, когда фундамент копается на не пучинистой почве.

Другая возможность не привязываться к отметке промерзания в расчёте глубины закладки — выполнение «особых теплотехнических мероприятий», исключающих промерзание. К ним относят: вертикальное утепление фундамента и утепление грунта*.

Минимально рекомендуемые глубины для закладки ленточных фундаментов (в соответствии с нормами СНиП II-Б.1. 62).

Глубина (расчётная) промерзания не пучинистого грунта.	Глубина промерзания (расчётная) твёрдого, полутвёрдого и слабопучинстого грунта.	Рекомендуемая глубина для фундаментов.
3,0 метра	от 1,5 до 2,6 метра	1,0 метра
от 2,6 до 3.1 метра	1,5 метра

Объективная глубина фундамента для дома с неотапливаемыми подвалами (на основе глубины залегания уровня почвенных вод и отметки промерзания).

Тип грунта расположенный ниже подошвы фундамента, залегающий на глубине не ниже нормативной отметки промерзания	Глубина фундамента исходя из уровня почвенных вод и с учётом отметки промерзания
Показатель отметки подземных вод, выше УП почвы: > 2-х метров	Показатель отметки подземных вод, ниже УП почвы: > 2-х метров
Пески гравелистые крупной и средней фракции, скалистые и крупнообломочные с песчаным заполнением	не зависимо от отметки глубины промерзания	не зависимо от отметки глубины промерзания
Пески мелкой и пылеобразной фракции	не меньше глубины промерзания	не зависимо от отметки глубины промерзания
Супеси	не меньше отметки глубины промерзания	не зависимо от отметки глубины промерзания
Глины и суглинки в т.ч. с пылевым наполнением	не меньше отметки глубины промерзания	не менее ½ части глубины промерзания

* информация, изложенная в данной таблице, адаптирована на основе вышеуказанного СНиПа.

А это, полезная карта глубин промерзания глинистых (суглинистых) почв на большей части РФ:

— Петрович, — что такое, серая неплодородная почва из 5 букв? — бетон.

Ещё один показатель – сопротивление грунта. Ниже представлена таблица с расчётным сопротивлением основных грунтов (для РФ).

Таблица № 3. Расчётное сопротивление основных видов грунта.

Виды грунта	кПа	кг/см²
Глина твёрдая	160-300	1,6-3,0
Песок (крупное зерно) в т.ч. гравелистые	360-460	3,6-4,6
Песок (среднее зерно)	250-360	2,5-3,6
Песок (мелкое зерно) в т.ч. пылеватые	250-360	2,5-3,6
Песок средней плотностью	110-210	1,1-2,1
Супеси (в т.ч. твёрдые и пластичные)	260-360	2,6-3,6
Суглинки (в т.ч. твёрдые и пластичные)	160-300	1,6-3,0
Глина (пластичная)	410-600	4,1-6,0
Гравий, щебень, галька	510-650	5,1-6,5

Общую ориентировочную нагрузку можно рассчитать, с помощью нижеприведенных таблиц.

Ленточный фундамент – один из самых надежных и долговечных фундаментов в частном строительстве. Это обусловлено тем, что монолитная железобетонная лента способна выдерживать колоссальные нагрузки. Но, к сожалению, не все знают, что надежность такого фундамента во многом зависит от его глубины заложения в грунт.

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.

Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.
