Столбчатый фундамент своими руками: как построить основание для каркасного дома

Инструменты и материалы

В ходе строительных работ, из инструментов нам потребуется:

  • рулетка, колышки и шнур для разметки участка, строительный уровень;
  • садовый бур (диаметр шнека должен на 10 см превышать диаметр выбранной трубы);
  • штыковая лопата и тачка для вывоза грунта;
  • болгарка с кругом по камню/ножовка/циркулярная пила или любой другой инструмент для резки асбестоцементных труб;

Из материалов нужно подготовить следующее:

  • трубы асбестоцементные;
  • цемент марки М200, емкость для раствора и воронка;
  • арматурные стержни (как выбрать арматуру для фундамента читайте здесь);
  • деревянные рейки;
  • средства индивидуальной защиты (респиратор, перчатки, очки).

Это интересно: Как сделать полки в гараж — детальный взгляд на вопрос

Из чего возводить столбчатый фундамент

Правильный подбор материала — залог успеха. От этого зависит и долговечность, и надежность, и вероятность последующего ремонта или замены. Наиболее популярны следующие материалы:

  • деревянные столбы;
  • железобетонные блоки;
  • бутовый камень;
  • кирпич, пеноблоки 20х20х40 см;
  • асбоцементные трубы или кольца;
  • металлопрокат.

Каждый материал имеет определенные преимущества и недостатки. Дерево — самый бюджетный вариант, но придется постоянно решать проблемы с обработкой от гнили и жучков. К тому же не все сорта древесины выдержат без изменений постоянный контакт с водой.

Металлопрокат (швеллер, трубы) стоит достаточно дорого. Его стоит использовать только в случае, если другие варианты недоступны. К тому же придется использовать антикоррозийные составы.

Оптимальные и по стоимости, и по эксплуатационным качествам материалы — кирпич, железобетонные конструкции, асбоцемент, пеноблоки.

Система столбов

Столбчатым фундаментом принято называть систему столбов, работающую, как единая конструкция. Располагаются столбчатые опоры в точках сосредоточенной нагрузки сооружения: под углами, пересечениями стен, под несущими простенками.

Для создания условий устойчивости и цельности фундамента, во избежание опрокидываний и смещений опор, между ними устраивается ростверк, иногда определяемый, как обвязочная или рандбалка.

Усреднённые нормы

Самый распространённый вариант столба фундамента – монолитный. Часто для каркасного строения не производят детализированный расчёт нагрузок, а столбы фундамента устанавливают с промежутком от 1,5 до 2,5 м.

Каркасный дом относительно лёгок, поэтому такой усреднённый норматив часто бывает ещё и с большим запасом.

Ростверк

При расположении столбов с интервалом до 2,5 м они связываются между собой армированной перемычкой, называемой ростверком.

Следует учитывать, что в конструкцию ростверка не входят фундаменты крыльца или лёгкой веранды и террасы, так как нагрузка от крыльца несоизмерима с нагрузкой от стен. Фундаменты лёгких пристроек возводятся отдельно и разделяются с основной конструкцией деформационным швом.

При шаге между опорами более 2,5 м ростверк, называемый в таком варианте рандбалкой, усиливается: увеличиваются сечение и армирование, могут быть использованы готовые железобетонные изделия либо металлический швеллер и двутавр.

Пошаговая инструкция

Прежде всего, на расчищенном участке делается разметка. По расположению углов будущего дома вбиваются колышки, на которые натягивается шнур

Важно проверить путём измерения диагоналей между углами на наличие перекосов. Измеряются две диагонали с помощью шнуров – разница в их длине должна быть не более 3 см

А верхние отметки будущих опор должны быть одинаковые – допускается разница в их высоте не более 1 см (проверяется уровнем).

Подготовка ям и их гидроизоляция

Земляные работы выполняются без применения спецтехники. По намеченным точкам роются квадратные ямы. Их ширина должна быть на 20-40 см больше опор, чтобы удобно было выполнять монтаж опалубки. Эту работу лучше выполнять лопатой, чтобы ямы получились ровными, или ручным буром. На дно укладывается подушка из песка и мелкого гравия, плотно утрамбовывается. Её высота зависит от уровня подземной части базиса. Для заглубленного слой подушки нужен толщиной 50 см, для мелкозаглубленного – 25 см. После её утрамбовки сверху укладывается рубероид.

Сборка опалубки и установка арматуры

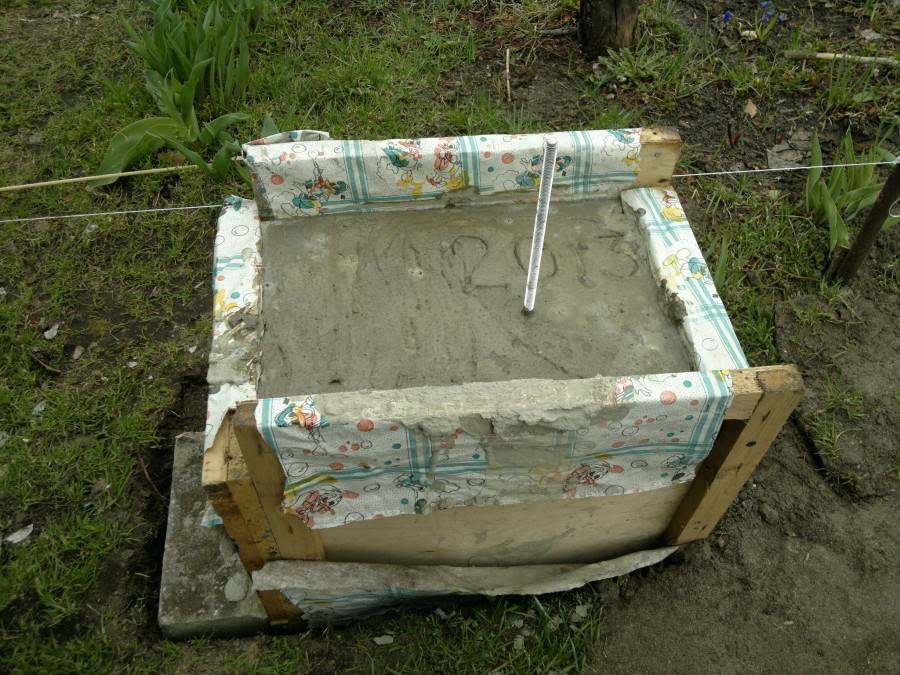

На следующем шаге устанавливается и прочно закрепляется опалубка по размеру будущих столбов. Внутри неё нужно проложить рубероид, чтобы бетонная смесь во время заливки не просачивалась через щели. Затем его можно оставить в готовом основании для предохранения его от разрушения влагой.

На дно заливается цемент толщиной 20 см, а когда он ещё не полностью застынет, размещается арматура. В каждый столб рядом с опалубкой (на расстоянии 2 см от неё) устанавливаются вертикальные металлические стержни (не менее 4-х), по вертикали они через каждые 25 см закрепляются металлической проволокой методом закручивания (сваркой пользоваться нельзя).

Заливка бетоном и ростверк

Бетонный раствор (щебень, цемент, вода) заливается в несколько приёмов по 30 см, каждый раз нужно его утрамбовывать методом штыковки металлическим стержнем. После окончания заливки проверяют уровнем монтажный горизонт. Выравнивается по высоте смесью цемента и песка.

Когда бетон застынет, снимается опалубка, делается гидроизоляция. Она необходима, потому что основание здания (особенно заглубленная часть) всегда подвергается разрушительным воздействиям влаги. Для этого используется рубероид, жидкое стекло, стекловолокно, горячая смола. Промежутки между грунтом и столбами лучше засыпать глиной, плотно утрамбовывая её через небольшие промежутки.

Для придания основанию жёсткости и прочности устанавливается ростверк. Он изготавливается из дерева, металлического профиля, железобетона. Для изготовления бетонного ростверка сверху на столбы устанавливается опалубка, размещается металлическая арматура и заливается бетон. В каркасных лёгких домах делать усиленный ростверк не обязательно.

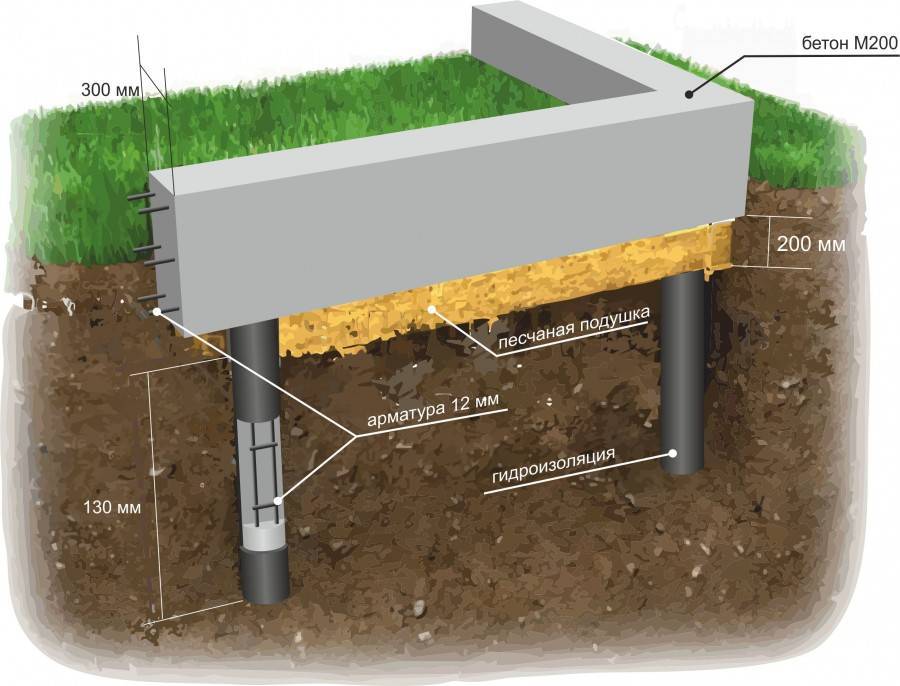

Заглубленный столбчатый фундамент с ростверком из монолитного железобетона

Если использование жесткой гидроизоляции не предполагается, процедуры проходят достаточно похоже на предыдущий вариант, но с некоторыми важными изменениями.

  1. Ямы не бурятся, а выкапываются вручную или с помощью техники. Впрочем, для упрощения работ можно вначале на нужную глубину, а потом лишь расширить ее под требуемую форму.
  2. Песчано-гравийная подушка выполняется так же, возможно расширение скважины в нижней части для создания «башмака».
  3. В яму опускается арматурный каркас, вставляется опалубка по желаемой форму колонны.
  4. В подготовленную опалубку заливают бетон, удаляют воздух с помощью виброуплотнителя или трамбовки.
  5. После отверждения бетона удаляют опалубку и обрабатывают поверхность колонны гидроизоляционным составом – лучше на основе битума. Можно также использовать рулонную или пленочную гидроизоляцию с соответствующим закреплением. Более подробно о видах защиты от влаги в статье.

Ростверк заливается или одновременно с заливкой колонн, или после удаления опалубки с них и проведения гидроизоляции. Различают ростверк наземный – лежащий непосредственно на грунте – и приподнятый. Второй вариант более практичен, поскольку не подвержен силам морозного пучения и не требует такой тщательной гидроизоляции с нижней стороны. Опалубку для обоих видов ростверка изготавливают по принципам, рассмотренным в статье.

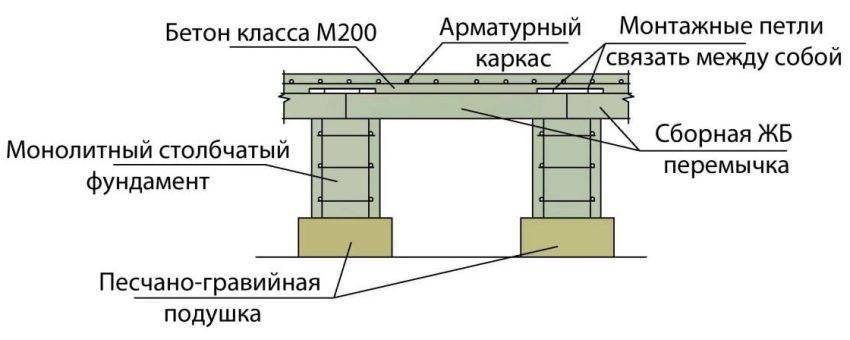

Также в качестве ростверка можно использовать железобетонные перемычки. В этом случае фундамент будет монолитно-сборным.

Строительство столбчатого фундамента: пошаговая инструкция

Не очень сложно сделать столбчатый фундамент своими руками. Нужно только очень аккуратно выполнять все работы и точно соблюдать технологию работ.

Пошаговая инструкция строительства столбчатого фундамента

Разметка

Сначала размечают осевые линии будущих стен. Затем делают обноску – размечают шнурами контур фундамента – внутренний и наружный

Важно точно измерить все углы, чтобы они были прямоугольными. Важно точно разметить шнуром верх оголовков опор столбчатого фундамента. Используют нивелир или гидроуровень

Используют нивелир или гидроуровень.

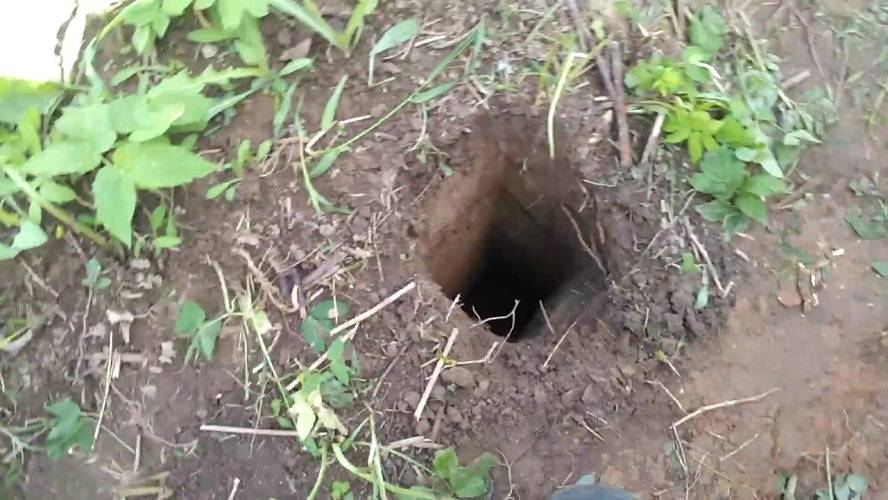

Копка ям под столбы

Объем земляных работ для устройства столбчатого фундамента – самый небольшой. Круглые и квадратные ямы под опоры должны быть немного больше, чем размеры самих столбов. Глубина ямы должна быть на 200 мм больше высоты подземной части столба. Это нужно для устройства подушки под опору.

Проще вырыть круглые ямы небольшого диаметра – до 400 мм. Используют ручные буры и технику – ямобуры, мотобуры. В такие ямы можно проложить по стенкам рубероид, установить армирующий каркас и залить бетон без всякой опалубки. Круглые шурфы большого диаметра придется копать вручную и устанавливать опалубку для заливки бетона. Или трубы и заливать их бетоном.

Для квадратных или прямоугольных опор придется копать ямы на 400 мм шире и длиннее самого столба.  Это нужно для установки и раскрепления опалубки. И ее последующего демонтажа. Стенки делают наклонными – чтобы меньше осыпались.

Часто ямы под столбы роются при помощи ручных ямобуров, что позволяет не делать полноценную опалубку в землю

Устройство подушки и пятки

Подушка делается для предотвращения смещения опор при морозном пучении грунта

При мелкозаглубленном столбчатом фундаменте это особенно важно. В низ ямы насыпают крупнозернистый песок и щебень слоями по 100 мм. Каждый слой проливают водой и трамбуют

Можно смешать песок и мелкий щебень в пропорции 40/60

Каждый слой проливают водой и трамбуют. Можно смешать песок и мелкий щебень в пропорции 40/60.

Монтаж опалубки и армирование

При устройстве прямоугольных или квадратных опор устраивают опалубку. Сбивают щиты нужного размера из обрезной доски, ОСП, фанеры и надежно крепят в яме с помощью распорок.

Если скважина круглая, выстилают ее рубероидом. Для формирования оголовка используют торчащий рубероид – верх обворачивают сеткой и скрепляют. Или устраивают опалубку. Необходимо тщательно выровнять линию верха всех оголовков – допустимая разница высот может быть не больше 1,5 мм.

Собирают арматурный каркас внутри квадратных, прямоугольных или трехугольных хомутов. Устанавливают, крепят. Если ростверк будет железобетонный, то пруты арматуры должны выступать из оголовка на 500 мм для связывания ростверка и опор.

Простейшая опалубка из свернутого рубероида, скрепленного вокруг сеткой

Заливка бетона и обратная засыпка

Чтобы получить прочный столбчатый фундамент, нужно использовать бетон, соответствующий по составу ГОСТам и строительным нормам. Марки – от В15 до В25. Щебень используется фракций 40-70 мм. Раствор заливается послойно по 300-400 мм и уплотняется вибрацией. Для столбчатого фундамента под дом такое уплотнение обязательно. Затем фундамент закрывается полиэтиленом. Бетон должен созреть и набрать прочность. Обратную засыпку можно выполнять через неделю, дальнейший монтаж дома – через две.

Обратную засыпку производят послойно. Каждый слой тщательно трамбуют. Можно использовать песок или мелкий щебень.

Возведение ростверка

Цели установки ростверка:

  • равномерно распределить нагрузку на столбчатые опоры;
  • связать их в единое целое.

При устройстве столбчатого фундамента в каждую опору устанавливается анкер – шпилька или штырь. Затем к ним прикрепляется ростверк. Виды ростверка:

  • для небольших деревянных строений (бани, небольшие дачи, сараи) используют деревянные балки большого сечения;
  • стальные балки. Обычно используют двутавр и швеллер;
  • монолитный бетонный пояс или сборные бетонные балки. Используют для самых крупных домов. Для монтажа в столбы заранее устанавливается арматура, к которой крепится арматурный каркас балки-ростверка.

Полноценный монолитный ростверк подойдет для тяжелых строений

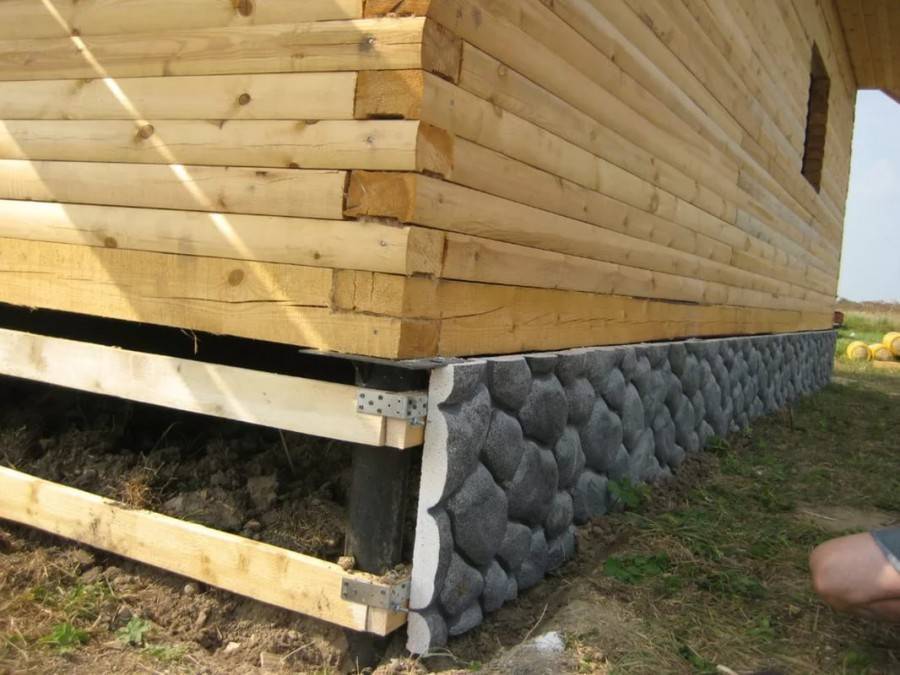

Забирка

Забирка – тонкая стена между столбиками фундамента, утепляющая и закрывающая пространство под домом от снега, дождя, грязи, животных и т.д. Может выполняться из дерева, бутового камня, кирпича, бетона. Иногда изнутри забирку утепляют. Обязательно выполняют продухи для вентиляции.

Фундамент столбчатого типа с ростверком

Увеличить показатели надежности фундамента столбчатого типа можно при помощи ростверка из бетонной смеси. К тому же, этот элемент позволяет распределить нагрузку строения на опоры.

Ростверк бывает двух видов:

  1. Надземный (подвесной).
  2. Низкий (наземный).

Надземный ростверк устанавливают на 10-25 см выше земли. Низкий располагают на гравийной подушке.

Монтаж опалубки

Устройство подвесного ростверка предполагает наличие опалубки на столбах основания. Здесь возможны два варианта исполнения.

  1. Опалубка размещается дном на уровне верхней части опор.
  2. Опалубка размещается по всей высоте (до земли). Место между ростверком и землей засыпают песком.

Оба варианта предполагают использование гидроизоляционных материалов. Их помещают во внутреннюю часть опалубки.

Опалубка должна быть размещена выше уровня заливки бетонной смеси. Допустимо размещение и на одном уровне. В таком случае она должна находиться в одной плоскости с местом заливки бетона.

Укрепление ростверка арматурой

Внутренняя часть опалубки оснащается каркасом из арматуры. Прутья арматуры связываются проволокой вязального типа. Между внутренними стенками и арматурой должен быть зазор (от 3 до 5 см). Это расстояние будет защищать металл от появления коррозии. Для создания зазора применяют подставки из пластмассы.

Выпуски прутьев арматуры, выходящие из столбов, связывают с ростверком. Бывают ситуации, когда арматурные выпуски намного длиннее уровня расположения ростверка. Тогда прутья сгибают под прямым углом в месте соприкосновения ростверка и прутьев.

Бетонирование

Закончив все перечисленные выше действия, строители приступают к заливке бетонной смеси. На этом этапе нужно следить, чтобы бетон не закрыл полностью арматурные прутья. Плотность укладки смеси можно повысить, используя вибратор, стальной прут, лопату или палку. После заливки смеси необходимо выровнять верхнюю часть ростверка. Он должен находиться в одной плоскости по всему своему периметру.

Устройство столбчатого фундамента

Как можно догадаться из названия, рассматриваемый вид фундамента состоит из столбов. Они образуют опорную сеть, проходящую в местах возведения несущих стен. На опору монтируется обвязка.

Опоры устанавливают в точках, где создается наибольшее давление. Это могут быть угловые зоны, места стыковки стен, длинные пролеты. Промежутки между опорными элементами, а также размер сечения этих элементов определяют путем вычисления.

Принимают во внимание материал столбов, а также тип конструкции и массу будущего каркасного дома. Чаще всего строители делают расстояние между опорами 150-200 см

В качестве материала выбирают столбы круглого (диаметр 20-25 см) и прямоугольного (25-40*25-40 см) сечения. Длина надземной части столбчатого фундамента должна составлять не менее 0,5 м. Подземная зависит от уровня глубины закапывания опоры.

Наружная часть опорных столбов должна располагаться в единой плоскости. Особенно это касается ситуаций, когда основание не дополняют ростверком. В таком случае обвязку крепят напрямую на опоры.

Верхние точки опор должны быть на одном уровне. Контроль выполняют при помощи уровнемера или лазерного нивелира. После монтажа столбов проводится контрольная проверка. Если какой-либо из элементов установлен неровно, то необходимо провести коррекцию.

Разновидности по материалу

Существует множество материалов, из которых можно построить основания, различающиеся по несущей способности, долговечности и степени устойчивости к внешним факторам.

В частном строительстве могут быть реализованы такие проекты:

  • Столбчатый монолитный фундамент. Представляет собой единую железобетонную конструкцию, состоящую из опущенных в грунт стержней, соединенных по верху непрерывной лентой. Для нижней части сооружения используется водостойкая смесь, тогда как для верхней можно применять более дешевую.
  • Кирпичный фундамент. Считается наиболее простой в выполнении технологией, не требующей крупных затрат и привлечения тяжелой техники. Кирпич используется только обожженный глиняный. Кроме этого, необходимо надежное и устойчивое основание.
  • Блочный. Используются блоки различного размера, от самых мелких до стандартных ФБС. Лучше выбирать блоки, которые соединяются в шипы и пазы. Такая конструкция исключает их взаимное смещение под воздействием вертикальных нагрузок.
  • Бутобетонный. Этот вид фундамента отличается достаточной прочностью, но не может быть установлен на неустойчивых грунтах и на склонах. Прочность достигается сцеплением граней камней, глиняных кирпичей и керамических осколков, зафиксированных цементным раствором.
  • Деревянный. Деревянные опоры используются крайне редко в силу ограниченной прочности и недолговечности. Чтобы продлить срок службы, материал обрабатывается антисептиком, пропитывается олифой, креозотом или другими водоотталкивающими средствами. Перед опусканием в скважину бревно дополнительно смазывается битумом и оборачивается рубероидом.
  • Асбестовые трубы. Сами по себе трубы выполняют функции опалубки и гидроизоляции. После установки и выравнивания трубы в отверстии проводится армирование и заливка цементного раствора. Выступающие из земли фрагменты периодически очищаются от грязи и гнили, затем окрашиваются.
  • Металлические сваи. Винтовые изделия используются на слабом грунте, когда устойчивые слои залегают на значительной глубине. Вкручивание проводится вручную или механическим способом. После установки излишек металла срезается, в полость заливается бетонный раствор, приваривается оголовок.

Расчет столбчатого фундамента

Схема, сечение и пролет балок определяется с учетом действующих на них напряжений после расчета на перерезывающие силы, максимальный момент и допустимый прогиб. При устройстве достаточно прочных и опирающихся на надежное грунтовое основание столбиков, иногда распределительные балки размещают частично заглубленными в грунт.

Нижняя обвязка каркасного дома на столбчатом фундаменте

Обвязка столбчатого фундамента из бруса

Обвязка или распределительные балки могут быть устроены в виде двухопорных элементов, свободно лежащих на опорных столбиках. Еще это может быть жесткая горизонтальная рама из железобетона. Когда такая рама монолитно связана с вертикальными опорами, фундамент называют – свайный с ростверком. Такие жесткие фундаменты относят к плавающему типу. Это значит, что жесткость и прочность фундамента позволяют ему, не доходя до глубины промерзания, свободно “плавать” по поверхности земли. При этом такой фундамент, принимая все неблагоприятные силовые воздействия от грунта, не передает их вышележащему зданию, что позволяет его нормальную эксплуатацию.

Для бетонирования заглубленных в грунт балок в качестве опалубки можно использовать стенки предварительно отрытых приямков. Пошаговая инструкция для бетонирования распределительной рамной клетки, приподнятой над землей, состоит в том, что используют щиты опалубки, нижний край которых опирается на грунт, а верхний располагается на высоте, соответствующей отметке верхней грани балки.

До отметки нижней грани балки в опалубку засыпается песок, устанавливается арматурный каркас с рабочей горизонтальной арматурой в виде стержней с диаметром 16…22 мм и заливается бетон, класса не ниже В20. После разборки опалубки, обычно, через 5…7 дней, песок удаляется, а образовавшаяся горизонтальная балочная система оказывается “подвешенной” на вертикальных столбиках или оголовках свай.

Перед тем как залить столбчатый фундамент следует особое внимание уделить гидроизоляции и теплозащите. Гидроизоляцию можно выполнять оклеечным или наплавляемом способом, а для теплоизоляции использовать негорючую минеральную (каменную, стеклянную) вату.. При изготовлении опорной балки из древесины, а это часто бывает при возведении из бруса или бревен, а также каркасных

При изготовлении опорной балки из древесины, а это часто бывает при возведении из бруса или бревен, а также каркасных

Опалубка опоры столбчатого фундамента

домов, дерево нужно обработать защитными средствами — антисептиками, защищающими от плесени, грибков, поражения вредными насекомыми, а также антипиренами — веществами, обеспечивающими противопожарные мероприятия. Это могут быть различные пропитки, краски, обмазки.

Пространство между столбиками, а также грунтом и перекрытием обычно оставляют открытым или прикрывают легкими разборными панелями для выравнивания температуры — внешней и под домом.

Армирование опоры столбчатого фундамента

Инженерные коммуникации, которые подводятся снизу такие, как водопровод, канализация, центральное отопление должны быть надежно изолированы и защищены от размораживания.

Иногда по разным причинам может возникнуть необходимость превратить столбчатый фундамент в ленточный. Это не представляет особой сложности на стадии изготовления столбиков. В осях между ними откапываются на нужную глубину траншеи и в них устраивается обычный ленточный фундамент.

Если же это потребовалось после строительства дома лучше поручить эти работы специалистам. Нужно знать, что земляные работы, параллельные фундаменту эксплуатируемого дома на отметке большей глубины промерзания, могут привести к аварийному разрушению дома или какой-либо его части.

Большую часть работ, относящуюся к устройству столбчатого фундамента, легко можно выполнить своими руками. Естественно для работ, требующих специальной строительной техники — экскаваторов, буровых станций, бетонных автомобилей-миксеров, придется приглашать профессионалов и специализированные строительные организации, а для расчета балок и балочных систем — пользоваться услугами архитектурно-проектных бюро или мастерских.

Конструкции столбчатого фундамента

На этапе проектирования столбчатого фундамента следует максимально учесть геологию участка:

  • на пучинистых грунтах необходимо отрывать шурфы для каждого столба или траншеи под стенами, ширина которых больше размера уширения столба на 0,8 м внутрь, 1,2 м наружу для обеспечения доступа во время опалубочных, гидроизоляционных работ, укладки под подошву утеплителя, который сохранит геотермальное тепло недр и не позволит промерзнуть почве;
  • на крупном песке, гравелистом, крупноосадочном грунте можно использовать незаглубленные столбы;
  • запрещены столбчатые фундаменты на свежих насыпях, пылеватых песках, торфяниках либо при высоком уровне грунтовых вод (УГВ);
  • при эксплуатации столбчатого ростверка на участках с перепадом высот от 1,5 м возникающие горизонтальные усилия при вспучивании нависающих склонов стремятся опрокинуть столбы.

План монолитного столбчатого фундамента с ростверком.

Затем необходимо вычислить сборные нагрузки, которые каркасный дом передает через фундамент на грунты. Расчет несущей способности производится по сопротивлению почв этим нагрузкам. Сборные нагрузки от 1 – 2 этажных «каркасников» обычно незначительны, при необходимости подошву каждого столба можно уширить плитой.

Рекомендуем: Пример расчета столбчатого фундамента.

Глубина заложения 40 – 70 см используется на супесях, суглинках, глинах. В этом случае необходим комплекс работ по ликвидации сил пучения:

  • утепление – периметра каждого столба либо вдоль каждой стены, ширина теплоизоляционного пояса больше сечения столбов на 50 см внутрь + наружу;
  • использование инертных материалов – щебень и песок используются в подстилающем слое (40 – 60 см с трамбовкой), обратных засыпках пазух для снижения выдергивающий усилий;
  • дренаж – пристенного типа для отвода верховодки, скапливающейся в техногенных зонах (обратная засыпка, подстилающий слой), сухие глинистые почвы вспучиваться не могут.

При выборе высоты столбов над уровнем отмостки должны учитываться следующие факторы:

  • с одной стороны – чем выше от земли находятся деревянные конструкции коттеджа, тем выше ресурс пиломатериалов;
  • с другой стороны – длинные опоры легче опрокидываются, необходимо декорирование забирки и защита подполья от продувания и промерзания узлов ввода инженерных систем.

Поэтому нижнюю обвязку «каркасника» обычно поднимают на 40 – 50 см относительно отмостки. В забирке оставляют вентиляционные продухи общей площадью 1/400 от размера подошвы здания.

Типы столбчатого фундамента

Если ваше строительство не предполагает использования «тяжелых материалов», свайная конструкция позволит вам существенно сэкономить не только по деньгам, но и по времени. Кроме того, существует и большое разнообразие материалов, из которых он может быть сделан. В частности, к таковым относятся:

  • бетон;
  • бутобетон;
  • бут-плитняк;
  • кирпич;
  • естественный камень.

В принципе, для возведения основания подобного типа можно воспользоваться и деревом, но делать этого не рекомендуется. Древесина – материал весьма ненадежный и подверженный влиянию внешней среды. Если вы решили сделать столбчатый фундамент своими руками, используя доски, не забудьте произвести их обжиг и обработать против гниения. Только в таком случае, дерево сможет стать надежной основой для дома или другого строения.

Гораздо чаще используют либо бетон, либо кирпич. Но при этом следует помнить, что второй материал также обладает определенными недостатками, в частности:

  1. Трудоемкость процесса.
  2. Плохая реакция фундамента на движение грунта.
  3. Необходимость приобретения прожженного кирпича.

Итак, если вы определились с материалом и глубиной заложения, самое время перейти непосредственно к процессу. Как же сделать столбчатый фундамент своими руками? Как это делается

Как и при любом другом строительстве, первый этап – подготовительный. В первую очередь с территории строительства необходимо убрать весь мусор, растительность и разровнять грунт. Если на площадке, где будет находиться будущая основа вашего дома, находится глинистая почва – необходимо провести подсыпку гравием. После этого вам понадобится произвести расчет нужного количества свай и разметить участок, наметив места, где будут находиться эти самые сваи. В этих точках нужно заранее выкопать отверстия для них.

Как только подготовка будет завершена, самое время приступить к созданию опалубки для фундамента. Опалубка бывает двух видов:

При использовании второго способа можно использовать только те трубы, диаметр которых превышает 10 сантиметров.

Армирование – следующий шаг на пути к созданию качественного столбчатого фундамента. Озаботьтесь, чтобы на строительной площадке в необходимом количестве были припасены прутья, сечением 12-14 мм. Они устанавливаются вертикально и связываются с перемычками при помощи проволоки

Обратите внимание: для того чтобы столбы можно было удобно связать с ростверком, верхняя часто арматуры должна быть выше уровня столбов хотя бы на 15-20 см

Заливка бетоном

Проводя данную процедуру, обращайте внимание на то, чтобы под слоем бетона не оставалось воздуха. Тщательно трамбуйте раствор, прокалывайте образовавшиеся «карманы» арматурой или разравнивайте при помощи вибратора. Кроме того, следует помнить о том, что заливка должна проходить одномоментно

В противном случае могут образоваться швы, которые негативно скажутся на прочности конструкции. Не забудьте и о гидроизоляции. Если участок, на котором ведется строительство, находится на влажном грунте – лучше воспользоваться двойным слоем рубероида. В ином случае вполне хватит и одного

Кроме того, следует помнить о том, что заливка должна проходить одномоментно. В противном случае могут образоваться швы, которые негативно скажутся на прочности конструкции. Не забудьте и о гидроизоляции. Если участок, на котором ведется строительство, находится на влажном грунте – лучше воспользоваться двойным слоем рубероида. В ином случае вполне хватит и одного.

После того как фундамент будет залит, необходимо прикрепить ростверк. Для этого вам придется повторно сделать опалубку и связать арматурный каркас. Как только эти работы будут готовы – производится заливка бетоном, которую следует выполнить с соблюдением тех же правил, что и при заливке фундамента. После ее завершения производится забирка, которую, как правило, делают из кирпича. Не забудьте оставить несколько отверстий, необходимых для вентиляции и в местах подводки коммуникаций.

Если у вас под рукой есть трубы, и вы хотите сделать столбчатый фундамент своими руками с их использованием – это вполне реально. В таком случае последовательность действий следующая:

  1. Бурение отверстия необходимой глубины.
  2. Установка трубы. Ее диаметр должен быть несколько меньшим, чем диаметр ямы.
  3. Фиксирование и засыпка грунта в полость между трубой и стенкой ямы.
  4. Заливка внутреннего пространства трубы бетоном. Ее нужно заполнить на 1/3, а затем слегка вытянуть.
  5. Повторная заливка, но теперь незаполненное пространство не должно превышать 10-15 см сверху.
  6. Трамбовка смеси и установка внутрь арматурных прутьев.

Как сделать столбчатый фундамент для каркасного дома своими руками?

Ростверк является верхней частью основания на столбах. Он будет связывать отдельные столбики в цельную конструкцию. Ростверк будет нужен для того, чтобы обеспечить большую устойчивость столбчатому основанию, а также для того, чтобы равномерно распределять нагрузку от дома между установленными столбиками. В большинстве случаев ростверк изготавливается в виде ленты из бетона.

Элементы, которые понадобятся для того, чтобы изготовить столбчатое основание для каркасного дома:

Типы столбчатых фундаментов: монолитные и сборные.

  1. Цемент.
  2. Песок.
  3. Щебень.
  4. Вода.
  5. Веревка или отвес.
  6. Доски.
  7. Лопата.
  8. Колышки.
  9. Шнур.
  10. Болгарка.
  11. Рубероид.
  12. Асбестовые трубы.
  13. Прутья арматуры.
  14. Блоки из керамзитобетона.

Работа с грунтом

Рассмотрим строительство столбчатого фундамента своими руками поэтапно:

Все начинается с подготовки основания грунта, и его разметки. Для этого используют веревку и колышки. Для обозначения ширины фундамента протягивают две веревки параллельно. Необходимо соблюдать прямые углы на пересечении веревок, поэтому лучше воспользоваться геодезическим прибором.

Разметив участок необходимо снять с него верхний слой земли глубиной до 200 мм. Следуя проекту, делают разметку под столбы с точным соответствием размеров.

В скважине делается песчаная подушка, которую следует увлажнить, и тщательно уплотнить. На песчаное основание необходимо залить раствор бетона. Так получится крепкая основа.

Заключение

Сутью столбчатых фундаментов, являющихся разновидностью опор большинства строений, являются уходящие вертикально вниз стойки, связанные друг с другом надземным ростверком. Материалом изготовления данного основания выступают: древесина (чаще дуб), камни (природные и искусственные), кирпичная кладка и отрезки труб (асбоцементные и из металла).

Столбчатый фундамент обходится дешевле других. Его цена преимущественно определяется материалом изготовления, применяемой технологией и габаритами. Рассчитывать и строить столбчатые фундаменты необходимо на основе соответствующих ГОСТов и СНиПов.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
