Возведение стропильной системы мансардной крыши: особенности устройства и монтаж своими руками

Как рассчитать стропильную систему

Перед расчетом стропильной системы необходимо определенно знать форму крыши.

При этом следует учесть, что для комфортного проживания в мансардном помещении высота стен комнаты должна быть не меньше двух метров, а длина — от трех метров .

Проект мансарды подразумевает расчет стропильной системы, соответствующей размерам и нюансам здания.

Если предусмотрена наслонная система, то необходимо устанавливать дополнительную опору .

Кроме того, следует иметь ввиду:

  • Коньковую балку необходимо монтировать при длине кровли более семи метров. так как она значительно утяжеляет конструкцию;
  • Не стоит забывать об оконной системе в крыше, для которой необходимо дополнительно сооружать каркас ;
  • Обязательно учесть нагрузки со стороны климатических факторов. ветра, снега, которые могут иметь значение для определения свеса кровли;
  • Массу кровельного пирога. которая определяется из расчета одного кв. метра всей его конструкции. При этом необходимо результат умножить на коэффициент (от 1,5 до 3), для запаса прочности.

При расчете стропильной системы следует учитывать, что обрешетка при разном покрытии монтируется по-разному: сплошным или разреженным способом.

Кроме того, следует учитывать особенности настила и эксплуатационных качеств кровли.

Основные понятия и термины

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.

Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.

Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.

Конек(или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.

Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.

Стойки– вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.

Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.

Затяжка– также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.

Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.

Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.

Прогон– практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

Форма мансардной крыши

О формах крыш частных домов подробно рассказано в статье. Для обустройства мансарды больше всего подходят, конечно же, двускатные крыши, особенно ломаные. При использовании классического варианта двускатной крыши жилое помещение мансарды получается довольно небольшим, а часть площади по периметру дома, где высота потолка очень мала, буквально пропадает зря. Если же предусмотреть ломаную крышу, скат которой образован двумя линиями – более крутой внизу, у карниза, и более пологой сверху, у конька, то полезная площадь мансарды заметно увеличится и жить в ней станет намного комфортней. Чаще всего нижняя часть скатов по отношению к плоскости пола мансарды наклонена на 60°, верхняя — на 30°. Вообще же, наклон нижних скатов может колебаться между 45° и 80°.

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

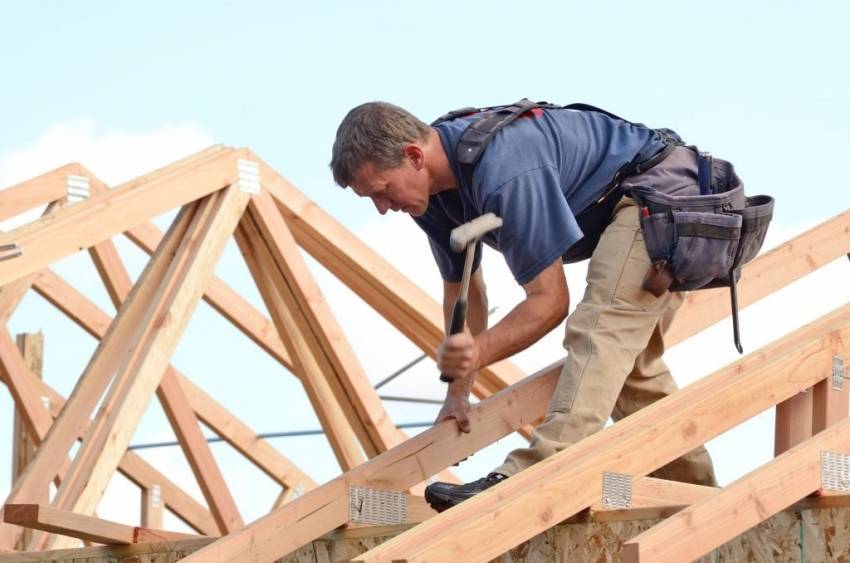

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

  • установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
  • укладка лежня производится аналогично сооружению мауэрлата;

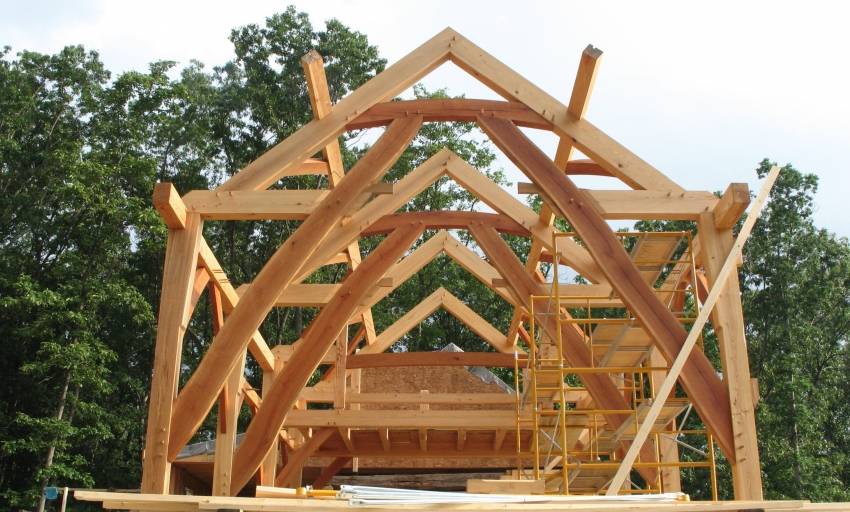

Устройство стропил для сруба

  • на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
  • все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

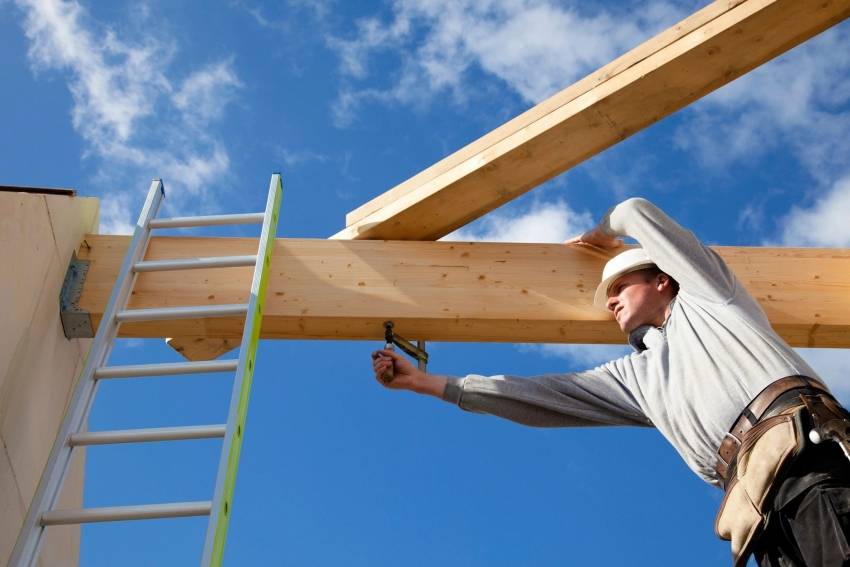

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется. Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Основные элементы

Прежде чем приступать к расчетам стропильной системы мансардной крыши, стоит узнать обо всех основных элементах, которые в нее входят. Так вы лучше поймете устройство всей конструкции, а значит и монтаж будет произведен правильно. Основными элементами стропильной системы мансарды специалисты считают:

Мауэрлат – элемент стропильной системы изготавливается из деревянного бруса, с минимальным сечением 15 на 15 сантиметров. Монтаж мауэрлата осуществляется по всему периметру несущих стен. При этом крепление бруса производится к заранее вмонтированным анкерам. Главной задачей мауэрлата является равномерное распределение нагрузки от стропильной системы мансардной крыши на стены дома

При его монтаже очень важно соблюдать абсолютную горизонтальность, в противном случае крепить стропила к мауэрлату будет трудно;
стропила – основной элемент системы. Для их изготовления применяют деревянный брус или толстые доски

Нижняя часть стропил упирается в мауэрлат, а верхняя соединяется между собой или крепится к коньковому прогону. В случае если используется ломаная крыша, а именно ее часто применяют в домах с мансардой, то применяются дополнительные прогоны, которые располагают в месте смены угла наклона ската. Расстояние между стропилами, их сечение и используемое крепление рассчитывается заранее. От точности таких вычислений будет зависеть надежность и долговечность конструкции крыши;
стойки и прогон. Эти элементы используются в наслонной стропильной системе мансардной крыши. Стойка упирается в осевую несущую стену и поддерживает коньковый прогон. На последний и упираются верхние концы стропил. Но часто в случае с мансардной крышей эти элементы применяются в ломаной конструкции. Стойки упираются в балки перекрытия и поддерживают прогоны, которые располагаются в местах изгиба стропил;
затяжка – этот элемент является связующим в случае висячей стропильной системы крыши. Он располагается в нижней части стропильного треугольника. В некоторых случаях используется приподнятая затяжка. Тут она располагается в верхней части стропильной пары. Но такой вариант в случаях с мансардной крышей не применяется, так как существенно сокращает свободное пространство.

Также в качестве усиления могут использоваться иные элементы. Например, если стропила на крыше слишком длинные, то их могут дополнительно поддерживать подкосы. Эти элементы упираются в балки перекрытия или в осевую несущую стену. Также стропильная система мансарды может иметь в своем составе ригели, лежень, опорные брусья и так далее.

Как правило, все элементы делаются из древесины. Этот материал легко обрабатывается, и сделать из него стропила и другие более сложные детали не составляет большого труда. Но стоит помнить об одном нюансе. Стропильная система мансарды, как и любой другой крыши, будет постоянно находиться в достаточно агрессивной среде. Перепады температур и влажность могут пагубно сказаться на деревянных деталях. К тому же этот материал «боится» огня. Чтобы стропильная система мансардной крыши служила долго, все элементы перед началом монтажа нужно обработать особыми пропитками и растворами. В этом случае им не будет страшна сырость, плесень и насекомые.

Пошаговая инструкция

Весь процесс создания 4-скатной кровли можно разбить на ряд этапов в следующей последовательности монтажа элементов стропильного каркаса.

  1. Мауэрлат.
  2. Лежни.
  3. Конёк и стойки.
  4. Стропила и нарожники.
  5. Обрешётка.
  6. Утепление.
  7. Кровельное покрытие.
  8. Свесы.

Мауэрлат

Выравнивание цементным раствором горизонтальной поверхности, как внешних, так и внутренних стен дома. Для контроля пользуются лазерным уровнем.

На готовые поверхности укладывают сдвоенные доски 120х50 мм, брус 100х50 мм или 100х100 мм. Балки крепят анкерными болтами, вбивая их в предварительно просверленные отверстия в кладке.

Лежни

Это основание для различных частей кровли. Балки укладывают на поверхности внутренних стен. Также выравнивают горизонт стен и применяют пиломатериалы того же сечения. В некоторых случаях лежни используют, как перемычки дверных проёмов. Их крепят также как и мауэрлат.

Конёк и стойки

В случае железобетонного перекрытия стойки устанавливают прямо на него

Если верхнее перекрытие дома представляет собой систему горизонтальных балок с поперечными связями, то стойки, несущие конёк крыши, опирают на центральный прогон или на лежень осевой внутренней стены. Конёк со стойками представляет собой рамную конструкцию, на которую опирают как диагональные, так и рядовые стропильные ноги.

Стропила и нарожники

В шатровом варианте отсутствуют рядовые стропила и конёк. Каркас собирают из четырёх вальм. Они представляют собой равнобедренные треугольники, стороны которых – это диагональные (накосные) стропила, основанием является мауэрлат.

Внутренне пространство вальм заполняют нарожниками – наклонными балками разной длины. Их устанавливают с шагом 0,5 – 1 м. По мере приближения к центральной оси вальмы длина нарожников увеличивается.

У вальмовых и полувальмовых крыш каркас формируется из двух торцовых вальм и боковых трапециевидных скатов. Боковые стороны кровли представляют собой рамы, где рядовые стропила вверху опираются на коньковый прогон, а внизу на мауэрлат.

Обрешётка

Готовят основание каркаса под кровельное покрытие устройством обрешётки поверх стропильных ног. Для этого на стропила набивают горизонтально параллельными рядами с шагом 400 – 500 мм рейки 50 х 50 мм или доски 120 х 50 мм. Следует заметить, что перед монтажом обрешётки каркас покрывают гидроизоляцией. Рулоны ПВХ плёнки раскатывают поперёк стропил, закрепляя степлером и фиксируя сверху контр-рейками.

Застройщики из-за экономии часто пренебрегают монтажом контробрешётки. Это те же рейки, которые укладывают на гидроизоляцию перпендикулярно последующей обрешётке. Благодаря этому создаётся подкровельное вентилируемое пространство. Оно не даёт проникнуть извне внутрь чердака или мансарды влаге и исключает скопление конденсата.

Монтаж гидроизоляции, контробрешётки и обрешётки:

Утепление

Чтобы не возиться с подгонкой размеров, шаг между стропильными ногами стараются проектировать равным 600 мм или 1200 мм – это стандартная ширина плит утеплителя. Теплоизоляцию крепят к обрешётке и стропилам степлером и дюбелями-грибками.

Кровельное покрытие

Специфика четырёхскатных крыш заключается в большом угле наклона кровли от 350 и выше. Поэтому кровельный материал с большим удельным весом не рекомендуется к применению. В то же время популярными видами кровельного материала для вальмовых и шатровых крыш являются:

  • Рулонная (мягкая) кровля. Рулоны битумного картона раскатываю горизонтальными рядами снизу вверх, укладывая на горячую жидкую битумную мастику. Это возможно делать по сплошной дощатой поверхности обрешётки.
  • Металлочерепица. Обладает лёгким весом, привлекательным внешним видом. Крепится к обрешётке саморезами снизу вверх.
  • Профнастил. Легко кроится на нужные фрагменты. Благодаря большим размерам профлистов, монтаж кровли происходит быстро.
  • Ондулин. Легкий кровельный материал в виде волнистой черепицы, может быть окрашен в разные цвета. Это листы из целлюлозы, пропитанные битумом.
  • Фальцевая кровля. Стальные тонкие листы легко монтировать. Отличаются большим сроком службе, но требуют регулярного окрашивания каждые 5 лет.

Свесы

Нижние концы накосных, рядовых стропильных ног и нарожников наращивают отрезками досок для образования своеобразного козырька. Свесы делают длиной от 200 мм до 400 мм. Козырёк по периметру крыши защищает от дождя отмостку вокруг дома. Также свесы, покрытые кровельным пирогом, предотвращают чрезмерный залив стен дождевой водой.

Главный признак мансардных крыш

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

  • Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
  • Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно. Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология. Однако эти крыши априори к мансардному разряду отнести нельзя. Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы. В их строительстве используется типовые технологии сооружения стропильных каркасов для скатных крыш:

  • Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
  • Висячая. В соответствии с ней строят только верхнюю часть конструкции.

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник. Наклонным сторонам трапеции разрешено быть исключительно наслонными, а сторонам треугольника наслонными и висячими.

Возможные варианты конструкции мансарды ↑

Стропильная система мансардной крыши может иметь различную конструкцию. По внешним признакам стропильную систему мансарды можно разделить в основном на следующие типы:

  • скатные (одно-, двух-, трех- либо четырех),
  • вальмовые крыши с мансардой или полувальмовые, а также
  • ломаные.

1stropilnaya-sistemaodnosk
2stropilnaya-sistemaodnosk

Односкатная крыша, несомненно, простейший вариант для исполнения. Это отличное решение для небольшого загородного домика.

Самой популярной среди кровель мансардного типа считается конструкция с двумя скатами. Стропильная система двухскатной крыши с мансардой единодушно считается конструкцией, которая отличается простотой и надежностью. Она способна выдержать существенные нагрузки. Однако имеются и недостатки. В частности, из-за простой формы невозможно сделать дизайн интересным.

Правда, этот минус компенсируют, добавив декоративные элементы. Отметим более существенный   минус – это ограниченный внутренний объем мансардной крыши. Он значительно меньше, нежели у ломаной крыши.

Совет
Недостаток полезной площади можно несколько выправить, если построить полумансарду. Так называют помещение, высота боковых стен которого колеблется в пределах 150–180 см. Это позволит не только увеличить внутреннее полезное пространство, но и сохранить все плюсы конструкции двухскатной мансардной крыши.

А вот ломаный вариант крыши позволяет сформировать достаточно большое помещение мансарды без возведения стен. Оно более функционально и намного удобнее.

Монтаж мансардной крыши особо сложен для вальмовых, купольных или сводчатых конструкций. Для устройства мансарды этого типа необходим профессиональный подход. Они отличаются большим количеством изломов на скатах – местом устройства ендов.

https://youtube.com/watch?v=4GmY-G95sWc%3F

Оформление мансардного помещения

Внешний вид верхнего этажа полностью зависит от общего вида дома, потому старайтесь выдержать единый стиль, чтобы новостройка четко вписалась в общий вид конструкции. Дома с двускатной мансардной крышей, фото которых представлены ниже, это разные примеры оформления внешнего вида

Дома совершенно разные, но оба смотрятся очень красиво и интересно.

Внутреннее оформление полностью зависит от назначения помещения. Не бойтесь использовать неординарные приемы и геометрические решения. Наклонные стены дадут массу возможностей, чтобы сделать комнату нескучной и оригинальной. Также помните важный момент, что наклонные стены создают интересный эффект, если вы лежите и смотрите на потолок. Обыграйте этот момент. Расположите различные декоративные элементы. Также возможно использовать большой центральный светильник, поскольку высота потолка достаточна для него.

Не бойтесь экспериментировать, будьте оригинальны, и вы скоро заметите, что, несмотря на свою, может быть, небольшую площадь, комната станет самым любым местом в вашем доме.

Также на мансардном этаже вполне, можно организовать оранжерею или библиотеку. Удаленность и хорошая изоляция комнаты, делает ее идеальным вариантом для отдыха.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

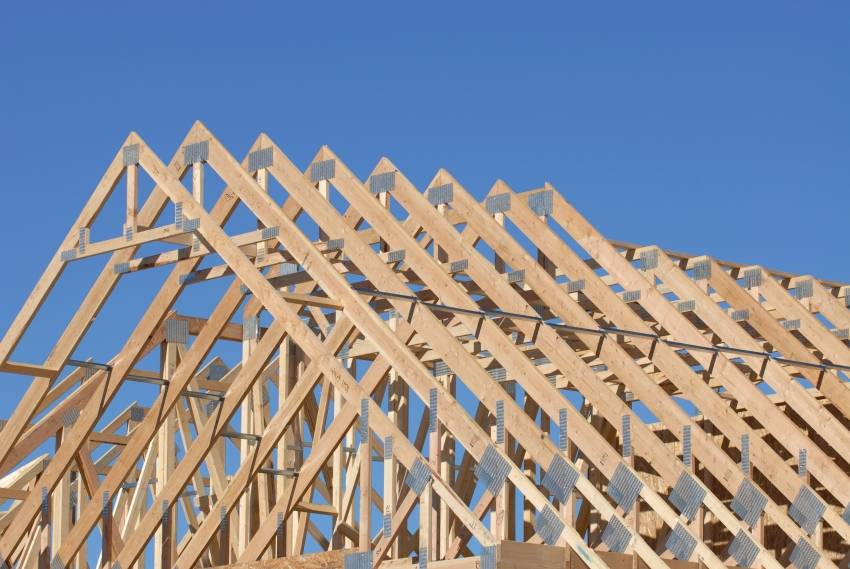

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Мансардная крыша своими руками: подготовка стропил и обрешетки

Монтаж обрешетки зависит от кровли, которую вы будете устанавливать. Чтобы было яснее, давайте разберем несколько примеров, взяв за основу следующие кровельные материалы.

Металлочерепица

В специальной инструкции СНиПе, имеется точный расчет всех данных для установки подобной кровли.

Многое зависит от наклонного угла ската:

  • Если уклон минимален, то для монтажа профнастила понадобится сплошная обрешетка, либо ее шаг, не должен превышать 400 мм. Все зависит от выбранной толщины материала;
  • Если уклон среднего размера основание монтируется с шагом 300 – 650 мм;
  • Когда скат имеет большой наклонный угол, шаг уже составляет до 1000 мм;
  • Есть специальные марки профнастила, с повышенной жесткостью, их нужно монтировать с шагом деревянной основы до 3000 или 4000 мм, но только если наклонный скатный угол равен больше 8.

Также в документах сопровождающих кровельный материал производитель указывает необходимые данные для установки основы крыши.

После начинается подготовка материала для обрешетки. Ее количество рассчитывается из размеров будущего ската: ширина, длина, шаг. И это не говоря о расчетах места под печную трубу, дополнительное усиления конька и карниза конструкции. Также в расчеты включаются слуховые окна и вентиляция.

Не стоит забывать, что в процессе монтирования придется обрезать и подгонять деревянные бруски, поэтому к итоговому числу лучше добавить еще процентов 10 материала.

Обрешетка под металлочерепицу

Мягкая кровля

Мягкая кровельная основа состоит из сплошных досок, которые крепятся к стропилам в процессе монтирования крыши. Здесь также различают несколько видов.

Все зависит от выбора кровельного материала:

  • Для мягких кровель сплошная;
  • Для шифера разряженная.

Естественно существуют определенные правила установки мягкой кровли, вот они:

  • Если скатный угол крыши расположен в промежутке от 5 до 10°, тогда кровля имеет вид сплошного настила, применяется специальная водонепроницаемая фанера или доски;
  • Когда наклонный угол крыши располагается между 10 и 15°, в этом случае кровля делается из бруса габаритами 45×50 миллиметров и с шагом 45 см;
  • Если величина наклонного угла больше 15° для обрешетки применяется брус 45×50 мм, но с шагом 600 мм;
  • Для зоны крепления конька монтируют дополнительный брус.

Обрешетка под мягкую кровлю
