Анкерные крепежные элементы для фундаментов — характеристики и где они применяются

Популярные бренды

На торговых площадках представлена продукция отечественных и зарубежных производителей. Продукция отличается по качеству, стоимости и ассортименту. Родоначальником является немецкая компания Fischer.

Химические анкеры Superbond

Уникальными изделиями этого поставщика сегодня являются химические анкеры Superbond. Они устанавливаются в отверстия, сформированные методом алмазной резки. Допустимо применение в условиях прямого контакта с водой и при температуре от -40 до +150 градусов по Цельсию.

Анкеры Hilti

Анкеры Хилти для бетона стали производить спустя более 20 лет работы компании. Изначально, как и сегодня, речь шла об изготовлении инструментария. На мировом рынке продукция пользуется спросом более 70 лет.

Также достоинствами обладают изделия швейцарской компании Мунго. Основными плюсами являются долговечность, широкий спектр допустимых температур и показателей механической нагрузки. Тоже можно сказать об изделиях от Сормат из Финляндии.

Отечественные марки

Отечественные лидеры МКТ и Анкер-НН предлагают механические и химические анкеры практически для любых конструкций. Анкер-ДВ из Владивостока покоряет рынок с 1991 года.

Сегодня в ассортименте имеются крепежные изделия для бытового использования, на городском строительстве и производственных линиях. Подобно немецкому конкуренту активно развивается и в области разработки новых технологий.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на
следующие межгосударственные стандарты:

ГОСТ
2590-2006 Прокат сортовой стальной горячекатаный круглый. Сортамент

ГОСТ 2789-73
Шероховатость поверхности. Параметры и характеристики

ГОСТ
3212-92 Комплекты мобильные. Уклоны формовочные, стержневые знаки, допуски
размеров

ГОСТ
5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные
элементы и размеры

ГОСТ
5915-70 Гайки шестигранные класса точности В. Конструкция и размеры

ГОСТ
6636-69 Основные нормы взаимозаменяемости. Нормальные линейные размеры

ГОСТ
8724-2002 (ИСО 261-98) Основные нормы взаимозаменяемости. Резьба
метрическая. Диаметры и шаги

ГОСТ 10549-80 Выход
резьбы. Сбеги, недорезы, проточки и фаски

ГОСТ
10605-94 (ИСО 4032-86) Гайки шестигранные с диаметром резьбы свыше 48 мм
класса точности В. Технические условия

ГОСТ 10704-91
Трубы стальные электросварные прямошовные. Сортамент

ГОСТ 11371-78 Шайбы. Технические условия

ГОСТ
16093-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски.
Посадки с зазором

ГОСТ 24379.0-80 Болты
фундаментные. Общие технические условия

ГОСТ
24705-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Основные
размеры

ГОСТ
25347-82 Основные нормы взаимозаменяемости. Единая система допусков и
посадок. Поля допусков и рекомендуемые посадки

ГОСТ
25348-82 Основные нормы взаимозаменяемости. Единая система допусков и
посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше
3150 мм

ГОСТ
26645-85* Отливки из металлов и сплавов. Допуски размеров, массы
и припуски на механическую обработку

* На территории Российской Федерации действует ГОСТ
Р 53464-2009.

Примечание – При
пользовании настоящим стандартом целесообразно проверить действие ссылочных
стандартов на территории государства по соответствующему указателю стандартов,
составленному по состоянию на 1 января текущего года, и по соответствующим
ежемесячно издаваемым информационным указателям, опубликованным в текущем году.
Если ссылочный стандарт заменен (изменен), то при пользовании настоящим
стандартом следует руководствоваться заменяющим (измененным) стандартом. Если
ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на
него, применяется в части не затрагивающей эту ссылку.

Расчёт анкерных болтов

Для определения удерживающей способности перед монтажными работами понадобиться сделать расчёт, выполняемый по формуле. Основные положения по расчёту анкерных болтов изложены в СП 43.13330.2012

Свод правил содержит нужную информацию, включая требования и факторы, которые важно учесть при расчётах

По характеру воздействия нагрузки, осуществляемые на болты, могут быть статическими (в этом случае давление неизменно и принимается по расчётным величинам из таблиц) и динамическими (меняются в зависимости от направления приложенной силы).

Марка сталей болтов при температуре окружающей среды до -65°C назначается согласно таблице (6):

При этом можно использовать в изготовлении и другую марку стали с качественными характеристиками не ниже свойств тех сталей, что включены в таблицу.

Расчётные сопротивления металла изделий растяжению Rba берутся из таблицы (7):

При групповой установке

Нагрузка (P), что приходится на один болт, рассчитывается для самого нагруженного элемента. Расчёт выполняется по формуле P = -N / n + M y1 / Σyt², где:

N — проектная сила;

M —расчётный момент изгибания;

y1 — расстояние от оси поворота до наиболее удалённого метиза;

n — количество болтов;

yt — расстояние от оси поворота до первого метиза, с учётом прессованных и натянутых крепежей.

Определяя усилия, ось поворота можно принять проходящей через центр тяжести опорной площади оборудования. Подобные выражения используют и для вычисления нагрузки для сквозных металлических колонн, стальных вертикальных изделий сплошного сечения.

Определение величины предварительной затяжки

Затягиваются крепежи посредством соответствующих приспособлений вручную до определённой степени затяжки (F). Значением для различных типов нагрузок следует принимать:

  • для статических F=0.75 P;
  • для динамических F= 1.1 P.

*P — расчётная нагрузка, воздействующая на анкер.

Площадь поперечного сечения стержня вычисляют по формуле Asa= ko P/ Rba.

Коэффициент ko для динамики =1,35, для статических нагрузок=1,05. В случае со съёмными изделиями с анкерными плитами ko для динамики =1,15.

Сечение болтов по резьбе стоит заранее протестировать на выносливость при динамическом воздействии, определяют значение по формуле Asa = 1.8 χ µ ко P / α Rba, где:

χ — коэффициент нагрузки (см. по таблице и выбирается зависимо от конструктивного исполнения крепёжного элемента);

µ — множитель масштабирования (выбирается из таблицы);

α — показатель количества циклов нагрузок;

Rba — сопротивление металла растяжению;

ко — коэффициент по таблице.

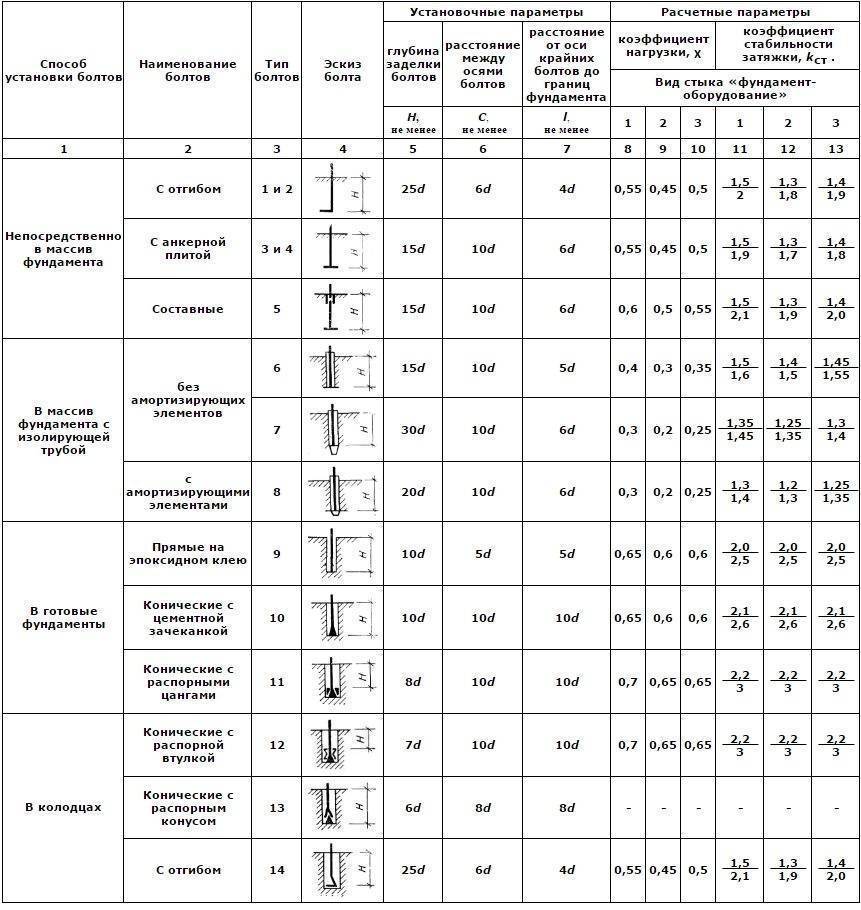

Таблица 8. Глубина заделки, расстояние между осями, коэффициент затяжки.

* В скобках указана глубина заделки для стержней диаметром менее 16 мм.

** Значения в скобках приведены для статических нагрузок.

Таблица 9.

Таблица 10.

Стандарты ГОСТ

Анкерные болты считаются наиболее распространенным способом крепежа зданий к фундаменту. Параллельно с оценкой качества самих деталей, должна быть тщательная проверка фундамента. В противном случае есть вероятность нарушения болтовых соединений. Бетон должен быть достаточно прочным, чтобы удерживать анкерные болты. Если бетон слабый или пористый, сверление отверстий под болты может привести к появлению трещин или крошению. Следовательно, никакой гарантии прочности не существует в таких случаях.

Несмотря на то, что опорные стены могут обеспечить стабильность конструкции, необходимо предпринять дополнительные меры для снижения вероятности повреждения. Проекты разрабатывают с учетом не только постоянных факторов воздействия, но и потенциальных сейсмических угроз. Согласно единый строительному кодексу, разработанному на основе ГОСТ, установлено, что фундаментные плиты должны быть прикреплены болтами к фундаменту болтами диаметром 1/2 дюйма на расстоянии не более 1,8 метров друг от друга. Один болт должен быть размещен в пределах 30,5 см от каждого конца секции пластины.

В стандартах ГОСТ регламентируют не только особенности строения болтов, но и прописывают материал, из которого должны изготавливать детали. Основное правило для всех видов анкерных прочных болтов – технология производства из легированной и углеродистой стали. Если это обусловлено маркировкой по ГОСТ, для улучшения свойств болтов дополнительно наносят цинк. Он улучшает качества, защищая крепежные системы от коррозии.

Нанесение цинка возможно двумя способами:

  1. Гальванический. Суть заключается в том, что для обработки используют гидролизную ванну. Атомы цинка покрывают поверхность анкерного болта.
  2. Диффузионный. Оцинковка происходит под воздействием высоких температур. Методом нагрева атомы проникают в поверхность крепежа.

Оба способа отлично себя зарекомендовали, поэтому для достижения результата можно использовать любой из них

При этом важно придерживаться правил и нормативов, зафиксированных в строительном кодексе

Разновидности

Есть разные виды фундаментных болтов в зависимости от размеров и конструкции. В зависимости от этого используется та или иная технология их монтажа.

В числе разновидностей:

  • изогнутые изделия — они производятся в соответствии с требованиями установленного ГОСТа. Имеют вид металлических штырей. Конец изделия имеет изогнутую форму и чем-то напоминает крюк. Длина такого крепежного элемента — 180 см, он применяется при возведении фундамента на основе железобетона. Болт состоит из одной шпильки, пары гаек и одной шайбы. Причем шайба может быть больше при креплении изделий с более крупным диаметром отверстий;
  • элементы с анкерными плитами — если их длина находится в пределах пяти метров, то они подходят для конструкций из железобетона. На нижнем резьбовом конце таких металлических штырей дополнительными гайками фиксируются анкерные плиты, которые позволяют их надежно зафиксировать на бетоне;
  • составные модели — их глубина заделки может доходить до нескольких метров. Данная конструкция производится в соответствии с требованиями нормативных документов и состоит из металлического штыря, муфты, резьбовой шпильки и муфты. Используют болты в тех ситуациях, когда нужно сделать стяжку двух конструктивных элементов друг с другом;
  • съемные — такие металлические штыри имеют специальную анкерную системы. Они используются с целью заделки в конструкциях на основе железобетона, камня или кирпича. А еще такими крепежами устанавливают инженерно-технические конструкции независимо от их сферы применения;
  • прямые — они выглядят как обычные металлические штыри и имеют длину до 140 см. Их можно ставить в уже готовый фундамент, для этого с целью фиксации в заранее проделанное отверстие заливают цементный раствор или специальный клей.

Способы монтажа зависят тоже от конструктивных особенностей крепежного элемента. Чтобы работа была выполнена качественно, нужно строго соблюдать рекомендации по монтажу.

Как выполняется монтаж

Прежде всего, следует обратить внимание на то, что длина фундаментного болта (и, соответственно, глубина его заделки в материал) не должна превышать высоты самой фундаментной конструкции. Если пренебречь этим требованием, можно столкнуться с тем, что анкерная часть крепежного изделия, которая и обеспечивает надежность его фиксации, будет находиться не в прочном материале фундамента, а в рыхлой и мягкой почве

Глубина заделки болтов (нажмите для увеличения)

Расчет фундаментных болтов с целью определения их удерживающей способности – еще одна важная процедура, которую необходимо выполнить перед их установкой. Что характерно, в нормативном документе (24379.1-80) нет информации о таком параметре, как величина удерживающей способности фундаментных болтов, поэтому рассчитывать ее надо самостоятельно.

Устанавливаемые до бетонирования болты временно прикрепляют к опалубке

в фундамент – это несложная процедура, выполнить которую можно своими силами, не привлекая для этих целей квалифицированных специалистов. Чтобы итогом такой процедуры стало надежное крепление анкерных болтов в фундаментной конструкции вашего будущего строения, следует придерживаться правил их установки, которые заключаются в следующем.

  • Для правильного выбора места установки таких крепежных элементов в фундаменте следует внимательно изучить план здания. Сделать это необходимо для того, чтобы определить места расположения дверных проходов, под которыми фундаментные болты не устанавливаются. Следует помнить, что фундаментные болты (или, как их еще называют, анкерные тяги) устанавливаются только под стенами будущего строения.
  • После того как материал, из которого будет сформирован фундамент, будет залит в опалубку, в него погружают анкерный болт. Выполняя такую процедуру, необходимо следить за глубиной погружения такого крепежного элемента, которая не должна превышать высоты самого фундамента. Для погружения анкерного болта в еще не застывший бетон выбирают середину фундаментного основания.
  • При установке анкерных болтов в фундаментную конструкцию следует учитывать и такой параметр, как расстояние между соседними крепежными элементами. Рассчитать его достаточно просто: он должен равняться двум величинам глубины заделки таких крепежных элементов в фундаментную конструкцию.
  • После того как анкерные болты погружены в еще не застывший бетонный раствор на требуемую глубину, необходимо выставить их строго по вертикали и дать материалу фундаментного основания полностью застыть.
  • После полного застывания бетонного раствора надо сформировать блок фундаментных болтов. Для этого их концы, выступающие над поверхностью фундамента, скрепляют при помощи деревянной доски или металлической пластины. Естественно, что отверстия, предварительно просверленные в доске или пластине, должны располагаться с тем же шагом, что и , закрепленные в фундаментной конструкции.

Примеры монтажа болтов в фундаменте. Условные обозначения: 1 – фундамент; 2 – подливка; 3 – закрепляемая конструкция

Как уже говорилось выше, некоторые типы анкерных болтов могут монтироваться в готовом фундаменте. Для выполнения этой процедуры также необходимо предварительно наметить места монтажа таких крепежных элементов и рассчитать шаг, с которым они будут располагаться в фундаментной конструкции. После этого для установки болтов надо просверлить отверстия, диаметр которых должен быть в несколько раз больше, чем размер поперечного сечения самого крепежного изделия.

В подготовленные отверстия, глубина которых не должна превышать высоты фундаментной конструкции, заливается цементный раствор или специальный клей. Только после этого в них помещаются анкерные болты и выставляются в строго вертикальном положении. После застывания раствора или клеевого состава из анкерных болтов также формируются блоки, как описывалось выше.

Приготовление клеящего состава производится соответственно требованиям нормативных документов

Таким образом, анкерные болты, предназначенные для надежного соединения фундаментной конструкции со стенами возводимого строения, можно устанавливать как в уже готовом, так и в только создаваемом бетонном основании. При соблюдении всех вышеописанных рекомендаций по установке и выбору крепежных элементов они смогут обеспечить высокую надежность возводимого строения и его способность выдерживать даже очень значительные нагрузки.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2590-2006 Прокат сортовой стальной горячекатаный круглый. Сортамент

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики

ГОСТ 3212-92 Комплекты мобильные. Уклоны формовочные, стержневые знаки, допуски размеров

ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры

ГОСТ 6636-69 Основные нормы взаимозаменяемости. Нормальные линейные размеры

ГОСТ 8724-2002 (ИСО 261-98) Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги

ГОСТ 10549-80 Выход резьбы. Сбеги, недорезы, проточки и фаски

ГОСТ 10605-94 (ИСО 4032-86) Гайки шестигранные с диаметром резьбы свыше 48 мм класса точности В. Технические условия

ГОСТ 10704-91 Трубы стальные электросварные прямошовные. Сортамент

ГОСТ 11371-78 Шайбы. Технические условия

ГОСТ 16093-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 24379.0-80 Болты фундаментные. Общие технические условия

ГОСТ 24705-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 25347-82 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки

ГОСТ 25348-82 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм

ГОСТ 26645-85* Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку

________________

* На территории Российской Федерации действует ГОСТ Р 53464-2009.

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Ремонт и замена

Установка анкеров

Причины необходимости в ремонте возникают: при неправильной установке – вылет стержня из основания полностью или частично; излом или изгиб крепления; появление коррозии; износ; пожар и т. д. Различные стихийные бедствия, катаклизмы природного, техногенного характера. Простота конструкции анкерных фундаментных штырей вызывает у строителей порой небрежное отношение к применению инструкций по установке, сборке, хранению, что часто приводит к разрушению крепежа, авариям, поломкам, ветшанию строений.

Штыри для скважин не подойдут для колонн сооружений, зданий, где есть мостовые краны или строений, подверженных повышенной нагрузке ветра, а также для высотных домов, небоскребов. Гораздо проще, дешевле заменить одну – две детали, чем полностью или пусть даже частично перекладывать фундамент. Для ремонта по ростверку пробуриваются отверстия по среднему шагу, до метра, внутрь них устанавливаются новые части строения.

Весьма важно соблюдать технологию процесса установки крепежей, обращать внимание на маркировку, правила эксплуатации. Тогда основа строения – фундамент, закрепленный анкерами, прослужит долгие годы без особой потребности в ремонте или замене некоторых деталей

Принцип работы и применение

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

  • При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
  • На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

  • балки;
  • плиты перекрытия, балконные консоли;
  • фермы, колонны;
  • лифты, лестничные марши и площадки;
  • стеновые или отделочные панели;
  • коммуникации, инженерное оборудование;
  • оконные или дверные коробки;
  • навесы, козырьки;
  • пристройки;
  • потолочные светильники, вытяжки;
  • подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

  • оконных и дверных рам;
  • бытового электрооборудования;
  • лестничных маршей;
  • подвесных потолков;
  • инженерных коммуникаций;
  • стальных конструкций.

Крепеж также используется для следующих целей:

  • фиксации металлического каркаса в фундаментной основе;
  • обеспечения надежного крепления с ячеистыми стройматериалами;
  • крепления массивных конструкций к бетонным и каменным стенам;
  • дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Цанговый болт используют при креплении лестничных маршей

Типы и виды анкерных болтов

По технологии установки анкерные болты классифицируются следующим образом: механические и химические. Механические, в свою очередь, делятся на:

  • закладной анкер (для затвердевания в бетонном растворе);
  • забивной анкер(для монтажа в твёрдую основу с предварительно забитой в отверстие втулкой);

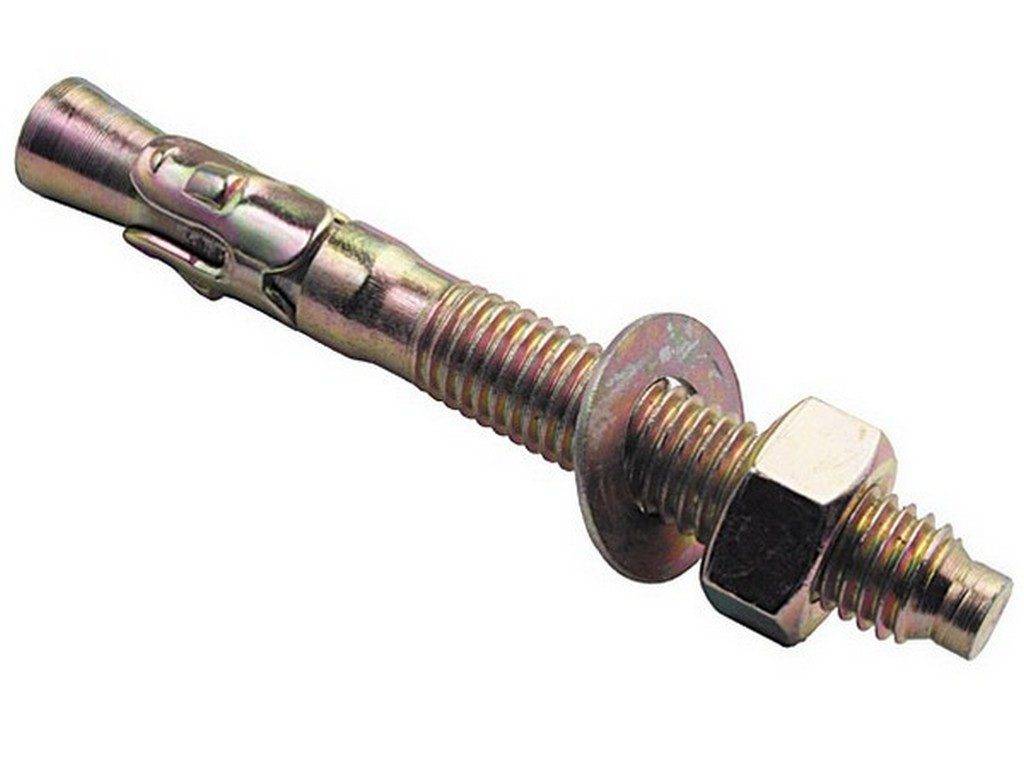

  • клиновый анкер (фиксируется за счёт расширения при монтаже);
  • болт с кольцом (для натягивания тросов, надевания цепей) крепят к тонким перегородкам из бетона;
  • болт с крюком (с большой областью расклинивания) для создания шарнирных систем, натягивания кабеля, подвески тяжёлого светильника;
  • распорный анкер (использует увеличенную силу трения и упора распорной гильзы, пружинного кольца или капроновой втулки);
  • двухраспорный болт (с двумя подвижными муфтами) для обеспечения повышенной безопасности сверхпрочным креплением;
  • болты изогнутые (для фундаментных работ);
  • болты в соединении с анкерной плитой (для монтажа в жидкий бетон);
  • рамный анкер (в сборке деревянных и пластиковых оконных рам) имеет потайную головку;
  • дюбель-болт складной (имеет стопорное крыло на крепёжном конце) для крепления тяжёлых предметов в пустотелых конструкциях.

По особенности эксплуатации анкерные болты делятся на два вида:

  • конструктивные (типовые, при устойчивости самой конструкции);
  • расчетные (предполагаемая нагрузка рассчитывается для конкретного случая).

Установка химических анкеров. Об этом читайте в следующей статье. А тут статья про рамные анкеры.

Использование химического соединения

Химический анкер – это крепежный элемент, представляющий собой некую массу из синтетических смол. Данный вид соединения можно считать технологической новацией в строительном мире. Изначально его применяли только в горнодобывающей отрасли для крепления различных конструкций к рыхлым породам. Именно в этой сфере он зарекомендовал себя наилучшим способом и со временем стал использоваться в строительстве.

Главным преимуществом «жидкого болта» считается сверхвысокая степень фиксации. Особенно это касается пористых и неустойчивых материалов. Химические метизы имеют наивысший класс прочности среди всех фундаментных болтов. Их используют при работе с бетоном, кирпичом и натуральным камнем. Данный тип крепежа не имеет равных среди себе подобных, поэтому часто применяется не только при строительстве фундаментов, но также при возведении балконов и мостов.

Принцип действия химического анкера очень прост. В предварительно подготовленное отверстие (место под метиз) заливается клеящая масса. Это можно сделать с помощью специальной капсулы или пистолета-дозатора. Затем в жидкость опускается металлическая шпилька или арматурный прут. Масса полностью обволакивает элемент, заполняя все пространство.

Существуют разные типы химических соединений для фундамента. К первому виду относятся ампульные анкера. Их используют под шпуры с индивидуальным диаметром. Одна ампула – на одно отверстие. Как правило, подобные метизы применяют при прикреплении конструкций к основанию. Преимуществом данного вида является отсутствие необходимости самостоятельно дозировать и смешивать массу.

Ко второму типу химического соединения относятся жидкие болты с двумя картриджами. Они, как и ампульные, состоят из двух элементов – отвердителя и клеевого состава. Однако, в отличие от первого случая, жидкость в картриджных анкерах смешивается уже непосредственно в процессе заполнения отверстия. Кроме того, для использования подобного типа химического соединения необходим специальный пистолет-смеситель.

Третий тип также относится к числу картриджных, но состоит не из двух отдельных отделений, а из одного смежного. В нем также находится две составляющие. Компоненты жидкого анкера смешиваются по тому же принципу, что и в предыдущем типе, однако, для его эксплуатации можно использовать простой домашний шприц-пистолет.

Несмотря на все преимущества химических анкеров, они все же имеют и некоторые недостатки. По большей мере это касается жидких болтов, расфасованных в картриджи. Довольно часто сложно рассчитать необходимое количество вещества, что приводит к вытеканию массы.

Фундаментные болты дают возможность сделать конструкцию фундамента устойчивее. Они отличаются высоким уровнем прочности, а также уникальной системой фиксации.

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

  • конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
  • коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
  • алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Комплектация по ГОСТу

ГОСТ разработан на основе нормативных строительных документов. Он регламентирует размеры изделий, их качество, особенности хранения и транспортировки.

Что касается требований комплектации, крепеж должен состоять из следующих частей:

  • основной стержень;
  • анкерная арматура;
  • плитка и втулка;
  • муфта и шайба;
  • зажимная цинга;
  • гайка;
  • труба.

Некоторые составляющие могут отсутствовать в зависимости от модификации. Для понимания, в прямых болтах резьба накручивается только с одной стороны. Также есть только центральная штанга и гайка. Если рассматривать другие более сложные крепежи, их структура усовершенствована и спроектирована в зависимости от выполняемых функций, специфики крепления и области применения. Фиксаторов в виде гаек и шайб может быть несколько.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
