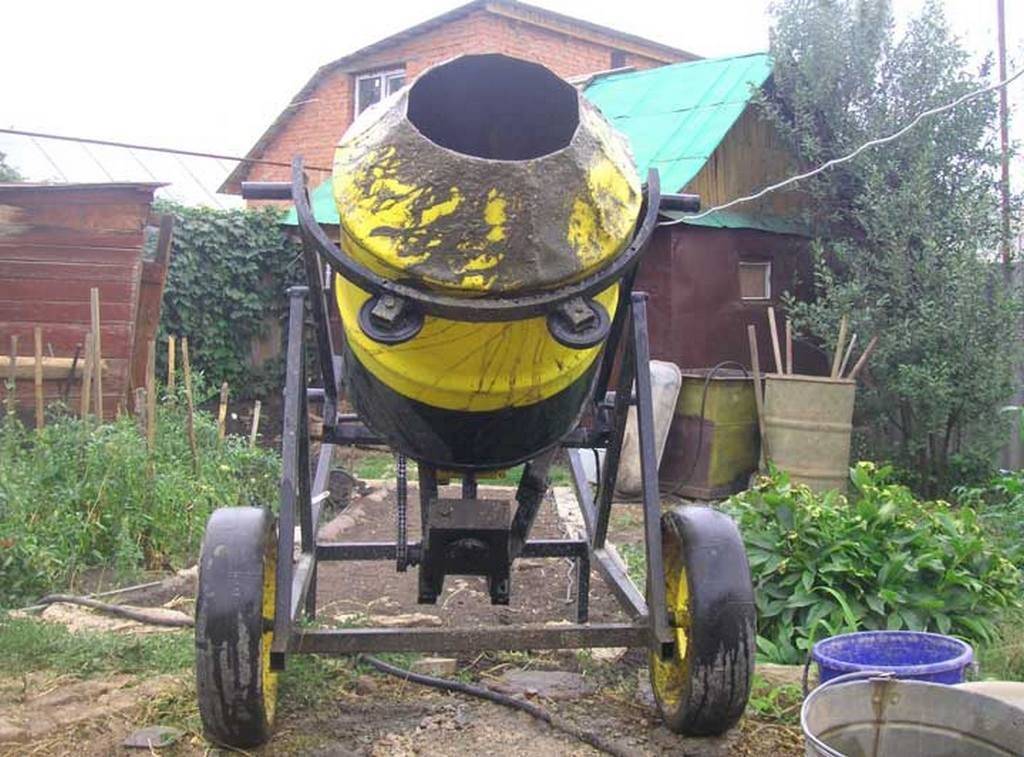

Самодельная бетономешалка с электроприводом, изготовленная из бочки

Оптимальный вариант миксера – это конструкция, максимально похожая на промышленную. То есть открытая сверху емкость, работающая под углом 35°-45°.

Загрузка производится сверху, в зафиксированном положении. Для смешивания внутри емкости привариваются (наклепываются) лопатки их стальных полос, расположенные по виду шнека для уборки снега.

Поперек оси вращения размещена ось, на которой установлен подрамник с механизмом вращения. Для уменьшения нагрузки рабочего вала, на подрамнике монтируются поддерживающие колеса.В качестве редуктора можно применить пару – маховик от старого автомобильного двигателя и бендикс стартера.

Только механизм втягивающего реле надо заблокировать. Маховик прикручивается к глухой стенке бочки, а на бендикс надевается шкив. Такая конструкция прекрасно сочетается с двигателем от стиральной машины советского образца. От этой же машинки подойдет пара шкивов и ремень.

Можно применить и более мощный мотор, – какой найдете. Главная техническая задумка – двухступенчатый редуктор. Первая ступень между шкивами, вторая образована парой бендикс-маховик.

Подрамник снабжается длинной ручкой для наклона емкости. Ось проходит по центру тяжести, поэтому выгружать раствор сможет один оператор. Загрузка – до половины емкости, то есть до 100 литров. Не каждая промышленная бетономешалка может похвастать таким результатом.

Еще один интересный вид привода – мотоциклетная цепь, закрепленная по контуру у самого днища бочки. Передача крутящего момента с понижением скорости вращения происходит с помощью шестерни, надетой на вал электродвигателя.

Бетономешалка, выполненная своими руками по такому принципу – напоминает типичный промышленный образец.

Как сделать бетономешалку самому

В промышленности гравитационный способ не используется, так как получаемый цементный состав имеет низкое качество. Гравитационное смешивание приводит к тому, что вся емкость переваливается, а сами составляющие «шлепаются» друг на друга. В итоге они перемешиваются в однородный состав.

Вибрационный способ считается самым надежным методом производства бетона в промышленных условиях. Перемешивание цементного состава происходит с помощью вибромиксера, который предусмотрен в зафиксированной емкости. Этот способ позволяет изготовить качественный цементный раствор.

Механический способ, применяемый одновременно с гравитационным методом, предполагает вращение миксера в неподвижной бадье, имеющей выступы изнутри, что усиливает процесс перемешивания раствора путем вращения.

Способ создания бетономешалки своими руками

Перед тем как приступить к изготовлению агрегата своими руками, следует подобрать емкость необходимого размера. Идеальным вариантом будет использование для этого железных бочек, которые способны вместить не менее 200 л. Этот объем считается хорошим для замешивания нужного количества бетона за 1 раз.

Баками из пластика в качестве материалов для создания агрегата лучше не пользоваться. Такой вид бетономешалки не будет служить длительное время. Изготовить качественный вариант позволит небольшая бочка. Если крышка не предусмотрена, то ее потребуется приварить, вырезав деталь из листа металла, после чего на дно и крышку бочки необходимо прикрепить фланцы, имеющие подшипники.

В боковой стороне емкости вырезается специальный люк, через который можно будет засыпать все составляющие раствора. Данное отверстие следует проделать ближе к тому торцу бочки, который при работе с агрегатом будет расположен ниже. Вырезанная из бочки деталь должна использоваться в качестве крышки люка. Для ее закрепления применяется шарнир и какое-нибудь запорное устройство.

Чтобы цементный состав перемешивался лучше, на внутренние стены емкости необходимо приварить лопасти под углом 30-40º. Для правильного расчета угла наклона в процессе смешивания следует учитывать, что бетонный раствор должен «выталкиваться» наружу. Вместе с тем лопасти можно укрепить не только на стенах, но и на вале агрегата.

Если не удастся отыскать наиболее подходящую емкость, ее можно сделать своими руками. Для этого необходимо подготовить различные инструменты:

  • металл листовой шириной 1,5-2 мм;
  • аппарат для сварки;
  • молоток либо киянку;
  • вальцы.

Перед тем как начать резать металл, следует приготовить чертежи с указанием нужных размеров. Схемасоздания корпуса бетономешалки предполагает наличие всех элементов будущей конструкции:

  1. Центральная круглая секция — 1 шт.
  2. Дно емкости — 1 шт.
  3. Усеченные конусы — 2 шт.

Последние элементы в списке необходимы для устройства нижней и высшей части конструкции. Для загибания в кольца деталей, разрезанных по разметке, используются вальцы. Когда все детали тщательно подогнаны, швы можно накрепко сварить.

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Электро-бетономешалка своими руками из бочки и двигателя стиральной машины

Эта бетономешалка редукторного типа. Для изготовления этой модели понадобились:

  • бочка из оцинкованной стали на 180 литров (диаметр 560 мм, высота — 720 мм);
  • двигатель стиральной машины — 180 Вт, 1450 об/мин;
  • маховик и шестерня стартера от Москвича 412;
  • два шкива от стиральной машины диаметром 300 мм и 60 мм;
  •  колеса от садовой тележки;
  • металлолом для рамы.

Шестерни, колеса — все старое, все было в гараже

Это тоже не новое

Первым делом все зачищаем от ржавчины, обрабатываем преобразователем ржавчины и покрываем грунтом.

Обрабатываем детали

Варим раму из труб, швеллера. Углы рамы усиливаем приварив пластины металла. Все должно быть жестким и надежным. Перекладину делаем серьезную: на ней будет «висеть» бочка с раствором, да еще все будет вибрировать и крутиться.

Рама — основа конструкции. Трубы почти новые))

Привариваем штифты, посадочное место под шестерни передачи. Зачищаем от ржавчины, обрабатываем преобразователем ржавчины, грунтуем.

Обработанная рама

Крепим колеса от тележки. Они с широкими протекторами и себя оправдали: перетаскивать бетономешалку несложно даже просто по участку.

Прикрепили колеса

Из труб варим еще конструкции для упора и установки всей «начинки».

Еще две треугольные конструкции

Их тоже крепим на раму

Вторая — для большей устойчивости

Начинаем собирать привод. Первой ставим большую шестеренку на приваренный ранее штифт.

Ставим большую шестерню

В посадочное место устанавливаем сборку — маленькую шестерню, соединенную с колесом для ременной передачи.

Передача от большой шестерни

К приваренной заранее пластине крепим двигатель.

Подвешиваем движок

Его подвешиваем так, чтобы два колеса ременной передачи находились на одном уровне. Также необходимо обеспечить нормальное натяжение ремня.

Мотор установлен

Осталось прикрепить бочку. В ней в центре делаем отверстие под большой шкив, сверлим отверстие для крепежа.  Ставим на место.

В дне бочки делаем отверстия. При монтаже не забываем про уплотнительные резинки

Так она выглядит на раме

Другой ракурс

Передача поближе

Остается только электрическая часть. Кабель подключаем через пускатель с кнопкой.

Кабель подключаем через пускатель с кнопкой

Несколько фото основных узлов. Может кому-то надо посмотреть ближе.

Шестерня и крепление бочки

Подвес мотора на пластине гасит большую часть вибраций

Под другим углом

Второй вариант передачи — из автомобильного диска

Бочка 200-литровая, ее края надрезали, согнули и сварили, сформировав привычную «грушу».

Из бочки сделали «грушу»

Автомобильный диск прикрепили болтами к днищу (с резиновыми прокладками). Его подбирали так, чтобы образовалась выемка для ременной передачи. К диску предварительно прикрепили ступицу.

Для ременной передачи

Внутри бочки наварили лопасти для более эффективного перемешивания раствора.

Лопасти внутри

Все это хозяйство прикрепили к раме.

Бочку и диск для ременной передачи установили на раме

Там где приварена пластина — место для двигателя. Его выставляем так, чтобы ремень шел ровно. Питание подали через тумблер, последовательно включен таймер от стиральной машины, с которой сняли мотор.

Вид сзади. Под листом металла мотор

В общем, скорость вращения получилась 35-40 оборотов в минуту. Должно хватить.

Вся передача выглядит так

Вид сбоку

Структура привода

По конструкции приводящего механизма бетономешалки подразделяются на редукторные, венцовые и комбинированные модели.

Приводной механизмОсобенности конструкции
Редуктор

Крутящий момент от электрического двигателя передается на соответствующее устройство, устанавливаемое чаще всего в защитный металлический корпус, что исключает возможность попадания на подвижные механизмы компонентов приготавливаемого состава.

Единственной негативной стороной подобной конструкции является необходимость трудоемкой замены редуктора в случае выхода его из строя. Ремонту такой важный составной узел не подлежит.

Венец

Подобные модели имеют наиболее простую структуру, за счет которой достигается надежность при эксплуатации.

Венец с зубцами, выполненный из стали, полиуретана или чугуна, устанавливается в центре резервуара

Наиболее прочными и долговечными являются венцы из стали, а бесшумными – из полиуретана. Определяющим преимуществом таких моделей является ремонтопригодность и доступность расходных материалов.

Комбинированные

К резервуару надежно фиксируется значительных размеров колесо с зубьями. Подача на такой элемент крутящего момента реализуется за счет ременной передачи и шестерни коленвала.

Положительными аспектами использования подобной конструкции являются умеренная стоимость, простой ремонт и низкий уровень издаваемого шума.

Среди негативных сторон выделяют слабую защиту передаточных механизмов, из-за которой довольно часто узлы приходят в негодность.

Самые дешёвые модели

Иногда люди совсем не хотят тратиться на эту вещь. Один раз замесить бетон и всё. Для этих целей подойдёт любая машина, лишь бы работала. Именно для этого представлены самые дешёвые модели на рынке.

CM 0.25 кВт 70 мл

Хорошая модель за свою цену. Имеет стальной венец и изготавливает до 38 литров смеси. Требуется небольшое напряжение для работы, подойдёт обычная розетка в 220 Вт, что является несомненным плюсом. Произведена в Китае. На данный момент является самым дешёвым представителем сегмента бетономешалок. Цена: от 5 500 рублей.

CM 0.25 кВт 70 мл
Достоинства:

  • Низкая цена;
  • Компактность.

class=’s-article__points-list’>

Недостатки:

  • Ненадёжная модель;
  • Маленькая мощность.

class=’s-article__points-list’>

RedVerg RD-CM100R

Отличное качество всего за 6 900 рублей. Компактная бетономешалка с венцом из чугуна, что очень надёжно. Объём барабана составляет 100 литров, а мощность — 375 Вт. За раз способна изготовить 55 литров смеси.

RedVerg RD-CM100R
Достоинства:

  • Чугунный венец;
  • Низкая цена;
  • Компактность.

class=’s-article__points-list’>

Недостатки:

  • Плохие колёсики;
  • Шумит.

class=’s-article__points-list’>

Это самые дешёвые модели на рынке, при этом достаточно хорошо пригодные для использования. Иногда можно и сэкономить без особого вреда производству. Стоит отметить, что отдавая за бетономешалку 7000 рублей, не стоит надеяться на удобность модели, её хорошую подвижность и высокое качество деталей. Цены на качественные модели этого сегмента начинаются от 12 тысяч. И всё равно, все модели имеют свои плюсы и минусы.

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

  • Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
  • Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
  • Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

  1. Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
  2. Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
  3. Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
  4. Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Виды бетономешалок

Самодельная бетономешалка – это широкая категория, в которую входят приспособления нескольких типов. Изучив принципы создания и работы таких мешалок, можно выбрать подходящий для себя вариант.

Зачастую достаточно изготовить модель с самой простой конструкцией. Но иногда требуется приготовить так много бетона, что объема и мощности простых моделей не хватает – тогда приходится делать устройство посложнее.

Механические или электрические

Главное, чем характеризуется устройство бетономешалки – это способ работы. Есть всего 2 варианта:

  • механическая (другим словом – ручная) – мешалка с ручным приводом, для полноценной работы которой понадобится не меньше 2 сильных мужчин;
  • электрическая – работает от электросети, смешивает бетон автоматически, но сложность составляет ее сборка (чтобы правильно установить двигатель, нужны значительные познания в автомеханике).

Ручную, или механическую, мешалку можно выбрать, если на строительстве присутствуют несколько человек, способных вращать ее ворот. Ингредиенты можно загружать в нее как по очереди, так и одновременно.

Один нюанс – если устройство бетономешалки включает вращающуюся бочку, то заливать воду прямо в момент вращения не выйдет. Нужно останавливать, заливать и снова запускать приспособление.

Электрические модели значительно более продуктивны, а управлять ими можно в одиночку. Для подключения такой мешалки желательно иметь трехфазную сеть. Но при работе над бетонным фундаментом хватит и 220 В.

Электромешалка в целом лучше механического аналога, но при бытовом строительстве она часто бывает просто не нужна – можно обойтись и «механикой».

Принудительные, гравитационные или вибрационные

Следующее, на чем стоит заострить внимание – конструкция бетономешалки. Здесь есть 3 категории:

  • принудительная – у такого устройства емкость (бочка) неподвижна, а смешивание происходит за счет вращающегося вала с лопастями;
  • гравитационная – модель с вращающейся бочкой;
  • вибрационная – мешалка на основе перфоратора.

Принудительная модель бетономешалки может быть и механической, и электрической. Гравитационная – тоже, а вот для вибромешалки всегда необходимо электричество, чтобы подключать перфоратор.

Важное отличие – у принудительных моделей всегда горизонтальная ось, и при самостоятельном создании бетономешалки такую может быть трудно найти. Для гравитационных же подойдет и горизонтальная, и вертикальная ось

Вибрационные мешалки стоят особняком. Они маломощные, смешивают небольшое количество бетона и поэтому не подойдут для заливки целого фундамента. Зато изготовить раствор для керамической плитки или залить бетонный пол в небольшом помещении – вполне реально.

Бетонная смесь получается однородной и без воздушных пузырей, а изготовить такую мешалку очень просто – грубо говоря, надо только вставить перфоратор в железную емкость.

Комбинированный принцип

Большинство бетономешалок, которые можно увидеть на профессиональной стройке, имеют вид вращающейся бочки, расположенной под углом к земле. Поэтому многие считают, что это вибрационные модели. Это не так.

Дело в том, что у «чистой» вибромешалки – невысокая производительность, да и бетон получается не идеального качества. Для домашних нужд этого хватает, но не для профессиональных.

Покупные мешалки почти всегда сделаны по комбинированному принципу – в них сочетаются вибрационный и принудительный бетоносмеситель.

Основой для комбинированной мешалки действительно служит вращающийся барабан. Но внутри барабана также есть подвижные лопасти, закрепленные на его внутренних стенках.

Эти лопасти перемещаются в отношении раствора, который падает вниз под собственным весом. У такого сочетания много весомых достоинств:

  • с бетономешалкой легко работать и обслуживать ее;
  • не требуется закрывать барабан и герметизировать узел вращения;
  • детали изнашиваются медленнее;
  • можно смешивать любые по составу растворы (с гравием, керамзитом, щебенкой и т. д.).

Самостоятельно делать комбинированную бетономешалку дольше и сложнее, чем остальные модели – здесь намного больше составных частей, которые нужно правильно закрепить.

Поэтому создавать ее в домашних условиях не всегда есть смысл. Но если постараться и изготовить – тогда получившийся агрегат будет надежно служить десятилетиями.

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Бетономешалка своими руками: видео

Самодельная бетономешалка из бочки

Планируя самостоятельное изготовление, целесообразно ознакомиться с проверенными на практике конструкциями. Возможны различные схемы устройств, из которых наиболее популярны следующие агрегаты:

механическая машина-бетономешалка. Она представляет собой разрезанную вдоль продольной оси бочку, шарнирно закрепленную на металлической раме. Внутри емкости расположен подвижный вал с лопастями. Передача крутящего момента от электродвигателя осуществляется через клиноременную передачу и редуктор. Выгрузка подготовленного раствора осуществляется путем наклона бадьи. Достоинство этого растворосмесителя – сокращенная продолжительность замеса. Недостаток агрегата – разбрызгивание раствора при повышенной скорости вращения;
бетономешалка из бочки, оснащенная активатором. По компоновочному решению этот вариант растворосмесителя похож на ранее описанный. Главное отличие – применение целой бочки, в которой выполнен герметичный люк для загрузки ингредиентов и выгрузки раствора. Передача крутящего момента может осуществляться как вручную, так и с помощью электропривода. В данном варианте вращается емкость, внутри которой закреплены продольные гребенки. Качество замеса определяется количеством оборотов, а не продолжительностью перемешивания. Несмотря на сложность конструкции, такие механизмы изготавливаются серийно;
бетономешалка самодельная с миксером
Планируя сделать своими руками бетономешалку, стоит обратить внимание на этот вариант. Несмотря на сложность конструкции такого растворосмесителя, над ним стоит потрудиться
Устройство обеспечивает повышенную однородность перемешивания бетонной смеси за счет дополнительной степени свободы. Емкость с активатором закреплена на металлической раме и может вращаться относительно продольной оси. Рама в сборе с резервуаром имеет дополнительную степень свободы за счет шарнирного крепления на несущей станине агрегата

Важно обеспечить герметичность резервуара и удобство выгрузки;
бытовые бетономешалки вибрационного типа. Для создания растворосмесителя с вибрационным принципом действия потребуется перфоратор повышенной мощности, в патроне которого закреплен металлический вал

Перфоратор следует жестко зафиксировать на станине, обеспечив соосное расположение вала с центром емкости. С противоположной стороны вала следует жестко закрепить автомобильный диск, диаметр которого меньше внутреннего размера бочки. Затем вертикально установленная бочка заполняется ингредиентами. Компоненты цементно-бетонной смеси под вибрационным воздействием равномерно перемешиваются. Решая, как сделать бетономешалку своими руками из автомобильного диска, воспользуйтесь этим вариантом.

Бетономешалка самодельная с миксером
